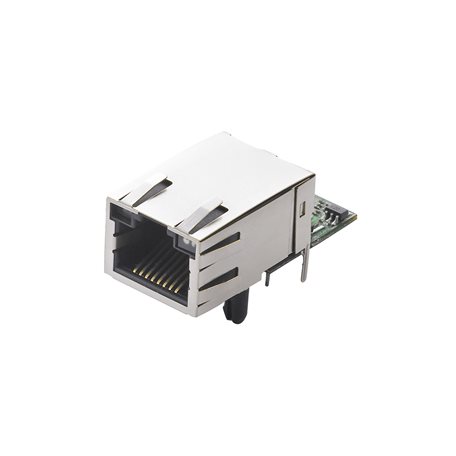

MiiNePort E1 系列

10/100 Mbps 嵌入式串口设备联网服务器

moxa-miineport-e1-series-image-1-(1).jpg | Moxa

特点和优势

  • RJ45 接头大小尺寸—仅 33.9 x 16.25 x 13.5 mm
  • 超低功耗
  • 使用 Moxa 第二代 MiiNe 系统级芯片
  • NetEZ 技术轻松实现串口联网集成
  • 提供 Real COM、RFC2217、TCP 和 UDP 多种操作模式

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

Moxa MiiNePort E1 嵌入式设备联网服务器专为设备制造商而设计,可将复杂的联网功能轻松集成到串口设备上。MiiNePort E1 采用 Moxa 第二代 MiiNe SoC,并支持 10/100 Mbps 以太网,串口传输速率最高可达 921.6 kbps,还提供多种即用型操作模式可选,仅需超低功耗。通过 Moxa 的创新 NetEZ 技术,MiiNePort E1 可用于将任何配有标准串口的设备立即转换成为以太网设备。此外,MiiNePort E1 仅为 RJ45 接头大小,几乎可以匹配任何现有串口设备。

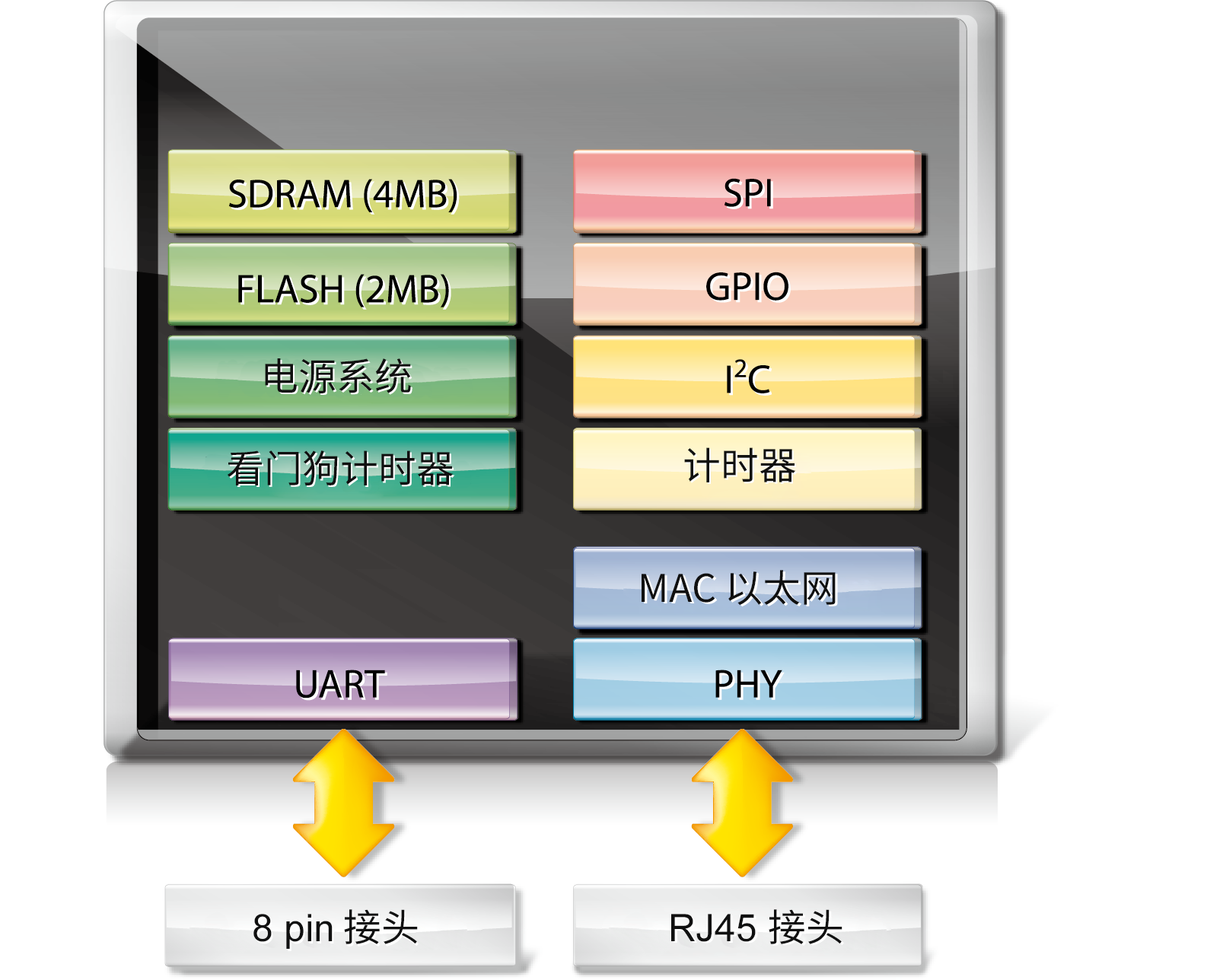

Moxa 第二代 SoC

MiiNe 为设备制造商提供具有竞争力的嵌入式串口联网解决方案。MiiNePort E1 采用 MiiNe 作为系统级芯片,是世界上超小型的嵌入式设备联网服务器之一,在市场上同类产品中拥有更低功耗。MiiNe 具有以下特点:

  • 专为 1 或 2 端口串口联网应用而设计

  • 采用 32-bit Arm 7 core

  • 采用 Moxa 自有的先进 UART 技术

  • 内置 2 MB Flash 和 4 MB SDRAM 内存







NetEZ 技术

MiiNePort E1 采用 Moxa 的 NetEZ 技术,实现轻松集成、简单易用,是当前用户界面超友好的嵌入式设备联网服务器之一。Moxa 的 NetEZ 技术为串口设备制造商提供了一系列能将以太网功能集成到串口设备的强大工具。这些工具包括 EXTrigger、MCSC(多通道串口通信)、串口命令模式 (SCM) 和 AutoCFG。通过 EXTrigger,只需一键按下 EXTrigger 即可立即重启或完成设备复位网络设置,简化故障排除;不需要打开设备或中断操作。MCSC 为多任务应用提供双连接和双通道通信,使设备可同时在服务器模式和客户端模式下工作。MiiNePort E1 简单易用的串口命令模式 (SCM),使用户可通过串口设备内的串口来配置网络。此功能无需联网便可进行现场故障排除。AutoCFG 通过批量配置软件进行自动配置,可同时对多个模块进行默认设置。此项技术不仅可加快上市速度,还能避免手动配置错误。



  • CPU

    32-bit Arm Core

  • 闪存

    2 MB

  • SDRAM

    4 MB

  • DIO 复用通道(软件调节)

    1

  • 数字输入通道

    1

  • 数字输出通道

    1

  • 10/100BaseT(X) 端口,自动 MDI/MDI-X

    8-pin RJ45

  • 电磁隔离保护

    1.5 kV(内置)

  • 配置选项

    Web Console (HTTP)、Windows 管理工具、Telnet Console、串口 Console

  • 管理

    ARP、BOOTP、设备搜寻工具 (DSU)、DHCP Client、HTTP、IPv4、SMTP、SNMPv1、TCP/IP、Telnet、TFTP、TFTP、ICMP、ICMP

  • Windows Real COM 驱动程序

    Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded

  • Linux Real TTY 驱动程序

    内核版本: 2.4.x、2.6.x、3.x、4.x 和 5.x

  • Fixed TTY 驱动程序

    SCO UNIX、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X

  • Android API

    Android 3.1.x 及更高版本

  • 端口数量

    1

  • 串口标准

    TTL

  • 操作模式

    MiiNePort E1 系列:Real COM、RFC2217、TCP Client、TCP Server、UDP
    MiiNePort E1-SDK:Real COM、以太网调制解调器

  • 波特率

    MiiNePort E1 系列:50 bps 至 230.4 kbps
    MiiNePort E1-H/-SDK 系列:50 bps 至 921.6 kbps

  • 数据位

    5、6、7、8

  • 停止位

    1、1.5、2

  • 校验位

    无、偶、奇、Space、Mark

  • 流量控制

    无、RTS/CTS、XON/XOFF

  • TTL

    • TxD、RxD、RTS、CTS、RST(复位)、GND
  • NetEZ 功能

    ExTrigger、SCM(串口命令模式)、AutoCFG、MCSC(多通道串口通信)

  • 串口转以太网采样源代码

    MiiNePort E1-SDK(集成于 MiiNePort-IDE 中):
    1.TCP Server 回显
    2.TCP Server 转串口(单连接)
    3.TCP Server 转串口(多连接)
    4.TCP Client 回显
    5.TCP Client 转串口(启动)
    6.TCP Client 转串口(任意字符)
    7.TCP Client 转串口(从串口转 TCP/IP 端口的设计)
    8.UDP 回显
    9.UDP 转串口

  • 输入电流

    MiiNePort E1 系列:160 mA @ 3.3 VDC(最大值)
    MiiNePort E1-H/-SDK 系列:195 mA @ 3.3 VDC(最大值)

  • 输入电压

    3.3 VDC

  • 尺寸

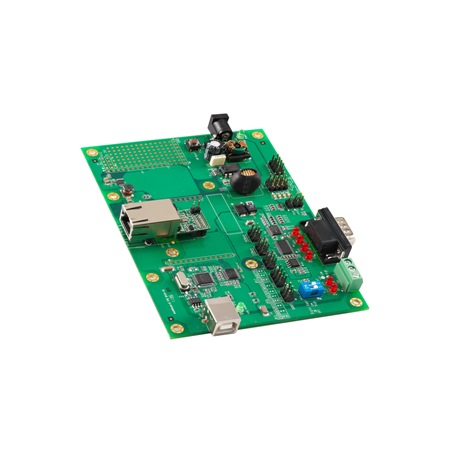

    MiiNePort E1-ST/-SDK 系列:140 x 100 mm(5.51 x 3.94 英寸)
    MiiNePort E1/E1-H/E1-SDK 系列:33.9 x 16.25 x 13.5 mm(1.33 x 0.64 x 0.53 英寸)

  • 重量

    MiiNePort E1/E1-H/E1-SDK 系列:9 g (0.02 lb)

  • 外形规格类型

    插入式模块

  • 工作温度

    标准型号:0 至 55°C(32 至 131°F)
    宽温型号:-40 至 85°C(-40 至 185°F)

  • 存储温度(含包装)

    -40 至 60°C(-40 至 140°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
    IEC 61000-4-4 EFT:电源:1 kV;信号:0.5 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:0.5 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信号:3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • 环境测试

    IEC 60068-2-1
    IEC 60068-2-3

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    5,515,294 小时

  • 标准

    Telcordia SR332

软件、固件和驱动程序

筛选

名称 类型 校驗和 版本 操作系统 发布日期
Real TTY drivers for Linux 3.x.x
94.6 KB
驱动程序
SHA-512
v3.0
  • Linux Kernel 3.x
2024年7月4日 2024年7月4日 发布说明
Windows Driver Manager (Windows 11 and Server 2022 and later, WHQL certified)
7.4 MB
驱动程序
SHA-512
v4.2
  • Windows 11
  • Windows Server 2022
2023年12月11日 2023年12月11日 发布说明
Serial Device Server Driver for macOS (macOS 10.1x to 14)
689.8 KB
驱动程序
SHA-512
v1.2
  • macOS 10.12
  • macOS 10.13
  • macOS 10.14
  • macOS 10.15
  • macOS 11
  • macOS 12
  • macOS 13
  • macOS 14
2023年11月10日 2023年11月10日 发布说明
Real TTY Linux driver v5.3 (kernel 5.x)
113.3 KB
驱动程序
SHA-512
v5.3
  • Linux Kernel 5.x
2023年10月18日 2023年10月18日 发布说明
Device Search Utility
2.2 MB
管理工具
SHA-512
v2.7
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
2023年6月28日 2023年6月28日 发布说明
Real TTY Linux kernel 6.x
113.7 KB
驱动程序
SHA-512
v6.0
  • Linux Kernel 6.x
2023年5月4日 2023年5月4日 发布说明
Firmware for MiiNePort E1 Series
648.5 KB
固件
SHA-512
v1.9
2023年2月20日 2023年2月20日 发布说明
Real TTY Linux drivers v4.2 (kernel 4.x)
114.9 KB
驱动程序
SHA-512
v4.2
  • Linux Kernel 4.x
2023年1月17日 2023年1月17日 发布说明
Device Server Android API
18.0 MB
资源库
SHA-512
v1.1
  • Android
2022年12月22日 2022年12月22日 发布说明
Windows Driver Manager v3.5 (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
6.8 MB
驱动程序
SHA-512
v3.5
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2022年12月1日 2022年12月1日 发布说明
Serial Device Server Driver for macOS (macOS 10.12 to 10.15)
611.6 KB
驱动程序
SHA-512
v1.1
  • macOS 10.12
  • macOS 10.13
  • macOS 10.14
  • macOS 10.15
2022年9月26日 2022年9月26日 发布说明
Serial Device Server Driver for macOS (macOS 10.12 to 10.15)
492.2 KB
驱动程序
SHA-512
v1.0
  • macOS 10.12
  • macOS 10.13
  • macOS 10.14
  • macOS 10.15
2020年7月8日 2020年7月8日 发布说明
Real TTY drivers for Linux 2.x.x
92.2 KB
驱动程序
SHA-512
v2.0
  • Linux Kernel 2.4.x
  • Linux Kernel 2.6.x
2019年10月24日 2019年10月24日 发布说明
Utility for MiiNePort E1 Series (MiiNePort-IDE)
138.8 MB
管理工具
SHA-512
v1.0
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2019年4月12日 2019年4月12日 发布说明
Driver for MiiNePort E1 Series (TTY driver for Unix)
73.0 KB
驱动程序
SHA-512
v3.5
  • FreeBSD 5.x
  • FreeBSD 6.x
  • FreeBSD 7.x
  • HP-UX
  • IBM AIX 5.3
  • Mac OS X
  • QNX 4.x
  • QNX 6.x
  • SCO OpenServer 5
  • SCO OpenServer 6
  • SCO UnixWare 7
  • Solaris 10
2019年1月18日 2019年1月18日 发布说明
Windows Driver Manager (Windows Vista, Server 2008, and prior)
2.6 MB
驱动程序
SHA-512
v2.0
  • Windows 2000
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2018年8月23日 2018年8月23日 发布说明
Driver for MiiNePort E1 Series (WinCE 5)
230.5 KB
驱动程序
SHA-512
v1.6
  • Windows CE 5.0
  • Windows CE 6.0
2012年11月14日 2012年11月14日 发布说明
PComm Lite - Serial Communication Tool for Windows
1.6 MB
管理工具
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月13日 2012年5月13日 发布说明
Driver for MiiNePort E1 Series (WinXP Embedded)
1.2 MB
驱动程序
SHA-512
v1.14
  • Windows XP Embedded
2012年4月4日 2012年4月4日 发布说明
Software Package for MiiNePort E1 Series (DIO Tester)
111.3 KB
软件包
SHA-512
v2.1
  • Windows 2000
  • Windows 95
  • Windows 98
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2009年9月28日 2009年9月28日 发布说明

支持文件

名称 类型 语言 版本 发布日期
Tech Note: Real COM mode for NPort
479.5 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: TCP Client Mode for NPort
394.5 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: TCP Server Mode for NPort
395.0 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Reverse Telnet Mode for NPort
364.5 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: UDP Mode for NPort
397.2 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Pair Connection Mode
544.0 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Ethernet Modem Mode
429.4 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Accessing Multiple NPorts Behind NAT
497.2 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Fixed TTY Driver for NPort
389.7 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Real TTY Driver for NPort
379.2 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Manual for MiiNePort E1 Series (SDK)
5.2 MB
手册 英文 v4.1 2022年1月20日 2022年1月20日
Manual for MiiNePort E1 Series
8.5 MB
手册 英文 v8.1 2022年1月20日 2022年1月20日
Tech Note: Moxa Real TTY Driver Porting Guide for Arm-based Platforms
372.3 KB
技术说明 英文 v1.0 2021年8月5日 2021年8月5日
QIG for MiiNePort E Series
2.4 MB
QIG 英文 v1.2 2021年5月18日 2021年5月18日
QIG for MiiNePort E Series SDK
880.0 KB
QIG 英文 v1.1 2021年5月18日 2021年5月18日
Tech Note: Real COM mode for NPort
423.5 KB
技术说明 英文 v1.1 2020年4月30日 2020年4月30日
MiiNePort E1 系列产品资料表
2.1 MB
产品资料表 中文 v1.2 2019年11月8日 2019年11月8日
Tech Note: NPort Real COM Mode for DNP3 Applications
1.9 MB
技术说明 英文 v1.0 2014年11月17日 2014年11月17日
Tech Note: TCP Server Mode for NPort
311.3 KB
技术说明 英文 v1.0 2013年6月29日 2013年6月29日
Tech Note: MiiNePort Dual-Channel Multitasking With MCSC
933.1 KB
技术说明 英文 v1.0 2012年6月29日 2012年6月29日
Manual for MiiNePort E1 Series (E1-ST board BOM file)
37.0 KB
手册 英文 v1.0 2012年6月13日 2012年6月13日
2D CAD for MiiNe E1
804.4 KB
2D CAD 英文 2012年5月31日 2012年5月31日
Tech Note: Auto-configuration of the MiiNePort Series
515.7 KB
技术说明 英文 v1.0 2012年5月30日 2012年5月30日
Manual for MiiNePort E1 Series (Schematic Design Guide)
44.1 KB
手册 英文 v1.0 2010年8月23日 2010年8月23日
Tech Note: Reverse Telnet Mode for NPort
204.6 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: TCP Client Mode for NPort
224.4 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: UDP Mode for NPort
173.2 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: Accessing Multiple NPorts Behind NAT
482.6 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: NPort's Ethernet Modem Mode
116.6 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: NPort's Pair Connection Mode
211.4 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: Real COM Mode for NPort
253.0 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: Real TTY Driver for NPort
204.2 KB
技术说明 英文 v1.0 2009年5月21日 2009年5月21日
Tech Note: Fixed TTY Driver for NPort
207.6 KB
技术说明 英文 v1.0 2009年5月21日 2009年5月21日
