AIG-501 系列

4 端口 Modbus 转 Azure 高级 IIoT 网关,基于 Intel Atom® 四核 1.91 GHz 处理器,Azure IoT Edge

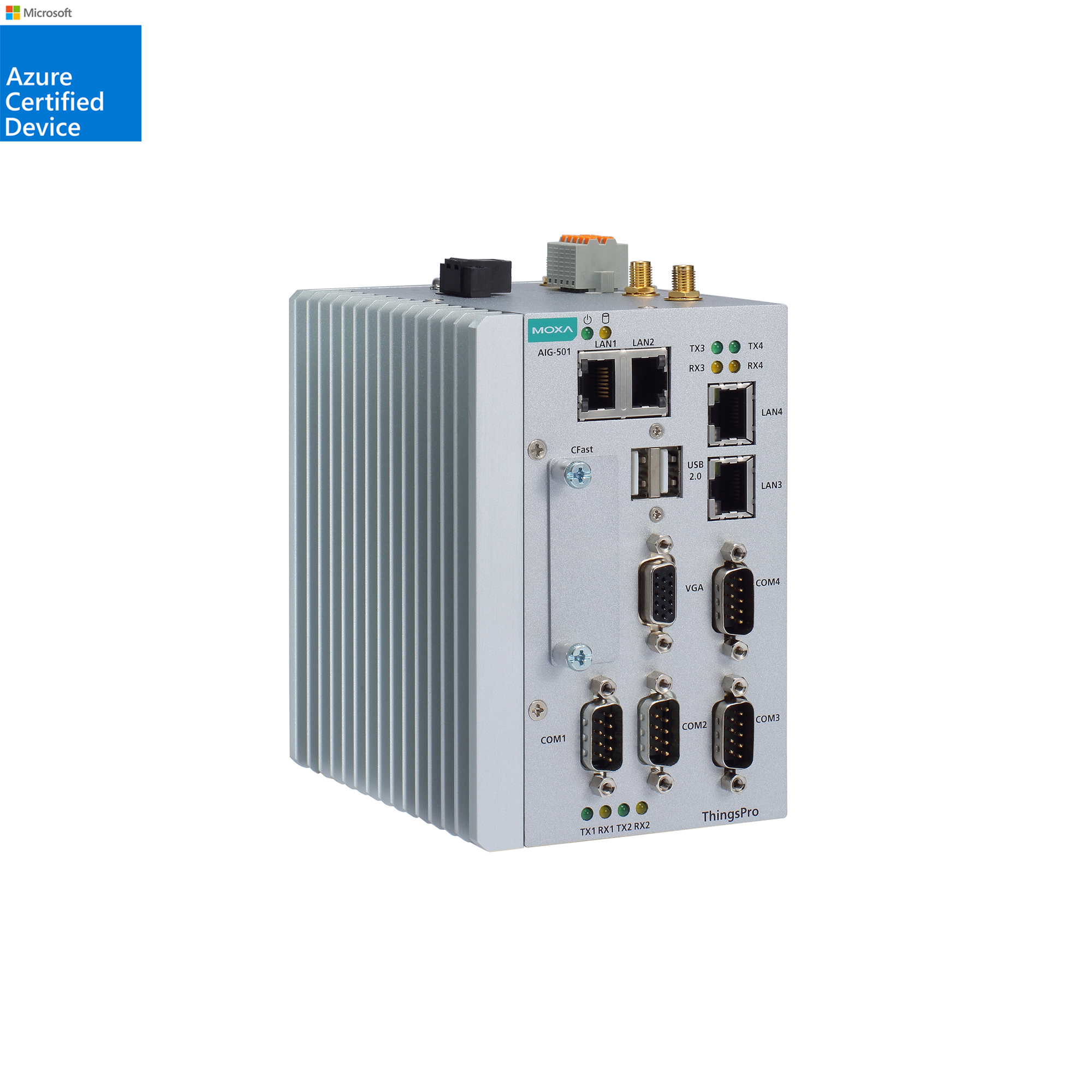

moxa-aig-501-series-image-(1).jpg | Moxa

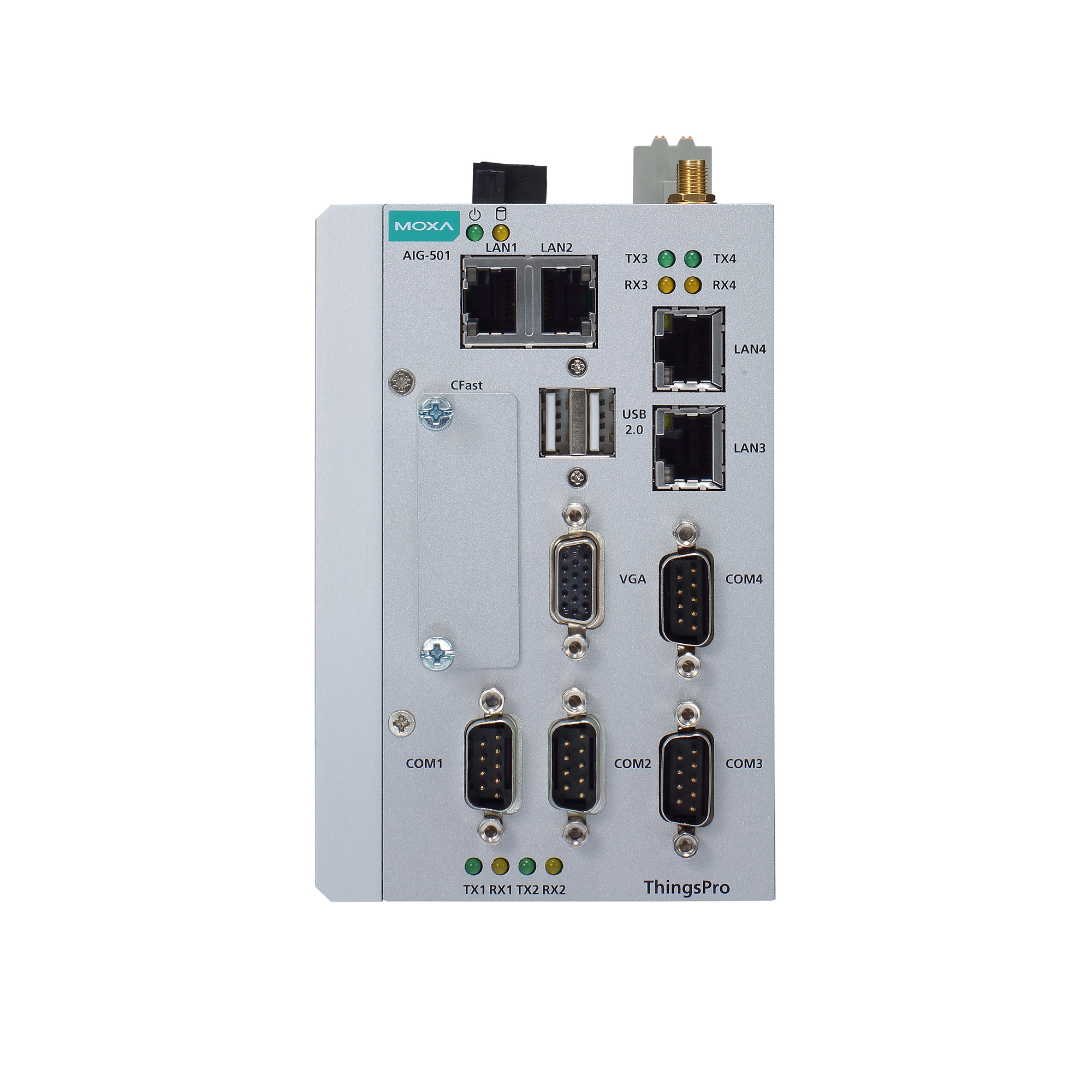

moxa-aig-501-series-image-1-(1).jpg | Moxa

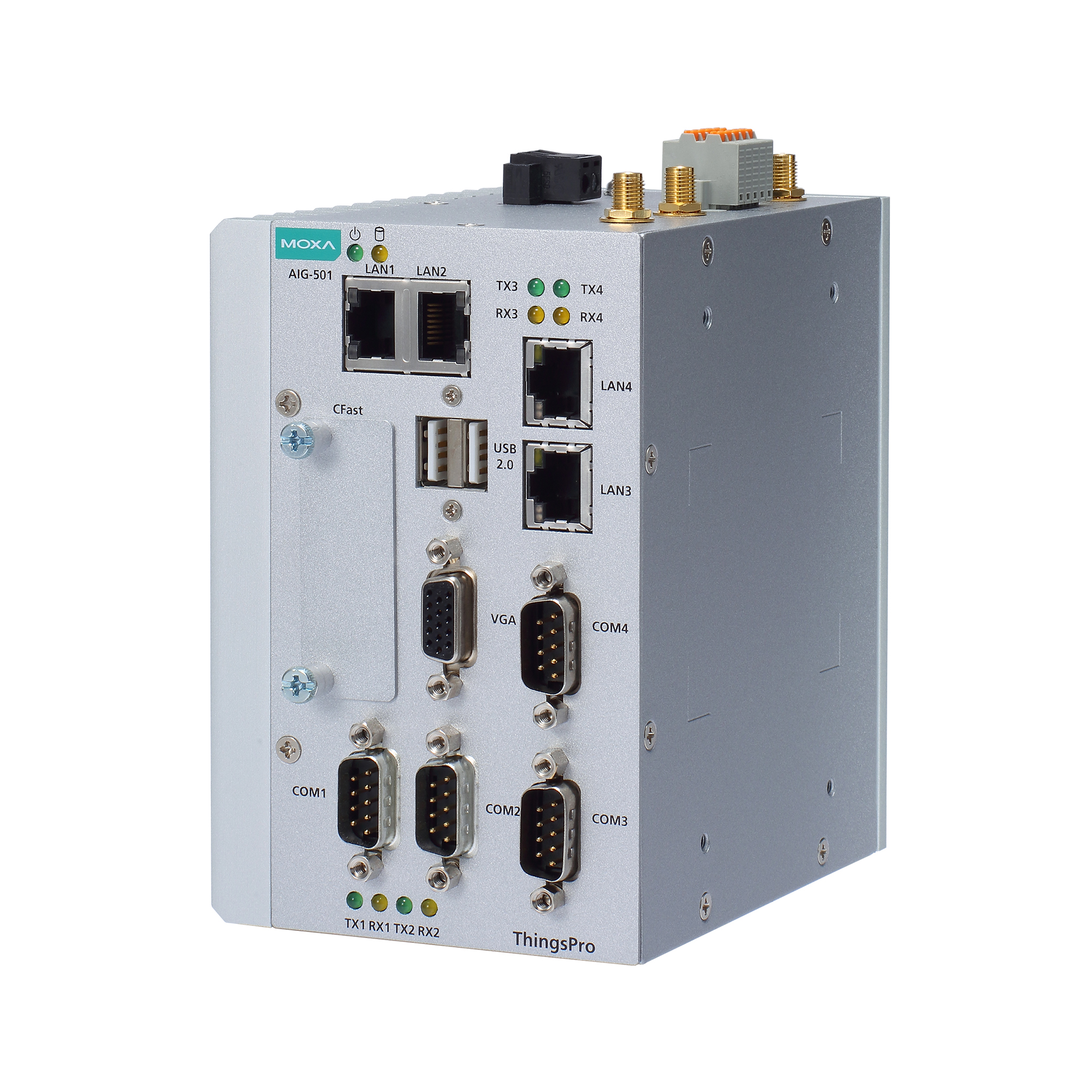

moxa-aig-501-series-image-2-(1).jpg | Moxa

特点和优势

  • 支持通用 MQTT 客户端
  • 支持与内置设备 SDK 的 MQTT 连接,用于 Azure/AWS 云
  • 支持 Modbus RTU/ASCII/TCP master/client
  • 支持 Azure IoT Edge
  • 支持通过 ThingsPro 代理实用程序实现轻松的设备配置
  • 提供强大的 OTA 功能,防止软件升级过程中出现系统故障
  • 配备安全启动,防止恶意软件注入攻击
  • 支持 -40 至 70°C 工作温度
  • LTE Cat.4 US、EU 和 APAC 模型可用

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-iecex-certification-logo-image.png | Moxa

联系销售人员

介绍

AIG-501 系列高级 IIoT 网关专为工业 IoT 应用而设计,尤其适用于恶劣操作环境中的分布式和无人值守站点。网关实现 Modbus RTU/TCP master/client 协议,可帮助用户轻松从 Modbus 设备收集数据。此外,Azure IoT Edge 软件还预加载并与 AIG-501 无缝集成,可使用 Azure 云解决方案实现简单、可靠且安全的传感器到云连接,用于数据采集和设备管理。通过使用 ThingsPro 代理实用程序,设备配置过程比以往更容易。得益于强大的 OTA 功能,在软件升级过程中永远不必担心系统故障。启用安全启动功能后,可防止恶意软件注入攻击,尤其是在启动过程中。

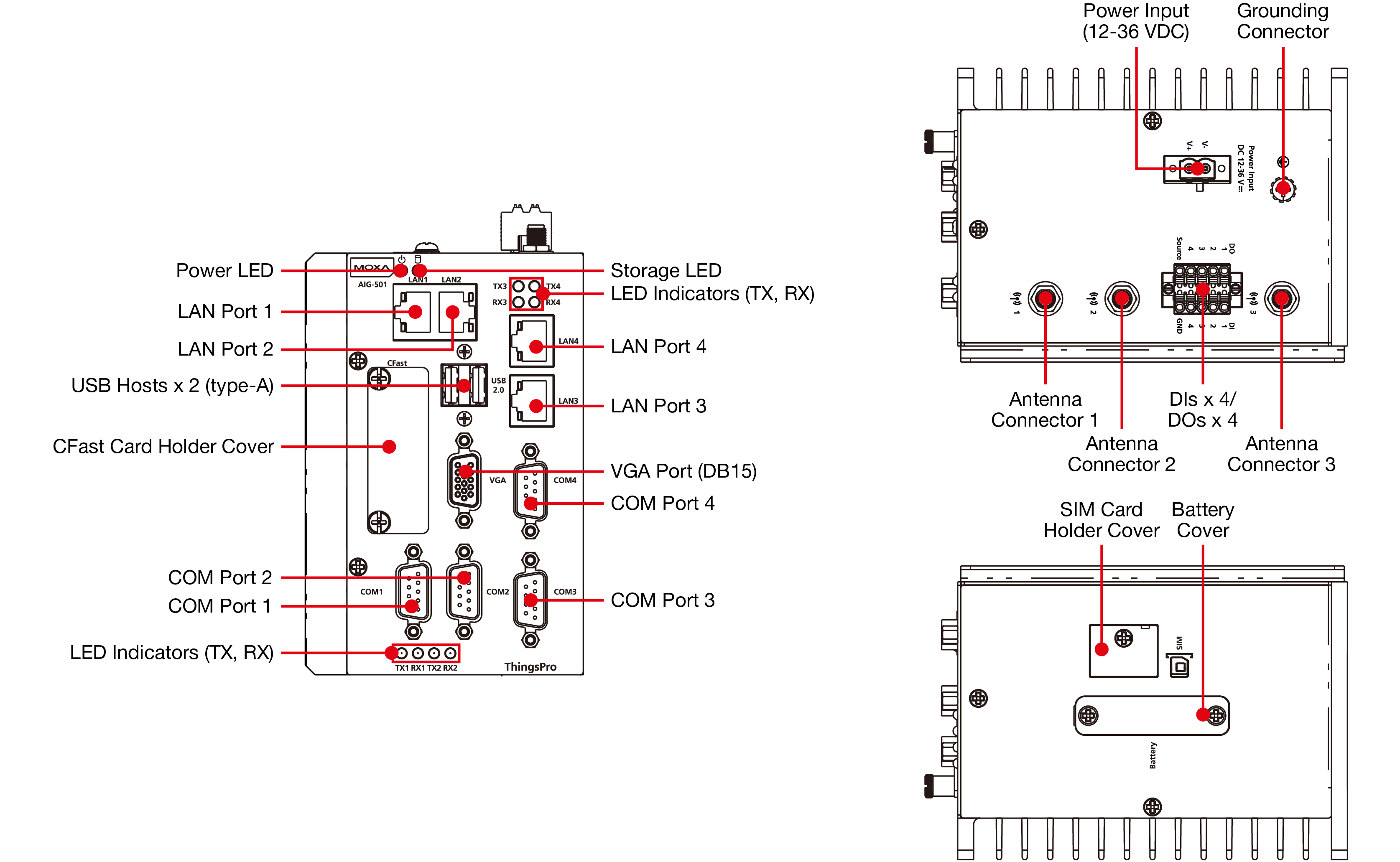

外观



  • CPU

    Intel Atom® 处理器 E3845(2M 缓存,1.91 GHz)

  • 图形控制器

    Intel® HD Graphics

  • DRAM

    4 GB DDR3L

  • 预装存储

    32 GB CFast eMMC

  • 预装 OS

    Linux Debian 9, 内核 4.9

  • 支持的标签数

    2048

  • TPM

    TPM v2.0

  • USB 2.0

    USB 2.0 接口x 2,type A 接头

  • Wi-Fi 天线接头

    RP-SMA x 2 (AIG-501-T-AZU-LX)

  • 蜂窝天线接头

    SMA x 2(不包括 AIG-501-T-AZU-LX)

  • GPS 天线接头

    SMA x 1(不包括 AIG-501-T-AZU-LX)

  • 扩展插槽

    mPCIe 插槽x 1 (AIG-501-T-AZU-LX)

  • 按钮

    重启
    复位为出厂默认设置

  • 数字输入

    DIs x 4

  • 数字输出

    DOs x 4

  • SIM 数量

    1

  • SIM 格式

    Mini

  • 视频输出

    VGA x 1,15-pin D-sub 接头(母头)

  • 电磁隔离保护

    1.5 kV(内置)

  • 10/100/1000BaseT(X) 端口(RJ45 接头)

    4

  • 工业协议

    Modbus TCP Client (Master)
    通用 MQTT
    Azure IoT 设备
    AWS IoT Core
    Azure IoT Edge
    OPC UA 服务器
    Sparkplug B 客户端

  • 配置选项

    Web Console (HTTP/HTTPS)
    ThingsPro 代理实用程序

  • 对时服务

    NTP Server/Client
    GPS

  • Console 端口

    1 x 4-pin 接头

  • 端口数量

    4

  • 接头

    DB9 公头

  • 波特率

    300 bps 至 921.6 kbps

  • 数据位

    7, 8

  • 流量控制

    ADDC(数据流向自动控制),用于RS-485

  • 校验位




    空间
    标志

  • 停止位

    1, 2

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • 工业协议

    Modbus RTU/ASCII Master

  • 接头

    弹簧式 Euroblock 端子

  • 传感器类型

    干接点

  • 干接点

    关:断路
    开:GND 短路

  • 隔离保护

  • 接头

    弹簧式 Euroblock 端子

  • 额定电流

    总计10 mA(最大值),面向所有通道

  • I/O 类型

    Sink(漏型)

  • 隔离保护

  • 蜂窝标准

    LTE Cat.4

  • 频段选择 (US)

    LTE 频段 2 (1900 MHz) / LTE 频段 4 (1700 MHz) / LTE 频段 5 (850 MHz) / LTE 频段 12 (700 MHz) / LTE 频段 13 (700 MHz) / LTE 频段 14 (700 MHz) / LTE 频段 66 (1700 MHz)/ LTE 频 段 71 (600 MHz) 此频段不在可选的天线支持范围内。如果需要使用此频段,请联系 Moxa。
    UMTS/HSPA 频段 2 (1900 MHz) / 频段 4 (1700 MHz) / 频段 5 (850 MHz) 运营商认证:Verizon,AT&T

  • 频段选择 (EU)

    LTE 频段 1 (2100 MHz) / LTE 频段 3 (1800 MHz) / LTE 频段 7 (2600 MHz) / LTE 频段 8 (900 MHz) / LTE 频段 20 (800 MHz) / LTE 频段 28A (700 MHz)
    UMTS/HSPA 频段 1 (2100 MHz) / 频段 3 (1900 MHz) / 频段 8 (900 MHz)

  • 频段选择 (APAC)

    LTE 频段 1 (2100 MHz) / LTE 频段 3 (1800 MHz) / LTE 频段 5 (850 MHz) / LTE 频段 8 (900 MHz) / LTE 频段 9 ( 1700 MHz) / LTE 频段 18 (850 MHz) / LTE 频段 19 (850 MHz) / LTE 频 段 26 (850 MHz) / LTE 频段 28 (700 MHz)
    UMTS/HSPA 频段 1 (2100 MHz) / 频段 5 (850 MHz) / 频段 6 (800 MHz) / 频段 8 (900 MHz) / 频段 19 (800 MHz)

  • 接收类型

    GPS/GLONASS/BeiDou/Galileo/QZSS

  • 精度

    0.8 m

  • 精度

    -147 dBm

  • 灵敏度

    冷却开始:-145 dBm
    监测:-160 dBm

  • 系统

    电源 x 1
    存储 x 1

  • LAN

    每个端口 2 个 (10/100/1000 Mbps)

  • 串口

    每个端口 2 个(Tx,Rx)

  • 支持的版本

    v1.4.8

  • 验证方法

    手动/连接字符串
    DPS / TPM
    DPS / 对称加密
    DPS / X.509 证书

  • Azure 直接方法

    重启
    软件升级
    远程API 调用

  • Azure 模块(双重)

    设备配置

  • Moxa 功能

    消息组
    自定义有效负载

  • 支持的版本

    v2.2

  • 节点命令 (NCMD)

    下一个代理
    重启
    更新

  • Moxa 功能

    存储转发
    自定义有效负载

  • 客户端连接数

    10

  • 安全

    使用策略 Basic128Rsa15、Basic256 和 Basic256Sha256 进行签名和加密

  • 用户验证和授权

    用户名/密码

  • 支持的策略

    OPC UA v1.02

  • 支持的标签数

    1024

  • 支持的版本

    v3.1.1
    v3.1

  • QoS 级

    0, 1, 2

  • 验证方法

    用户名和密码

  • 安全传输

    TLS 1.0
    TLS 1.1
    TLS 1.2

  • 本地功能

    保持活动状态
    保留消息
    清除会话
    遗嘱消息

  • Moxa 功能

    存储转发
    自定义有效负载
    远程API 调用

  • 支持的连接协议

    MQTT
    基于 WebSocket 的 MQTT
    AMQP
    基于 WebSocket 的 AMQP

  • 验证方法

    对称密钥
    X.509 证书

  • Azure 直接方法

    重启
    软件升级
    远程API 调用

  • QoS 级

    0,1

  • 验证方法

    X.509 证书
    私钥
    受信根 CA

  • 本地功能

    保持活动状态

  • Moxa 功能

    存储转发
    自定义有效负载

  • 可通过作业调用命令

    重启
    软件升级
    远程 API 调用

  • 模式

    Master

  • 支持功能

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • 最大命令数量

    每个端口 256 个

  • 连接设备的最大数

    62

  • 模式

    Client (Master)

  • 支持功能

    1, 2, 3, 4, 5, 6, 15, 16, 23

  • 最大 Server 连接数量

    64

  • 最大命令数

    2048

  • 输入电压

    12 至 36 VDC

  • 电源接头

    螺丝紧固 Euroblock 端子

  • 电源功耗

    30 W(最大值)

  • 输入电流

    2.5 A @ 12 VDC

  • 自动重启触发器

    外部 WDT(看门狗计时器)

  • 外壳

    金属

  • 安装

    导轨式安装(带可选套件)
    壁挂式安装(附可选套件)

  • IP 等级

    IP20

  • 尺寸

    132 x 122 x 87 mm (5.2 x 4.81 x 3.43 英寸)

  • 重量

    1,340 g (2.95 lb)

  • 工作温度

    -40 至 70°C (-40 至 158°F)

  • 存储温度(含包装)

    -40 至 75°C (-40 至 167°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-64

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:1 kV
    IEC 61000-4-5 Surge:电源:1 kV;信号:1 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • RED

    EN 300 328
    EN 301 893
    EN 301 489-1/17/19/52
    EN 301 511
    EN 301 908-1
    EN 303 413
    EN 62311

  • 安全

    UL 62368-1
    EN 62368-1

  • 运行商认证

    AT&T
    Verizon

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 危险环境

    Class I Division 2
    ATEX

  • 时间

    AIG-501-T-US-AZU-LX、AIG-501-T-EU-AZU-LX、AIG-501-T-AP-AZU-LX:441,032 小时
    AIG-501-T-AZU-LX:453,637 小时

  • 标准

    Telcordia (Bellcore) 标准 TR/SR

软件、固件和驱动程序

筛选

名称 类型 校驗和 版本 操作系统 发布日期
ThingsPro Proxy Utility
106.1 MB
管理工具
SHA-512
v1.3.6
  • Windows 10
2023年8月22日 2023年8月22日 发布说明

支持文件

名称 类型 语言 版本 发布日期
FOSS Statement for AIG-501 Series
1.4 MB
声明书 英文 v1.0 2024年10月9日 2024年10月9日
AIG-501 系列产品资料表
3.6 MB
产品资料表 中文 v1.0 2023年5月5日 2023年5月5日
Manual for ThingsPro Proxy
2.1 MB
手册 英文 v4.1 2022年7月12日 2022年7月12日
Manual for AIG-501 Series (hardware)
5.5 MB
手册 英文 v1.0 2022年1月25日 2022年1月25日
QIG for AIG-501 Series
1.2 MB
QIG 英文 v1.0 2022年1月25日 2022年1月25日
QIG for AIG-501 Series (AIG-501-T-AZU-LX)
1.2 MB
QIG 英文 v1.0 2022年1月25日 2022年1月25日

可用型号 (4)

显示图片

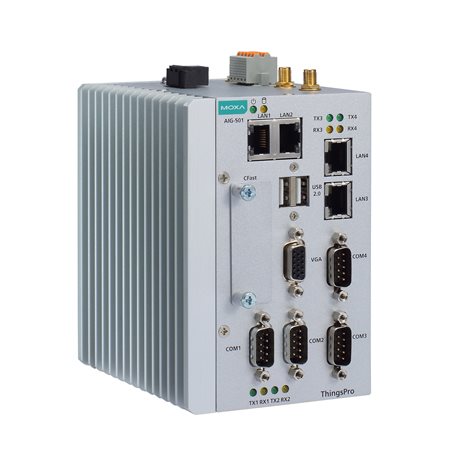

moxa-aig-501-t-us-azu-lx-image.jpeg | MoxaAIG-501-T-US-AZU-LXmoxa-aig-501-t-eu-azu-lx-image.jpeg | MoxaAIG-501-T-EU-AZU-LXmoxa-aig-501-t-ap-azu-lx-image.jpeg | MoxaAIG-501-T-AP-AZU-LXmoxa-aig-501-t-azu-lx-image.jpeg | MoxaAIG-501-T-AZU-LX
CPU1.91 GHz1.91 GHz1.91 GHz1.91 GHz
RAM4 GB4 GB4 GB4 GB
存储32 GB32 GB32 GB32 GB
TPM内置内置内置内置
mPCIe 插槽预装美国地区
LTE
模块
预装欧洲地区
LTE
模块
预装亚太地区
LTE
模块
为Wi-Fi
模块预留
工作温度-40 至 70°C-40 至 70°C-40 至 70°C-40 至 70°C
