AWK-4131A 系列

IEEE 802.11a/b/g/n 户外工业无线 AP/bridge/client

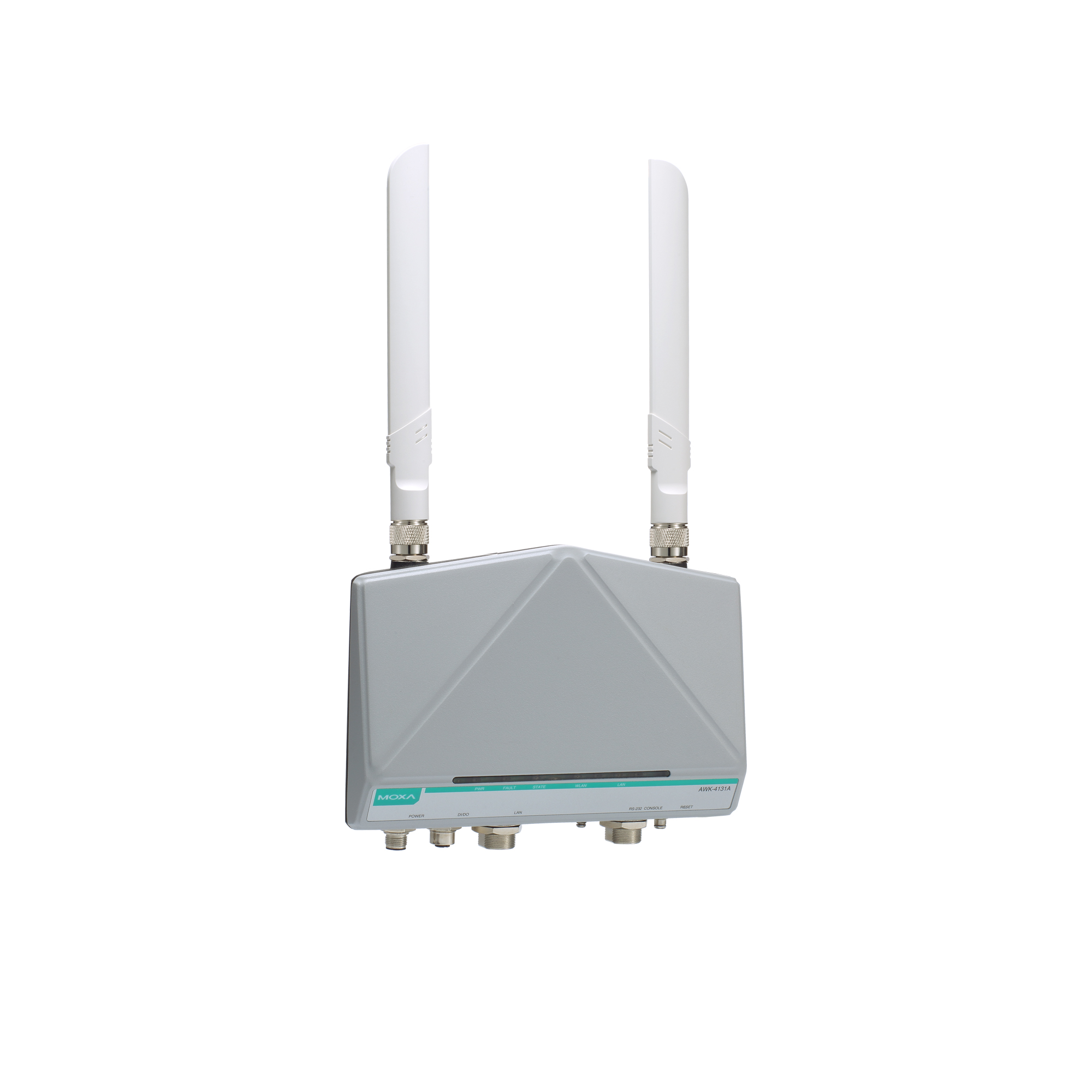

moxa-awk-4131a-series-image-(1).jpg | Moxa

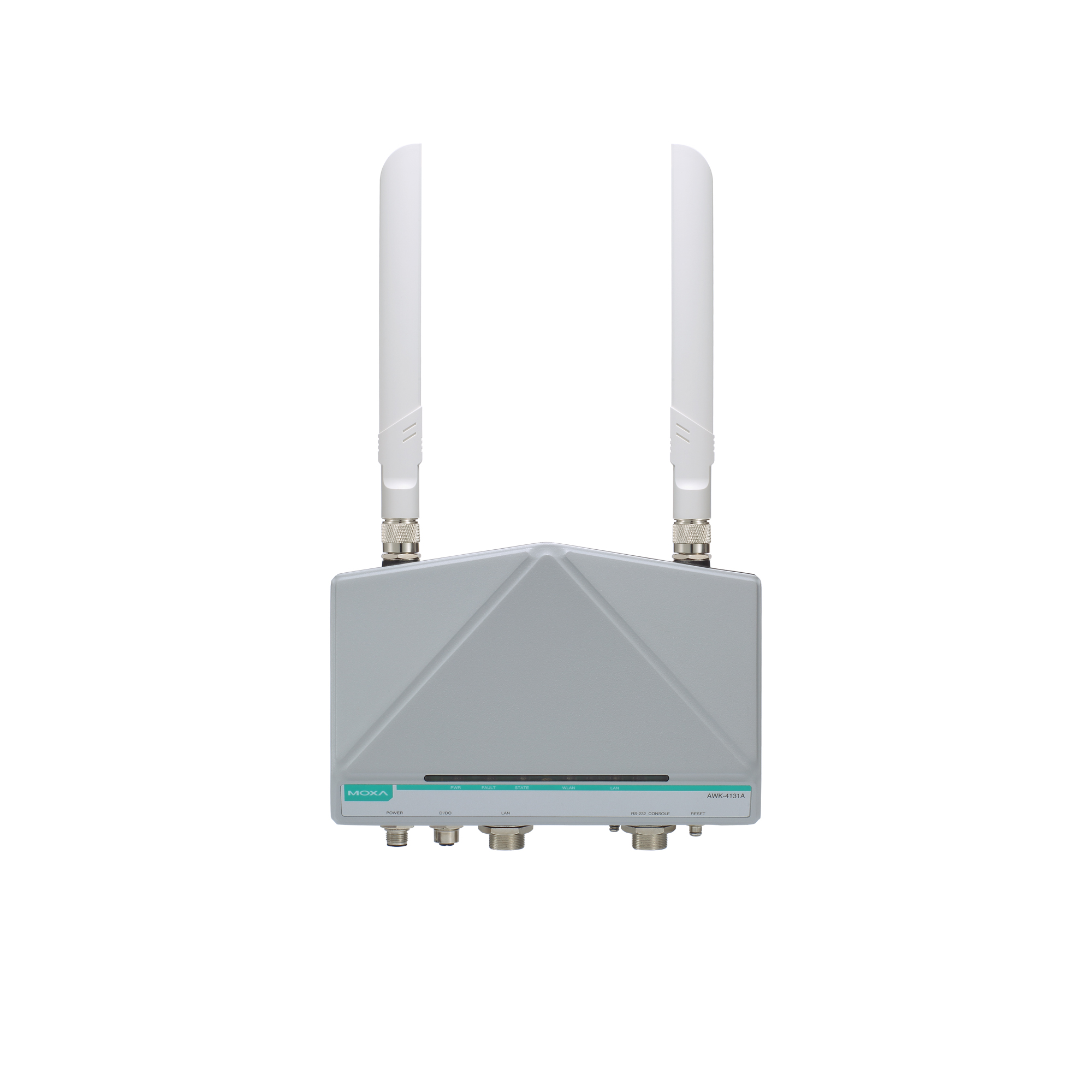

moxa-awk-4131a-series-image-1-(1).jpg | Moxa

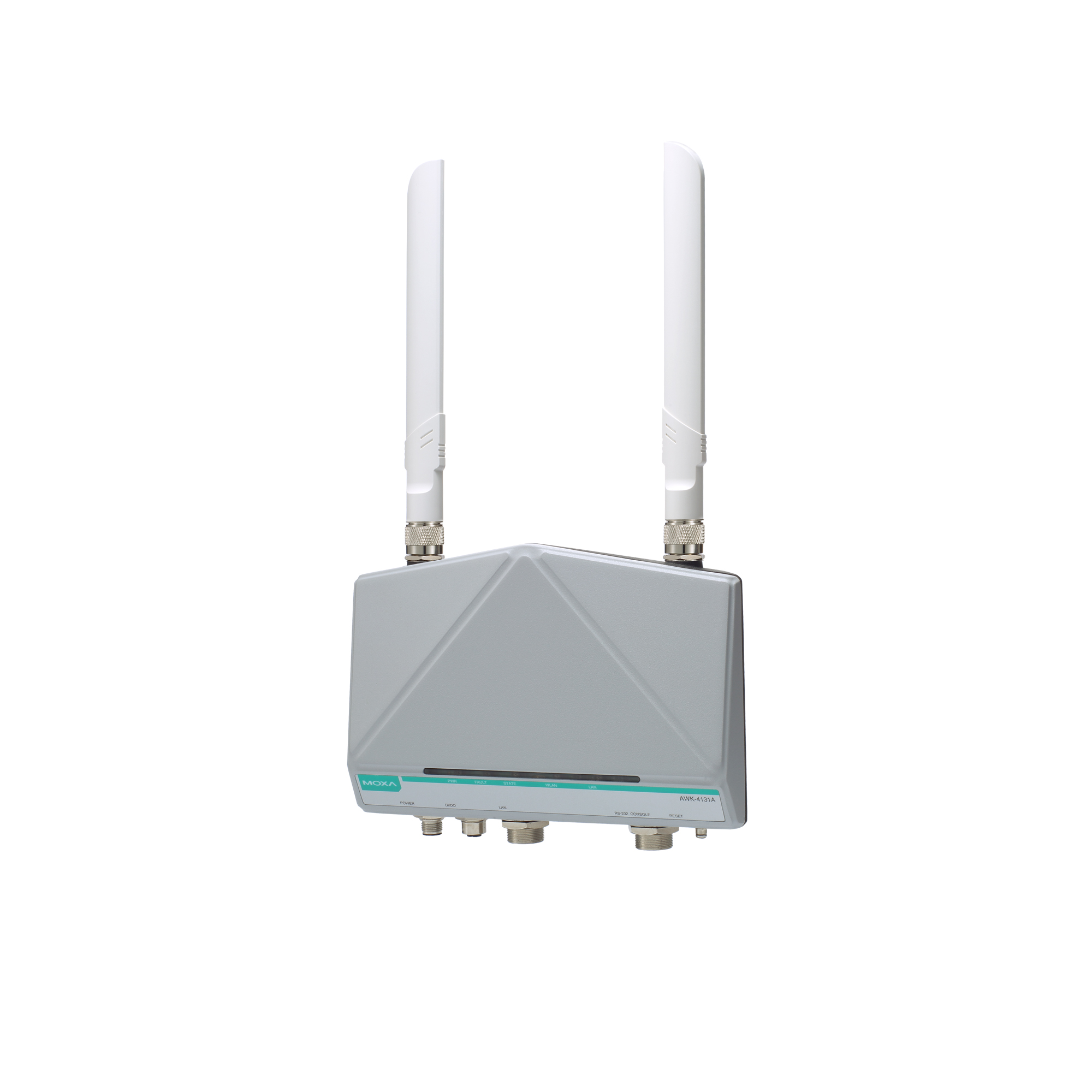

moxa-awk-4131a-series-image-2-(1).jpg | Moxa

特点和优势

  • 2x2 MIMO，802.11a/b/g/n AP/bridge/client
  • 基于客户端的毫秒级 Turbo Roaming 快速漫游 此处所示 Turbo Roaming 恢复时间是在优化条件下，配置无干扰 20-MHz RF 信道、WPA2-PSK 安全和默认 Turbo Roaming 参数的 AP 上记录的测试结果平均值。客户端配置 100 Kbps 流量负载的 3 个信道漫游。其他条件也可能影响漫游性能。有关 Turbo Roaming 参数设置的更多信息，请参阅产品手册。
  • AeroMag 闪配技术，可轻松设置和部署
  • AeroLink 保护，实现冗余无线通信
  • 网络地址转换 (NAT) 轻松进行网络设置
  • 坚固耐用的工业设计，集成天线和电源隔离保护设计
  • IP68 等级防水外壳，专为户外应用设计，支持 40 - 75°C 宽温工作
  • 支持 5 GHz DFS 信道，避免无线通信拥塞

认证

  • moxa-wi-fi-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

AWK-4131A IP68 户外工业 AP/bridge/client 支持 802.11n 技术，支持数据传输速率高达 300 Mbps 的 2X2 MIMO 通信，满足了业界不断增长的快速数据传输要求。AWK-4131A 的工作温度、电源输入电压、浪涌、ESD 和振动均符合工业标准及认证。两个冗余直流双电源输入提高了供电的可靠性，AWK-4131A 可通过 PoE 供电，实现简易方便的部署。AWK-4131A 可在 2.4 GHz 或 5 GHz 频段上运行，并向后兼容现有的 802.11a/b/g 设备，确保您的无线部署能够满足未来需求。



先进的 802.11n 工业无线解决方案

  • 802.11a/b/g/n AP/bridge/client，实现灵活部署

  • 针对长距离无线通信进行软件优化，支持高达 1 km 视距和外接高增益天线（仅适用于 5 GHz）

  • 最多可连接 60 个客户端通信

  • DFS 信道支持更广范围的 5 GHz 信道选择，避免现有无线基础设施的干扰



先进无线技术，适用于关键任务应用

  • 基于客户端的 Turbo Roaming 快速漫游 此处所示 Turbo Roaming 恢复时间是在优化条件下，配置无干扰 20-MHz RF 信道、WPA2-PSK 安全和默认 Turbo Roaming 参数的 AP 上记录的测试结果平均值。客户端配置 100 Kbps 流量负载的 3 个信道漫游。其他条件也可能影响漫游性能。有关 Turbo Roaming 参数设置的更多信息，请参阅产品手册。技术实现无缝漫游，AP 之间漫游恢复时间 < 150 ms（客户端模式）

  • AeroMag 闪配技术，实现零错误完成工业应用的基础 WLAN 设置

  • 支持 AeroLink 保护，为 AP 和客户端之间提供冗余无线连接（恢复时间 < 300 ms）



工业级耐用性

  • 集成天线和电源隔离保护设计，提供 500 V 绝缘保护，防止外部电气干扰

  • IP68 等级金属外壳，提供户外天气下的全方位防护

  • 支持 -40 至 75°C 工作温度，保障严苛环境下的高速无线通信



  • WLAN 标准

    802.11a/b/g/n
    802.11i 无线安全

  • 调制类型

    DSSS
    OFDM
    MIMO-OFDM

  • 适用于美国的频段（20 MHz 运行信道）

    2.412 至 2.462 GHz（11 个信道）
    5.180 至 5.240 GHz（4 个信道）
    5.260 至 5.320 GHz（4 个信道） DFS（动态频率选择）信道支持：AP 模式下，当检测到雷达信号时，设备将自动切换到另一个信道。但是根据规定，切换信道后，在开始服务之前需要 60 秒的可用性检查周期。
    5.500 至 5.700 GHz（11 个信道） DFS（动态频率选择）信道支持：AP 模式下，当检测到雷达信号时，设备将自动切换到另一个信道。但是根据规定，切换信道后，在开始服务之前需要 60 秒的可用性检查周期。
    5.745 至 5.825 GHz（5 个信道）

  • 适用于欧盟的频段（20 MHz 运行信道）

    2.412 至 2.472 GHz（13 个信道）
    5.180 至 5.240 GHz（4 个信道）
    5.260 至 5.320 GHz（4 个信道） DFS（动态频率选择）信道支持：AP 模式下，当检测到雷达信号时，设备将自动切换到另一个信道。但是根据规定，切换信道后，在开始服务之前需要 60 秒的可用性检查周期。
    5.500 至 5.700 GHz（11 个信道） DFS（动态频率选择）信道支持：AP 模式下，当检测到雷达信号时，设备将自动切换到另一个信道。但是根据规定，切换信道后，在开始服务之前需要 60 秒的可用性检查周期。

  • 适用于日本的频段（20 MHz 运行信道）

    2.412 至 2.484 GHz（14 个信道）
    5.180 至 5.240 GHz（4 个信道）
    5.260 至 5.240 GHz（4 个信道） DFS（动态频率选择）信道支持：AP 模式下，当检测到雷达信号时，设备将自动切换到另一个信道。但是根据规定，切换信道后，在开始服务之前需要 60 秒的可用性检查周期。
    5.500 至 5.700 GHz（11 个信道） DFS（动态频率选择）信道支持：AP 模式下，当检测到雷达信号时，设备将自动切换到另一个信道。但是根据规定，切换信道后，在开始服务之前需要 60 秒的可用性检查周期。

  • 无线安全

    WEP 加密（64 位和 128 位）
    WPA/WPA2 企业版（IEEE 802.1X/RADIUS、TKIP、AES）
    WPA/WPA2 个人版

  • 传输速率

    802.11b：1 至 11 Mbps
    802.11a/g：6 至 54 Mbps
    802.11n：6.5 至 300 Mbps

  • 802.11a 传输器功率

    23±1.5 dBm @ 6 至 24 Mbps
    21±1.5 dBm @ 36 Mbps
    20±1.5 dBm @ 48 Mbps
    18±1.5 dBm @ 54 Mbps

  • 802.11n 传输器功率 (5 GHz)

    23±1.5 dBm @ MCS0/8 20 MHz
    18±1.5 dBm @ MCS7/15 20 MHz
    23±1.5 dBm @ MCS0/8 40 MHz
    17±1.5 dBm @ MCS7/15 40 MHz

  • 802.11b 传输器功率

    26±1.5 dBm @ 1 Mbps
    26±1.5 dBm @ 2 Mbps
    26±1.5 dBm @ 5.5 Mbps
    25±1.5 dBm @ 11 Mbps

  • 802.11g 传输器功率

    23±1.5 dBm @ 6 至 24 Mbps
    21±1.5 dBm @ 36 Mbps
    19±1.5 dBm @ 48 Mbps
    18±1.5 dBm @ 54 Mbps

  • 802.11n 传输器功率 (2.4 GHz)

    23±1.5 dBm @ MCS0/8 20 MHz
    18±1.5 dBm @ MCS7/15 20 MHz
    23±1.5 dBm @ MCS0/8 40 MHz
    17±1.5 dBm @ MCS7/15 40 MHz

  • 传输功率

  • 传输功率

      US EU JP
    2.4 GHz 26 dBm 18 dBm 18 dBm
    5 GHz (UNII-1) 23 dBm 21 dBm 21 dBm
    5 GHz (UNII-2) 23 dBm 21 dBm 21 dBm
    5 GHz (UNII-2e) 23 dBm 23 dBm 23 dBm
    5 GHz (UNII-3) 23 dBm – –
    注意：根据区域规定，UNII 频段允许的最大传输功率在固件中受到上述限制。



  • 802.11a 接收灵敏度（在 5.680 GHz 测量）

    典型值 -90 @ 6 Mbps
    典型值 -88 @ 9 Mbps
    典型值 -88 @ 12 Mbps
    典型值 -85 @ 18 Mbps
    典型值 -81 @ 24 Mbps
    典型值 -78 @ 36 Mbps
    典型值 -74 @ 48 Mbps
    典型值 -72 @ 54 Mbps
    注意 由于信道 153 和 161 的接收灵敏度性能受到限制，建议避免在关键应用中使用这些信道。

  • 802.11n 接收灵敏度（5 GHz；在 5.680 GHz 测量）

    典型值 -69 dBm @ MCS7 20 MHz
    典型值 -71 dBm @ MCS15 20 MHz
    典型值 -63 dBm @ MCS7 40 MHz
    典型值 -68 dBm @ MCS15 40 MHz
    注意 由于信道 153 和 161 的接收灵敏度性能受到限制，建议避免在关键应用中使用这些信道。

  • 802.11b 接收灵敏度（在 2.437 GHz 测量）

    典型值 -93 dBm @ 1 Mbps
    典型值 -93 dBm @ 2 Mbps
    典型值 -93 dBm @ 5.5 Mbps
    典型值 -88 dBm @ 11 Mbps

  • 802.11g 接收灵敏度（在 2.437 GHz 测量）

    典型值 -88 dBm @ 6 Mbps
    典型值 -86 dBm @ 9 Mbps
    典型值 -85 dBm @ 12 Mbps
    典型值 -85 dBm @ 18 Mbps
    典型值 -85 dBm @ 24 Mbps
    典型值 -82 dBm @ 36 Mbps
    典型值 -78 dBm @ 48 Mbps
    典型值 -74 dBm @ 54 Mbps

  • 802.11n 接收灵敏度（2.4 GHz；在 2.437 GHz 测量）

    典型值 -70 dBm @ MCS7 20 MHz
    典型值 -69 dBm @ MCS15 20 MHz
    典型值 -67 dBm @ MCS7 40 MHz
    典型值 -67 dBm @ MCS15 40 MHz

  • WLAN 运行模式

    接入点、客户端、客户端路由器、Master、Slave、嗅探器

  • 天线

    外部、3/6 dBi、全向性

  • WLAN 天线接口

    2 个 N-type 母头

  • 标准

    IEEE 802.3，用于 10BaseT
    IEEE 802.3u，用于 100BaseT(X)
    IEEE 802.3ab，用于 1000BaseT(X)
    IEEE 802.3af，用于 PoE
    IEEE 802.1D-2004，用于生成树协议 (STP)
    IEEE 802.1w，用于快速生成树协议 (RSTP)
    IEEE 802.1Q，用于 VLAN 标记

  • PoE 端口（10/100/1000BaseT(X)，RJ45 接头）

    1

  • 管理

    DHCP Server/Client、DNS、HTTP、IPv4、LLDP、Proxy ARP、SMTP、SNMPv1/v2c/v3、Syslog、TCP/IP、Telnet、UDP、VLAN、无线搜索工具、MXview、MXconfig

  • 路由

    静态路由、NAT、端口转发

  • 冗余协议

    RSTP，STP

  • 安全

    HTTPS/SSL、RADIUS、SSH

  • 对时服务

    SNTP Client

  • 过滤

    ICMP、MAC 地址、IP 协议、基于端口

  • Console 端口

    RS-232，8-pin RJ45

  • LED 指示灯

    PWR、FAULT、STATE、WLAN、LAN

  • 报警功能通道

    纯电阻性负载：1 A @ 24 VDC

  • 按钮

    复位按钮

  • 数字输入

    数字输入 +13 至 +30 V 表示状态 1
    3 至 -30 V 表示状态 0
    最大输入电流：8 mA

  • 外壳

    金属

  • IP 等级

    IP68

  • 尺寸

    224 x 147.7 x 66.5 mm（8.82 x 5.82 x 2.62 英寸）

  • 重量

    1,400 g (3.09 lb)

  • 安装

    壁挂式安装（标准）、导轨式安装（可选）、杆架式安装（可选）

  • 输入电流

    0.64 A @ 12 VDC，0.16 A @ 48 VDC

  • 输入电压

    12 至 48 VDC，冗余双输入，48 VDC 以太网供电

  • 电源接头

    M12 A-coded 5-pin 公头接头

  • 电源功耗

    7.68 W（最大）

  • 反接保护

    支持

  • 工作温度

    -40 至 75°C（-40 至 167°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    CISPR 32，FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
    IEC 61000-4-4 EFT：电源：2 kV；信号：1 kV
    IEC 61000-4-5 Surge：电源：2 kV；信号：2 kV
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8 PFMF

  • 无线电

    EN 300 328、EN 301 489-1/17、EN 301 893、FCC ID SLE-WAPN008、ANATEL、MIC、NCC、RCM、SRRC、WPC、KC

  • 安全

    EN 60950-1，UL 60950-1

  • 振动

    IEC 60068-2-6

  • 时间

    440,764 小时

  • 标准

    Telcordia SR332

软件、固件和驱动程序

筛选

全部 固件 资源库 软件包 管理工具
名称 类型 校驗和 版本 操作系统 发布日期
Software Package for MXview One Series (Linux version)
508.2 MB 		软件包
SHA-512
v1.5.0
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2025年1月22日 2025年1月22日 发布说明
Software Package for MXview One Series (Windows version)
284.5 MB 		软件包
SHA-512
v1.5.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2025年1月22日 2025年1月22日 发布说明
Library file for AWK-4131A Series
256.4 KB 		资源库
SHA-512
v1.19
2024年12月27日 2024年12月27日 发布说明
Firmware for AWK-4131A Series
8.0 MB 		固件
SHA-512
v1.19
2024年12月27日 2024年12月27日 发布说明
Moxa Turbo Roaming Analyzer Utility
6.9 MB 		管理工具
SHA-512
v2.0
  • Windows 10
 2023年8月25日 2023年8月25日 发布说明
Library for AWK-4131A Series (MXconfig v2.6 update installer)
1.1 MB 		资源库
SHA-512
v2.6
2020年9月23日 2020年9月23日 发布说明
Utility for AWK-4131A Series (Wireless Search Utility)
1.8 MB 		管理工具
SHA-512
v2.8
2020年9月23日 2020年9月23日 发布说明
Turbo Roaming Analyzer
5.8 MB 		管理工具
SHA-512
v1.0
2017年10月2日 2017年10月2日 发布说明

支持文件

筛选

全部 2D CAD 产品资料表 声明书 手册 QIG
名称 类型 语言 版本 发布日期
QIG for AWK-4131A Series
1.7 MB 		QIG 英文 v6.3 2025年2月24日 2025年2月24日
FOSS Statement for AWK-1137C Seires, AWK-1131A Series, AWK-3131A Series, AWK-4131A Series products
499.6 KB 		声明书 英文 v1.0 2024年12月13日 2024年12月13日
Manual for AWK-4131A Series
8.2 MB 		手册 英文 v10.3 2024年12月2日 2024年12月2日
AWK-4131A 系列产品资料表
2.1 MB 		产品资料表 中文 v1.3 2019年6月17日 2019年6月17日
2D CAD for AWK-4131A
823.2 KB 		2D CAD 英文 2017年11月24日 2017年11月24日

相关内容

筛选

全部 应用指南 解决方案手册 白皮书 视频

可用型号 (3)

显示图片
比较
moxa-awk-4131a-us-t-image.jpg | MoxaAWK-4131A-US-T
比较
moxa-awk-4131a-jp-t-image.jpg | MoxaAWK-4131A-JP-T
比较
moxa-awk-4131a-eu-t-image.jpg | MoxaAWK-4131A-EU-T
频段USJPEU
标准802.11a/b/g/n802.11a/b/g/n802.11a/b/g/n
工作温度-40 to 75°C-40 to 75°C-40 to 75°C
