IM-6700A 模块系列

百兆以太网模块，适用于 IKS-6726A-2GTXSFP/6728A-4GTXSFP/6728A-8PoE-4GTXSFP 模块化网管型工业以太网交换机

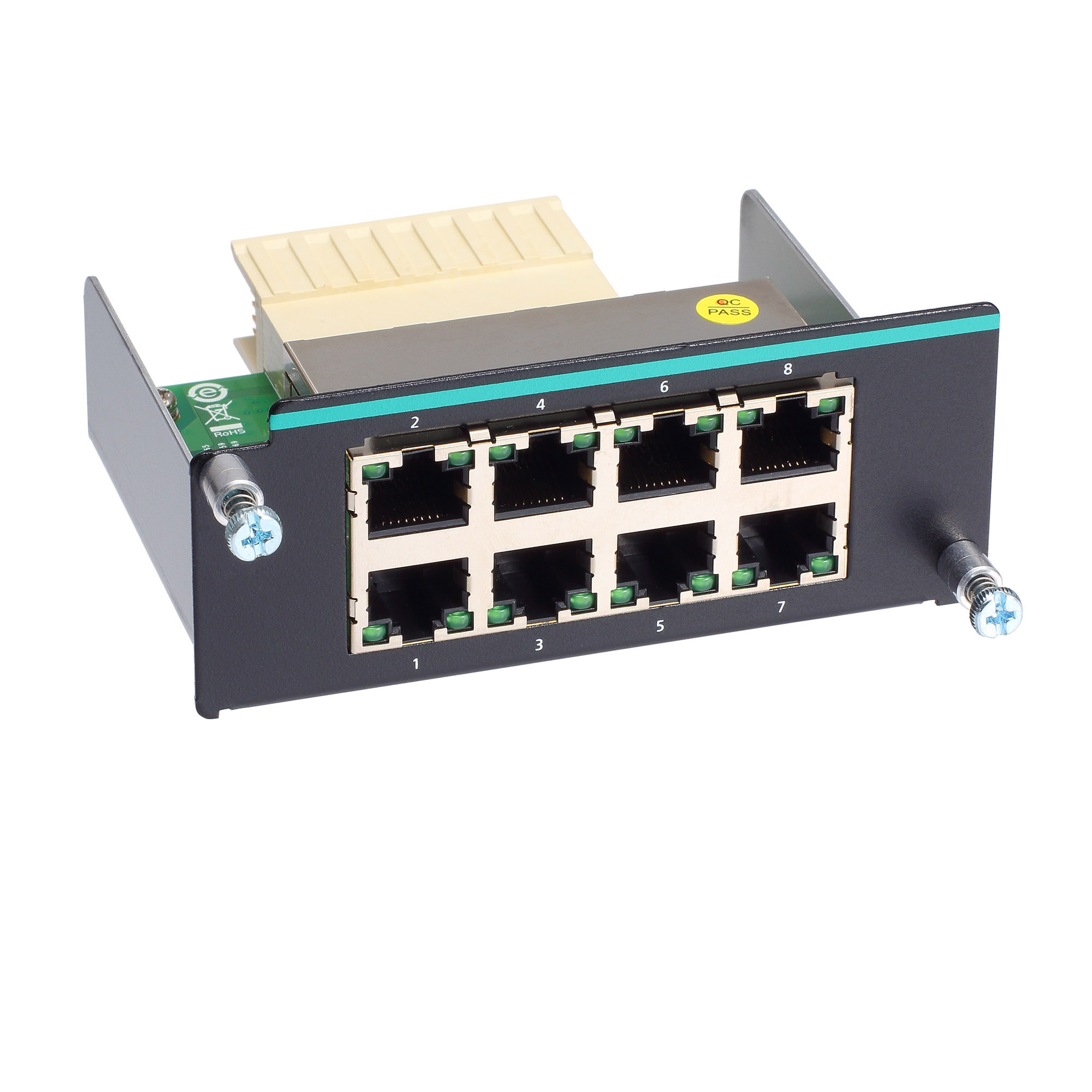

moxa-im-6700a-module-series-im-6700a-8tx-image-1-(1).jpg | Moxa

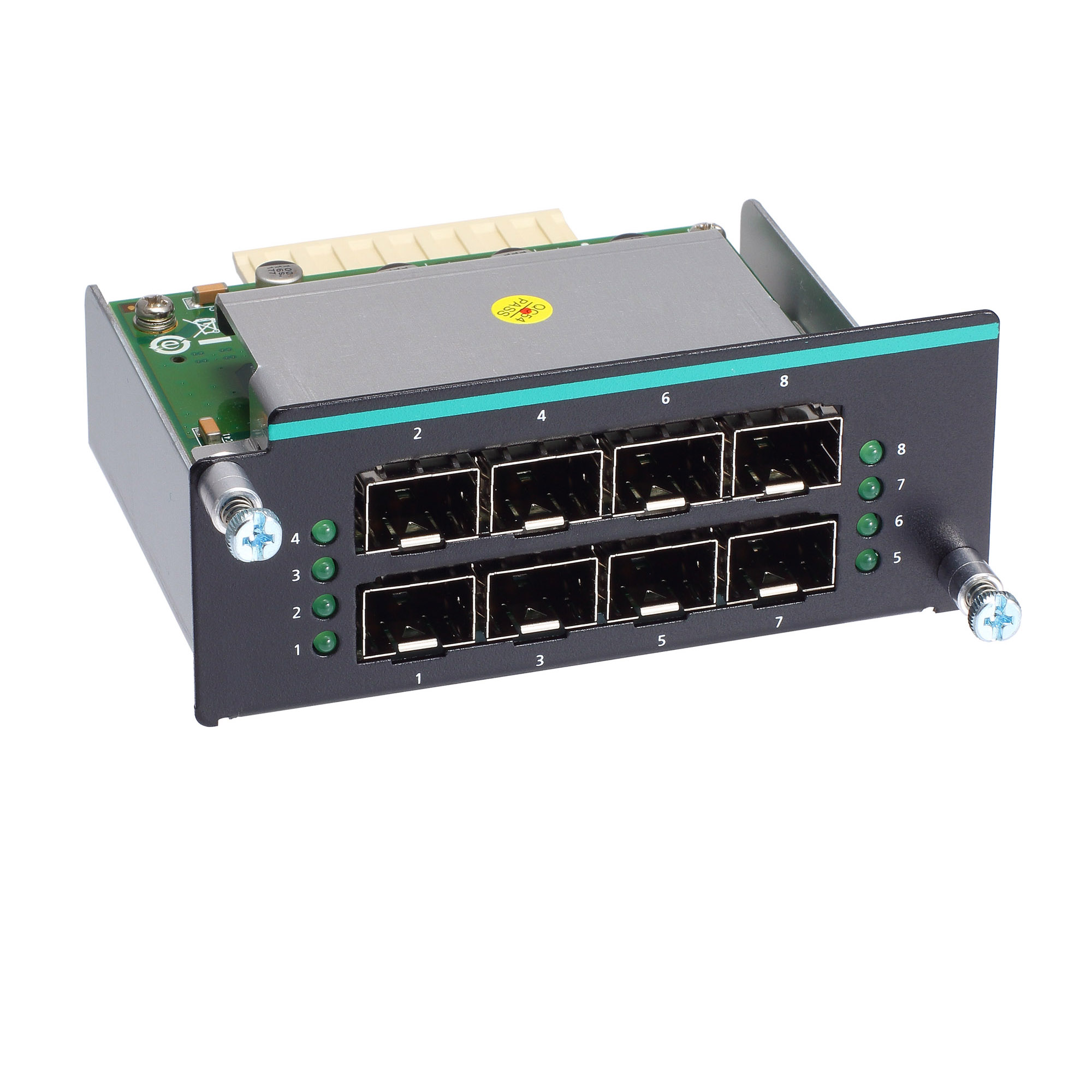

moxa-im-6700a-module-series-im-6700a-8sfp-image-2-(1).jpg | Moxa

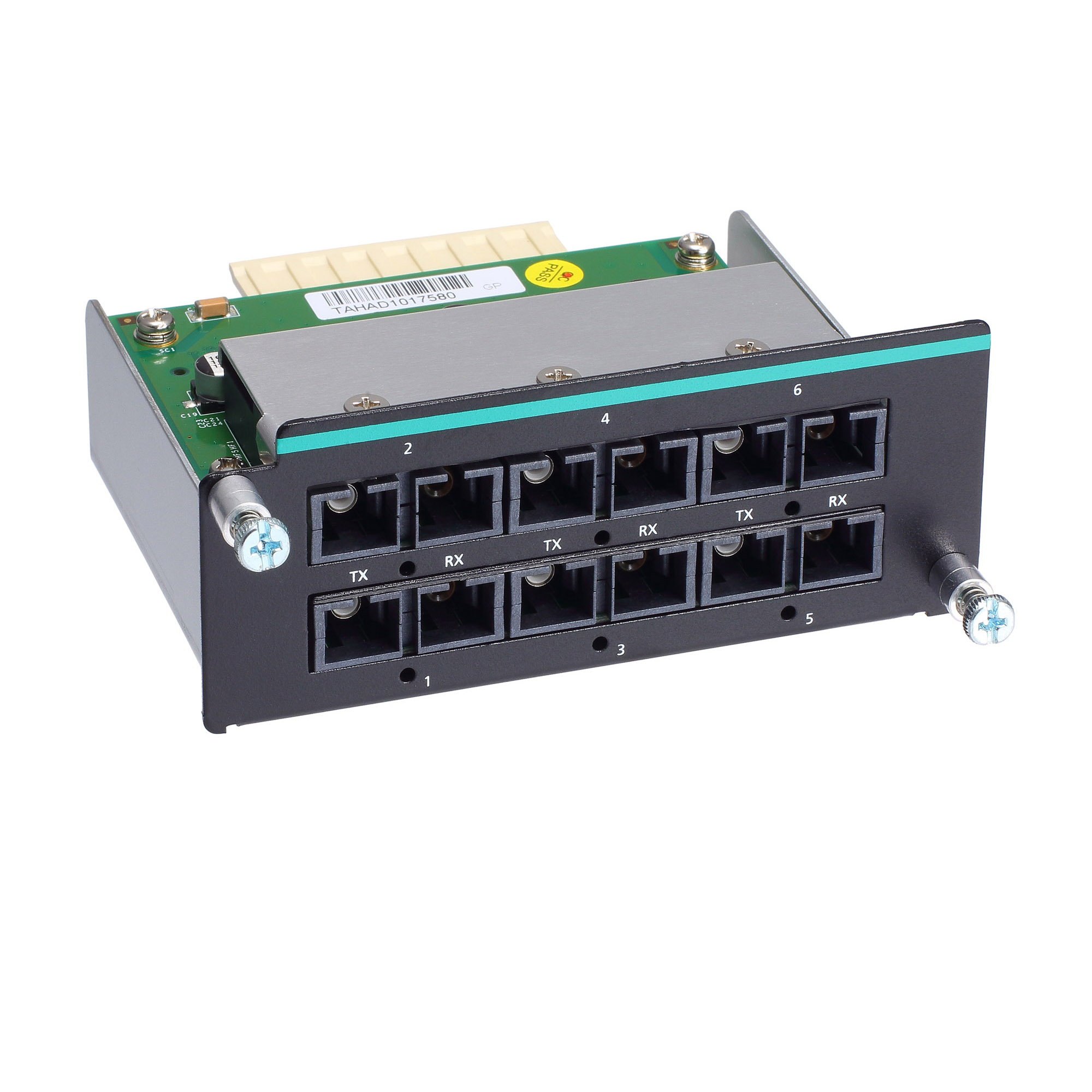

moxa-im-6700a-module-series-im-6700a-6ssc-image-3-(1).jpg | Moxa

moxa-im-6700a-module-series-im-6700a-6mst-image-4-(1).jpg | Moxa

特点和优势

模块化设计，多种端口组合可选

您可以在 My Moxa 追踪已关注产品的更新资讯

联系销售人员

介绍

IM-6700A 百兆以太网模块专为 IKS-6700A 系列模块化网管型机架式工业交换机而设计。IKS-6700A 交换机的每个插槽最多可容纳 8 个端口，每个端口均支持 TX、MSC、SSC 和 MST 类型的接口。此外，IM-6700A-8PoE 模块还可为 IKS-6728A-8PoE 系列交换机提供 PoE 功能。IKS-6700A 系列的模块化设计可满足多种应用要求。

下载产品资料表
打印此页
保存

您可在 My Moxa 管理和分享已保存列表

100BaseFX 端口（多模 SC 接头）

IM-6700A-2MSC4TX： 2
IM-6700A-4MSC2TX：4
IM-6700A-6MSC：6
100BaseFX 端口（多模 ST 接头）

IM-6700A-2MST4TX：2

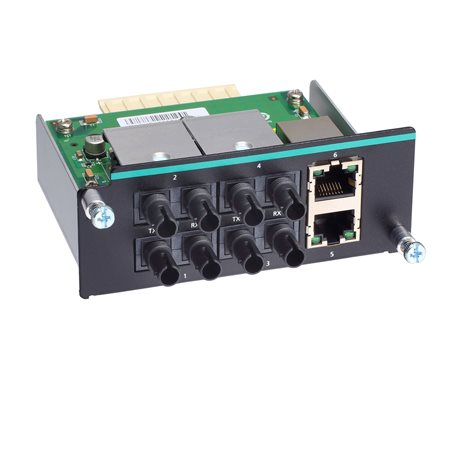

IM-6700A-4MST2TX：4

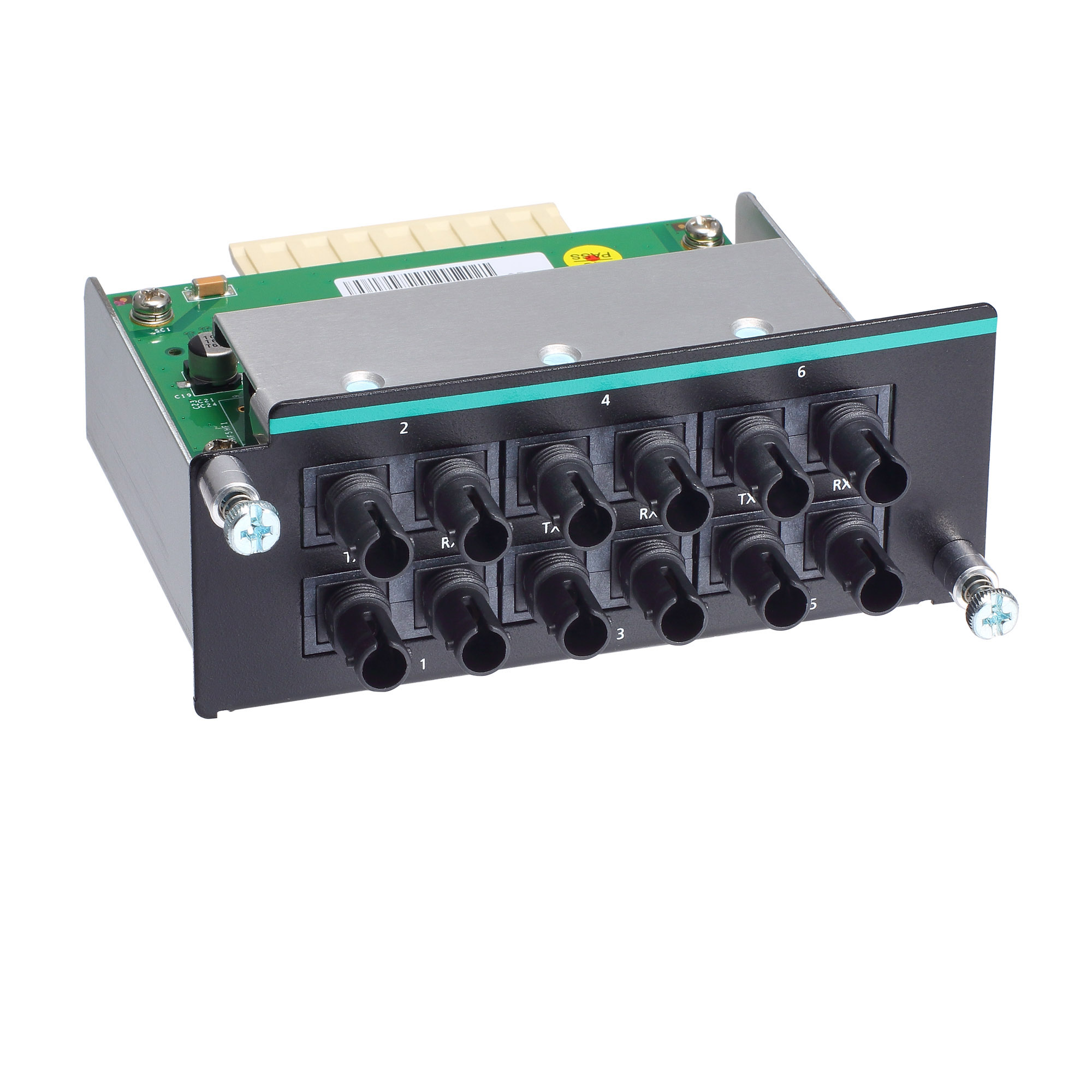

IM-6700A-6MST：6
100BaseFX 端口（单模 SC 接头）

IM-6700A-2SSC4TX：2
IM-6700A-4SSC2TX：4
IM-6700A-6SSC：6
100BaseSFP 插槽

IM-6700A-8SFP：8
10/100BaseT(X) 端口（RJ45 接头）

IM-6700A-4MSC2TX/4MST2TX/4SSC2TX：2

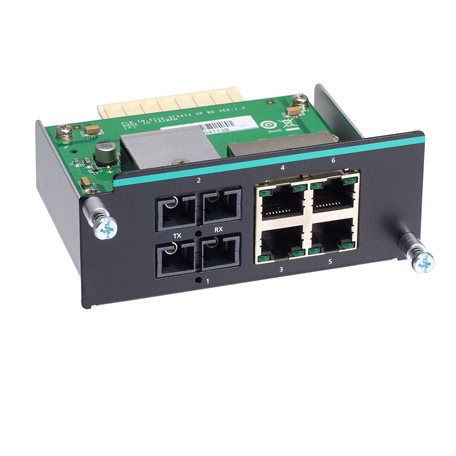

IM-6700A-2MSC4TX/2MST4TX/2SSC4TX：4
IM-6700A-8TX：8

支持的功能：
速率自适应
全/半双工模式
自动 MDI/MDI-X 连接
PoE 端口（10/100BaseT(X)，RJ45 连接器）

IM-6700A-8PoE：速率自适应，全/半双工模式
标准

IM-6700A-8PoE：IEEE 802.3af/at，用于 PoE/PoE+ 输出
光纤

		100BaseFX
		多模		单模
光纤线缆类型		OM1	50/125 µm	G.652
光纤线缆类型		OM1	800 MHz x km	G.652
典型距离		4 km	5 km	40 km
波长	典型值 (nm)	1300		1310
	TX 波长范围 (nm)	1260 至 1360		1280 至 1340
	RX 波长范围 (nm)	1100 至 1600		1100 至 1600
光功率	TX 功率范围 (dBm)	-10 至 -20		0 至 -5
	RX 灵敏度范围 (dBm)	-3 至 -32		-3 至 -34
	链路预算 (dB)	12		29
	色散损失 (dB)	3		1
注意：连接单模光纤收发器时，建议使用衰减器以防止光功率过大造成的损坏。注意：计算特定光纤收发器的“典型距离”如下：链路预算 (dB) > 色散损失 (dB) + 总链路损耗 (dB)。

电源功耗

IM-6700A-8TX/8PoE：1.21 W（最大）
IM-6700A-8SFP：0.92 W（最大）
IM-6700A-2MSC4TX/2MST4TX/2SSC4TX：3.19 W（最大）
IM-6700A-6MST/6SSC/6MSC：7.57 W（最大）
IM-6700A-4SSC2TX/4MSC2TX/4MST2TX：5.28 W（最大）

重量

IM-6700A-8TX：225 g (0.50 lb)
IM-6700A-8SFP：295 g (0.65 lb)
IM-6700A-2MSC4TX/2MST4TX/2SSC4TX/4MSC2TX/4MST2TX/4SSC2TX：270 g (0.60 lb)
IM-6700A-6MSC/6SSC/6MSC：390 g (0.86 lb)
IM-6700A-8PoE：260 g (0.58 lb)

时间

IM-6700A-2MSC4TX/2MST4TX/2SSC4TX：1,031,180 小时
IM-6700A-4MSC2TX：530,268 小时
IM-6700A-4MST2TX：537,942 小时
IM-6700A-4SSC2TX：4,359,518 小时
IM-6700A-6MSC：366,119 小时
IM-6700A-6MST/6SSC：365,741 小时
IM-6700A-8PoE：338,800 小时
IM-6700A-8SFP：3,510,110 小时
IM-6700A-8TX：10,412,400 小时
标准

Telcordia (Bellcore)，GB

保修期限

5 年
详情

请参阅 www.moxa.com.cn/warranty

下载产品资料表

支持文件

名称	类型	语言	版本	发布日期
Declaration of Conformity for IKS-6726A/6728A with IM-6700A Module Series 359.8 KB	声明书	英文	v1.0	2023年11月9日 2023年11月9日
QIG for IKS-6726A/IKS-6728A Series 1.1 MB	QIG	英文	v3.4	2021年5月7日 2021年5月7日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches 558.3 KB	技术说明	英文	v1.0	2019年2月12日 2019年2月12日
IM-6700A Module 系列产品资料表 1.6 MB	产品资料表	中文	v1.0	2018年11月12日 2018年11月12日
2D CAD for IM-6700A-2MSC4TX 394.8 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for IM-6700A-2MST4TX 386.4 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for IM-6700A-2SSC4TX 394.8 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for IM-6700A-4MSC-2TX 309.7 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for IM-6700A-4MST-2TX 395.1 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for IM-6700A-4SSC-2TX 248.4 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for IM-6700A-6MSC 300.8 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for IM-6700A-6MST 348.1 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for IM-6700A-6SSC 300.8 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for IM-6700A-8SFP 439.7 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for IM-6700A-8TX 397.1 KB	2D CAD	英文		2018年1月19日 2018年1月19日

可用型号 (12)

显示图片

	比较 IM-6700A-8TX	比较 IM-6700A-8SFP	比较 IM-6700A-2MSC4TX	比较 IM-6700A-4MSC2TX
10/100BaseT(X) 端口	8	–	4	2
100BaseFX 端口多模, SC 接头	–	–	2	4
100BaseFX 端口多模, ST 接头	–	–	–	–
100BaseFX 端口单模, SC 接头	–	–	–	–
100Base SFP 端口	–	8	–	–
	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹

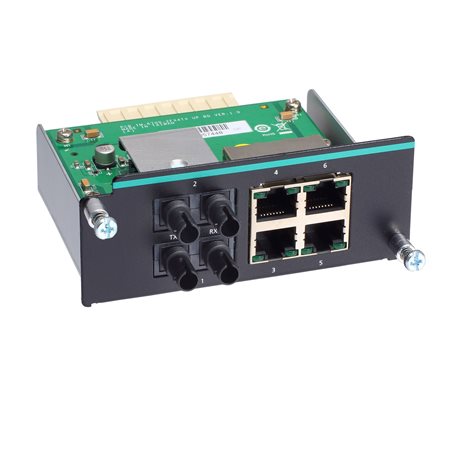

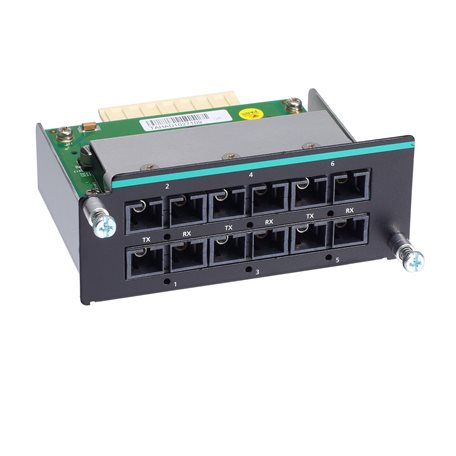

	比较 IM-6700A-6MSC	比较 IM-6700A-2MST4TX	比较 IM-6700A-4MST2TX	比较 IM-6700A-6MST
10/100BaseT(X) 端口	–	4	2	–
100BaseFX 端口多模, SC 接头	6	–	–	–
100BaseFX 端口多模, ST 接头	–	2	4	6
100BaseFX 端口单模, SC 接头	–	–	–	–
100Base SFP 端口	–	–	–	–
	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹

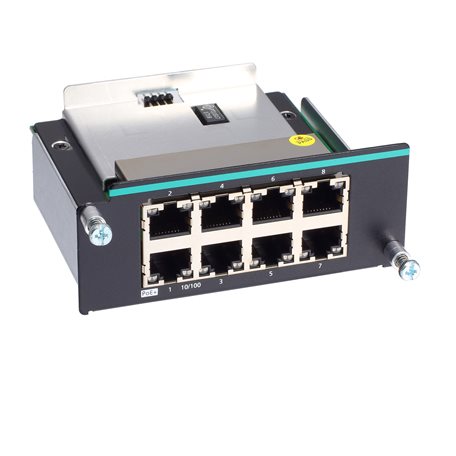

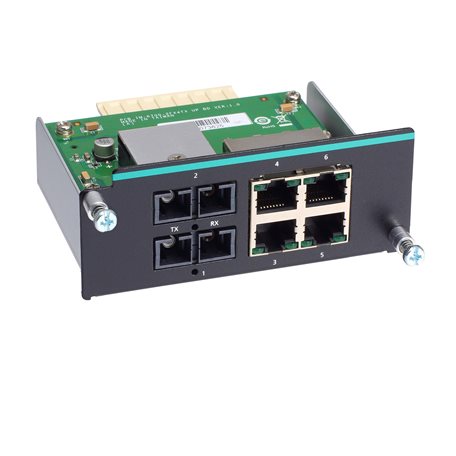

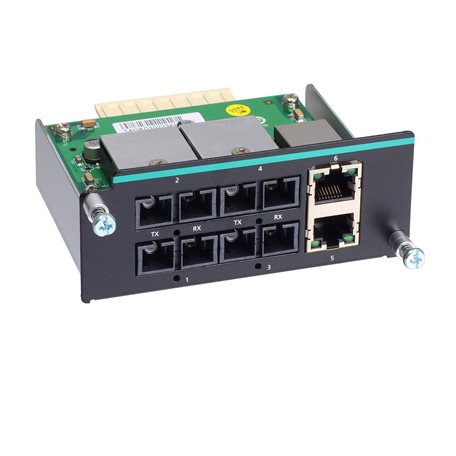

	比较 IM-6700A-2SSC4TX	比较 IM-6700A-4SSC2TX	比较 IM-6700A-6SSC	比较 IM-6700A-8PoE
10/100BaseT(X) 端口	4	2	–	8 (PoE+ ports)
100BaseFX 端口多模, SC 接头	–	–	–	–
100BaseFX 端口多模, ST 接头	–	–	–	–
100BaseFX 端口单模, SC 接头	2	4	6	–
100Base SFP 端口	–	–	–	–
	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹
