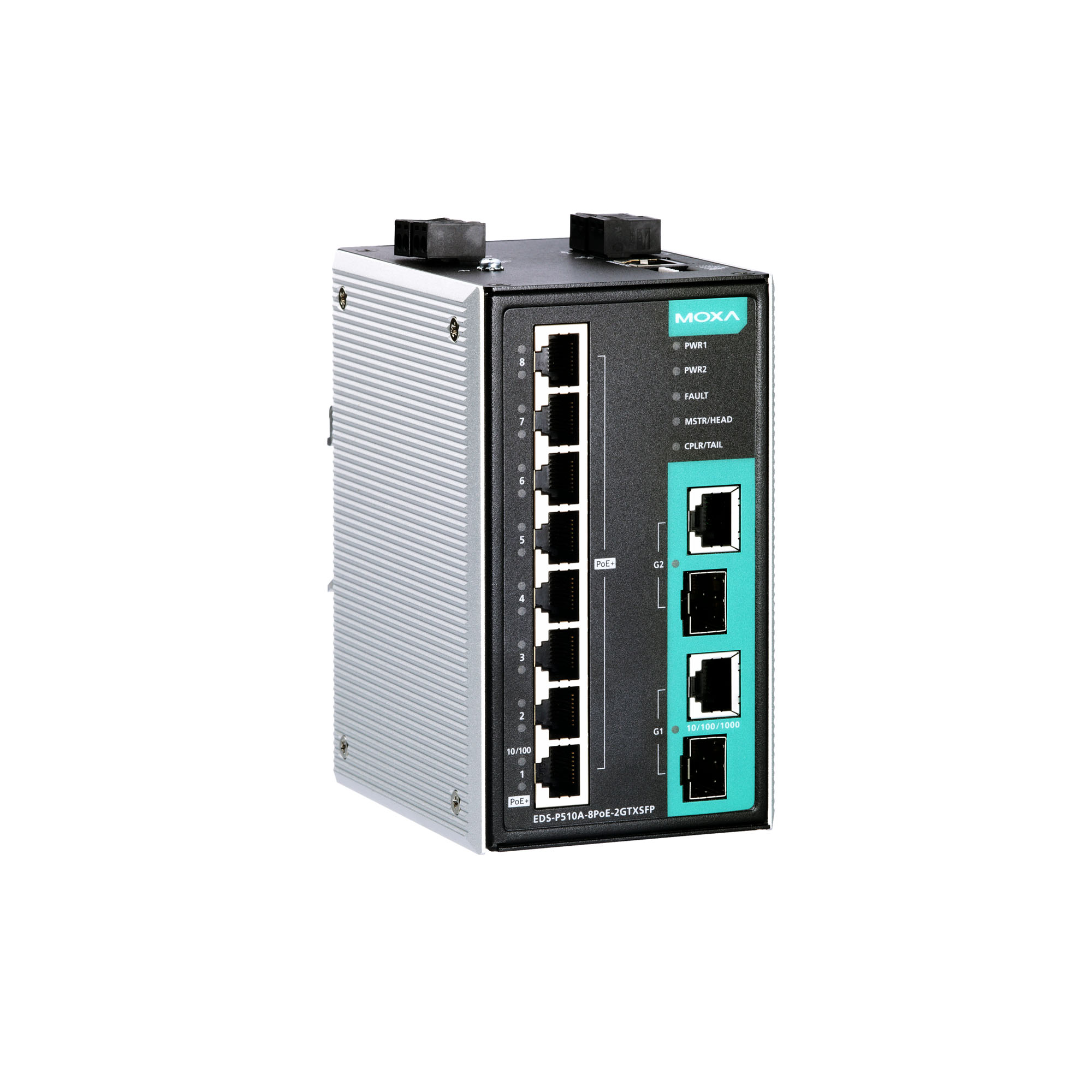

EDS-P510A 系列

8+2G 端口千兆 PoE+ 网管型以太网交换机,带 8 端口 IEEE 802.3af/at PoE+

moxa-eds-p510a-series-image-1-(1).jpg | Moxa

特点和优势

  • 8 个内置 PoE+ 端口,符合 IEEE 802.3af/at
  • 每个 PoE+ 端口供电可达 36 W
  • 3 kV LAN 浪涌保护,适用于极端户外环境
  • 支持 PoE 诊断,可对受电设备进行模式分析
  • 2 个千兆 Combo 端口,用于高带宽和远距离通信
  • -40 至 75°C 温度下,PoE+ 满载运行功率可达 240 W
  • MXstudio 轻松实现可视化的工业网络管理
  • V-ON™ 支持毫秒级组播数据和视频网络恢复

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

Moxa 的 EDS-P510A 系列配备 8 个 10/100BaseT(X)、802.3af (PoE) 和 802.3at (PoE+) 以太网端口,以及 2 个 Combo 千兆以太网端口。EDS-P510A-8PoE 以太网交换机在标准模式下可为每个 PoE+ 端口提供高达 30 W 的功率,并支持高达 36 W 的高功率输出,适用于重型工业 PoE 设备,如配备刮水器/加热器的防风雨 IP 监控摄像头、高性能无线接入点和 IP 电话。EDS-P510A 以太网系列功能多样,其 SFP 光纤端口可支持从设备到控制中心高达 80 km 的数据传输距离,并且提供高水平的抗电磁干扰能力。

这款以太网交换机支持各种管理功能,包括 STP/RSTP、Turbo Ring、Turbo Chain、PoE 电源管理、PoE 设备自检、PoE 电源排程、PoE 诊断、IGMP、VLAN、QoS、RMON、带宽管理和端口镜像。EDS-P510A 系列专为严苛的户外应用而设计,可提供 3 kV 浪涌保护,提高了 PoE 系统的可靠性。



其他特点和优势

  • 支持不同的 PoE 输出设置(36 W 高功率、强制和传统模式),更大限度地提高受电设备的兼容性

  • 支持智能 PoE 功能(PoE 诊断、PD 故障检查、PoE 排程、PoE 事件警告),可提高 PoE 工作效率

  • 命令行界面 (CLI),可快速配置主要管理功能

  • DHCP Option 82,用于不同策略分配 IP 地址

  • 支持 EtherNet/IP 和 Modbus TCP 协议的设备管理和监控

  • 支持 Turbo Ring 和 Turbo Chain(自愈时间 < 20 ms @ 250 台交换机),以及 千兆以太网自愈时间 < 50 ms RSTP/STP 和 MSTP 网络冗余

  • 兼容 PROFINET 协议,可实现透明数据传输

  • IGMP snooping 和 GMRP,用于过滤组播流量

  • 基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP,可简化网络规划

  • QoS(IEEE 802.1p/1Q 和 TOS/DiffServ)提高了网络稳定性

  • 端口聚合,可优化网络带宽

  • TACACS+、IEEE 802.1X、SNMPv3、HTTPS 和 SSH,用于增强网络安全性

  • 基于 MAC 地址的端口锁定功能,防止未经授权的访问

  • SNMPv1/v2c/v3 支持不同级别的网络管理

  • RMON 支持主动、高效的网络监控

  • 带宽管理,可预防出现不稳定的网络状态

  • 支持端口镜像功能,便于在线调试

  • 通过电子邮件和继电器输出自动发出异常警告



  • Combo 端口(10/100/1000BaseT(X) 或 100/1000BaseSFP+)

    2
    全/半双工模式
    自动 MDI/MDI-X 连接
    速率自适应

  • PoE 端口(10/100BaseT(X),RJ45 接头)

    8
    全/半双工模式
    自动 MDI/MDI-X 连接
    速率自适应

  • 标准

    IEEE 802.1D-2004,用于生成树协议 (STP)
    IEEE 802.1p,用于服务等级
    IEEE 802.1Q,用于 VLAN 标记
    IEEE 802.1s,用于多生成树协议 (MSTP)
    IEEE 802.1w,用于快速生成树协议 (RSTP)
    IEEE 802.1X,用于授权认证
    IEEE 802.3,用于 10BaseT
    IEEE 802.3ab,用于 1000BaseT(X)
    IEEE 802.3ad,用于 LACP 端口聚合
    IEEE 802.3af/at,用于 PoE/PoE+ 输出
    IEEE 802.3u,用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3x,用于流量控制
    IEEE 802.3z,用于 1000BaseSX/LX/LHX/ZX

  • 过滤

    GMRP、GVRP、IGMP v1/v2、基于端口的 VLAN

  • 工业协议

    EtherNet/IP、Modbus TCP

  • 管理

    Back Pressure Flow Control(背压流量控制)、BOOTP、DDM、DHCP Option 66/67/82、DHCP Server/Client、Fiber check、Flow control(流量控制)、IPv4/IPv6、LLDP、Port Mirror(端口镜像)、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP

  • MIB

    Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1、2、3、9、RSTP MIB

  • 冗余协议

    LACP、链路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2

  • 安全

    HTTPS/SSL、端口锁定、RADIUS、TACACS+、SSH

  • 对时服务

    NTP Server/Client,SNTP

  • IGMP 分组

    1024

  • MAC 地址表大小

    8 K

  • 最大 VLAN 数量

    64

  • 数据包缓冲区大小

    1 Mb

  • 优先级队列

    4

  • VLAN ID 范围

    VID 1 至 4094

  • Console 端口

    RS-232(TxD、RxD、GND),10-pin RJ45(19200、n、8、1)

  • 以太网接口

    Turbo Ring、Master、耦合器、预留

  • 报警功能通道

    1,继电器输出:0.5 A @ 48 VDC

  • 数字输入通道

    1

  • 数字输入

    最大输入电流: 8 mA
    +13 至 +30 V 表示状态 1
    -30 至 +3 V 表示状态 0

  • 输入电压

    48 VDC,冗余双电源输入

  • 工作电压

    44 至 57 VDC

  • 输入电流

    5.36 A @ 48 VDC

  • 功耗(最大)

    最大 17.28 W 满载,无 PD 损耗

  • 功率预算

    总 PD 损耗最大 240 W
    各 PoE 端口最大 36 W

  • 连接

    2 个可拆卸 2 触点接线端子

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    79.2 x 135 x 105 mm(3.12 x 5.31 x 4.13 英寸)

  • 重量

    1030 g (2.28 lb)

  • 安装

    导轨式安装,壁挂式安装(带可选套件)

  • 工作温度

    EDS-P510A-8PoE-2GTXSFP:-10 至 60°C(14 至 140°F)
    EDS-P510A-8PoE-2GTXSFP-T:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 安全

    UL 508

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:20 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:2 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 危险环境

    Class I Division 2

  • 轨道交通

    EN 50121-4

  • 交通控制

    NEMA TS2

  • 自由落体

    IEC 60068-2-31

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 时间

    708,972 小时

  • 标准

    Telcordia (Bellcore),GB

软件、固件和驱动程序

筛选

名称 类型 版本 操作系统 发布日期
MXview Trial Version
331.7 MB
软件包 v3.0
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
2019年3月21日 2019年3月21日 发布说明
EDS file for EDS-P510A Series
34.1 KB
软件包 v1.4
2018年1月18日 2018年1月18日 发布说明
EtherNet/IP AOI (10P) for EDS-P510A Series
82.9 KB
软件包 v1.2.0
2018年1月18日 2018年1月18日 发布说明
Firmware for EDS-P510A Series
1.9 MB
固件 v3.8
2017年5月3日 2017年5月3日 发布说明
SNMP MIB file for EDS-P510A Series
149.4 KB
软件包 v3.7
2017年5月3日 2017年5月3日 发布说明

支持文件

名称 类型 语言 版本 发布日期
EDS-P510A 系列产品资料表
1.8 MB
产品资料表 中文 v1.1 2019年8月27日 2019年8月27日
QIG for EDS-P510A Series
1.2 MB
QIG 英文 v3.2 2019年3月18日 2019年3月18日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
技术说明 英文 v1.0 2019年2月12日 2019年2月12日
2D CAD for EDS-P510A-8PoE
100.8 KB
2D CAD 英文 2018年1月19日 2018年1月19日
Moxa Command Line Interface (FW 4.x) User's Manual
2.3 MB
手册 英文 v5.2 2017年10月19日 2017年10月19日
Moxa Managed Ethernet Switch User's Manual
5.0 MB
手册 英文 v9.5 2017年10月16日 2017年10月16日
Communication Redundancy User's Manual
1.2 MB
手册 英文 v5.0 2014年8月13日 2014年8月13日
Industrial Protocols User's Guide
6.9 MB
手册 英文 v6.0 2014年6月2日 2014年6月2日
