MDS-G4028-L3 系列

28G 端口三层全千兆模块化网管型工业以太网交换机

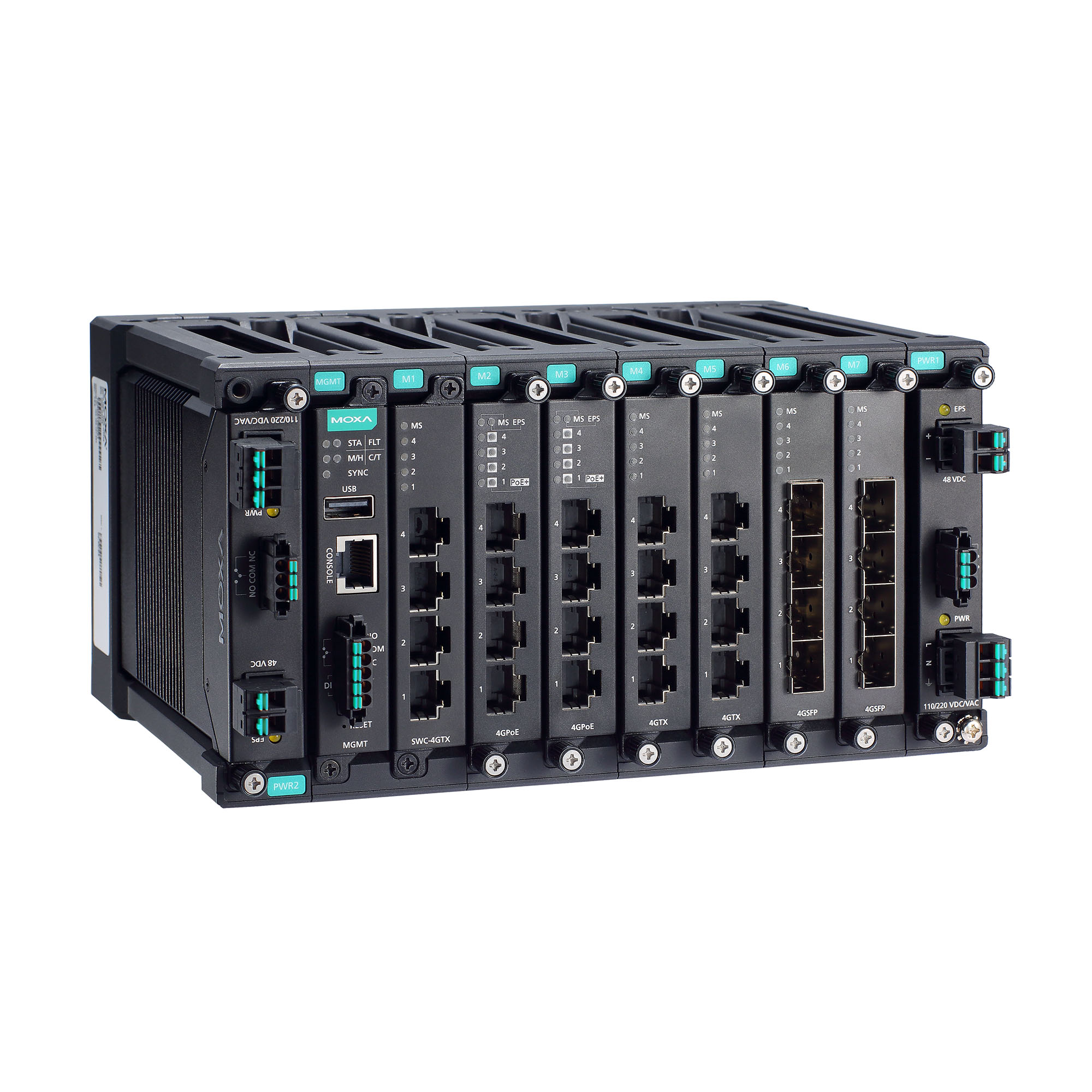

moxa-mds-g4028-l3-series-image-(1).jpg | Moxa

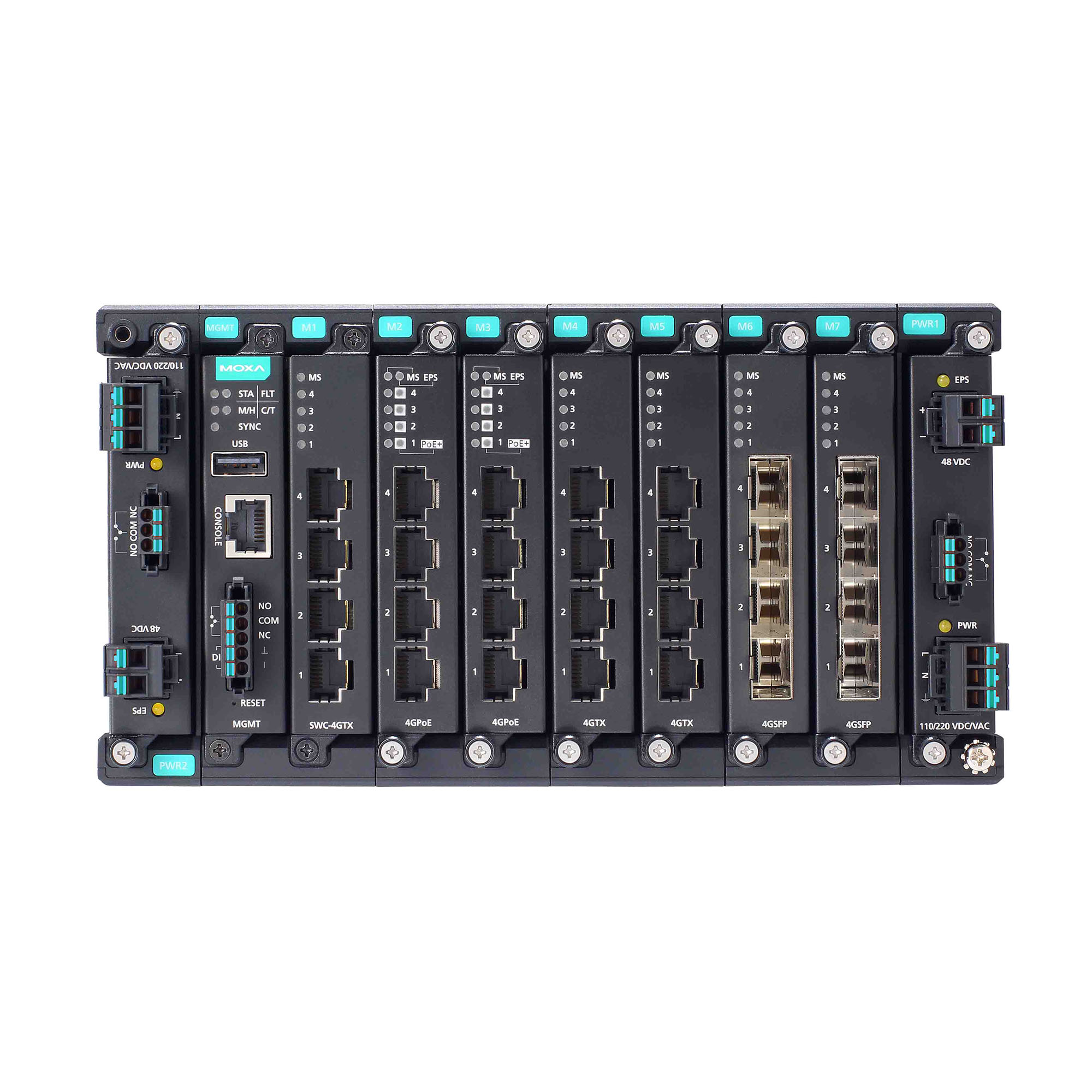

moxa-mds-g4028-l3-series-image-1-(1).jpg | Moxa

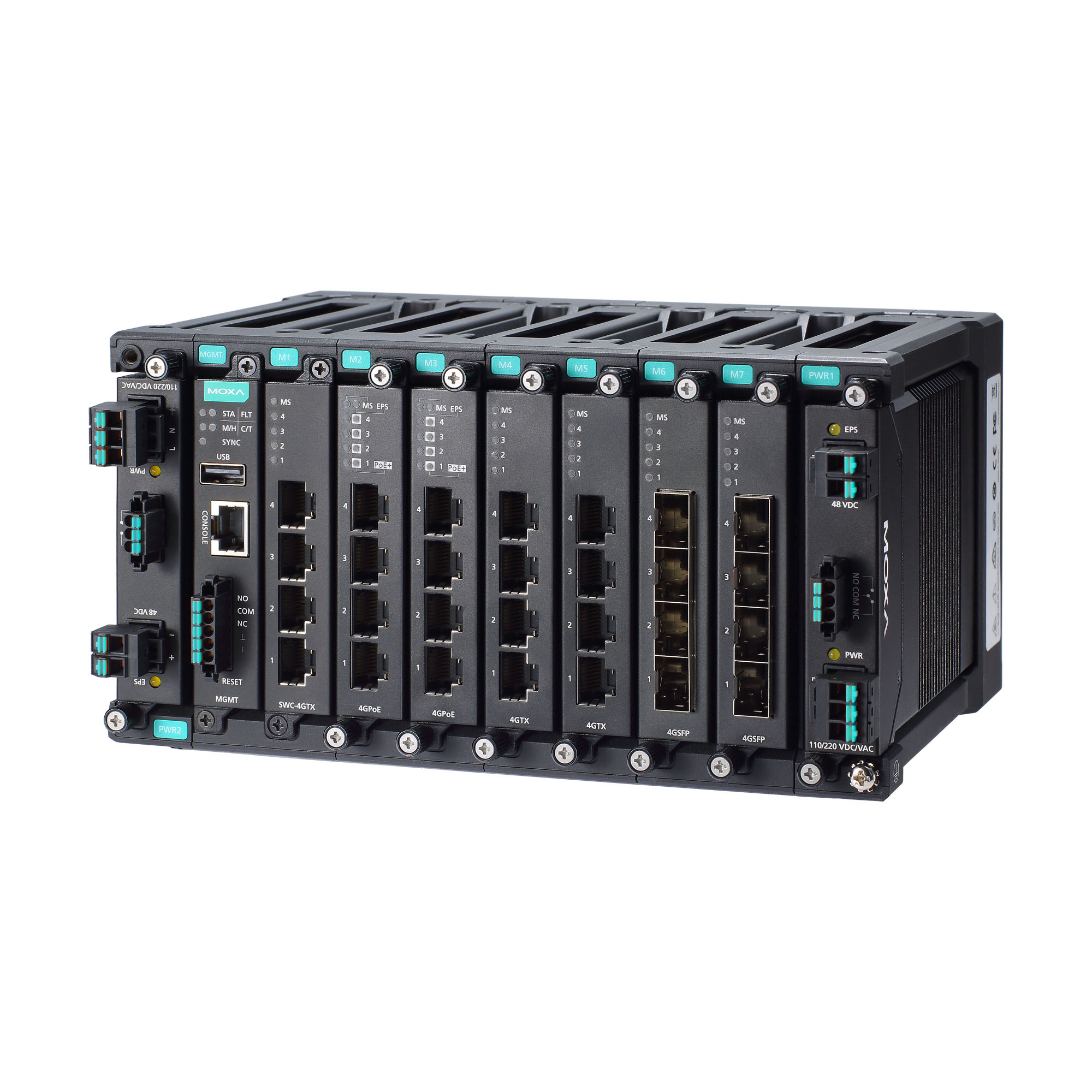

moxa-mds-g4028-l3-series-image-2-(1).jpg | Moxa

特点和优势

  • 三层路由功能支持不同局域网的通信
  • 多接口类型 4 端口模块提供了多功能性
  • 采用无需工具的设计,无需关闭交换机,即可轻松添加或更换模块
  • 外形超紧凑,且支持多种安装方式,可实现灵活安装
  • 坚固的压铸设计,可在恶劣环境下使用
  • 采用基于 HTML5 的直观 Web 界面,可针对不同平台带来无缝体验

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-nema-ts2-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa

联系销售人员

介绍

MDS-G4028–L3 系列模块化交换机配备多达 28 个千兆以太网端口,包括 4 个内嵌固定端口、6 个接口模块扩展插槽和 2 个电源模块插槽,可为各种应用提供充足的灵活性。 高度紧凑的 MDS-G4000–L3 系列专为满足日益增长的网络需求而设计,简化了安装和维护步骤,并采用可热插拔模块设计,使用户能够在不关闭交换机或中断网络操作的情况下轻松更换或添加模块。

多个以太网模块(RJ45、SFP 和 PoE+)和电源输入(24/48 VDC、110/220 VAC/VDC)提供了更大的灵活性,适用于不同的工作环境,并提供了一个自适应全千兆以太网平台,可满足作为以太网汇聚/接入交换机所需的多功能性和带宽。MDS-G4000–L3 系列交换机采用适合狭窄空间的紧凑型设计,安装方法多样,无需工具即可完成模块安装,不必借助资深工程师的帮助就能够轻松灵活地进行多种部署。MDS-G4000 系列的外壳坚固耐用,已通过多项工业认证,能够在变电站、矿区、ITS 以及石油和天然气应用等恶劣和危险的环境下可靠运行。MDS-G4000 系列支持冗余双电源模块,实现了高可靠性和可用性,同时可选的低压和高压电源模块为用户提供了极大的灵活性,可满足不同应用的电源需求。

支持三层路由功能,可支持这类交换机适用于跨网域部署,是大规模工业网络应用的理想之选。 此外,MDS-G4000–L3 系列配备了基于 HTML5 的用户友好型 Web 界面,可提供跨不同平台和浏览器的流畅用户体验。



  • 预装模块

    4 个内嵌固定千兆以太网端口

  • 模块

    6 个用于可选 4 端口 FE/GE 模块的插槽

  • 插槽组合

    更多信息,请参阅 LM-7000H 模块系列产品资料表

  • 标准

    IEEE 802.3,用于 10BaseT
    IEEE 802.3u,用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3ab,用于 1000BaseT(X)
    IEEE 802.3z,用于 1000BaseX
    IEEE 802.3x,用于流量控制
    IEEE 802.3ad,用于 LACP 端口聚合
    IEEE 802.1Q,用于 VLAN 标记
    IEEE 802.1D-2004,用于生成树协议 (STP)
    IEEE 802.1w,用于快速生成树协议 (RSTP)
    IEEE 802.1p,用于服务等级
    IEEE 802.1X,用于授权认证
    IEEE 802.3af/at,用于 PoE/PoE+ 输出

  • 管理

    IPv4/IPv6、Flow control(流量控制)、Back Pressure Flow Control(背压流量控制)、DHCP Server/Client、ARP、RARP、LLDP、Port Mirror(端口镜像)、Linkup Delay(链路恢复延迟)、SMTP、SNMP Trap、SNMP Inform、SNMPv1/v2c/v3、RMON、TFTP、SFTP、HTTP、HTTPS、Telnet、Syslog、Private MIB(私有 MIB)、Loopback interface(环回接口)

  • 过滤

    GMRP、GVRP、GARP、802.1Q VLAN、IGMP Snooping v1/v2/v3、IGMP Querier

  • 冗余协议

    STP、RSTP、Turbo Ring v2、Turbo Chain、环网耦合、双归属、链路聚合

  • 路由冗余

    VRRP

  • 安全

    广播风暴保护、速率限制、信任访问控制、静态端口锁定、MAC Sticky、HTTPS/SSL、SSH、RADIUS、TACACS+、登录和密码策略

  • 对时服务

    SNTP、NTP Server/Client、NTP 授权认证

  • 协议

    IPv4/IPv6、TCP/IP、UDP、ICMP、ARP、RARP、TFTP、DNS、NTP Client、DHCP Server、DHCP Client、802.1X、QoS、HTTPS、HTTP、Telnet、SMTP、SNMPv1/v2c/v3、RMON、Syslog

  • 单播路由

    OSPF、静态路由

  • MIB

    P-BRIDGE MIB、Q-BRIDGE MIB、IEEE8021-SPANNING-TREE-MIB、IEEE8021-PAEMIB、IEEE8023-LAG-MIB、LLDP-EXT-DOT1-MIB、LLDP-EXT-DOT3-MIB、SNMPv2-MIB、RMON MIB Groups 1、2、3、9

  • MAC 地址表大小

    16 K

  • 最大 VLAN 数量

    256

  • VLAN ID 范围

    VID 1 至 4094

  • IGMP 分组

    1024

  • 优先级队列

    8

  • 数据包缓冲区大小

    12 Mb

  • Console 端口

    RS-232(TxD、RxD、GND),8-pin RJ45(115200、n、8、1)

  • USB 接头

    USB Type A(预留)

  • 数字输入通道

    1(MGMT 模块)

  • 数字输入

    +13 至 +30 V 表示状态 1
    -30 至 +3 V 表示状态 0
    最大输入电流:8 mA

  • 报警功能通道

    3(MGMT、PWR1、PWR2 模块)
    继电器输出:2 A @ 30 VDC

  • 输入电压

    安装 PWR-HV-P48:
    110/220 VDC,110 VAC,60 HZ,220 VAC,50 Hz,PoE:48 VDC

    安装 PWR-LV-P48:
    24/48 VDC,PoE:48 VDC

    安装 PWR-HV-NP:
    110/220 VDC,110 VAC,60 HZ,220 VAC,50 Hz

    安装 PWR-LV-NP:
    24/48 VDC

  • 工作电压

    安装 PWR-HV-P48:
    88 至 300 VDC,90 至 264 VAC,47 至 63 Hz,PoE:46 至 57 VDC

    安装 PWR-LV-P48:
    18 至 72 VDC(24/48 VDC,针对危险环境),PoE:46 至 57 VDC(48 VDC,针对危险环境)

    安装 PWR-HV-NP:
    88 至 300 VDC,90 至 264 VAC,47 至 63 Hz

    安装 PWR-LV-NP:
    18 至 72 VDC

  • 输入电流

    安装 PWR-HV-P48:
    最大 0.11 A @ 110 VDC
    最大 0.06 A @ 220 VDC
    最大 0.29 A @ 110 VAC
    最大 0.18 A @ 220 VAC

    安装 PWR-LV-P48/PWR-LV-NP:
    最大 0.53 A @ 24 VDC
    最大 0.28 A @ 48 VDC

  • 最大 PoE 电源输出/端口

    36 W

  • PoE 功率预算总量

    最大 360 W(带一个电源),针对 PD 总耗,基于 48 VDC 输入,面向 PoE 系统
    最大 360 W(带一个电源),针对 PD 总耗,基于 53–57 VDC 输入,面向 PoE+ 系统
    最大 720 W(带两个电源),针对 PD 总耗,基于 48 VDC 输入,面向 PoE 系统
    最大 720 W(带一个电源),针对 PD 总耗,基于 53–57 VDC 输入,面向 PoE+ 系统

  • 过载电流保护

    支持

  • 反接保护

    支持

  • IP 等级

    IP40

  • 尺寸

    218 x 115 x 163.25 mm(8.59 x 4.53 x 6.44 英寸)

  • 重量

    2840 g (6.27 lb)

  • 安装

    导轨式安装、壁挂式安装(带可选套件)、机架式安装(带可选套件)

  • 工作温度

    标准温度型号:-10 至 60°C(-14 至 140°F)
    宽温型号:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 安全

    EN 62368-1、IEC 62368-1、UL 62368-1、IEC 60950-1

  • EMC

    EN 55032/35

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:8 kV;空气:15 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:20 V/m
    IEC 61000-4-4 EFT:电源:4 kV;信号:4 kV
    IEC 61000-4-5 Surge:电源:4 kV;信号:4 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF
    IEC 61000-4-11:电压骤降和电压中断

  • 轨道交通

    EN 50121-4

  • 交通控制

    NEMA TS2

  • 冲击

    IEC 60068-2-27

  • 自由落体

    IEC 60068-2-31

  • 振动

    IEC 60068-2-6

  • 变电站

    IEEE 1613、IEC 61850-3

  • 时间

    966,801 小时

  • 标准

    Telcordia SR332

软件、固件和驱动程序

筛选

名称 类型 校驗和 版本 操作系统 发布日期
Software Package for MXview One Series (Windows version)
374.0 MB
软件包
SHA-512
v1.3.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
2024年1月31日 2024年1月31日 发布说明
Software Package for MXview One Series (Linux version)
333.4 MB
软件包
SHA-512
v1.3.0
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
2024年1月31日 2024年1月31日 发布说明
Software Package for MDS-G4000-L3 Series (EDS file)
148.1 KB
软件包
SHA-512
v4.0
2023年9月26日 2023年9月26日 发布说明
Software Package for MDS-G4000-L3 Series (AOI file)
57.0 KB
软件包
SHA-512
v1.0
2023年9月26日 2023年9月26日 发布说明
Software Package for MDS-G4000-L3 Series (MIB file)
400.6 KB
软件包
SHA-512
v4.0
2023年9月26日 2023年9月26日 发布说明
Firmware for MDS-G4000-L3 Series
67.3 MB
固件
SHA-512
v4.0
2023年9月26日 2023年9月26日 发布说明

支持文件

名称 类型 语言 版本 发布日期
MOXA_FOSS_Statement_MX-NOSv4-x
2.2 MB
声明书 英文 v1.0 2024年7月22日 2024年7月22日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 Command Line Interface User Manual
5.4 MB
手册 英文 v1.2 2024年6月26日 2024年6月26日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 User Manual
18.7 MB
手册 英文 v1.3 2024年6月26日 2024年6月26日
QIG for MDS-G4000/MDS-G4000-L3 Series
2.1 MB
QIG 英文 v1.6 2023年9月26日 2023年9月26日
Moxa Managed Switch Next-generation OS (v4.x) Layer 3 Command Line Interface User Manual
1.6 MB
手册 英文 v1.0 2023年9月26日 2023年9月26日
Moxa Managed Switch Next-generation OS (v4.x) Layer 3 User Manual
3.1 MB
手册 英文 v1.0 2023年6月28日 2023年6月28日
MDS-G4028-L3 系列产品资料表
2.1 MB
产品资料表 中文 v1.0 2021年6月21日 2021年6月21日
2D CAD for MDS-G4028-L3 Series
2.6 MB
2D CAD 英文 2021年6月21日 2021年6月21日

可用型号 (2)

显示图片
moxa-mds-g4028-l3-image.jpg | MoxaMDS-G4028-L3moxa-mds-g4028-l3-t-image.jpg | MoxaMDS-G4028-L3-T
33
端口总数2828
100/1000BaseSFP 插槽Up to 24Up to 24
10/100/1000BaseT(X) 端口 (RJ45 接头)Up to 28Up to 28
PoE 10/100/1000BaseT(X) 端口 (RJ45 接头)Up to 24Up to 24
10/100BaseT(X) 端口 (RJ45 接头)Up to 24Up to 24
PoE 10/100BaseT(X) 端口 (RJ45 接头)Up to 24Up to 24
工作温度-10 to 60°C-40 to 75°C
