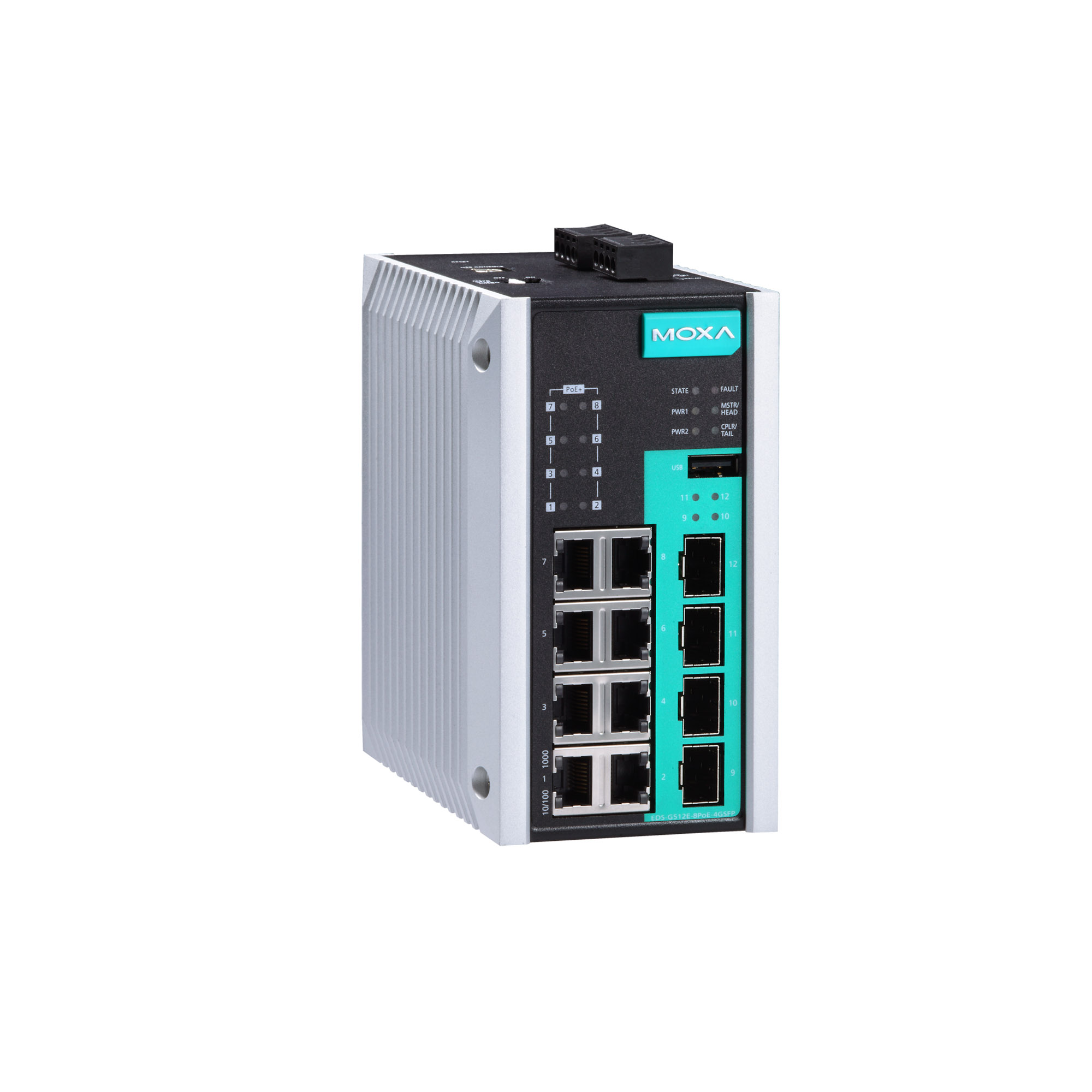

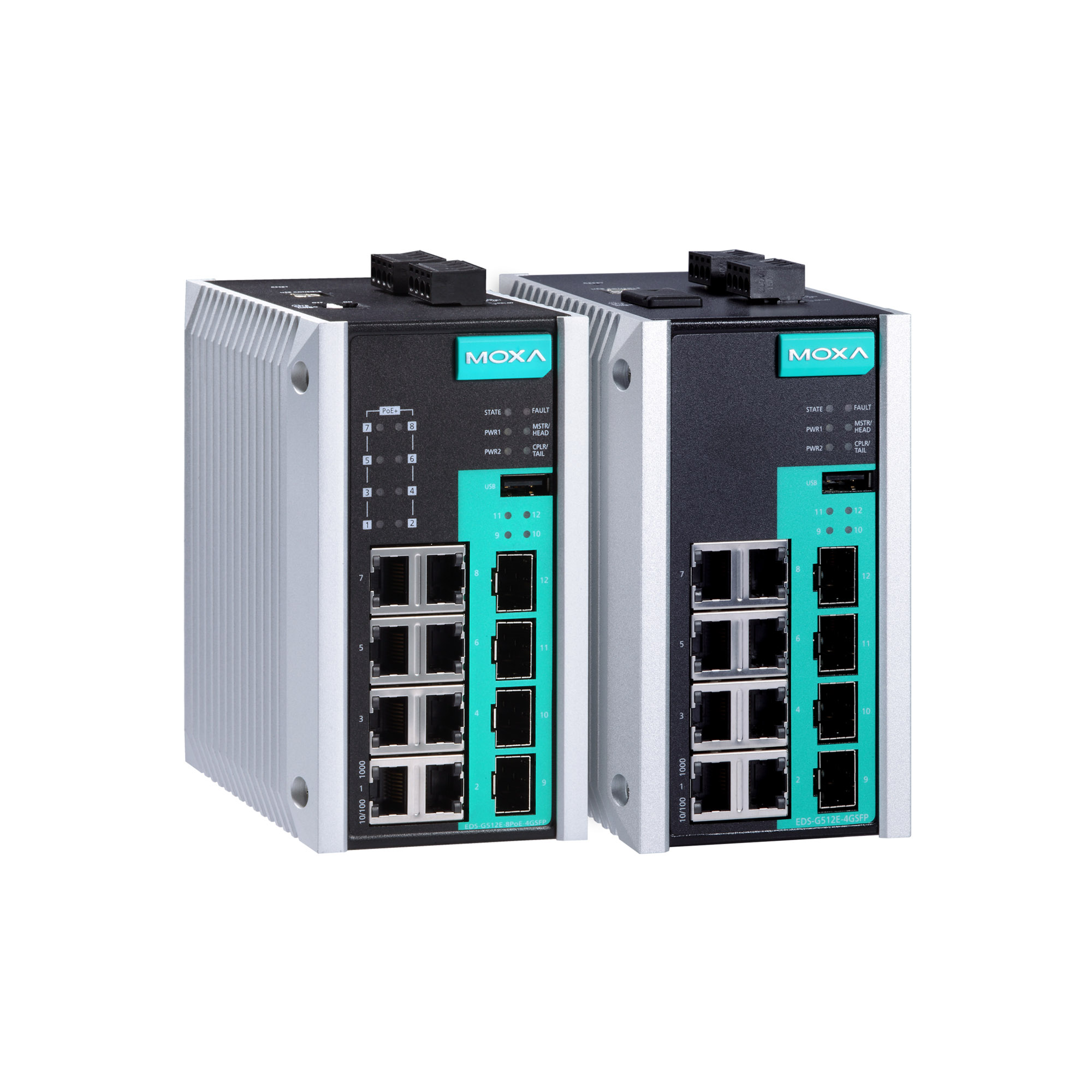

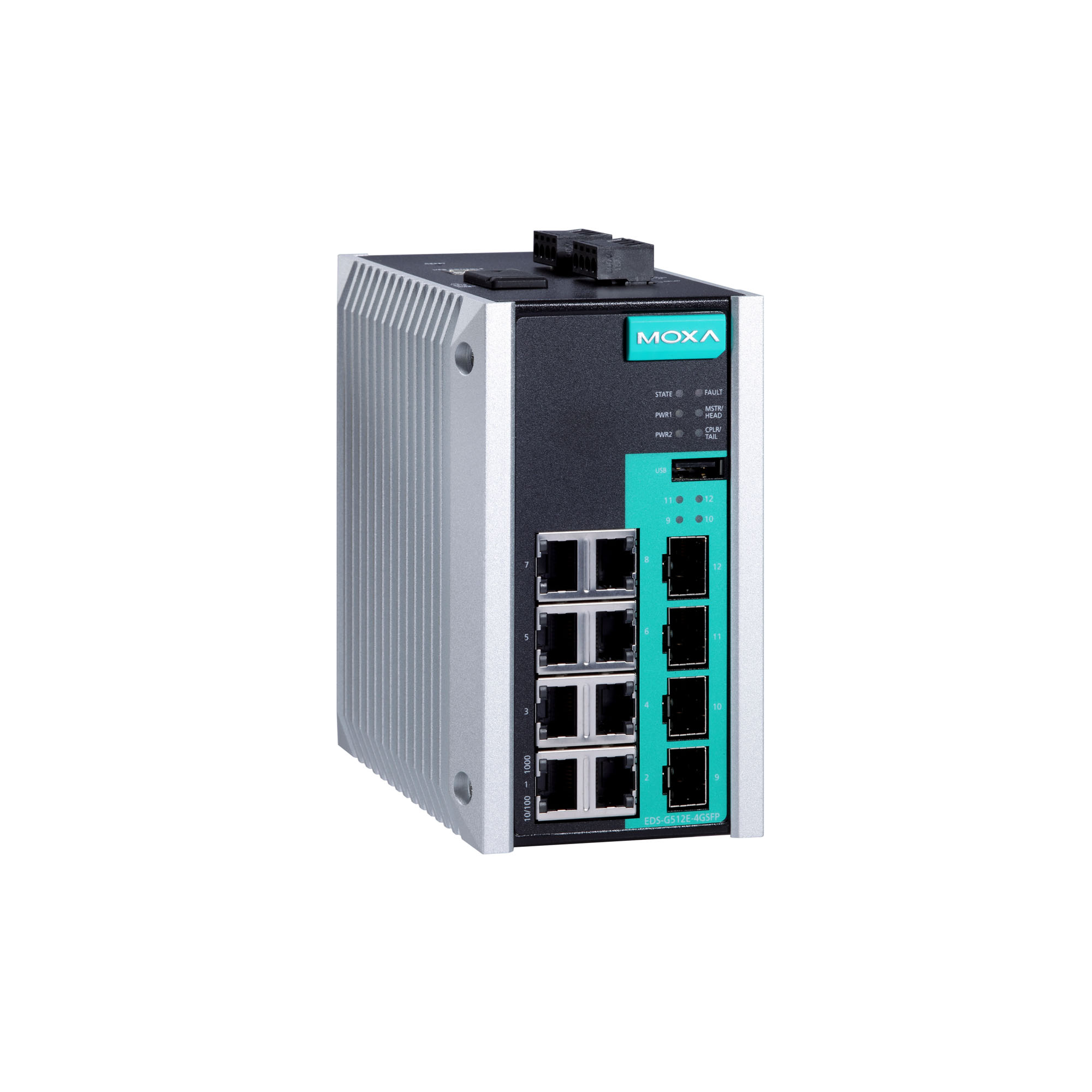

EDS-G512E 系列

12G 端口全千兆网管型工业以太网交换机,带 8 端口 PoE+ 可选

moxa-eds-g512e-series-image-1-(1).jpg | Moxa
moxa-eds-g512e-series-image-2-(1).jpg | Moxa
moxa-eds-g512e-series-image-3-(1).jpg | Moxa

特点和优势

  • 8 个 IEEE 802.3af 和 IEEE 802.3at PoE+ 标准端口
  • 高功率模式下,每个 PoE+ 端口供电可达 36 W
  • 支持 Turbo Ring 和 Turbo Chain(自愈时间 < 50 ms @ 250 台交换机),以及 RSTP/STP/MSTP 网络冗余
  • RADIUS、TACACS+、MAB 授权认证、SNMPv3、IEEE 802.1X、MAC ACL、HTTPS、SSH 和 Sticky MAC 地址,用于增强网络安全
  • 基于 IEC 62443 的安全功能
  • 支持 EtherNet/IP、PROFINET 和 Modbus TCP 协议的设备管理和监控
  • MXstudio 轻松实现可视化工业网络
  • V-ON™ 支持毫秒级组播数据和视频网络恢复

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-dnv-gl-certification-logo-image.png | Moxa

联系销售人员

介绍

EDS-G512E 系列配备 12 个千兆以太网端口和多达 4 个光纤端口,非常适用于将现有网络升级至千兆速率,或者构建新的全千兆骨干网络。这款交换机还配备 8 个 10/100/1000BaseT(X)、802.3af (PoE) 和 802.3at (PoE+) 的端口选件,用于连接高带宽需求的 PoE 设备。千兆传输速率提高了带宽,实现高性能网络快速传输大量视频、语音和数据。

Turbo Ring、Turbo Chain、RSTP/STP 和 MSTP 等以太网冗余技术,增强了系统可靠性和骨干网络可用性。EDS-G512E 系列专为严苛要求的通信应用而设计,例如:视频和过程监控、ITS 和 DCS 系统,这些应用均可受益于可扩展的骨干通信网络。



其他特点和优势

  • 命令行界面 (CLI),可快速配置主要管理功能

  • 高级 PoE 管理功能(PoE 端口设置、PD 故障检查和 PoE 排程)

  • DHCP Option 82,用于不同策略分配 IP 地址

  • 支持 EtherNet/IP、PROFINET 和 Modbus TCP 协议的设备管理和监控

  • IGMP snooping 和 GMRP,用于过滤组播流量

  • 基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP,可简化网络规划

  • 支持 ABC-02-USB(自动备份配置器),用于系统配置备份/恢复和固件升级

  • 支持端口镜像功能,便于在线调试

  • QoS(IEEE 802.1p/1Q 和 TOS/DiffServ)提高了网络稳定性

  • 端口聚合,可优化网络带宽

  • RADIUS、TACACS+、MAB 授权认证、SNMPv3、IEEE 802.1X、MAC ACL、HTTPS、SSH 和 Sticky MAC 地址,用于增强网络安全

  • SNMPv1/v2c/v3 支持不同级别的网络管理

  • RMON 支持主动、高效的网络监控

  • 带宽管理,可预防出现不稳定的网络状态

  • 基于 MAC 地址的端口锁定功能,防止未经授权的访问

  • 通过电子邮件和继电器输出自动发出异常警告



  • 报警功能通道

    1,纯电阻性负载:1 A @ 24 VDC

  • 按钮

    复位按钮

  • 数字输入通道

    1

  • 数字输入

    +13 至 +30 V 表示状态 1
    -30 至 +3 V 表示状态 0
    最大输入电流:8 mA

  • 10/100/1000BaseT(X) 端口(RJ45 接头)

    8
    速率自适应
    全/半双工模式
    自动 MDI/MDI-X 连接

  • PoE 端口(10/100/1000BaseT(X),RJ45 接头)

    EDS-G512E-8PoE-4GSFP:8

  • 100/1000BaseSFP 插槽

    4

  • 标准

    IEEE 802.3,用于 10BaseT
    IEEE 802.3u,用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3ab,用于 1000BaseT(X)
    IEEE 802.3z,用于 1000BaseSX/LX/LHX/ZX
    IEEE 802.3x,用于流量控制
    IEEE 802.1D-2004,用于生成树协议 (STP)
    IEEE 802.1w,用于快速生成树协议 (RSTP)
    IEEE 802.1s,用于多生成树协议 (MSTP)
    IEEE 802.1p,用于服务等级
    IEEE 802.1Q,用于 VLAN 标记
    IEEE 802.1X,用于授权认证
    IEEE 802.3ad,用于 LACP 端口聚合

  • 过滤

    802.1Q VLAN、基于端口的 VLAN、GVRP、IGMP v1/v2/v3、GMRP

  • 工业协议

    EtherNet/IP、Modbus TCP、PROFINET IO Device (Slave)

  • 管理

    LLDP、Back Pressure Flow Control(背压流量控制)、BOOTP、Port Mirror(端口镜像)、DHCP Option 66/67/82、DHCP Server/Client、Fiber check、Flow control(流量控制)、IPv4/IPv6、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP

  • MIB

    Ethernet-like MIB、MIB-II、Bridge MIB、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1、2、3、9、RSTP MIB

  • 冗余协议

    链路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2

  • 安全

    广播风暴保护、HTTPS/SSL、TACACS+、SNMPv3、MAB 授权认证、Sticky MAC、NTP 授权认证、MAC ACL、端口锁定、RADIUS、SSH、采用 TLS 的 SMTP

  • 对时服务

    NTP Server/Client、SNTP

  • IGMP 分组

    2048

  • 巨型帧大小

    9.6 KB

  • MAC 地址表大小

    8 K

  • 最大 VLAN 数量

    256

  • 数据包缓冲区大小

    4 Mb

  • 优先级队列

    4

  • VLAN ID 范围

    VID 1 至 4094

  • 存储端口

    USB Type A

  • LED 指示灯

    PWR1、PWR2、STATE、FAULT、10/100M(TP 端口)、1000M(TP 端口)、100/1000M(SFP 端口)、MSTR/HEAD、CPLR/TAIL、智能 PoE LED(仅限 EDS-G512E-8PoE-4GSFP 系列)

  • Console 端口

    USB 串口 console(Type B 接头)

  • DIP 开关

    Turbo Ring、Master、耦合器、预留

  • 连接

    2 个可拆卸 4 触点接线端子

  • 输入电流

    EDS-G512E-4GSFP 系列:0.34 A @ 24 VDC
    EDS-G512E-8PoE-4GSFP 系列:5.30 A @ 48 VDC

  • 输入电压

    冗余双电源输入:
    EDS-G512E-4GSFP 系列:12/24/48/-48 VDC
    EDS-G512E-8PoE-4GSFP 系列:48 VDC,冗余双电源输入

  • 工作电压

    EDS-G512E-4GSFP 系列:9.6 至 60 VDC
    EDS-G512E-8PoE-4GSFP 系列:44 至 57 VDC(建议 PoE+ 输出 > 50 VDC)

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 功率预算

    EDS-G512E-8PoE-4GSFP:总 PD 损耗最大 240 W
    EDS-G512E-8PoE-4GSFP:各 PoE 端口最大 36 W

  • 功耗(最大)

    最大 14.36 W 满载,无 PD 损耗
    注意:选择电源时,请检查 PD 电源功耗。

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    79.2 x 135 x 137 mm(3.1 x 5.3 x 5.4 英寸)

  • 重量

    1,440 g (3.18 lb)

  • 安装

    导轨式安装,壁挂式安装(带可选套件)

  • 工作温度

    标准型号:-10 至 60°C(14 至 140°F)
    宽温型号:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 安全

    EDS-G512E-4GSFP/EDS-G512E-8PoE-4GSFP 系列:UL 508
    EDS-G512E-8PoE-4GSFP 系列:EN 60950-1 (LVD)

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:8 kV;空气:15 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:4 kV;信号:4 kV
    IEC 61000-4-5 Surge:电源:4 kV;信号:4 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 危险环境

    EDS-G512E-4GSFP 系列:ATEX,Class I Division 2

  • 海事

    DNV-GL、LR、ABS、NK

  • 变电站

    IEC 61850-3,IEEE 1613

  • 轨道交通

    EN 50121-4

  • 交通控制

    NEMA TS2

  • 冲击

    IEC 60068-2-27

  • 自由落体

    IEC 60068-2-32

  • 振动

    IEC 60068-2-6

  • 时间

    EDS-G512E-4GSFP 系列:816,823 小时
    EDS-G512E-8PoE-4GSFP 系列:361,368 小时

  • 标准

    Telcordia (Bellcore),GB
