EDS-510E 系列

7+3G 端口千兆网管型工业以太网交换机

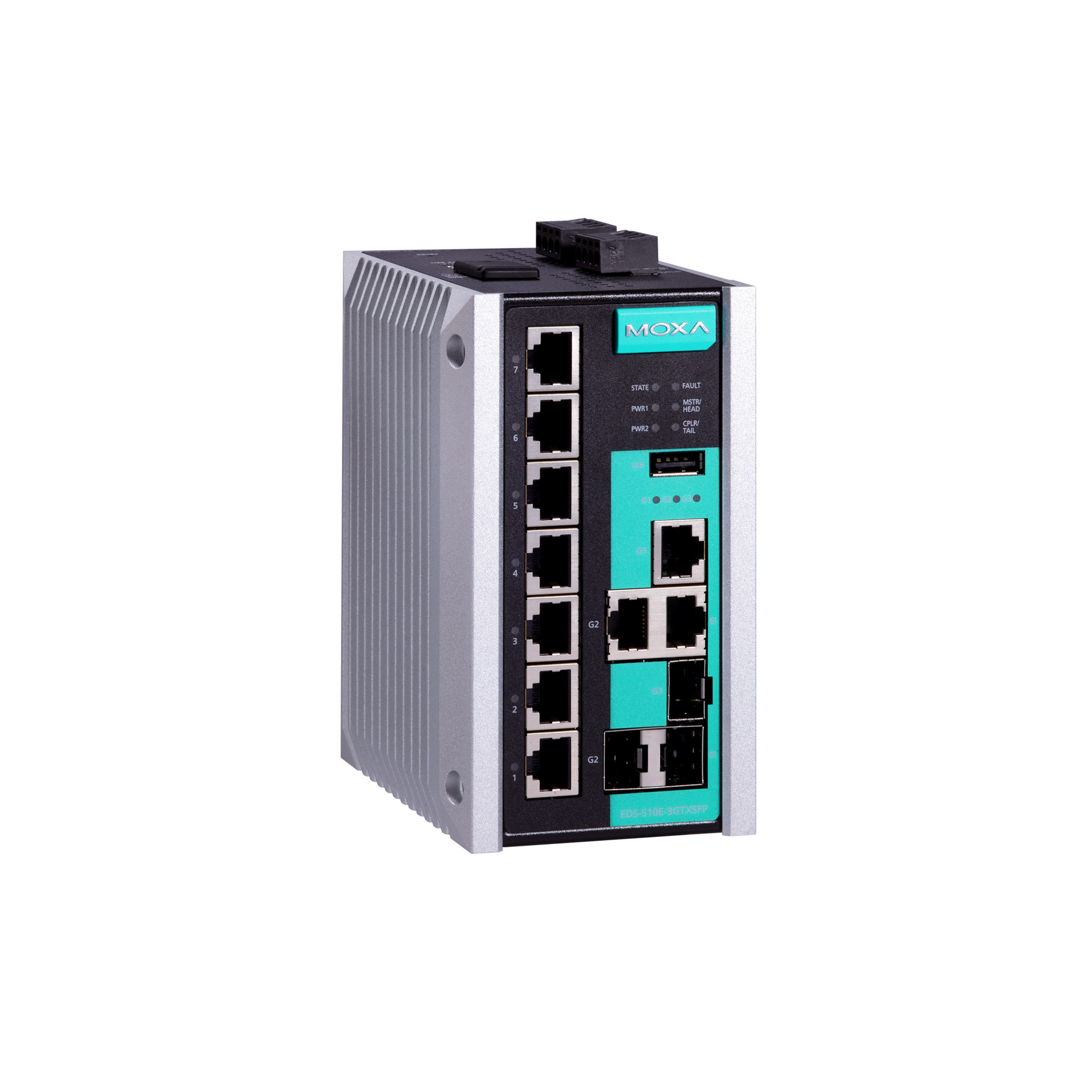

moxa-eds-510e-series-image-1-(1).jpg | Moxa

特点和优势

  • 3 个千兆以太网端口,用于冗余环网或上行链路
  • 支持 Turbo Ring 和 Turbo Chain(自愈时间 < 20 ms @ 250 台交换机),以及 千兆以太网自愈时间 < 50 ms RSTP/STP/MSTP 网络冗余
  • RADIUS、TACACS+、SNMPv3、IEEE 802.1X、HTTPS、SSH 和 Sticky MAC 地址,用于增强网络安全
  • 基于 IEC 62443 的安全功能
  • 支持 EtherNet/IP、Modbus TCP 和 PROFINET 协议的设备管理和监控
  • MXstudio 轻松实现可视化工业网络管理
  • V-ON™ 支持毫秒级组播数据和视频网络恢复

认证

  • moxa-dnv-gl-certification-logo-image.png | Moxa
  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

EDS-510E 千兆网管型工业以太网交换机专为严苛的关键任务应用而设计,例如:工厂自动化、ITS 和过程控制。3 个千兆以太网端口提供更灵活的解决方案来构建 Turbo Ring 千兆冗余网络和千兆以太网上行链路。这款交换机配备 USB 接口,支持交换机配置、系统文件备份和固件升级,使管理更简单。



其他特点和优势

  • 命令行界面 (CLI),可快速配置主要管理功能

  • DHCP Option 82,用于不同策略分配 IP 地址

  • 支持 EtherNet/IP、PROFINET 和 Modbus TCP 协议的设备管理和监控

  • IGMP snooping 和 GMRP,用于过滤组播流量

  • 基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP,可简化网络规划

  • 通过 web 浏览器、Telnet/USB console、CLI、MXconfig 和 ABC-02-USB 自动备份配置器进行配置

  • QoS(IEEE 802.1p/1Q 和 TOS/DiffServ)提高了网络稳定性

  • 端口聚合,可优化网络带宽

  • SNMPv1/v2c/v3 支持不同级别的网络管理

  • RMON 支持主动、高效的网络监控

  • 带宽管理,可预防出现不稳定的网络状态

  • 基于 MAC 地址的端口锁定功能,防止未经授权的访问

  • 通过电子邮件和继电器输出自动发出异常警告



  • 报警功能通道

    1,纯电阻性负载:1 A @ 24 VDC

  • 按钮

    复位按钮

  • 数字输入通道

    1

  • 数字输入

    +13 至 +30 V 表示状态 1
    -30 至 +3 V 表示状态 0
    最大输入电流: 8 mA

  • 10/100BaseT(X) 端口(RJ45 接头)

    7
    速率自适应
    全/半双工模式
    自动 MDI/MDI-X 连接

  • Combo 端口(10/100/1000BaseT(X) 或 100/1000BaseSFP+)

    3

  • 10/100/1000BaseT(X) 端口(RJ45 接头)

    速率自适应
    全/半双工模式
    自动 MDI/MDI-X 连接

  • 标准

    IEEE 802.3,用于 10BaseT
    IEEE 802.3u,用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3ab,用于 1000BaseT(X)
    IEEE 802.3z,用于 1000BaseSX/LX/LHX/ZX
    IEEE 802.3x,用于流量控制
    IEEE 802.1D-2004,用于生成树协议 (STP)
    IEEE 802.1w,用于快速生成树协议 (RSTP)
    IEEE 802.1s,用于多生成树协议 (MSTP)
    IEEE 802.1p,用于服务等级
    IEEE 802.1Q,用于 VLAN 标记
    IEEE 802.1X,用于授权认证
    IEEE 802.3ad,用于 LACP 端口聚合

  • 过滤

    802.1Q VLAN、基于端口的 VLAN、GVRP、IGMP v1/v2/v3、GMRP

  • 工业协议

    EtherNet/IP、Modbus TCP、PROFINET IO Device (Slave)

  • 管理

    LLDP、Back Pressure Flow Control(背压流量控制)、BOOTP、Port Mirror(端口镜像)、DHCP Option 66/67/82、DHCP Server/Client、Fiber check、Flow control(流量控制)、IPv4/IPv6、RARP、RMON、SMTP、SNMP Inform、SNMPv1/v2c/v3、Syslog、Telnet、TFTP

  • MIB

    Ethernet-like MIB、MIB-II、Bridge MIB、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIB Groups 1, 2, 3, 9, RSTP MIB

  • 冗余协议

    链路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2

  • 安全

    广播风暴保护、HTTPS/SSL、TACACS+、SNMPv3、Sticky MAC、NTP 授权认证、端口锁定、RADIUS、SSH、采用 TLS 的 SMTP

  • 对时服务

    NTP Server/Client、SNTP

  • IGMP 分组

    2048

  • MAC 地址表大小

    8 K

  • 最大 VLAN 数量

    64

  • 数据包缓冲区大小

    1 Mb

  • 优先级队列

    4

  • VLAN ID 范围

    VID 1 至 4094

  • 存储端口

    USB Type A

  • LED 指示灯

    PWR1、PWR2、STATE、FAULT、10/100M(TP 端口)、千兆 Combo 端口、MSTR/HEAD、CPLR/TAIL

  • Console 端口

    USB 串口 console(Type B 接头)

  • DIP 开关

    Turbo Ring、Master、耦合器、预留

  • 连接

    2 个可拆卸 4 触点接线端子

  • 输入电流

    0.58 A @ 24 VDC

  • 输入电压

    12/24/48/-48 VDC,冗余双电源输入

  • 工作电压

    9.6 至 60 VDC

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    79.2 x 135 x 116 mm(3.12 x 5.31 x 4.57 英寸)

  • 重量

    1690 g (3.73 lb)

  • 安装

    导轨式安装,壁挂式安装(带可选套件)

  • 工作温度

    EDS-510E-3GTXSFP:-10 至 60°C(14 至 140°F)
    EDS-510E-3GTXSFP-T:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 安全

    UL 508

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:8 kV;空气:15 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:4 kV;信号:4 kV
    IEC 61000-4-5 Surge:电源:4 kV;信号:4 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 危险环境

    ATEX,Class I Division 2

  • 海事

    DNV-GL、LR、ABS、NK

  • 变电站

    IEC 61850-3,IEEE 1613

  • 轨道交通

    EN 50121-4

  • 交通控制

    NEMA TS2

  • 冲击

    IEC 60068-2-27

  • 自由落体

    IEC 60068-2-32

  • 振动

    IEC 60068-2-6

  • 时间

    725,532 小时

  • 标准

    Telcordia (Bellcore),GB

软件、固件和驱动程序

筛选

名称 类型 版本 操作系统 发布日期
Firmware for EDS-510E Series
2.5 MB
固件 v5.3
2020年1月15日 2020年1月15日 发布说明
MXview Trial Version
331.7 MB
软件包 v3.0
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
2019年3月21日 2019年3月21日 发布说明
EtherNet/IP FactoryTalk View
34.8 MB
软件包 v1.5
2018年1月18日 2018年1月18日 发布说明
EDS file for EDS-510E Series
7.8 KB
软件包 v1.3
2018年1月18日 2018年1月18日 发布说明
EtherNet/IP AOI (10P) for EDS-510E Series
82.9 KB
软件包 v1.2.0
2018年1月18日 2018年1月18日 发布说明
PROFINET GSD file for EDS-510E Series
9.7 KB
软件包 v2.3
2018年1月18日 2018年1月18日 发布说明
SNMP MIB file for EDS-510E Series
180.7 KB
软件包 v4.1
2015年6月29日 2015年6月29日 发布说明
Moxa USB Console Windows Driver
1.2 MB
驱动程序 v1.7.1
  • Windows
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 98 SE
  • Windows ME
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2013年12月10日 2013年12月10日 发布说明
PComm Lite - Serial Communication Tool for Windows
1.6 MB
管理工具 v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月14日 2012年5月14日 发布说明

支持文件

名称 类型 语言 版本 发布日期
Manual for EDS-510E Series
4.3 MB
手册 英文 v1.8 2020年9月2日 2020年9月2日
EDS-510E 系列产品资料表
2.0 MB
产品资料表 中文 v1.2 2019年6月12日 2019年6月12日
Moxa Command Line Interface (FW 5.x) User's Manual
2.5 MB
手册 英文 v1.3 2019年4月15日 2019年4月15日
Moxa Managed Ethernet Switch Redundancy Protocol (UI 2.0) User's Manual
1.7 MB
手册 英文 v4.1 2019年2月12日 2019年2月12日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
技术说明 英文 v1.0 2019年2月12日 2019年2月12日
2D CAD for EDS-510E TOP
416.3 KB
2D CAD 英文 2018年1月19日 2018年1月19日
Moxa Command Line Interface (FW 4.x) User's Manual
2.3 MB
手册 英文 v5.2 2017年10月19日 2017年10月19日
Moxa Managed Ethernet Switch (UI 2.0, FW 4.x) User's Manual
4.4 MB
手册 英文 v3.3 2017年7月4日 2017年7月4日
Industrial Protocols User's Guide
6.9 MB
手册 英文 v6.0 2014年6月2日 2014年6月2日
Manual for EDS-510E Series (HIG)
3.8 MB
手册 英文 v1.0 2013年11月17日 2013年11月17日

可用型号 (2)

显示图片
moxa-eds-510e-3gtxsfp-image.jpg | MoxaEDS-510E-3GTXSFPmoxa-eds-510e-3gtxsfp-t-image.jpg | MoxaEDS-510E-3GTXSFP-T
10/100BaseT(X) 端口
RJ45 接头
77
Combo 端口
10/100/1000BaseT(X) 或 100/1000BaseSFP
3-
工作温度-10 to 60°C-40 to 75°C
