UPort 1100 系列

1 端口 RS-232、RS-422/485 和 RS-232/422/485 USB 转串口转换器

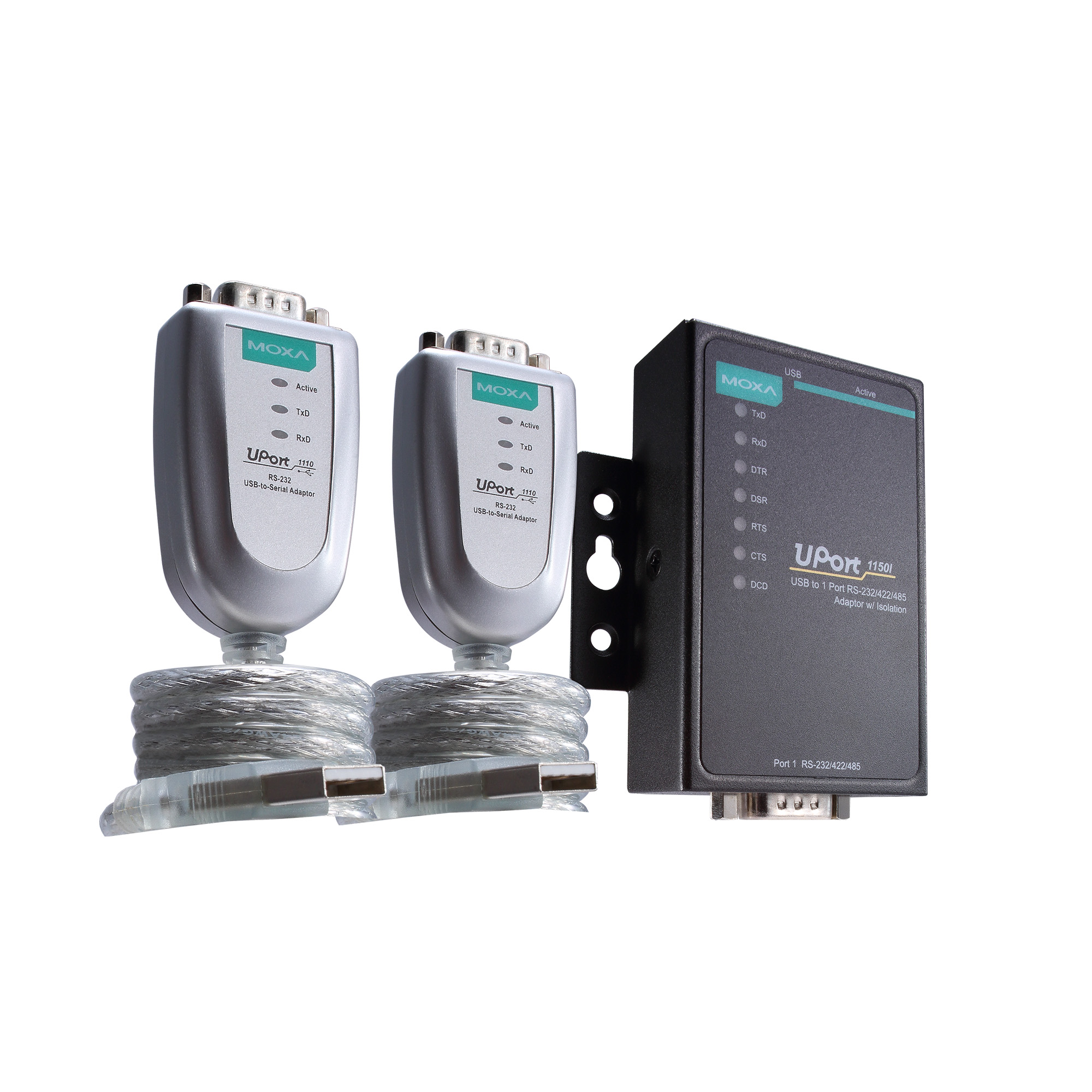

moxa-uport-1100-series-image-(1).jpg | Moxa

特点和优势

  • 串口数据传输,最高速率可达 921.6 Kbps
  • 提供 Windows、macOS、Linux 和 WinCE 驱动程序
  • Mini-DB9 母头转接线端子适配器,易于接线
  • LED 可显示 USB 和 TxD/RxD 状态
  • 带 2 kV 光电隔离保护(-I 型号)

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

UPort® 1100 系列 USB 转串口转换器为没有配备串口的笔记本电脑或工作站,提供了最完美的配件。对于那些需要在现场连接不同串口设备的工程师,或者没有标准通信端口或 DB9 接头的设备来说,它们是必不可少的。

UPort® 1100 系列支持转换 USB 为 RS-232/422/485 通信。所有型号均兼容传统串口设备,适用于仪器仪表和零售行业应用。



  • 速率

    12 Mbps

  • USB 接头

    UPort 1110/1130/1130I/1150:USB Type A
    UPort 1150I:USB Type B

  • USB 标准

    兼容 USB 1.0/1.1,兼容 USB 2.0

  • 端口数量

    1

  • 接头

    DB9 公头

  • 波特率

    50 bps 至 921.6 kbps

  • 数据位

    5、6、7、8

  • 停止位

    1、1.5、2

  • 校验位

    无、偶、奇、Space、Mark

  • 流量控制

    无、RTS/CTS、XON/XOFF

  • 隔离保护

    UPort 1130I/1150I:2kV

  • 串口标准

    UPort 1110:RS-232
    UPort 1130/1130I:RS-422、RS-485
    UPort 1150/1150I:RS-232、RS-422、RS-485

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • 输入电压

    5 VDC

  • 输入电流

    UPort 1110:30 mA
    UPort 1130:60 mA
    UPort 1130I:65 mA
    UPort 1150:77 mA
    UPort 1150I:260 mA

  • 外壳

    UPort 1110/1130/1130I/1150:ABS + 聚碳酸酯
    UPort 1150I:金属

  • 尺寸

    UPort 1110/1130/1130I/1150:
    37.5 x 20.5 x 60 mm(1.48 x 0.81 x 2.36 英寸)
    UPort 1150I:
    52 x 80 x 22 mm(2.05 x 3.15 x 0.87 英寸)

  • 重量

    UPort 1110/1130/1130I/1150:65 g (0.14 lb)
    UPort 1150I:75 g (0.16 lb)

  • 工作温度

    0 至 55°C(32 至 131°F)

  • 存储温度(含包装)

    -20 至 70°C(-4 至 158°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class 1

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
    IEC 61000-4-4 EFT:电源:1 kV;信号:0.5 kV
    IEC 61000-4-5 Surge:电源:2 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m
    IEC 61000-4-8 PFMF

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    1,949,025 小时

  • 标准

    MIL-HDBK-217F
    Telcordia (Bellcore),GB

软件、固件和驱动程序

筛选

名称 类型 校驗和 版本 操作系统 发布日期
Driver for UPort 1100 Series (Windows 11 and Windows Server 2022, WHQL certified)
2.9 MB
驱动程序
SHA-512
v4.2
  • Windows 11
  • Windows Server 2022
2024年4月2日 2024年4月2日 发布说明
Software Package for UPort 1100 Series (UPort Configuration Tool for macOS)
4.7 MB
软件包
SHA-512
v1.0
  • macOS 11
  • macOS 12
  • macOS 13
  • macOS 14
2024年3月7日 2024年3月7日 发布说明
PComm Lite Suite - Serial Communication Tool for Windows
3.5 MB
管理工具
SHA-512
v1.7
  • Windows
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
2023年6月19日 2023年6月19日 发布说明
Driver for UPort 1100 Series (Linux Kernel 6.x)
250.4 KB
驱动程序
SHA-512
v6.0
  • Linux Kernel 6.x
2023年3月28日 2023年3月28日 发布说明
ViewCom Utility
3.3 MB
管理工具
SHA-512
v2.0
  • Windows 10
  • Windows 11
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
2022年5月30日 2022年5月30日 发布说明
Driver for UPort 1100 Series (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
2.0 MB
驱动程序
SHA-512
v3.2
  • Windows
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2022年2月15日 2022年2月15日 发布说明
Driver for UPort 1100 Series (Linux kernel 5.x)
218.7 KB
驱动程序
SHA-512
v5.1
  • Linux Kernel 5.x
2021年9月2日 2021年9月2日 发布说明
Driver for UPort 1100 Series (Linux kernel 4.x)
206.7 KB
驱动程序
SHA-512
v4.1
  • Linux Kernel 4.x
2021年9月2日 2021年9月2日 发布说明
Driver for UPort 1100 Series (macOS 10.1x to 11)
107.4 KB
驱动程序
SHA-512
v1.0
  • macOS 10.12
  • macOS 10.13
  • macOS 10.14
  • macOS 10.15
  • macOS 11
2020年6月24日 2020年6月24日 发布说明
Driver for UPort 1100 Series (Linux kernel 3.0)
88.3 KB
驱动程序
SHA-512
v3.0
  • Linux Kernel 3.x
2019年11月12日 2019年11月12日 发布说明
Driver for UPort 1100 Series (Linux kernel 2.4.x/2.6.x)
172.2 KB
驱动程序
SHA-512
v2.0
  • Linux Kernel 2.4.x
  • Linux Kernel 2.6.x
2019年11月12日 2019年11月12日 发布说明
Driver for UPort 1100 Series (Windows CE 5.0)
328.6 KB
驱动程序
SHA-512
v1.1
  • Windows CE 5.0
2019年1月15日 2019年1月15日 发布说明
Driver for UPort 1100 Series (Windows CE 6.0)
320.0 KB
驱动程序
SHA-512
v1.0
  • Windows CE 6.0
2019年1月15日 2019年1月15日 发布说明
Driver for UPort 1100 Series (Windows XP or Windows Server 2000 and prior, WHQL certified)
2.1 MB
驱动程序
SHA-512
v2.0
  • Windows 2000
  • Windows 98 SE
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2018年9月3日 2018年9月3日 发布说明
Driver for UPort 1100 Series (Android)
4.3 MB
驱动程序
SHA-512
v1.0
  • Android
2013年8月23日 2013年8月23日 发布说明
PComm Lite - Serial Communication Tool for Windows
1.6 MB
管理工具
SHA-512
v1.6
  • Windows 2000
  • Windows 2000
  • Windows 7
  • Windows 7
  • Windows Server 2003
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2008 R2
  • Windows Vista
  • Windows Vista
  • Windows XP
  • Windows XP
2012年5月14日 2012年5月14日 发布说明
Viewcom
434.6 KB
管理工具
SHA-512
v1.0
  • Windows 2000
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008
  • Windows Vista
  • Windows Vista
  • Windows XP
  • Windows XP
2010年7月12日 2010年7月12日 发布说明

支持文件

名称 类型 语言 版本 发布日期
Manual for UPort 1100 Series
4.7 MB
手册 英文 v10.0 2024年6月11日 2024年6月11日
Tech Note: UPort Driver Porting Guide for Arm-based Platforms
423.1 KB
技术说明 英文 v1.2 2021年12月21日 2021年12月21日
QIG for UPort 1100 Series
279.4 KB
QIG 英文 v8.1 2021年5月6日 2021年5月6日
UPort 1100 系列产品资料表
1.9 MB
产品资料表 中文 v1.0 2020年12月15日 2020年12月15日
2D CAD for UPort 1110/1130/1150 TOP
322.1 KB
2D CAD 英文 2008年11月5日 2008年11月5日
2D CAD for UPort 1150I
156.0 KB
2D CAD 英文 2008年11月5日 2008年11月5日

可用型号 (5)

显示图片

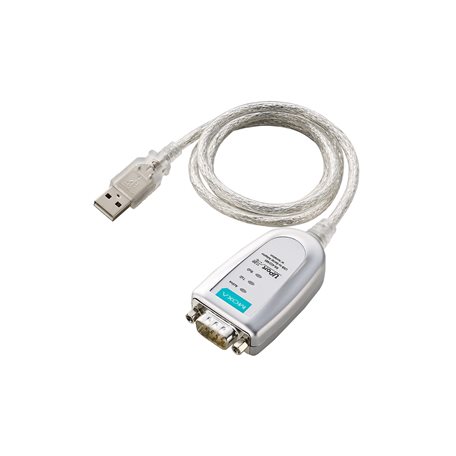

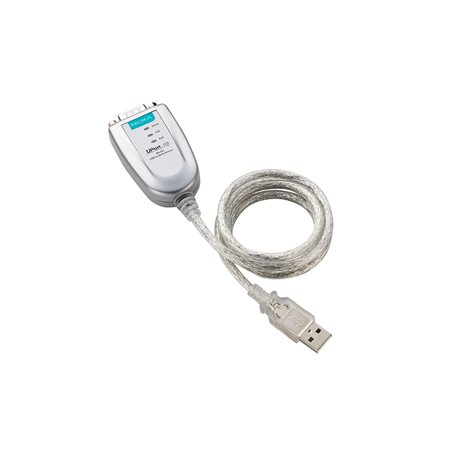

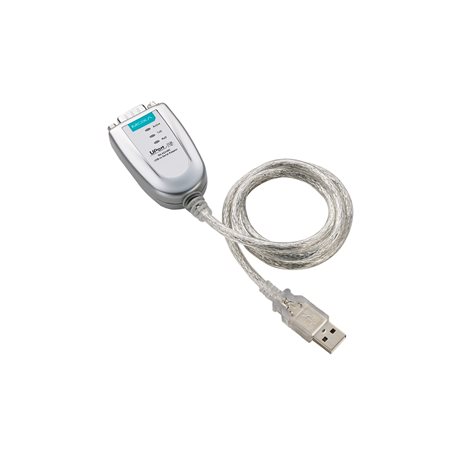

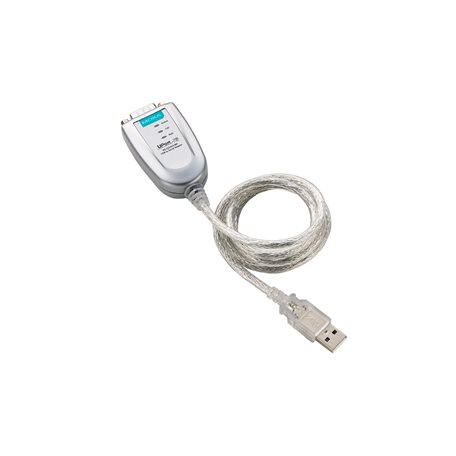

moxa-uport-1110-image.jpg | MoxaUPort 1110moxa-uport-1130-image.jpg | MoxaUPort 1130moxa-uport-1130i-image.jpg | MoxaUPort 1130Imoxa-uport-1150-image.jpg | MoxaUPort 1150
USB 接口USB 1.1USB 1.1USB 1.1USB 1.1
串口标准RS-232RS-422/485RS-422/485RS-232/422/485
串口数量1111
隔离保护2 kV
外壳材料ABS+PCABS+PCABS+PCABS+PC
工作温度0 to 55°C0 to 55°C0 to 55°C0 to 55°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-uport-1150i-image.jpg | MoxaUPort 1150I
USB 接口USB 1.1
串口标准RS-232/422/485
串口数量1
隔离保护2 kV
外壳材料Metal
工作温度0 to 55°C
