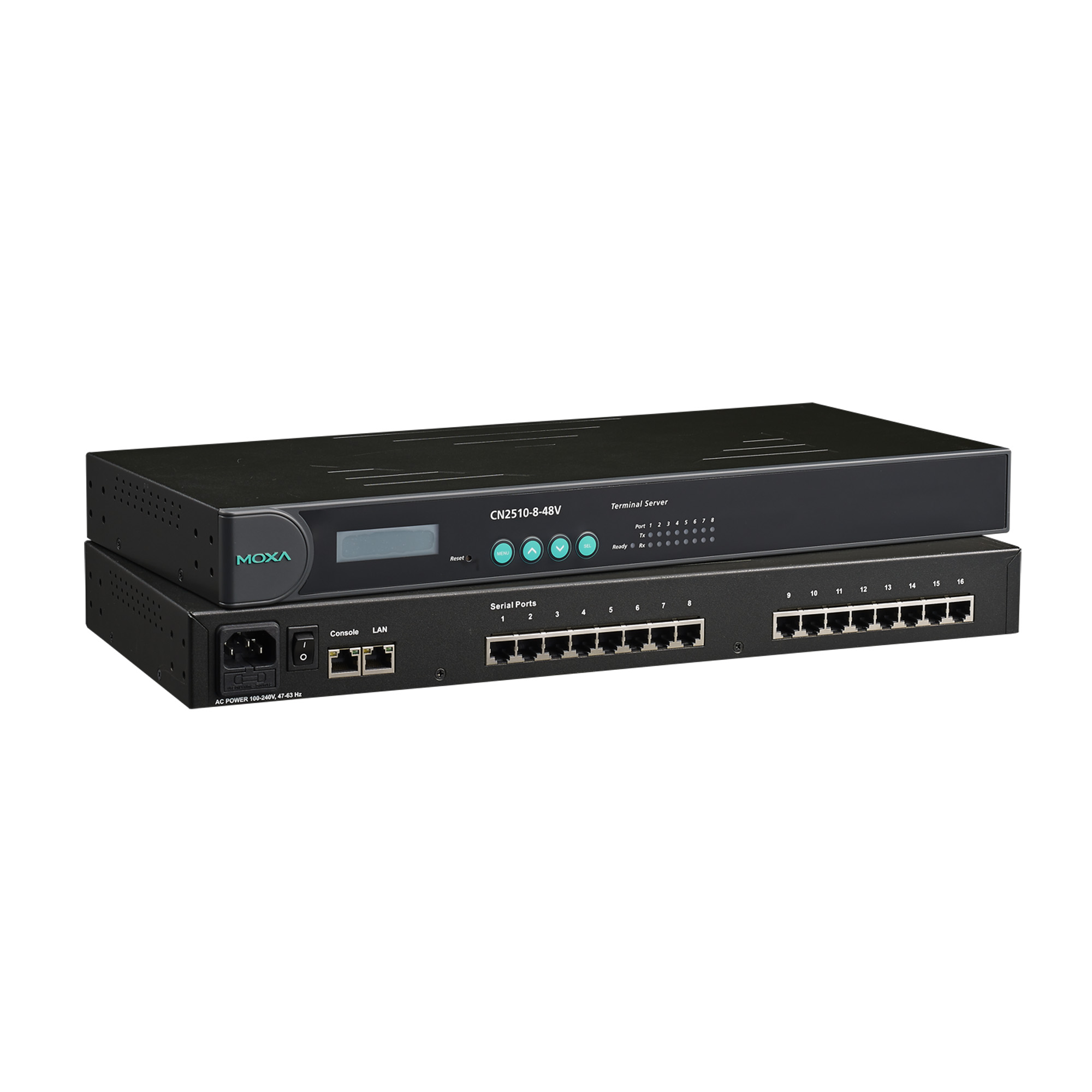

CN2510 系列

8 端口和 16 端口 RS-232 终端服务器

moxa-cn2510-series-image-1-(1).jpg | Moxa
moxa-cn2510-series-image-2-(1).jpg | Moxa
moxa-cn2510-series-image-3-(1).jpg | Moxa
moxa-cn2510-series-image-4-(1).jpg | Moxa
moxa-cn2510-series-image-5-(1).jpg | Moxa

特点和优势

  • LCD 控制面板,方便现场管理
  • 可作为独立远程访问服务器,最多支持 16 个拨入用户连线
  • 支持通过 RADIUS 授权认证的 PPP/SLIP 和 RIP I/II 路由协议
  • Real COM/TTY 驱动程序,支持 Windows 和 Linux
  • 48 VDC 电源适用于电信应用(仅限 CN2510-8/16-48V 型号)

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

对于大多数的公司而言,IT 设备的效能在日常运营上扮演决定性的角色。为了确保服务器、路由器、PBX 或租用的线路调制解调器正常运作,更大限度地缩短停机时间,快速进行设备故障排除是非常重要的。KVM switch 通常利用设备的屏幕和键盘进行带内 (In-band) 管理。然而,RS-232 console 通常会作为设备远程管理的最终手段。

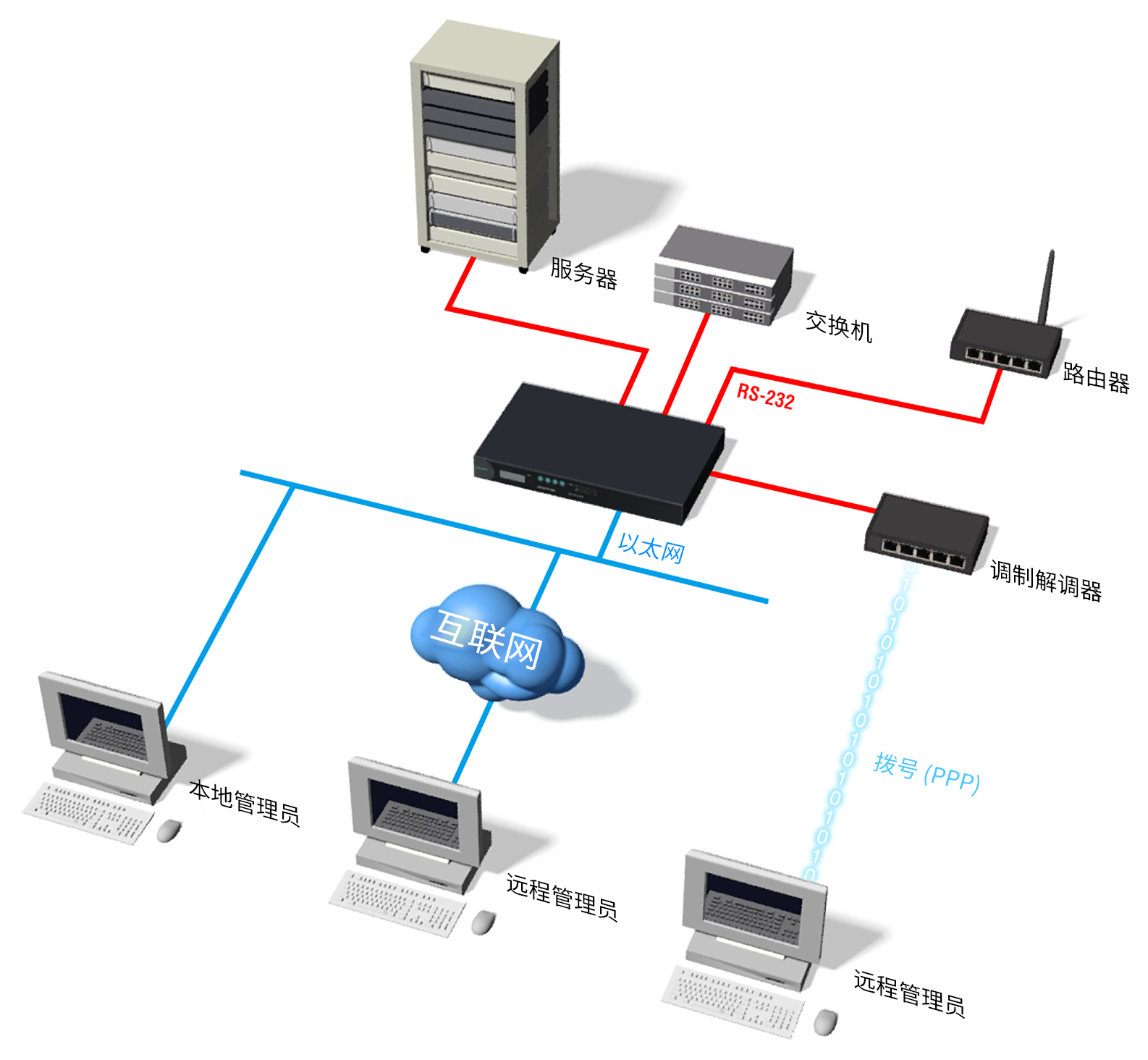

远程 Console 管理

CN2510 提供便捷 1U 机架式的简单易用 Console 管理解决方案。通过其 RS-232 端口即可与 UNIX 服务器或路由器等网络设备的 Console 端口轻松建立连接,从而集中管理连接设备。每台设备的 RS-232 console 端口都可成为远程访问网络的节点,让您可从任何地点通过 Telnet 来配置和管理串口设备。此产品也支持全调制解调器控制信号,以兼容各类型的串口外设。







用户授权认证

Console 管理解决方案必须严格控制访问权限,用户权限要通过验证才可连接 console 端口。CN2510 的授权认证步骤通过基于内部数据库或 RADIUS 服务器来验证用户名和密码。



回拨

使用拨号连接进行带外 (out-of-band) 管理时,CN2510 可提供便捷的回拨功能。CN2510 不直接接受连接请求,而是通过回拨管理主机以建立连接。回拨功能确保只有注册的用户或主机才可以通过 CN2510 远程连接至网络,并降低远距离通信成本。

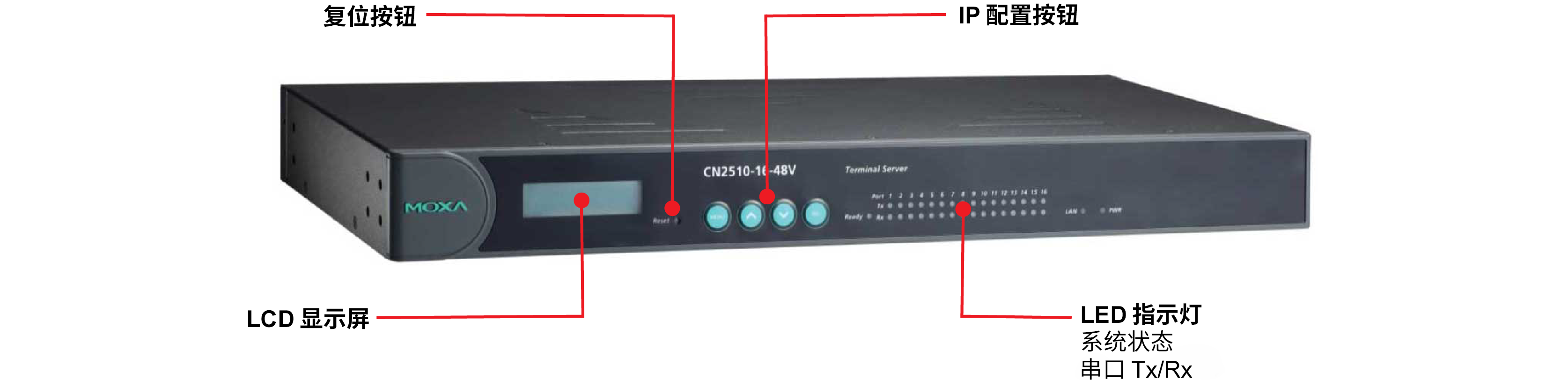

外观



  • 10/100BaseT(X) 端口(RJ45 接头)

    1

  • 管理

    设备搜寻工具 (DSU)、DHCP Client、TCP/IP、UDP

  • MIB

    MIB-II

  • 安全

    RADIUS

  • 单播路由

    RIPV1/V2,静态路由

  • Windows Real COM 驱动程序

    Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded

  • Linux Real TTY 驱动程序

    内核版本: 2.4.x、2.6.x、3.x、4.x 和 5.x

  • Fixed TTY 驱动程序

    SCO UNIX、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X

  • 接头

    8-pin RJ45

  • 端口数量

    CN2510-8 系列:8
    CN2510-16 系列:16

  • 串口标准

    RS-232

  • 操作模式

    终端模式

  • 波特率

    50 bps 至 921.6 kbps

  • 数据位

    5、6、7、8

  • 停止位

    1、1.5、2

  • 校验位

    无、偶、奇、Space、Mark

  • 流量控制

    无、RTS/CTS、XON/XOFF

  • 输入电流

    CN2510-8/16:125 mA @ 110 VAC
    CN2510-8/16-48V:180 mA @ 48 VDC

  • 输入电压

    交流型号:100 至 240 VAC(47 至 63 Hz)
    直流型号:±48 VDC(38 至 72 VDC,-38 至 -72 VDC)

  • 外壳

    金属

  • 安装

    19 英寸机架式安装

  • 尺寸

    440 x 198 x 45 mm(17.3 x 7.8 x 1.77 英寸)

  • 重量

    CN2510-8:2,680 g (5.91 lb)
    CN2510-8-48V:2,420 g (5.34 lb)
    CN2510-16:2,700 g (5.95 lb)
    CN2510-16-48V:2,480 g (5.27 lb)

  • 工作温度

    0 至 55°C(32 至 131°F)

  • 存储温度(含包装)

    -20 至 70°C(-4 至 158°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    交流型号:
    IEC 61000-4-2 ESD:接触:8 kV;空气:15 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:4 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:2.5 kV;信号:1 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信号:3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

    直流型号:
    IEC 61000-4-2 ESD:接触:8 kV;空气:15 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:4 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:2.5 kV;信号:1 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信号:3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-8 PFMF

  • 安全

    EN 60950-1,UL 60950-1

  • 时间

    CN2510-8:857,279 小时
    CN2510-8-48V:850,673 小时
    CN2510-16:654,195 小时
    CN2510-16-48V:650,342 小时

  • 标准

    Telcordia (Bellcore) 标准 TR/SR

软件、固件和驱动程序

筛选

名称 类型 校驗和 版本 操作系统 发布日期
Real TTY drivers for Linux 3.x.x
94.6 KB
驱动程序
SHA-512
v3.0
  • Linux Kernel 3.x
2024年7月4日 2024年7月4日 发布说明
Windows Driver Manager (Windows 11 and Server 2022 and later, WHQL certified)
7.4 MB
驱动程序
SHA-512
v4.2
  • Windows 11
  • Windows Server 2022
2023年12月11日 2023年12月11日 发布说明
Real TTY Linux kernel 6.x
113.7 KB
驱动程序
SHA-512
v6.0
  • Linux Kernel 6.x
2023年5月4日 2023年5月4日 发布说明
Real TTY Linux drivers v4.2 (kernel 4.x)
114.9 KB
驱动程序
SHA-512
v4.2
  • Linux Kernel 4.x
2023年1月17日 2023年1月17日 发布说明
Device Server Android API
18.0 MB
资源库
SHA-512
v1.1
  • Android
2022年12月22日 2022年12月22日 发布说明
Windows Driver Manager v3.5 (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
6.8 MB
驱动程序
SHA-512
v3.5
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2022年12月1日 2022年12月1日 发布说明
Serial Device Server Driver for macOS (macOS 10.12 to 10.15)
611.6 KB
驱动程序
SHA-512
v1.1
  • macOS 10.12
  • macOS 10.13
  • macOS 10.14
  • macOS 10.15
2022年9月26日 2022年9月26日 发布说明
Real TTY drivers (Linux Kernel 4.x)
139.3 KB
驱动程序
SHA-512
v4.1
  • Linux Kernel 4.x
2021年8月4日 2021年8月4日 发布说明
Real TTY drivers (Linux Kernel 5.x)
140.8 KB
驱动程序
SHA-512
v5.1
  • Linux Kernel 5.x
2021年8月4日 2021年8月4日 发布说明
Real TTY drivers for Linux 2.x.x
92.2 KB
驱动程序
SHA-512
v2.0
  • Linux Kernel 2.4.x
  • Linux Kernel 2.6.x
2019年10月24日 2019年10月24日 发布说明
Windows Driver Manager (Windows Vista, Server 2008, and prior)
2.6 MB
驱动程序
SHA-512
v2.0
  • Windows 2000
  • Windows 95
  • Windows 98
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2019年8月1日 2019年8月1日 发布说明
Library for CN2510 Series (ASPP Linux)
36.0 KB
资源库
SHA-512
v1.0
  • Linux 2.6.x
  • Linux 3.x
  • Linux 4.x
2018年11月20日 2018年11月20日 发布说明
Library for CN2510 Series (ASPP Windows)
80.4 KB
资源库
SHA-512
v1.0
  • Windows 95
  • Windows 98
  • Windows NT
2018年11月20日 2018年11月20日 发布说明
Driver for CN2510 Series (WinCE 5)
230.5 KB
驱动程序
SHA-512
v1.6
  • Windows CE 5.0
  • Windows CE 6.0
2012年11月14日 2012年11月14日 发布说明
PComm Lite - Serial Communication Tool for Windows
1.6 MB
管理工具
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月13日 2012年5月13日 发布说明
Driver for CN2510 Series (WinXP Embedded)
1.2 MB
驱动程序
SHA-512
v1.14
  • Windows XP Embedded
2012年4月4日 2012年4月4日 发布说明
Driver for CN2510 Series (UNIX)
73.0 KB
驱动程序
SHA-512
v3.5
  • FreeBSD 5.x
  • FreeBSD 6.x
  • FreeBSD 7.x
  • FreeBSD 8.x
  • HP-UX
  • IBM AIX 5.3
  • Mac OS X
  • QNX 4.x
  • QNX 6.x
  • SCO OpenServer 5
  • SCO OpenServer 6
  • SCO UnixWare 7
  • Solaris 10
2012年3月19日 2012年3月19日 发布说明
Firmware for CN2510 Series (Rev. 2.x)
337.2 KB
固件
SHA-512
v2.26
2009年12月20日 2009年12月20日 发布说明
Firmware for CN2510 Series (Rev. 3.x)
398.3 KB
固件
SHA-512
v3.1
2009年12月20日 2009年12月20日 发布说明
Driver for CN2510 Series (Windows 95/98)
1.0 MB
驱动程序
SHA-512
v1.7
  • Windows 95
  • Windows 98
2008年7月8日 2008年7月8日 发布说明
Driver for CN2510 Series (WinNT)
1.1 MB
驱动程序
SHA-512
v2.7
  • Windows NT
2008年7月8日 2008年7月8日 发布说明
Utility for CN2510 Series (printer mode)
3.9 KB
管理工具
SHA-512
v1.0
  • SCO UNIX
2008年7月8日 2008年7月8日 发布说明
Driver for CN2510 Series (Windows x64)
1.1 MB
驱动程序
SHA-512
v1.10
  • Windows Server 2003
  • Windows XP
2008年7月1日 2008年7月1日 发布说明
Driver for CN2510 Series (Windows x86)
1.0 MB
驱动程序
SHA-512
v1.10
  • Windows 2000
  • Windows Server 2003
  • Windows XP
2008年7月1日 2008年7月1日 发布说明

支持文件

名称 类型 语言 版本 发布日期
Tech Note: Real COM mode for NPort
479.5 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Moxa Real TTY Driver Porting Guide for Arm-based Platforms
372.3 KB
技术说明 英文 v1.0 2021年8月5日 2021年8月5日
QIG for CN2510 Series
1.2 MB
QIG 英文 v7.2 2021年4月23日 2021年4月23日
Tech Note: Real COM mode for NPort
423.5 KB
技术说明 英文 v1.1 2020年4月30日 2020年4月30日
CN2510 系列产品资料表
2.7 MB
产品资料表 中文 v1.1 2019年11月8日 2019年11月8日
Manual for CN2510 Series
6.7 MB
手册 英文 v6.0 2018年1月18日 2018年1月18日
2D CAD for CN2510-16 DC Model
63.4 KB
2D CAD 英文 1995年8月3日 1995年8月3日
2D CAD for CN2510-16 DC
819.9 KB
2D CAD 英文 1995年8月3日 1995年8月3日
2D CAD for CN2510-16 TOP
296.6 KB
2D CAD 英文 1995年8月2日 1995年8月2日
2D CAD for CN2510-8 TOP
249.4 KB
2D CAD 英文 1995年8月2日 1995年8月2日
2D CAD for CN2510-16-48V
307.4 KB
2D CAD 英文 1995年8月2日 1995年8月2日
2D CAD for CN2510-8-48V
277.1 KB
2D CAD 英文 1995年8月2日 1995年8月2日

可用型号 (4)

显示图片

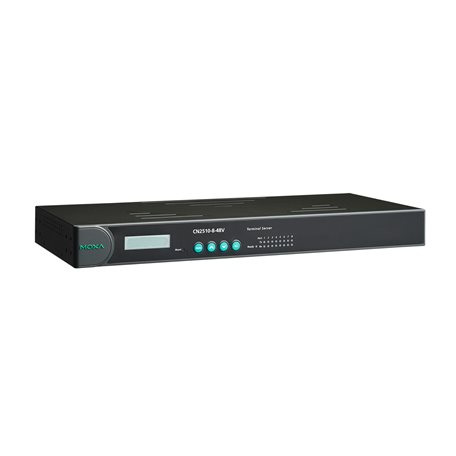

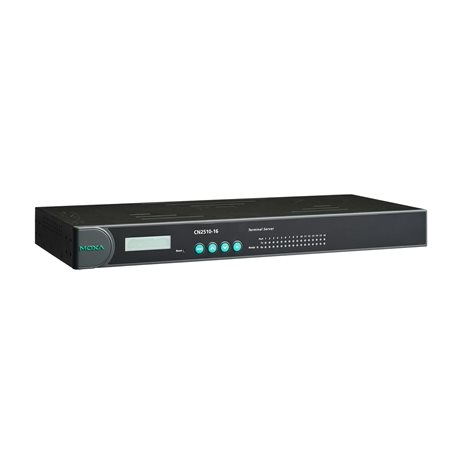

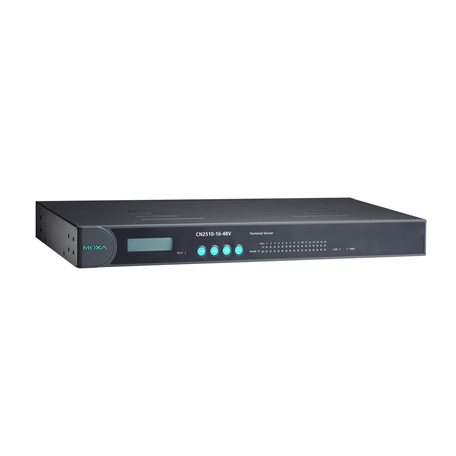

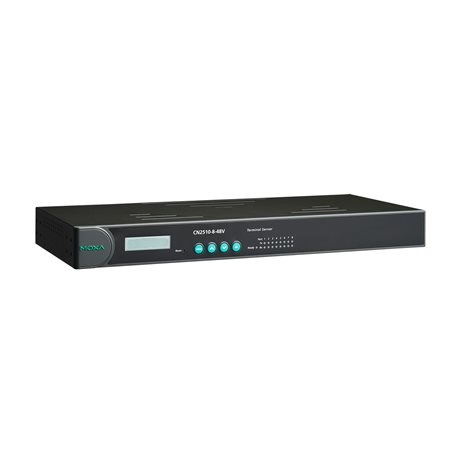

moxa-cn2510-16-image.jpg | MoxaCN2510-16moxa-cn2510-16-48v-image.jpg | MoxaCN2510-16-48Vmoxa-cn2510-8-image.jpg | MoxaCN2510-8moxa-cn2510-8-48v-image.jpg | MoxaCN2510-8-48V
串口标准RS-232RS-232RS-232RS-232
串口数量161688
串口接头8-pin RJ458-pin RJ458-pin RJ458-pin RJ45
电源输入100-240 VAC±48 VDC100-240 VAC±48 VDC
