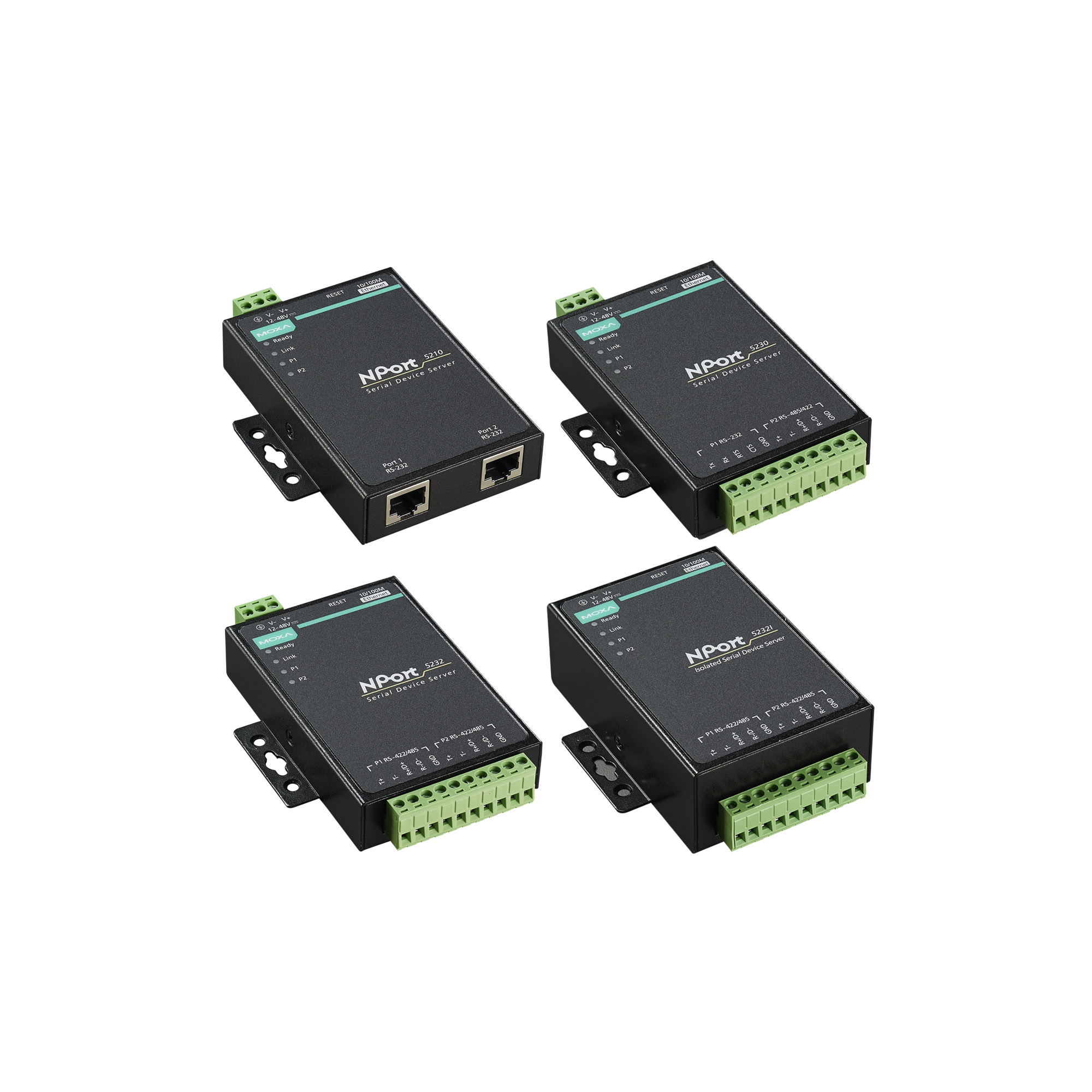

NPort 5200 系列

2 端口 RS-232/422/485 串口设备联网服务器

moxa-nport-5200-series-image-1-(1).jpg | Moxa
moxa-nport-5200-series-image-2-(1).jpg | Moxa
moxa-nport-5200-series-image-3-(1).jpg | Moxa
moxa-nport-5200-series-image-4-(1).jpg | Moxa
moxa-nport-5200-series-image-5-(1).jpg | Moxa
moxa-nport-5200-series-image-6-(1).jpg | Moxa
moxa-nport-5200-series-image-7-(1).jpg | Moxa

特点和优势

  • 紧凑型设计,易于安装
  • 接口模式:TCP server、TCP client、UDP
  • 简单易用 Windows 管理工具,可配置多台设备联网服务器
  • ADDC®(数据流向自动控制),适用于 2 线和 4 线 RS-485
  • 支持 SNMP MIB-II 网络管理协议

认证

  • moxa-dnv-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

联系销售人员

介绍

NPort 5200 串口设备联网服务器助力串口设备轻松接入网络。 NPort 5200 串口设备联网服务器设计紧凑,是将 PLC、仪表和传感器等 RS-232 (NPort 5210/5230/5210-T/5230-T) 或 RS-422/485 (NPort 5230/5232/5232I/5230-T/5232-T/5232I-T) 串口设备连接至基于 IP 的以太网局域网的理想选择,您的软件可从任何地点通过本地局域网或互联网直接访问串口设备。NPort 5200 系列配置多种实用功能,包括支持标准 TCP/IP 协议和多种操作模式、使用 Real COM/TTY 驱动程序管理现有软件,以及通过 TCP/IP 或传统 COM/TTY 端口远程控制串口设备。



标准 TCP/IP 协议和操作模式

NPort 5200 设备联网服务器支持 TCP Server、TCP Client 或 UDP 操作模式,以确保与标准网络(例如:Winsock 或 BSD 套接字)的 API 软件兼容。



Real COM/TTY 驱动程序支持现有软件

每台 NPort 提供的 Real COM/TTY 驱动程序,可立即将基于 COM/TTY 端口的通信软件无缝集成至 TCP/IP 网络中。这个绝佳方法让您保留原有软件,并充分享受联网串口设备带来的优势。



通过 TCP/IP 或传统 COM/TTY 端口,远程控制串口设备

通过指定 NPort 5200 的 IP 地址和端口号,网络 API 接口可从任何支持 TCP/IP 通信协议的主机通过网络访问连接的串口设备。基于 COM 或 TTY 的 Windows 或 Linux 传统软件通过 Moxa 的 COM/TTY 驱动程序,即可在网络中实现无缝操作。

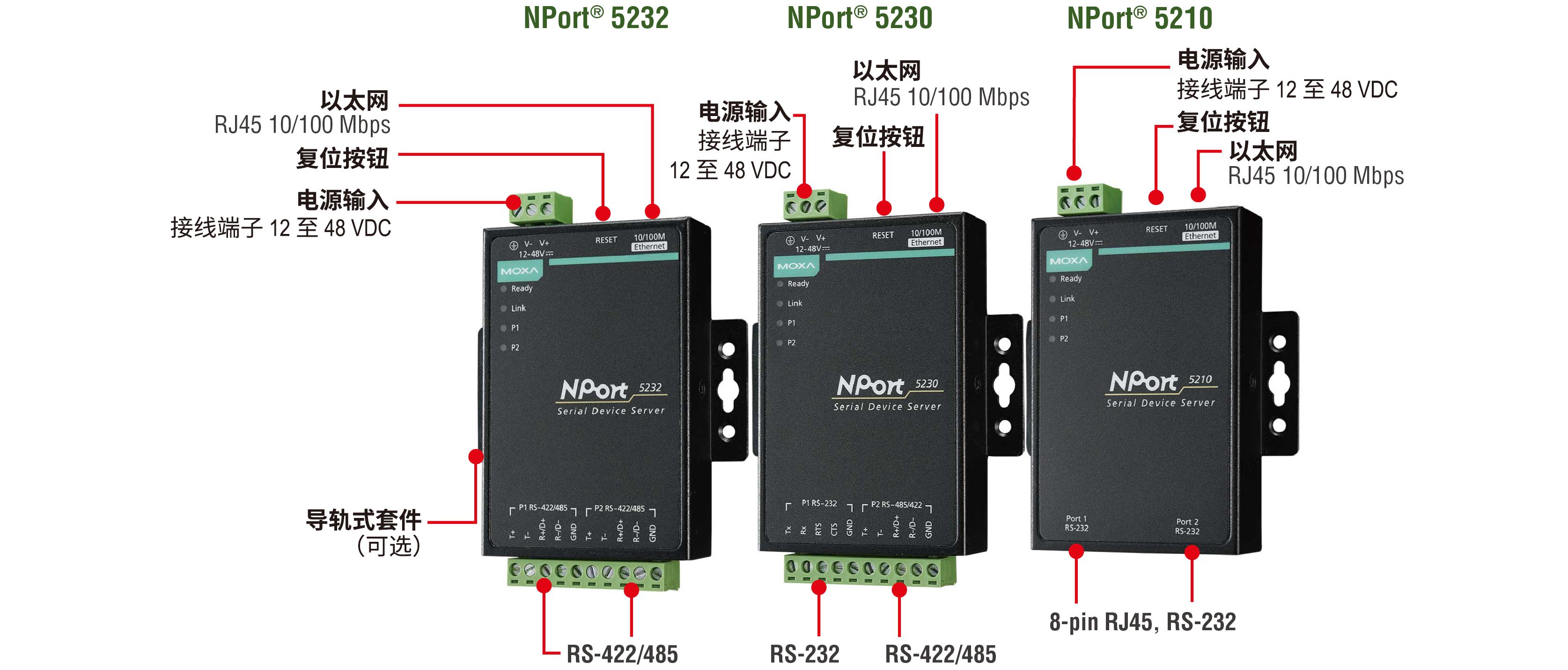

外观



  • 10/100BaseT(X) 端口(RJ45 接头)

    1

  • 电磁隔离保护

    1.5 kV(内置)

  • 配置选项

    Windows 管理工具、Telnet Console、Web Console (HTTP)、串口 Console

  • 管理

    DHCP Client、IPv4、SNTP、SMTP、SNMPv1、DNS、HTTP、ARP、BOOTP、UDP、TCP/IP、Telnet、ICMP

  • Windows Real COM 驱动程序

    Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded

  • Fixed TTY 驱动程序

    SCO UNIX、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X

  • Linux Real TTY 驱动程序

    内核版本: 2.4.x、2.6.x、3.x、4.x 和 5.x

  • Android API

    Android 3.1.x 及更高版本

  • MIB

    RFC1213、RFC1317

  • 接头

    NPort 5210 系列:8-pin RJ45
    NPort 5230/5232 系列:接线端子

  • 端口数量

    2

  • 串口标准

    NPort 5210 系列:RS-232

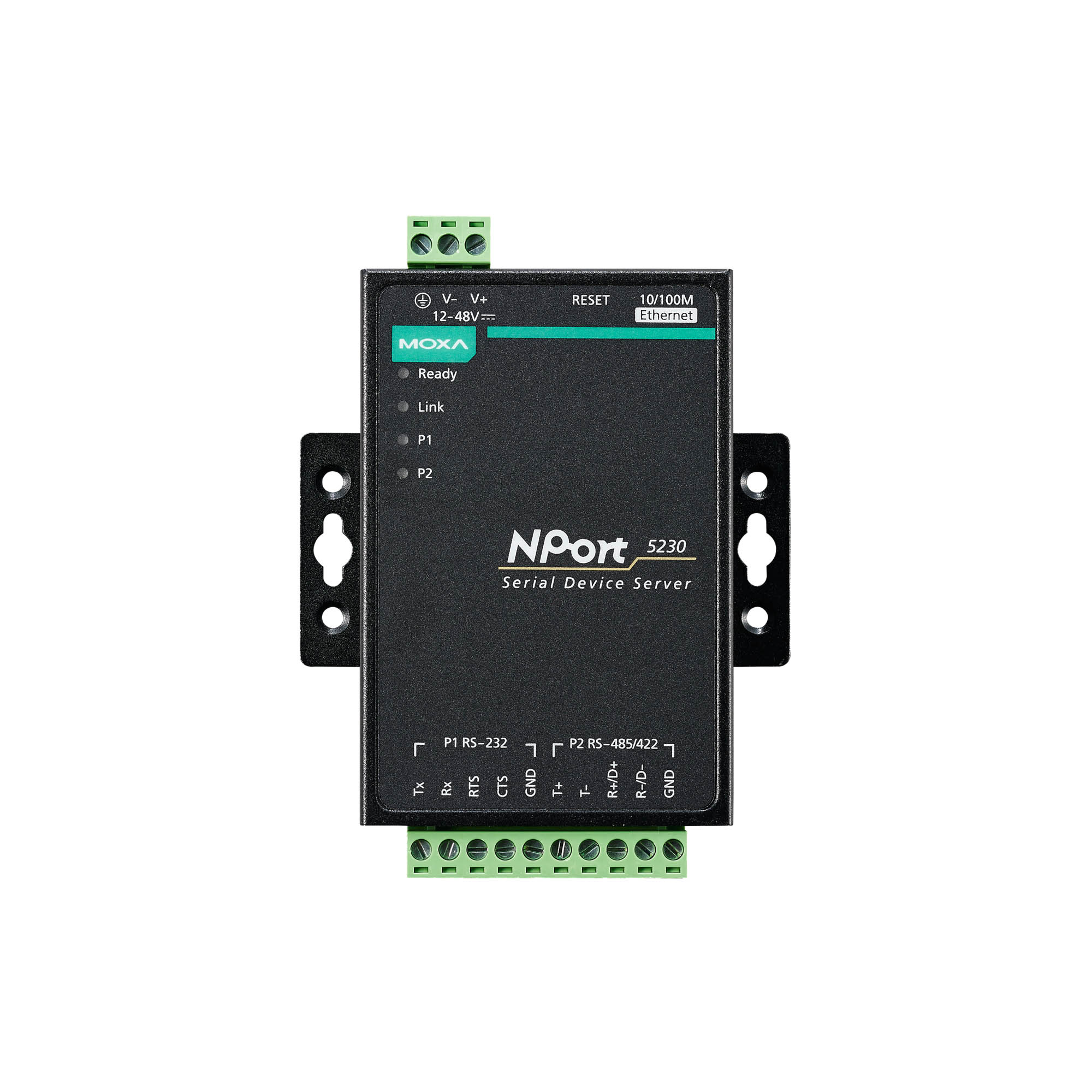

    NPort 5230 系列:RS-232/422/485 >NPort 5230 系列一个端口支持 Rs-232,另一个端口支持 RS-422/485。

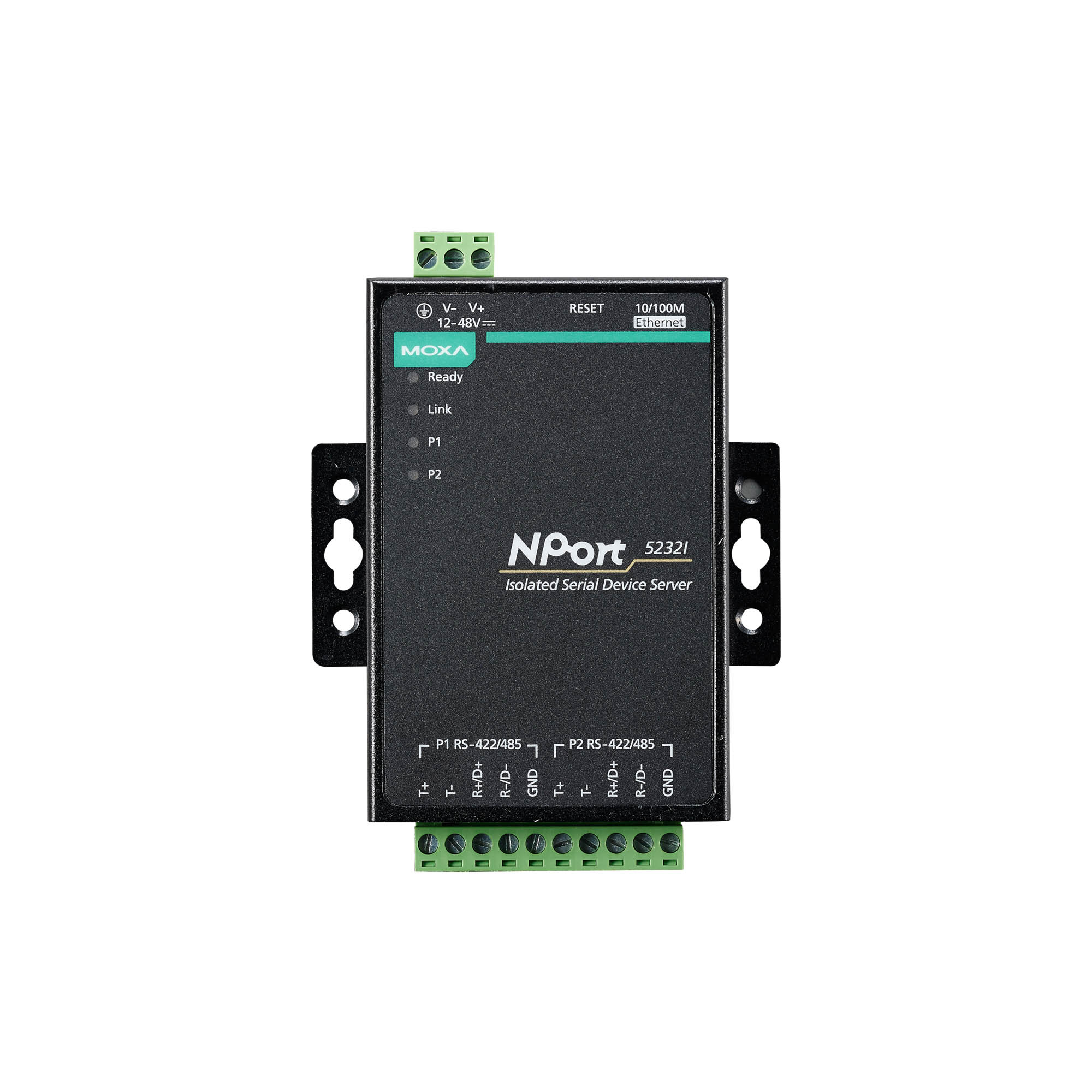

    NPort 5232 系列:RS-422/485

  • 操作模式

    禁用、以太网调制解调器、配对连接、Real COM、反向 Telnet、TCP Client、TCP server、UDP

  • 波特率

    支持标准波特率(单位 = bps):110、134、150、300、600、1200、1800、2400、4800、7200、9600、19200、38400、57600、115200、230400

  • 数据位

    5、6、7、8

  • 停止位

    1、1.5、2

  • 校验位

    无、偶、奇、Space、Mark

  • 流量控制

    RTS/CTS(仅限 RS-232)、DTR/DSR(仅限 RS-232)、XON/XOFF

  • RS-485 上拉电阻/下拉电阻

    NPort 5210/5232I 系列:无
    NPort 5230 系列:150 kΩ
    NPort 5232 系列:1 kΩ

  • RS-485 数据流向控制

    ADDC®(数据流向自动控制)

  • 隔离保护

    NPort 5232I 系列:2 kV

  • RS-232

    NPort 5210 系列:TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
    NPort 5230 系列:TxD、RxD、RTS、CTS、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • 输入电流

    NPort 5210/5230 系列:325 mA @ 12 VDC
    NPort 5232/5232I 系列:280 mA @ 12 VDC, 365 mA @ 12 VDC

  • 输入电压

    12 至 48 VDC

  • 电源输入数量

    1

  • 电源接头

    1 个可拆卸 3 触点接线端子

  • 自动重启触发器

    内置 WDT(看门狗定时器)

  • 报警工具

    内置蜂鸣器和 RTC(实时时钟)

  • 外壳

    金属

  • 尺寸(有挂耳)

    NPort 5210/5230 系列、NPort 5232/5232-T:90 x 100.4 x 22 mm(3.54 x 3.95 x 0.87 英寸)
    NPort 5232I/5232I-T:90 x 100.4 x 35 mm(3.54 x 3.95 x 1.37 英寸)

  • 尺寸(无挂耳)

    NPort 5210/5230 系列、NPort 5232/5232-T:67 x 100.4 x 22 mm(2.64 x 3.95 x 0.87 英寸)
    NPort 5232I/5232I-T:67 x 100.4 x 35 mm(2.64 x 3.95 x 1.37 英寸)

  • 重量

    NPort 5210 系列:340 g (0.75 lb)
    NPort 5230 系列、NPort 5232/5232-T:360 g (0.79 lb)
    NPort 5232I/5232I-T:380 g (0.84 lb)

  • 安装

    台式、导轨式安装(带可选套件)、壁挂式安装

  • 工作温度

    标准型号:0 至 55°C(32 至 131°F)
    宽温型号:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 75°C(-40 至 167°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
    IEC 61000-4-4 EFT:电源:1 kV;信号:0.5 kV
    IEC 61000-4-5 Surge:电源:1 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信号:3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11 DIP

  • 安全

    UL 60950-1

  • 医疗

    NPort 5210 系列:EN 60601-1-2 Class B, EN 55011

  • 海事

    NPort 5230/5232 系列:DNV

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    NPort 5210 系列:381,342 小时
    NPort 5230 系列:377,937 小时
    NPort 5232 系列:309,383 小时

  • 标准

    Telcordia (Bellcore) 标准 TR/SR

软件、固件和驱动程序

筛选

名称 类型 校驗和 版本 操作系统 发布日期
Real TTY drivers for Linux 3.x.x
94.6 KB
驱动程序
SHA-512
v3.0
  • Linux Kernel 3.x
2024年7月4日 2024年7月4日 发布说明
MXview One plugin (Windows)
19.3 MB
软件包
SHA-512
v1.4
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
2024年6月11日 2024年6月11日 发布说明
MXview One plugin (Linux)
21.9 MB
软件包
SHA-512
v1.4
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
2024年6月11日 2024年6月11日 发布说明
MXconfig plugin (non-Java version)
1.1 MB
软件包
SHA-512
v1.3
  • Windows 10
  • Windows 7
  • Windows Server 2016
  • Windows Server 2019
2024年4月26日 2024年4月26日 发布说明
Firmware for NPort 5200 Series
430.0 KB
固件
SHA-512
v2.14
2024年3月15日 2024年3月15日 发布说明
Software Package for MXview One Series (Windows version)
374.0 MB
软件包
SHA-512
v1.3.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
2024年1月31日 2024年1月31日 发布说明
Windows Driver Manager (Windows 11 and Server 2022 and later, WHQL certified)
7.4 MB
驱动程序
SHA-512
v4.2
  • Windows 11
  • Windows Server 2022
2023年12月11日 2023年12月11日 发布说明
Serial Device Server Driver for macOS (macOS 10.1x to 14)
689.8 KB
驱动程序
SHA-512
v1.2
  • macOS 10.12
  • macOS 10.13
  • macOS 10.14
  • macOS 10.15
  • macOS 11
  • macOS 12
  • macOS 13
  • macOS 14
2023年11月10日 2023年11月10日 发布说明
Real TTY Linux driver v5.3 (kernel 5.x)
113.3 KB
驱动程序
SHA-512
v5.3
  • Linux Kernel 5.x
2023年10月18日 2023年10月18日 发布说明
MXconfig Plugin
3.3 MB
软件包
SHA-512
v1.4
  • Windows 10
  • Windows 7
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
2023年7月17日 2023年7月17日 发布说明
Moxa CLI Configuration Tool for Windows
2.0 MB
管理工具
SHA-512
v1.3
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
2023年6月29日 2023年6月29日 发布说明
Moxa CLI Configuration Tool for Linux
11.6 MB
管理工具
SHA-512
v1.3
  • Linux Kernel 2.6.x
  • Linux Kernel 3.x
  • Linux Kernel 4.x
  • Linux Kernel 5.x
2023年6月29日 2023年6月29日 发布说明
Device Search Utility
2.2 MB
管理工具
SHA-512
v2.7
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
2023年6月28日 2023年6月28日 发布说明
PComm Lite Suite - Serial Communication Tool for Windows
3.5 MB
管理工具
SHA-512
v1.7
  • Windows
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
2023年6月19日 2023年6月19日 发布说明
Real TTY Linux kernel 6.x
113.7 KB
驱动程序
SHA-512
v6.0
  • Linux Kernel 6.x
2023年5月4日 2023年5月4日 发布说明
MXview plugin
32.8 MB
软件包
SHA-512
v1.4
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2023年5月2日 2023年5月2日 发布说明
Real TTY Linux drivers v4.2 (kernel 4.x)
114.9 KB
驱动程序
SHA-512
v4.2
  • Linux Kernel 4.x
2023年1月17日 2023年1月17日 发布说明
NPort Administrator Suite v3.2 (Windows 7 to 8.1 and Windows Server 2008 R2 to 2016, WHQL certified)
4.1 MB
驱动程序
SHA-512
v3.2
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
2023年1月17日 2023年1月17日 发布说明
NPort Administrator Suite (Windows 10 and Server 2019 and later, WHQL certified)
7.7 MB
驱动程序
SHA-512
v4.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
2023年1月17日 2023年1月17日 发布说明
Device Server Android API
18.0 MB
资源库
SHA-512
v1.1
  • Android
2022年12月22日 2022年12月22日 发布说明
Windows Driver Manager v3.5 (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
6.8 MB
驱动程序
SHA-512
v3.5
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2022年12月1日 2022年12月1日 发布说明
Serial Device Server Driver for macOS (macOS 10.12 to 10.15)
611.6 KB
驱动程序
SHA-512
v1.1
  • macOS 10.12
  • macOS 10.13
  • macOS 10.14
  • macOS 10.15
2022年9月26日 2022年9月26日 发布说明
Firmware for NPort 5200 Series
430.0 KB
固件
SHA-512
v2.13
2021年9月30日 2021年9月30日 发布说明
Real TTY drivers for Linux 2.x.x
92.2 KB
驱动程序
SHA-512
v2.0
  • Linux Kernel 2.4.x
  • Linux Kernel 2.6.x
2019年10月24日 2019年10月24日 发布说明
NPort Administration Suite for Windows Vista, Server 2008 or prior
4.1 MB
驱动程序
SHA-512
v2.0
  • Windows 2000
  • Windows 95
  • Windows 98
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2019年2月11日 2019年2月11日 发布说明
Windows Driver Manager (Windows Vista, Server 2008, and prior)
2.6 MB
驱动程序
SHA-512
v2.0
  • Windows 2000
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2018年8月23日 2018年8月23日 发布说明
Driver for NPort 5200 Series (WinCE 5)
230.5 KB
驱动程序
SHA-512
v1.6
  • Windows CE 5.0
  • Windows CE 6.0
2012年11月14日 2012年11月14日 发布说明
PComm Lite - Serial Communication Tool for Windows
1.6 MB
管理工具
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月13日 2012年5月13日 发布说明
Driver for NPort 5200 Series (WinXP Embedded)
1.2 MB
驱动程序
SHA-512
v1.14
  • Windows XP Embedded
2012年4月4日 2012年4月4日 发布说明
Driver for NPort 5200 Series (UNIX)
73.0 KB
驱动程序
SHA-512
v3.5
  • FreeBSD 5.x
  • FreeBSD 6.x
  • FreeBSD 7.x
  • FreeBSD 8.x
  • HP-UX
  • IBM AIX 5.3
  • Mac OS X
  • QNX 4.x
  • QNX 6.x
  • SCO OpenServer 5
  • SCO OpenServer 6
  • SCO UnixWare 7
  • Solaris 10
2012年3月19日 2012年3月19日 发布说明

支持文件

名称 类型 语言 版本 发布日期
Tech Note: Configuring and Monitoring with MXview One/MXview and MXconfig (non-java and java) Plugins
2.1 MB
技术说明 英文 v1.0 2024年5月7日 2024年5月7日
Manual for NPort 5000 Series
20.6 MB
手册 英文 v7.1 2024年5月6日 2024年5月6日
Moxa CLI Configuration Tool User Manual
1.0 MB
手册 英文 v2.2 2024年1月26日 2024年1月26日
Tech Note: Moxa Real TTY Driver Porting Guide for Arm-based Platforms
372.3 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Real COM mode for NPort
479.5 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: TCP Client Mode for NPort
394.5 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: TCP Server Mode for NPort
395.0 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Reverse Telnet Mode for NPort
364.5 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: UDP Mode for NPort
397.2 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Pair Connection Mode
544.0 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Ethernet Modem Mode
429.4 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Accessing Multiple NPorts Behind NAT
497.2 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Fixed TTY Driver for NPort
389.7 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Real TTY Driver for NPort
379.2 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: The Security Hardening Guide for NPort 5000 Series
1.7 MB
技术说明 英文 v2.1 2023年5月30日 2023年5月30日
EULA for NPort Administrator Suite
100.3 KB
技术说明 英文 v1.0 2023年5月18日 2023年5月18日
Tech Note: Real COM mode for NPort
423.5 KB
技术说明 英文 v1.1 2020年4月30日 2020年4月30日
NPort 5200 系列产品资料
4.3 MB
产品资料表 中文 v1.2 2019年6月11日 2019年6月11日
QIG for NPort 5200 Series
2.3 MB
QIG 英文 v8.0 2017年3月21日 2017年3月21日
Tech Note: NPort Real COM Mode for DNP3 Applications
1.9 MB
技术说明 英文 v1.0 2014年11月17日 2014年11月17日
Tech Note: TCP Server Mode for NPort
311.3 KB
技术说明 英文 v1.0 2013年6月29日 2013年6月29日
Tech Note: Using DNP3 with the NPort Series
1.0 MB
技术说明 英文 v1.0 2012年3月29日 2012年3月29日
Tech Note: UDP Mode for NPort
173.2 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: Accessing Multiple NPorts Behind NAT
482.6 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: Reverse Telnet Mode for NPort
204.6 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: TCP Client Mode for NPort
224.4 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: NPort's Ethernet Modem Mode
116.6 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: NPort's Pair Connection Mode
211.4 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: Real COM Mode for NPort
253.0 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: Real TTY Driver for NPort
204.2 KB
技术说明 英文 v1.0 2009年5月21日 2009年5月21日
Tech Note: Fixed TTY Driver for NPort
207.6 KB
技术说明 英文 v1.0 2009年5月21日 2009年5月21日
2D CAD for NPort 5210 TOP
433.8 KB
2D CAD 英文 1995年8月3日 1995年8月3日
2D CAD for NPort 5230 TOP
427.6 KB
2D CAD 英文 1995年8月3日 1995年8月3日
2D CAD for NPort 5232I TOP
255.8 KB
2D CAD 英文 1995年8月3日 1995年8月3日
2D CAD for NPort 5232 TOP
427.6 KB
2D CAD 英文 1995年8月3日 1995年8月3日

可用型号 (8)

显示图片

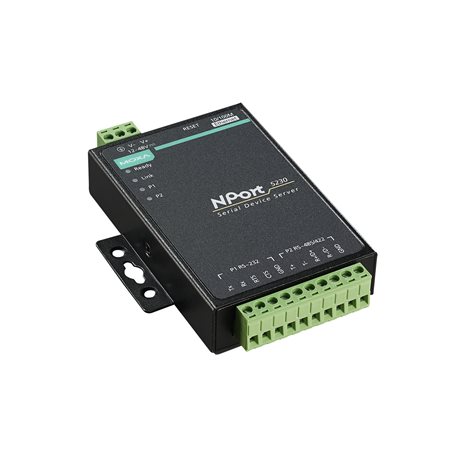

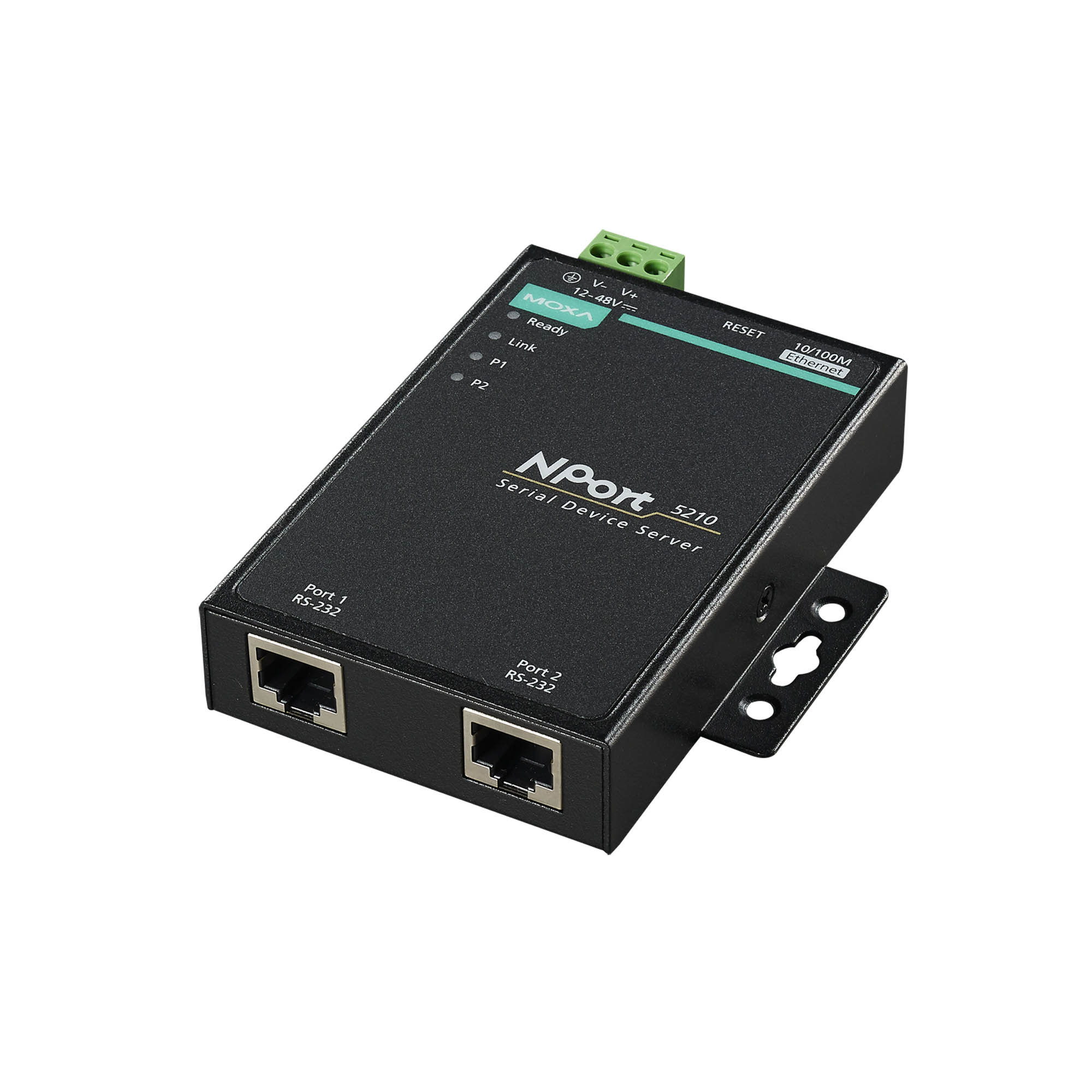

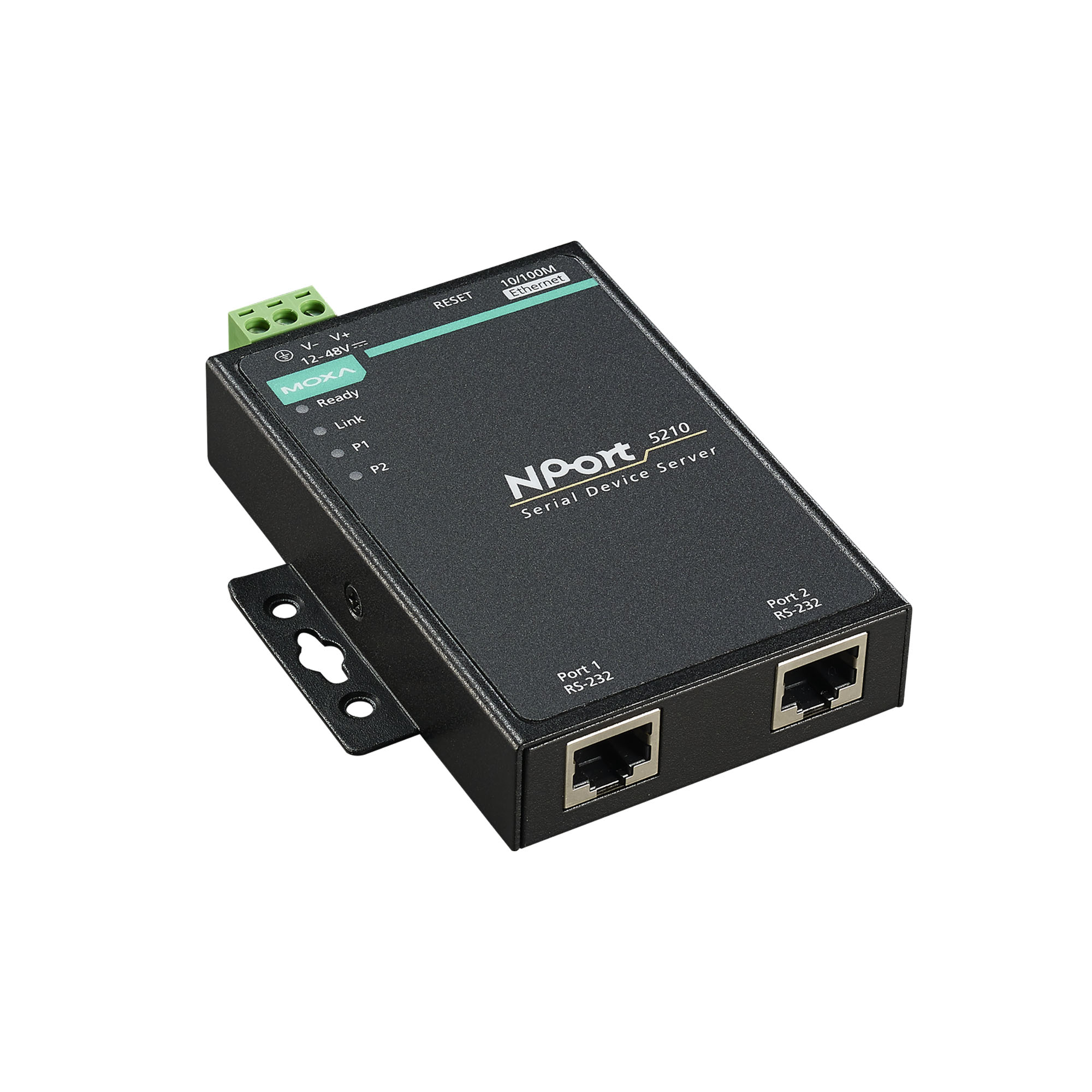

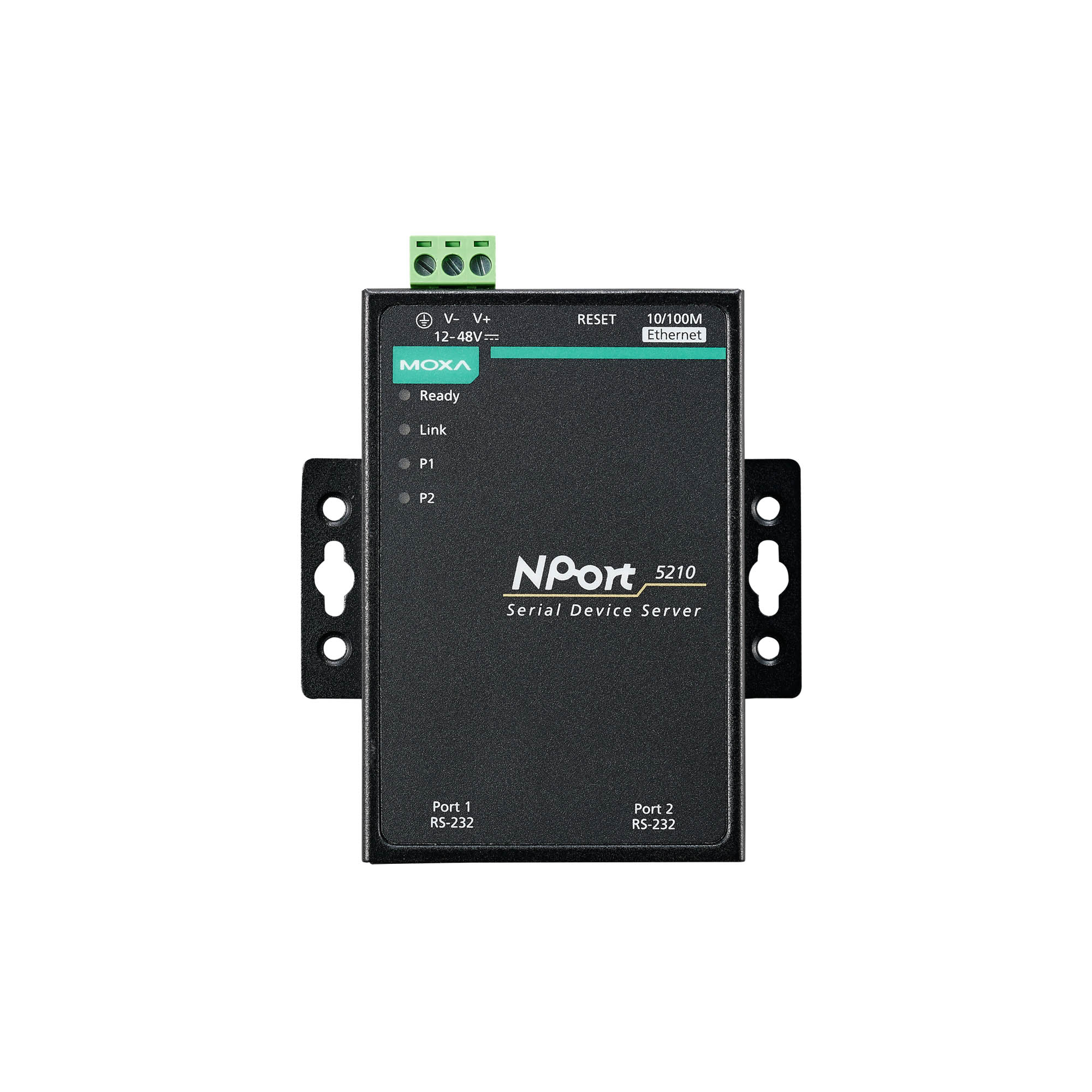

moxa-nport-5210-image.jpg | MoxaNPort 5210moxa-nport-5210-t-image.jpg | MoxaNPort 5210-Tmoxa-nport-5230-image.jpg | MoxaNPort 5230moxa-nport-5230-t-image.jpg | MoxaNPort 5230-T
工作温度0 to 55°C-40 to 75°C0 to 55°C-40 to 75°C
波特率110 bps to 230.4 kbps110 bps to 230.4 kbps110 bps to 230.4 kbps110 bps to 230.4 kbps
串口标准RS-232RS-232RS-232/422/485RS-232/422/485
串口隔离保护
串口数量2222
输入电压12-48 VDC12-48 VDC12-48 VDC12-48 VDC
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹

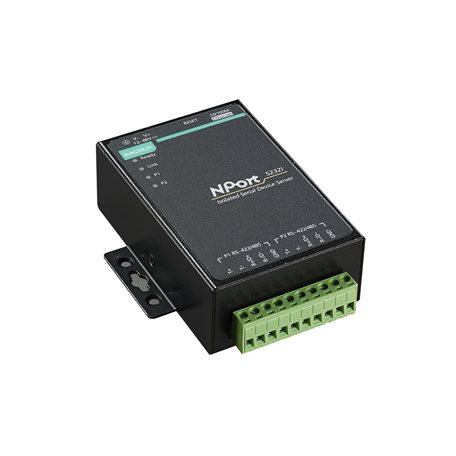

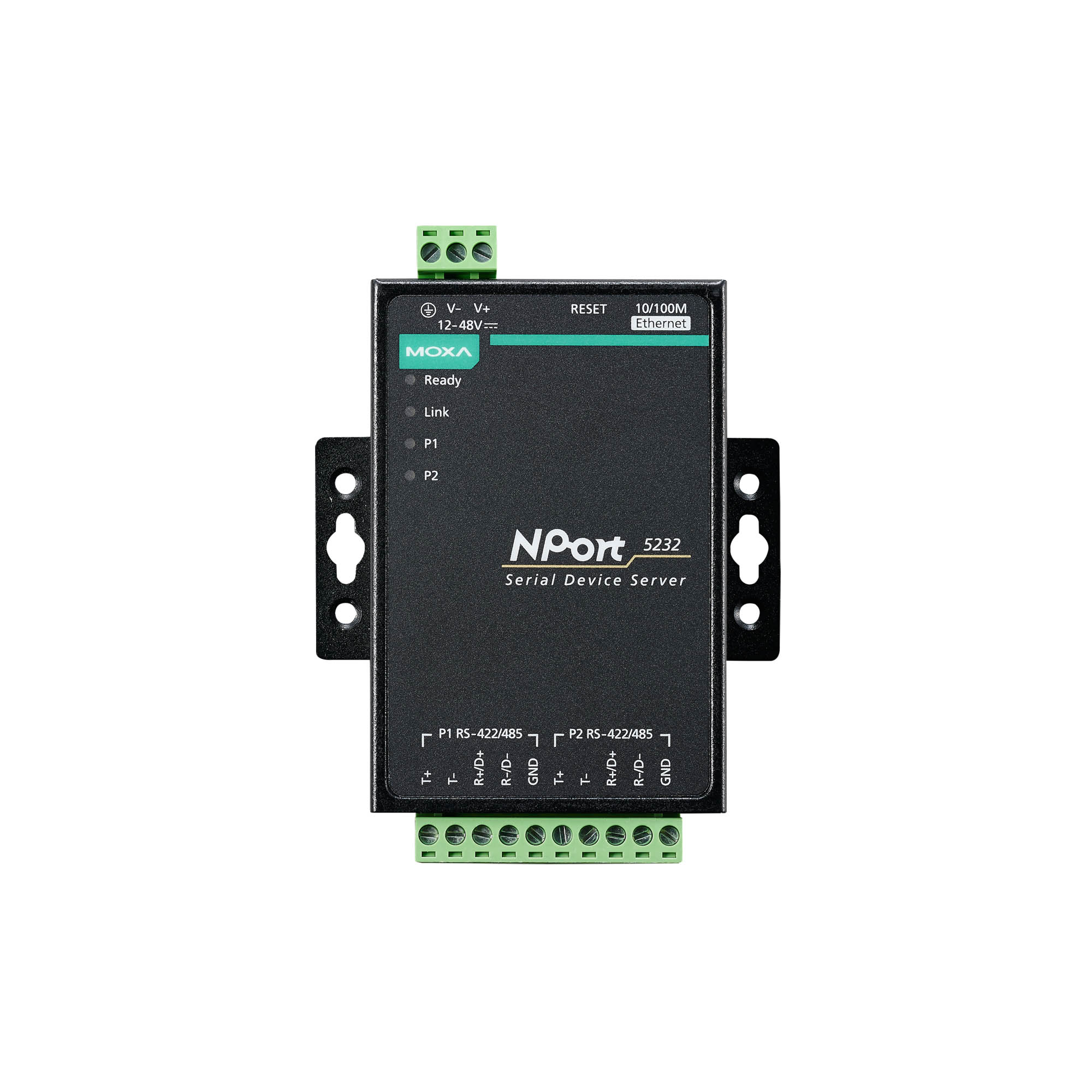

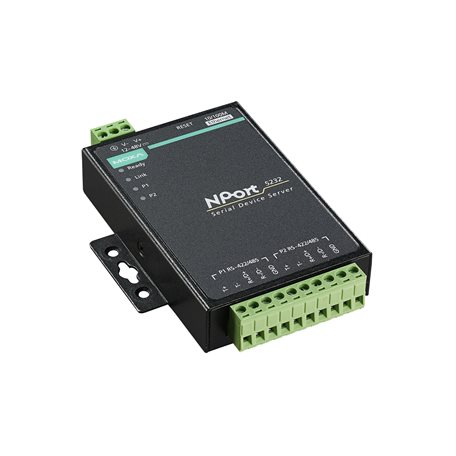

moxa-nport-5232-image.jpg | MoxaNPort 5232moxa-nport-5232-t-image.jpg | MoxaNPort 5232-Tmoxa-nport-5232i-image.jpg | MoxaNPort 5232Imoxa-nport-5232i-t-image.jpg | MoxaNPort 5232I-T
工作温度0 to 55°C-40 to 75°C0 to 55°C-40 to 75°C
波特率110 bps to 230.4 kbps110 bps to 230.4 kbps110 bps to 230.4 kbps110 bps to 230.4 kbps
串口标准RS-422/485RS-422/485RS-422/485RS-422/485
串口隔离保护2 kV2 kV
串口数量2222
输入电压12-48 VDC12-48 VDC12-48 VDC12-48 VDC
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹

product image

Buy online from distributors

添加至收藏夹
