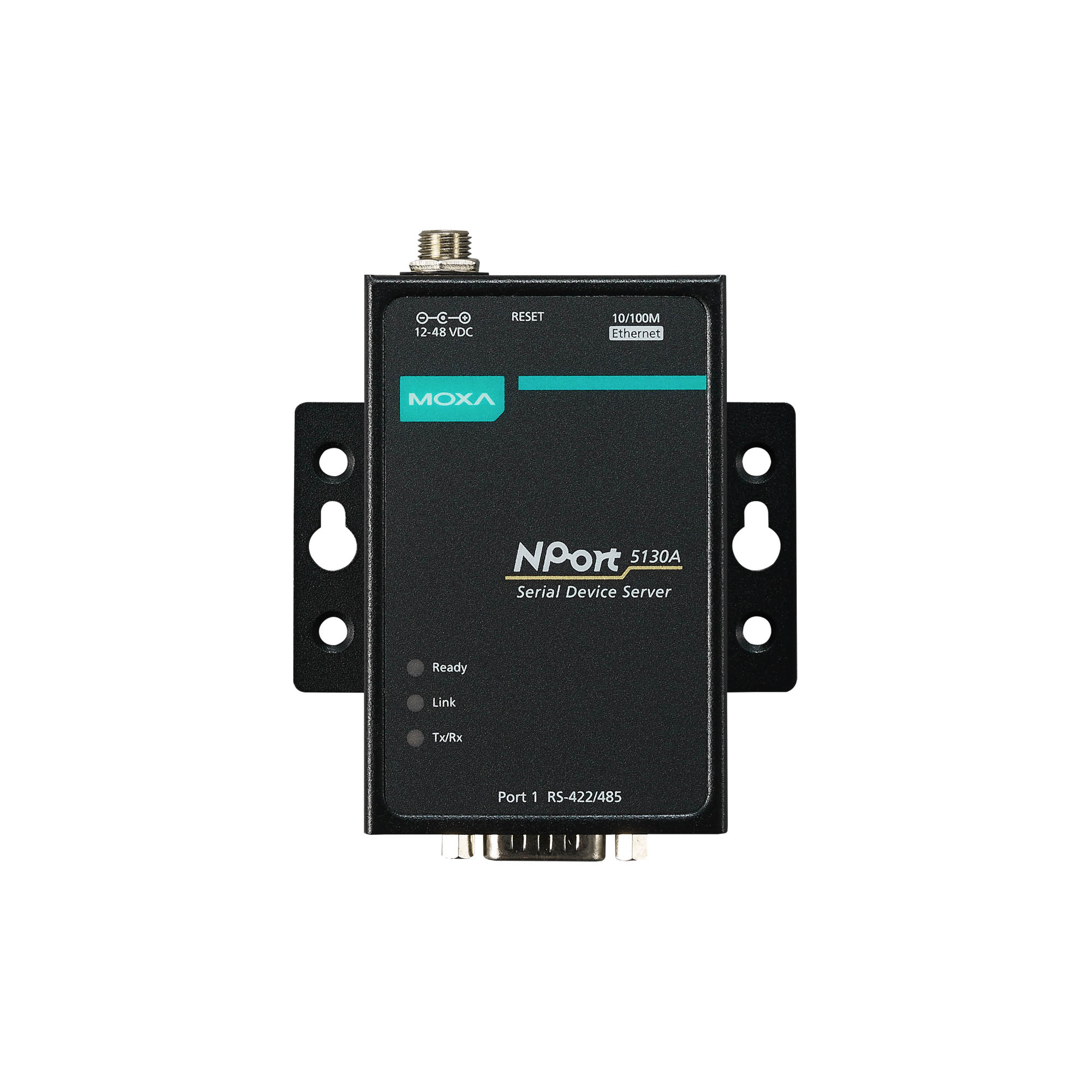

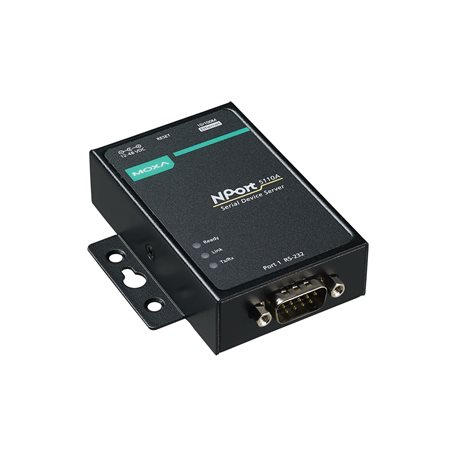

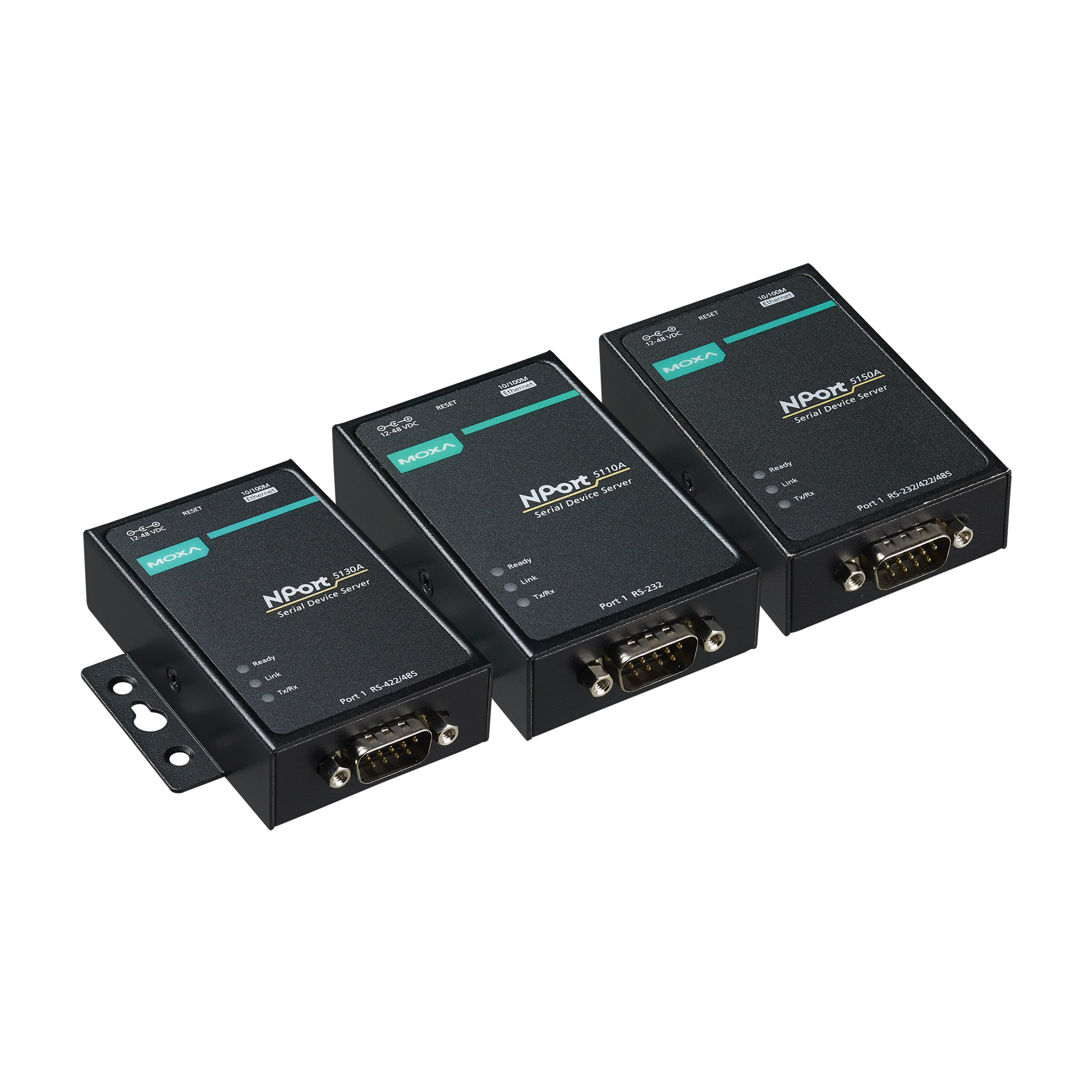

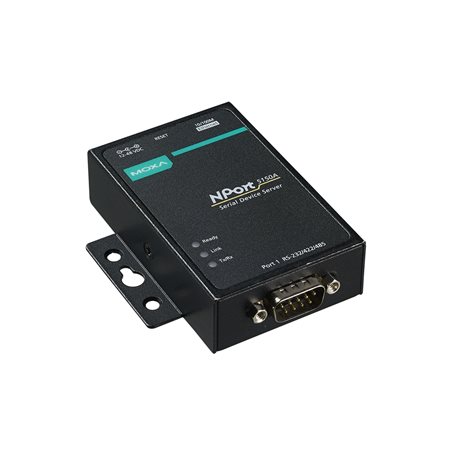

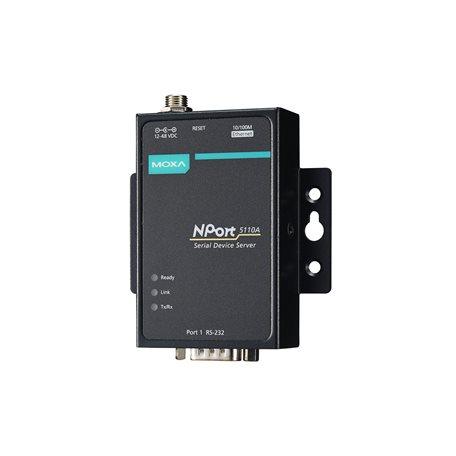

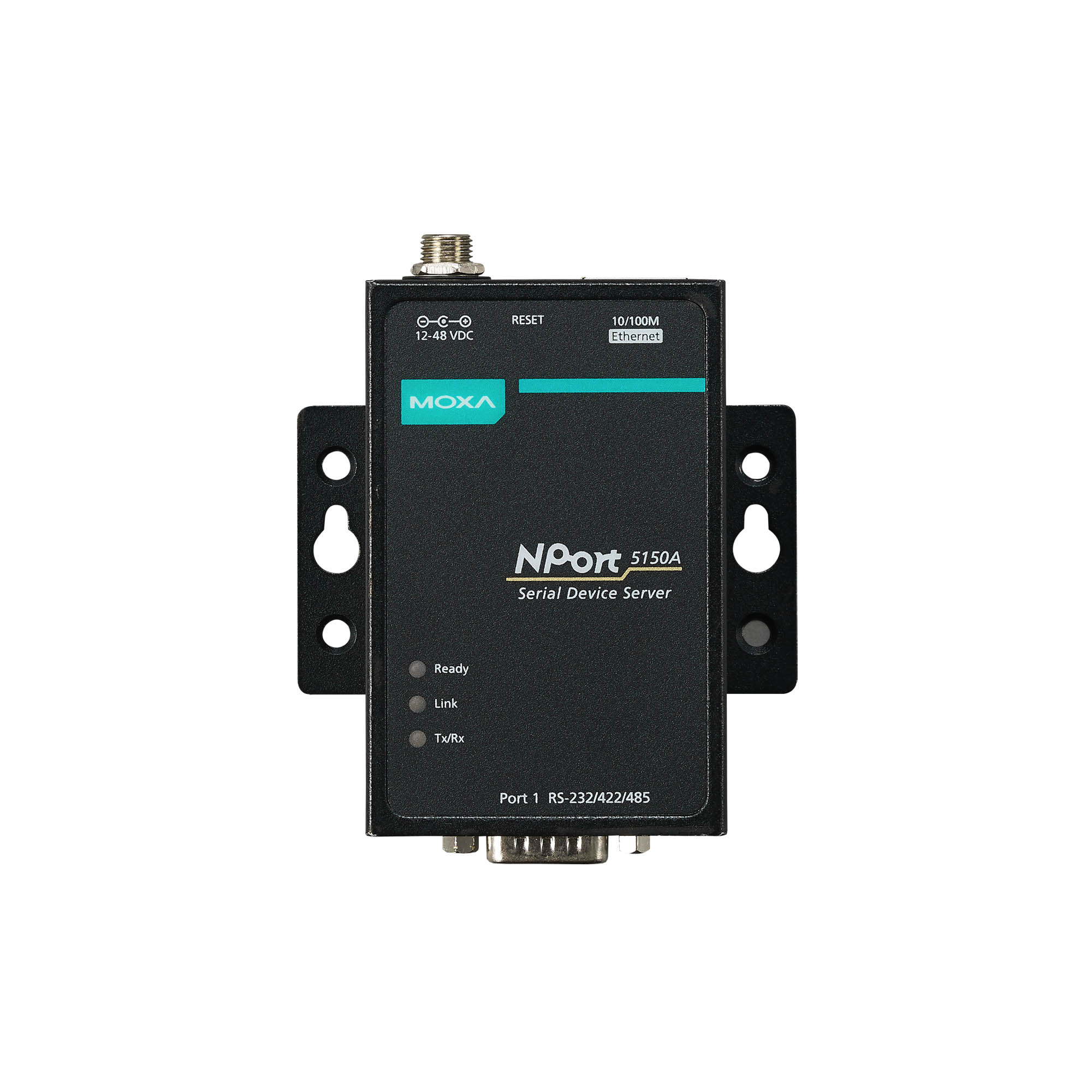

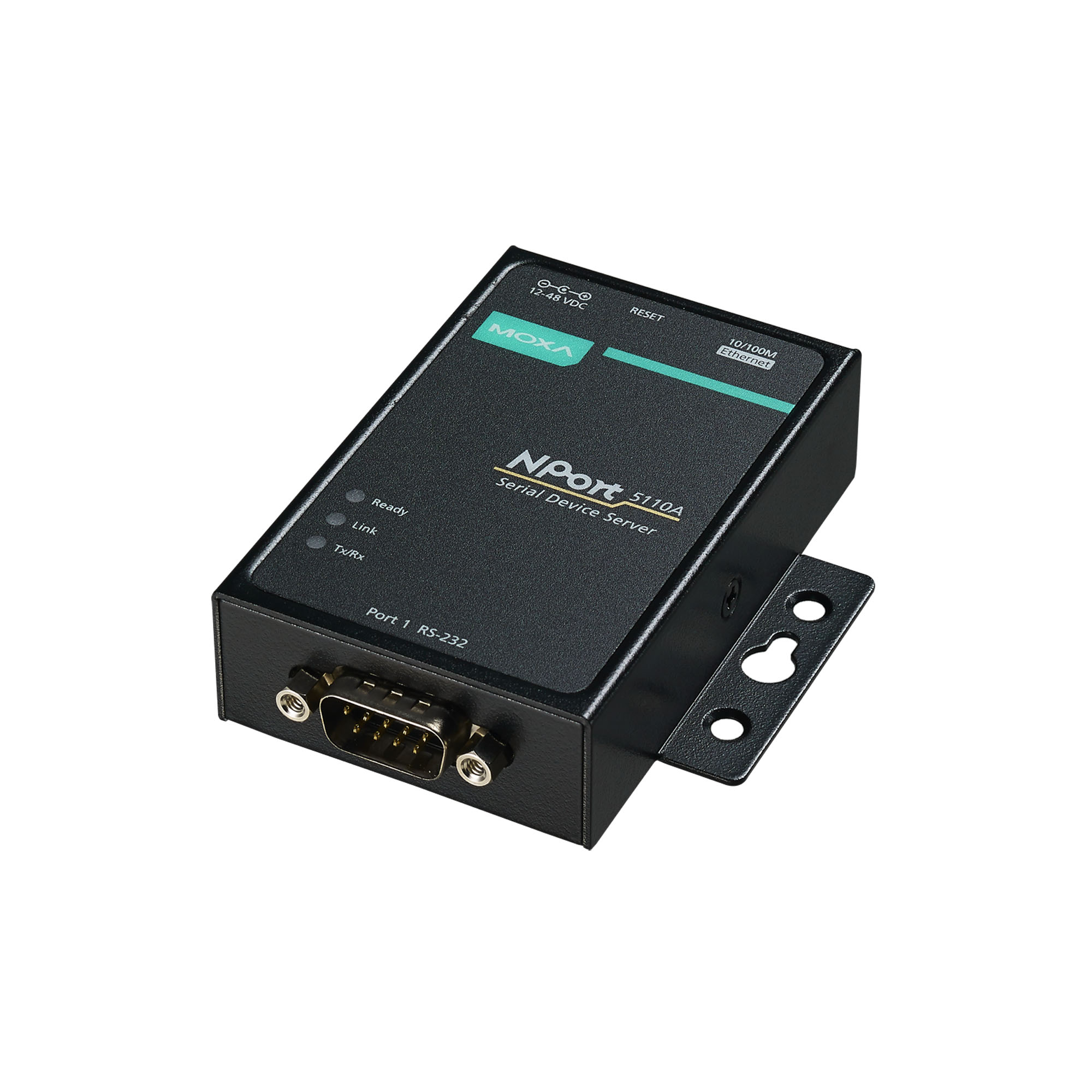

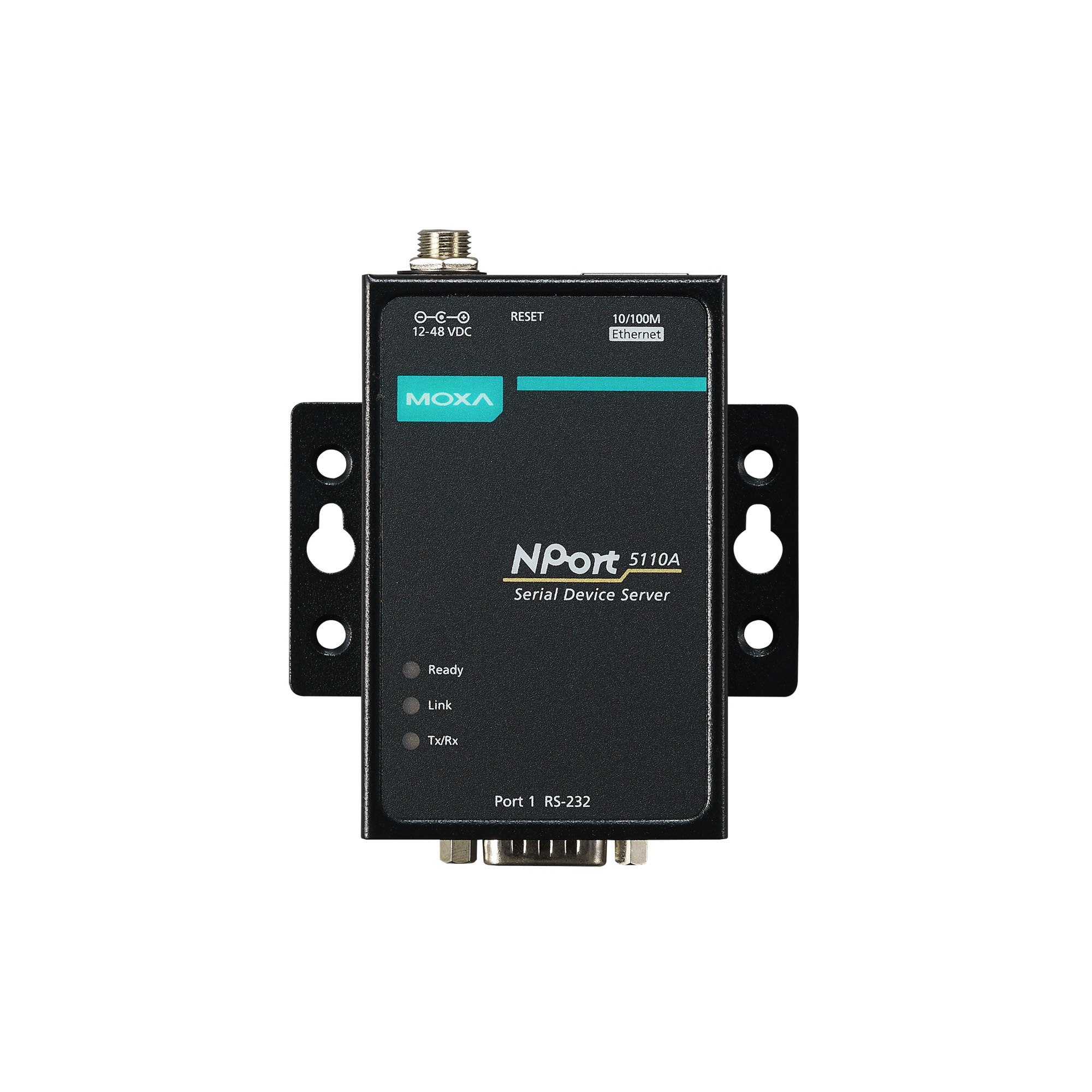

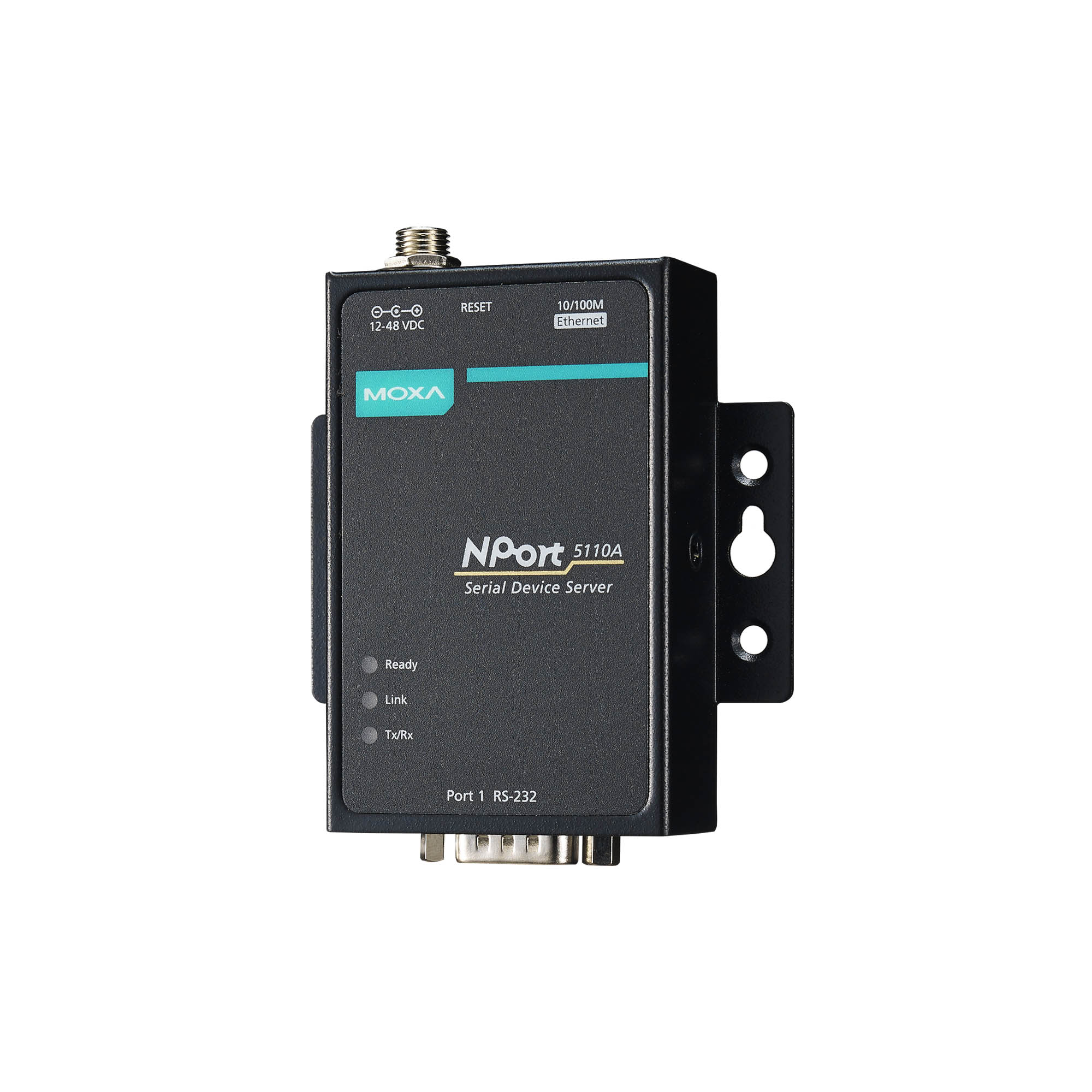

NPort 5100A 系列

1 端口 RS-232/422/485 串口设备联网服务器

moxa-nport-5100a-series-image-1-(1).jpg | Moxa
moxa-nport-5100a-series-image-2-(1).jpg | Moxa
moxa-nport-5100a-series-image-3-(1).jpg | Moxa
moxa-nport-5100a-series-image-4-(1).jpg | Moxa
moxa-nport-5100a-series-image-5-(1).jpg | Moxa
moxa-nport-5100a-series-image-6-(1).jpg | Moxa
moxa-nport-5100a-series-image-7-(1).jpg | Moxa

特点和优势

  • 仅 1 W 功耗
  • 仅需三步,通过 Web 快速配置
  • 串口、网口和电源提供浪涌保护
  • COM 端口分组和 UDP 组播应用
  • 紧固的螺旋式电源接头,连接更安全
  • Real COM/TTY 驱动程序,可支持 Windows 和 Linux
  • 标准 TCP/IP 接口,支持通用 TCP 和 UDP 操作模式
  • 最多可连接 8 个 TCP 主机

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

NPort® 5100A 串口设备联网服务器助力串口设备轻松接入网络,让您的 PC 软件可从任何地点通过网络直接访问串口设备。NPort®5100A 设备联网服务器设计紧凑、坚固耐用且简单易用,提供了简单可靠的串口联网解决方案。



绿色节能的串口联网解决方案

MiiNe 是一款以 ARM 为基础架构的串口联网系统级芯片,并内置 RAM 和闪存,既小巧又功能强大。NPort® 5110A 系列采用 MiiNe 芯片,功耗小于 1 W。NPort® 5100A 系列相较于市场上同类产品,至少节省 50% 功耗,帮助工程师应对能源需求严苛的工业现场环境。



串口、网口和电源提供浪涌保护

浪涌,通常源于电源开关和雷击等瞬时产生的高电压,对电气设备会造成损坏。NPort® 5100A 采用 Moxa 领先的浪涌保护技术,为串口、电源和以太网口提供了保护,并通过了 IEC 61000-4-5 认证标准。这种先进的浪涌保护功能提供了强固的串口联网解决方案,从而保护电气设备不受电压尖峰或电气噪声的干扰。



仅需三步,轻松通过 Web 快速配置

NPort® 5100A 只需三步,即可使用 web 完成配置,配置界面简洁明了。通过 NPort® 5100A 的 web console,只需三个简单的步骤,就可指导用户进行配置并激活所需的串口联网应用。有了这个功能,用户平均只需要花费 30 秒钟,即可完成 NPort® 的设置并启用应用,节省大量时间和精力。



轻松排除故障

NPort® 5100A 设备联网服务器支持 SNMP 协议,可通过网络监控各个设备的状态。每台设备可配置为在发生用户定义的错误时,可自动向 SNMP 管理器发送 trap 信息。如果用户没有采用 SNMP 管理器,还可选择发送 email 进行报警。用户可以使用 Moxa 的 Windows 管理工具或 web console 来设定触发条件。例如:热启动、冷启动或密码变更会触发警报。



外观



  • 10/100BaseT(X) 端口(RJ45 接头)

    1

  • 电磁隔离保护

    1.5 kV(内置)

  • 配置选项

    Windows 管理工具、串口 Console、Telnet Console、Web Console (HTTP/HTTPS)

  • 管理

    DHCP Client、ARP、BOOTP、DNS、HTTP、HTTPS、ICMP、IPv4、LLDP、SMTP、SNMPv1/v2c、TCP/IP、Telnet、UDP

  • 过滤

    IGMP v1/v2

  • Windows Real COM 驱动程序

    Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded

  • Linux Real TTY 驱动程序

    内核版本: 2.4.x、2.6.x、3.x、4.x 和 5.x

  • Fixed TTY 驱动程序

    SCO UNIX、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X

  • Android API

    Android 3.1.x 及更高版本

  • MIB

    RFC1213、RFC1317

  • 接头

    DB9 公头

  • 端口数量

    1

  • 串口标准

    NPort 5110A:RS-232
    NPort 5130A:RS-422、RS-485
    NPort 5150A:RS-232、RS-422、RS-485

  • 操作模式

    禁用、以太网调制解调器、配对连接、Real COM、反向 Telnet、RFC2217、TCP Client、TCP Server、UDP

  • 波特率

    支持标准波特率(单位 = bps):50、75、110、134、150、300、600、1200、1800、2400、4800、7200、9600、19200、38400、57600、115200、230.4K、460.8k、921.6k

  • 数据位

    5、6、7、8

  • 停止位

    1、1.5、2

  • 校验位

    无、偶、奇、Space、Mark

  • 流量控制

    RTS/CTS(仅限 RS-232)、DTR/DSR(仅限 RS-232)、XON/XOFF

  • RS-485 上拉电阻/下拉电阻

    1 kΩ,150 kΩ

  • RS-485 数据流向控制

    ADDC®(数据流向自动控制)

  • RS-485 终端电阻

    120 Ω

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • 电源输入数量

    1

  • 输入电流

    NPort 5110A:82.5 mA @ 12 VDC
    NPort 5130A:89.1 mA @ 12 VDC
    NPort 5150A:92.4 mA @ 12 VDC

  • 输入电压

    12 至 48 VDC

  • 输入电源

    电源输入插口

  • 自动重启触发器

    内置 WDT(看门狗定时器)

  • 外壳

    金属

  • 尺寸(有挂耳)

    75.2 x 80 x 22 mm(2.96 x 3.15 x 0.87 英寸)

  • 尺寸(无挂耳)

    52 x 80 x 22 mm(2.05 x 3.15 x 0.87 英寸)

  • 重量

    340 g (0.75 lb)

  • 安装

    台式、导轨式安装(带可选套件)、壁挂式安装

  • 工作温度

    标准型号:0 至 60°C(32 至 140°F)
    宽温型号:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 75°C(-40 至 167°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:1 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:0.5 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:10 V/m;信号:10 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11 DIP

  • 安全

    UL 60950-1

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    2,231,530 小时

  • 标准

    Telcordia (Bellcore) 标准 TR/SR
