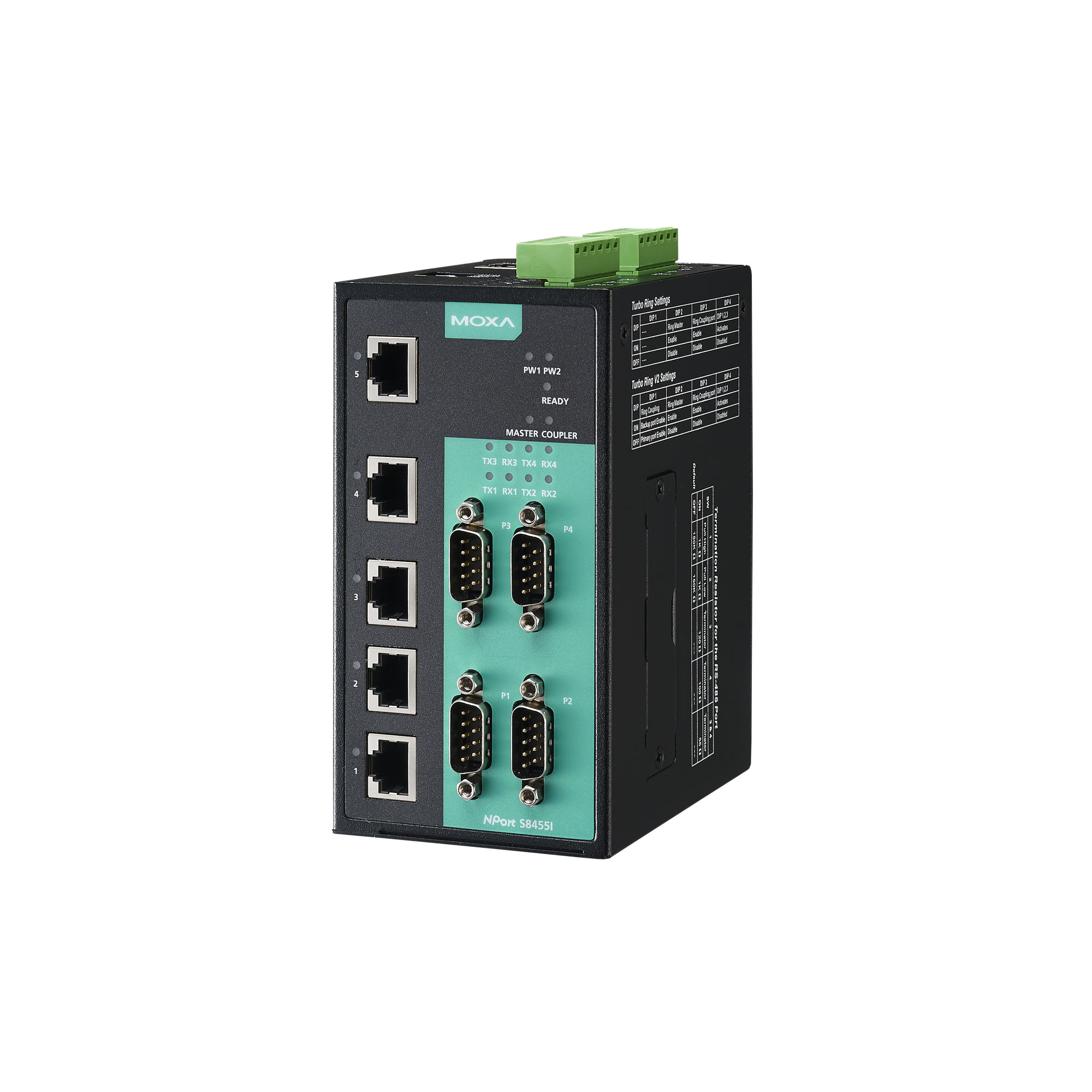

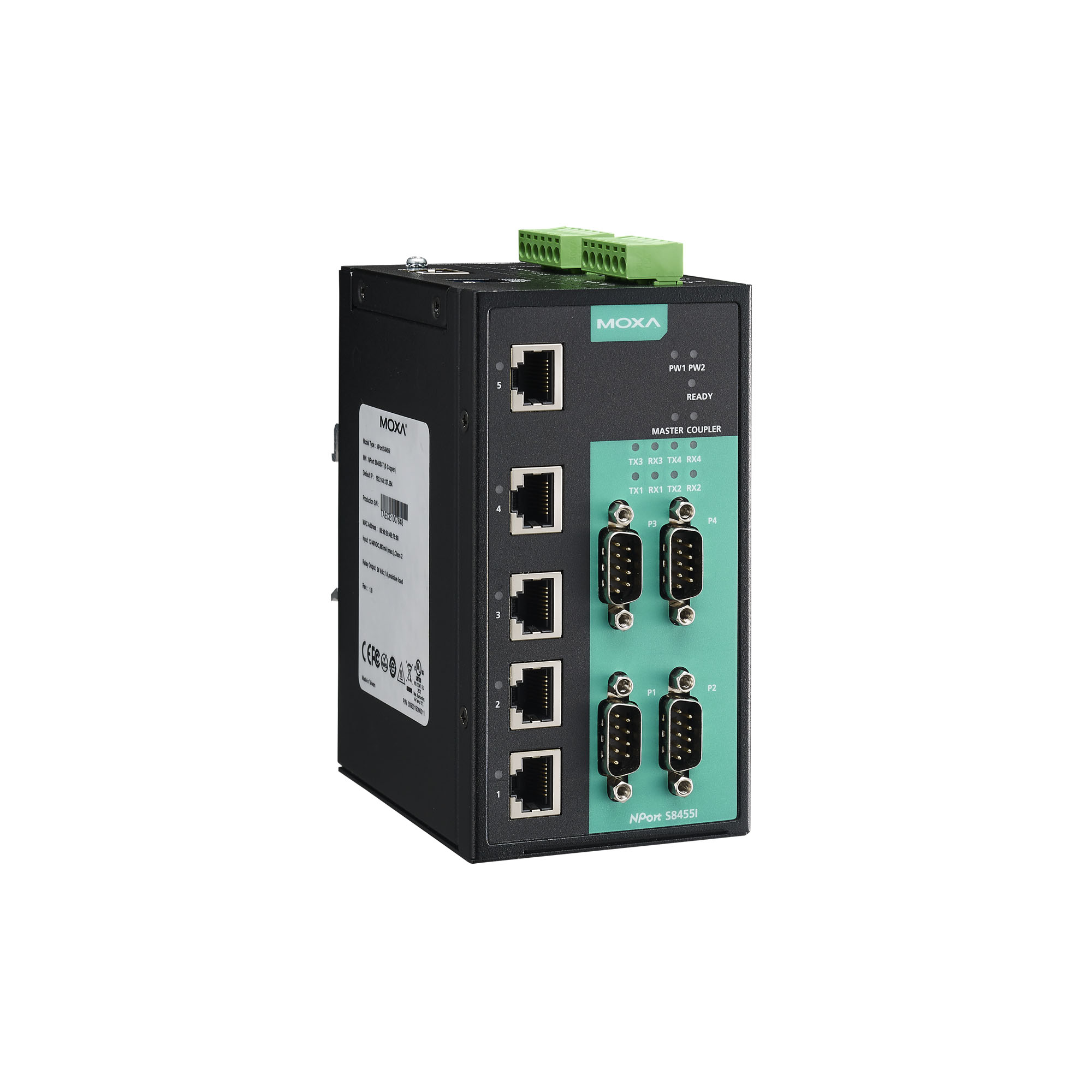

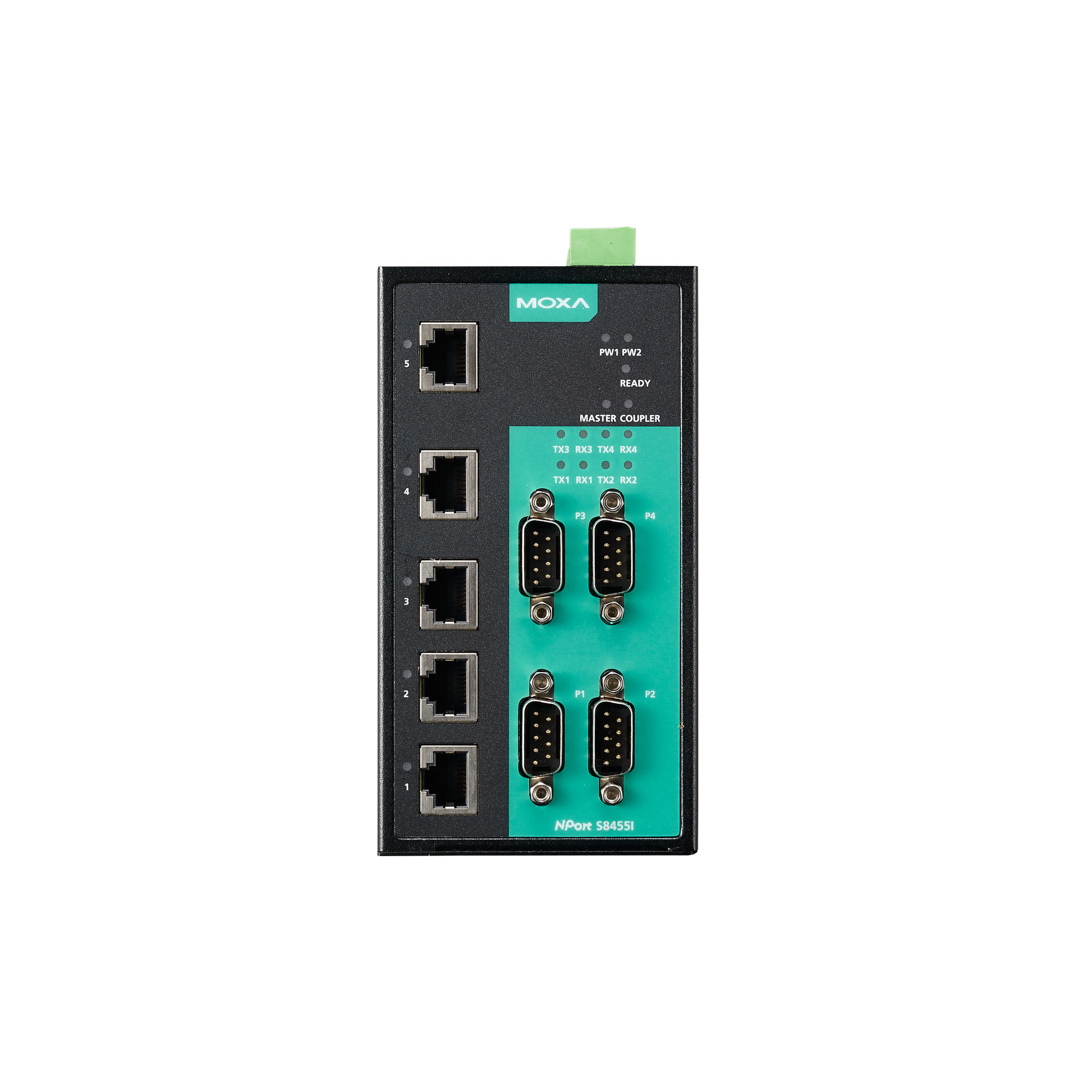

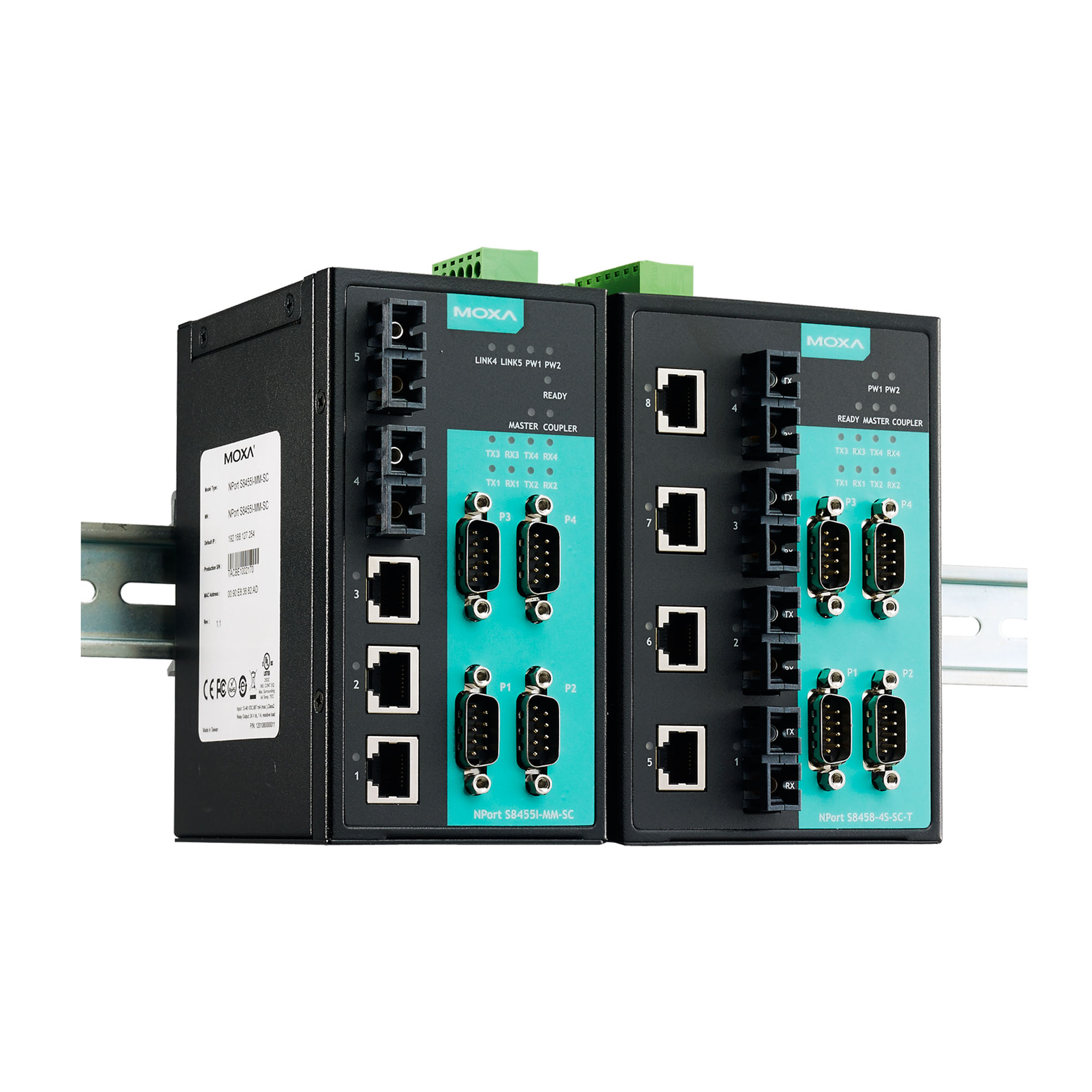

NPort S8000 系列

4 端口设备联网服务器,集成网管型以太网交换机功能

moxa-nport-s8000-series-image-1-(1).jpg | Moxa
moxa-nport-s8000-series-image-2-(1).jpg | Moxa
moxa-nport-s8000-series-image-3-(1).jpg | Moxa
moxa-nport-s8000-series-image-4-(1).jpg | Moxa
moxa-nport-s8000-series-image-5-(1).jpg | Moxa
moxa-nport-s8000-series-image-6-(1).jpg | Moxa

特点和优势

  • 4 端口 RS-232/422/485 串口设备联网服务器
  • 串口 QoS,用于配置串口数据传输优先级
  • 内置网管型以太网交换机

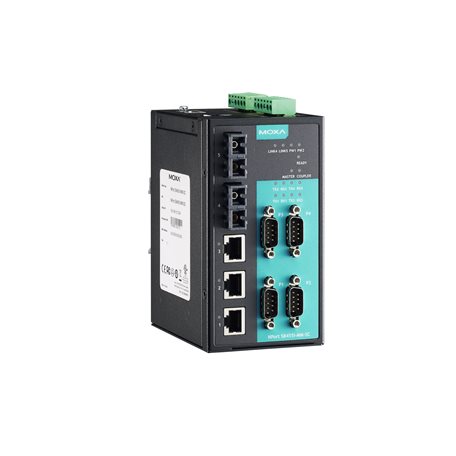

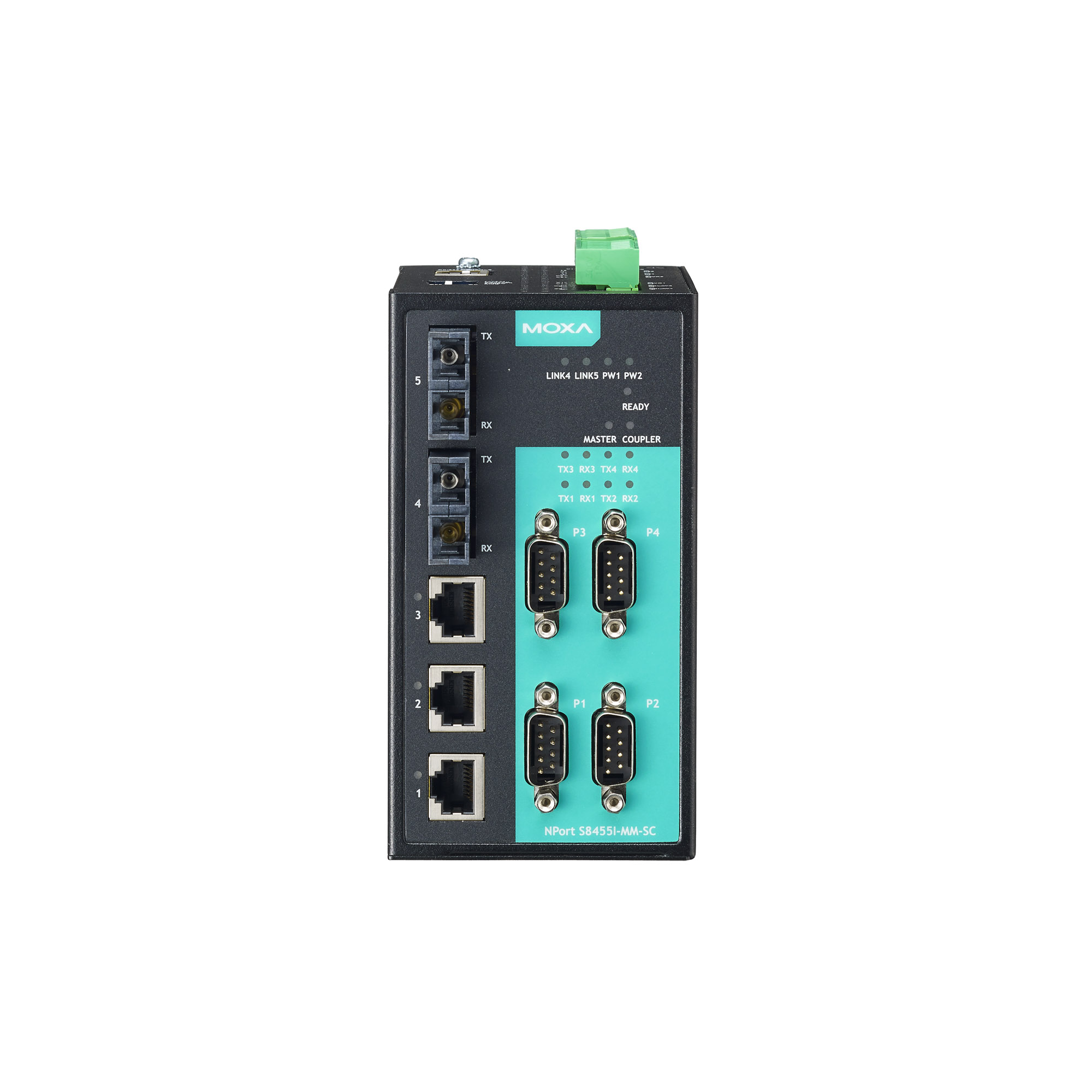

  • S8455I 光纤型号:2 个光纤以太网端口和 3 个以太网端口

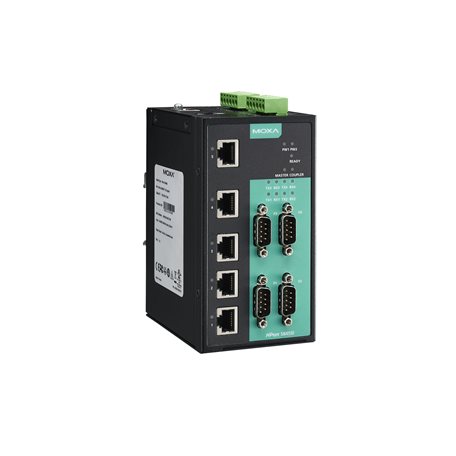

  • S8455I 型号:5 个以太网端口
  • 支持 Turbo Ring 和 Turbo Chain(恢复时间 < 20 ms)或 RSTP/STP(IEEE 802.1w/D) 以太网冗余
  • 支持 QoS、IGMP-snooping/GMRP、VLAN、LACP、SNMPv1/v2c/v3、RMON
  • 为串口信号提供 2 kV 隔离保护(隔离型号)
  • RS-485 端口上拉/下拉电阻可调节
  • 串口、网口和电源提供浪涌保护

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

NPort S8000 系列将配备 4 个 RS-232/422/485 串口的工业级串口设备联网服务器与全功能网管型以太网交换机相结合,轻松实现产品的安装、管理和维护。将设备联网服务器和交换机组合成一款产品后,节省了机柜空间,降低了总体功耗和成本,无需再单独购买交换机和串口设备联网服务器。



支持 NPort 5000 系列设备联网服务器的全部功能

NPort S8000 系列支持 NPort 5000 设备联网服务器的全部功能。只需进行基本配置,即可通过以太网端口连接最多 4 个串口设备,从而将现有串口设备连接至网络。此外,该产品还支持串口和以太网接口之间双向传输数据。



全功能网管型以太网交换机

NPort S8000 系列内置全功能网管型以太网交换机,支持 QoS、IGMP-snooping/GMRP、VLAN、端口聚合、SNMPv1/v2c/v3 和 IEEE 802.1X,让您可以应对任何类型的应用场合。Moxa 的 Turbo Ring 和 Turbo Chain 技术(恢复时间 < 20 ms)或 RSTP/STP (IEEE 802.1w/D) 提供以太网冗余,增强了工业以太网的可靠性和可用性。

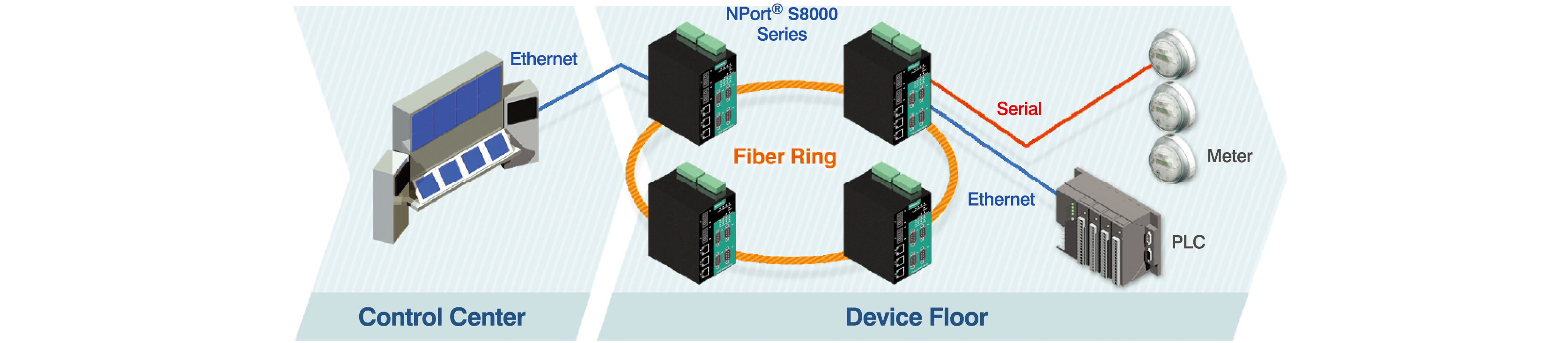

设备级环网冗余

工业自动化的设备级通信网络非常关键,因为它们用于控制和监控设备过程。此类通信的可靠性取决于设备级环网冗余,环网冗余支持快速网络故障检测和重新配置功能,因此适用于要求严苛的控制应用。NPort S8000 系列将全功能 NPort 设备联网服务器和工业交换机结合,可同时运行串口设备和以太网设备。

此外,NPort S8000 系列还可通过标准 STP/RSTP 和 Moxa 专用的 Turbo Ring 或 Turbo Chain 2 种冗余协议实现环网冗余。采用这种多合一设计,可改善和优化设备网络并提高可靠性。

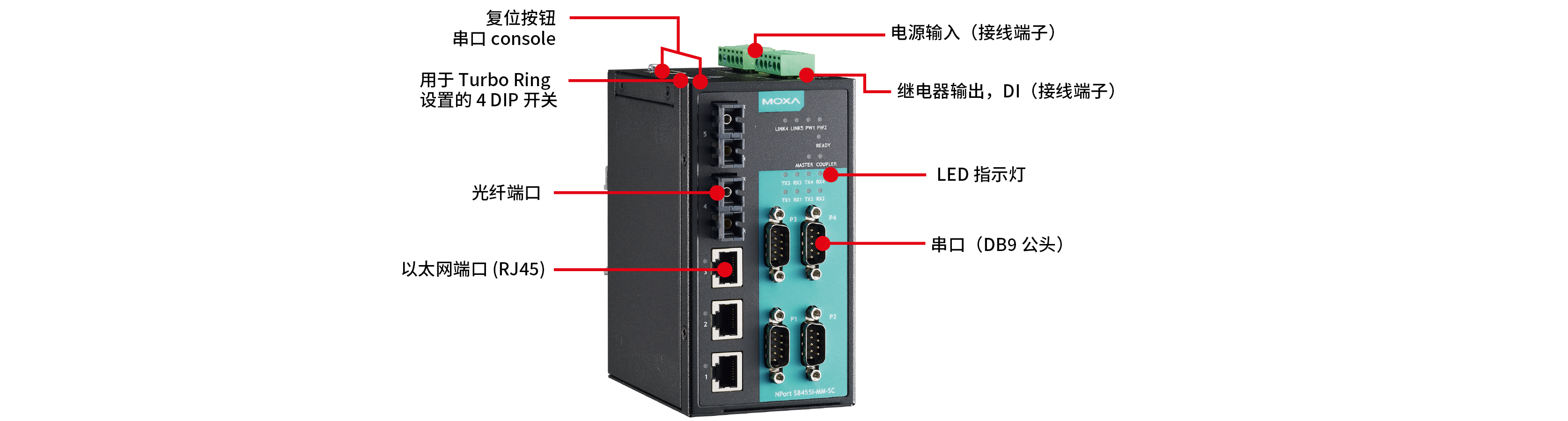

外观



  • 报警功能通道

    2,纯电阻性负载:1 A @ 24 VDC

  • 数字输入通道

    2

  • 数字输入

    +13 至 +30 V 表示状态 1
    1 -30 至 +1 V 表示状态 0
    最大输入电流:8 mA

  • 10/100BaseT(X) 端口(RJ45 接头)

    NPort S8455I/S8455I-T: 5
    NPort S8455I-MM-SC/SS-SC 型号: 3

  • 100BaseFX 端口(多模 SC 接头)

    NPort S8455I-MM-SC 型号: 2

  • 100BaseFX 端口(单模 SC 接头)

    NPort S8455I-SS-SC 型号: 2

  • 光纤



  • 光纤





  • 电磁隔离保护

    1.5 kV(内置)

  • 标准

    IEEE 802.1D-2004,用于生成树协议 (STP)
    IEEE 802.1p,用于服务等级
    IEEE 802.1Q,用于 VLAN 标记
    IEEE 802.1w,用于快速生成树协议 (RSTP)
    IEEE 802.1X,用于授权认证
    IEEE 802.3,用于 10BaseT
    IEEE 802.3ad,用于 LACP 端口聚合
    IEEE 802.3u,用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3x,用于流量控制

  • IGMP 分组

    256

  • 最大 VLAN 数量

    64

  • 优先级队列

    4

  • VLAN ID 范围

    VID 1 至 4094

  • 配置选项

    Web Console (HTTP/HTTPS)、Windows 管理工具、串口 Console、Telnet Console

  • 管理

    BOOTP、设备搜寻工具 (DSU)、DHCP Client、DHCP Option 82、HTTP、IPv4、LLDP、端口镜像、RMON、SMTP、SNMPv1/v2c/v3、Syslog、TCP/IP、Telnet、Web Console

  • 过滤

    802.1Q、GVRP、IGMP v1/v2

  • Windows Real COM 驱动程序

    Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

  • Linux Real TTY 驱动程序

    内核版本:2.4.x、2.6.x、3.x、4.x 和 5.x

  • Fixed TTY 驱动程序

    SCO UNIX、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X、macOS 10.12、macOS 10.13、macOS 10.14、macOS 10.15

  • Android API

    Android 3.1.x 及更高版本

  • 对时服务

    SNTP

  • MIB

    Bridge MIB、设备设置 MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RFC1213、RFC1317、RMON MIB Groups 1、2、3、9、RSTP MIB

  • 冗余协议

    RSTP、Turbo Chain、Turbo Ring v1、Turbo Ring v2

  • 安全

    HTTPS、SSL、SSH

  • 认证

    本地帐户访问管理、RADIUS

  • 接头

    DB9 公头

  • 端口数量

    4

  • 操作模式

    禁用、Real COM、RFC2217、TCP Client、TCP Server、UDP

  • 波特率

    50 bps 至 921.6 kbps

  • 数据位

    5, 6, 7, 8

  • 停止位

    1, 1.5, 2

  • 校验位

    无、偶、奇、Space、Mark

  • 流量控制

    无、RTS/CTS、XON/XOFF

  • 隔离保护

    2 kV

  • RS-485 数据流向控制

    ADDC®(数据流向自动控制)

  • RS-485 上拉电阻/下拉电阻

    1 kΩ,150 kΩ

  • RS-485 终端电阻

    120 Ω

  • Console 端口

    RS-232 (TxD, RxD, GND), 8-pin RJ45 (19200, n, 8, 1)

  • 串口标准

    RS-232/422/485

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • 以太网接口

    耦合器、Master、预留、Turbo Ring

  • 电源输入数量

    2

  • 电源接头

    2 个可拆卸 6 触点接线端子

  • 输入电流

    935 mA @ 12 VDC

  • 输入电压

    12 至 48 VDC

  • 外壳

    金属

  • 尺寸

    73.1 x 134 x 125 mm (2.88 x 5.27 x 4.92 英寸)

  • 重量

    578 g (1.27 lb)

  • 安装

    导轨式安装,壁挂式安装(带可选套件)

  • 工作温度

    标准温度型号:0 至 60°C(32 至 140°F)宽温型号:-40 至 75°C(-40 至 167°F)

  • 存储温度

    -40 至 75°C(-40 至 167°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: 接触: 6 kV; 空气: 8 kV
    IEC 61000-4-3 RS: 80 MHz 至 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: 信号: 1 kV
    IEC 61000-4-5 Surge: 电源: 1 kV; 信号: 0.25 kV
    IEC 61000-4-6 CS: 150 kHz 至 80 MHz: 10 V/m; 信号: 10 V/m
    IEC 61000-4-8 PFMF

  • 环境测试

    IEC 60068-2-1
    IEC 60068-2-3

  • 安全

    EN 60950-1, IEC 60950-1, UL 508, UL 60950-1

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 时间

    NPort S8455I/S8455I-T: 287,354 小时
    NPort S8455I-MM-SC/MM-SC-T: 200,951 小时
    NPort S8455I-SS-SC/SS-SC-T: 286,993 小时

  • 标准

    Telcordia (Bellcore) 标准 TR/SR

软件、固件和驱动程序

筛选

名称 类型 校驗和 版本 操作系统 发布日期
Real TTY drivers for Linux 3.x.x
94.6 KB
驱动程序
SHA-512
v3.0
  • Linux Kernel 3.x
2024年7月4日 2024年7月4日 发布说明
Software Package for MXview One Series (Windows version)
374.0 MB
软件包
SHA-512
v1.3.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
2024年1月31日 2024年1月31日 发布说明
Windows Driver Manager (Windows 11 and Server 2022 and later, WHQL certified)
7.4 MB
驱动程序
SHA-512
v4.2
  • Windows 11
  • Windows Server 2022
2023年12月11日 2023年12月11日 发布说明
Serial Device Server Driver for macOS (macOS 10.1x to 14)
689.8 KB
驱动程序
SHA-512
v1.2
  • macOS 10.12
  • macOS 10.13
  • macOS 10.14
  • macOS 10.15
  • macOS 11
  • macOS 12
  • macOS 13
  • macOS 14
2023年11月10日 2023年11月10日 发布说明
Real TTY Linux driver v5.3 (kernel 5.x)
113.3 KB
驱动程序
SHA-512
v5.3
  • Linux Kernel 5.x
2023年10月18日 2023年10月18日 发布说明
MXconfig Plugin
3.3 MB
软件包
SHA-512
v1.4
  • Windows 10
  • Windows 7
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
2023年7月17日 2023年7月17日 发布说明
Device Search Utility
2.2 MB
管理工具
SHA-512
v2.7
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
2023年6月28日 2023年6月28日 发布说明
PComm Lite Suite - Serial Communication Tool for Windows
3.5 MB
管理工具
SHA-512
v1.7
  • Windows
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
2023年6月19日 2023年6月19日 发布说明
Real TTY Linux kernel 6.x
113.7 KB
驱动程序
SHA-512
v6.0
  • Linux Kernel 6.x
2023年5月4日 2023年5月4日 发布说明
MXview plugin
32.8 MB
软件包
SHA-512
v1.4
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2023年5月2日 2023年5月2日 发布说明
Real TTY Linux drivers v4.2 (kernel 4.x)
114.9 KB
驱动程序
SHA-512
v4.2
  • Linux Kernel 4.x
2023年1月17日 2023年1月17日 发布说明
Device Server Android API
18.0 MB
资源库
SHA-512
v1.1
  • Android
2022年12月22日 2022年12月22日 发布说明
Windows Driver Manager v3.5 (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
6.8 MB
驱动程序
SHA-512
v3.5
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2022年12月1日 2022年12月1日 发布说明
Serial Device Server Driver for macOS (macOS 10.12 to 10.15)
611.6 KB
驱动程序
SHA-512
v1.1
  • macOS 10.12
  • macOS 10.13
  • macOS 10.14
  • macOS 10.15
2022年9月26日 2022年9月26日 发布说明
Firmware for NPort S8000 Series
1.7 MB
固件
SHA-512
v1.7
2020年1月3日 2020年1月3日 发布说明
Real TTY drivers for Linux 2.x.x
92.2 KB
驱动程序
SHA-512
v2.0
  • Linux Kernel 2.4.x
  • Linux Kernel 2.6.x
2019年10月24日 2019年10月24日 发布说明
Windows Driver Manager (Windows Vista, Server 2008, and prior)
2.6 MB
驱动程序
SHA-512
v2.0
  • Windows 2000
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2018年8月23日 2018年8月23日 发布说明
Driver for NPort S8000 Series (WinCE 5)
230.5 KB
驱动程序
SHA-512
v1.6
  • Windows CE 5.0
  • Windows CE 6.0
2012年11月14日 2012年11月14日 发布说明
PComm Lite - Serial Communication Tool for Windows
1.6 MB
管理工具
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月13日 2012年5月13日 发布说明
Driver for NPort S8000 Series (WinXP Embedded)
1.2 MB
驱动程序
SHA-512
v1.14
  • Windows XP Embedded
2012年4月4日 2012年4月4日 发布说明
Driver for NPort S8000 Series (UNIX)
73.0 KB
驱动程序
SHA-512
v3.5
  • FreeBSD 5.x
  • FreeBSD 6.x
  • FreeBSD 7.x
  • FreeBSD 8.x
  • HP-UX
  • IBM AIX 5.3
  • Mac OS X
  • QNX 4.x
  • QNX 6.x
  • SCO OpenServer 5
  • SCO OpenServer 6
  • SCO UnixWare 7
  • Solaris 10
2012年3月19日 2012年3月19日 发布说明
Private MIB file for NPort S8000 Series
210.2 KB
软件包
SHA-512
v1.4
2011年8月7日 2011年8月7日 发布说明

支持文件

名称 类型 语言 版本 发布日期
Tech Note: Moxa Real TTY Driver Porting Guide for Arm-based Platforms
372.3 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Real COM mode for NPort
479.5 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: TCP Client Mode for NPort
394.5 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: TCP Server Mode for NPort
395.0 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Reverse Telnet Mode for NPort
364.5 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: UDP Mode for NPort
397.2 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Pair Connection Mode
544.0 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Ethernet Modem Mode
429.4 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Accessing Multiple NPorts Behind NAT
497.2 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Fixed TTY Driver for NPort
389.7 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Tech Note: Real TTY Driver for NPort
379.2 KB
技术说明 英文 v2.0 2023年6月8日 2023年6月8日
Manual for NPort S8000 Series
12.1 MB
手册 英文 v8.0 2022年5月20日 2022年5月20日
NPort S8000 系列产品资料表
6.1 MB
产品资料表 中文 v1.4 2021年9月15日 2021年9月15日
Tech Note: Moxa Real TTY Driver Porting Guide for Arm-based Platforms
372.3 KB
技术说明 英文 v1.0 2021年8月5日 2021年8月5日
QIG for NPort S8000 Series
704.9 KB
QIG 英文 v7.1 2021年6月1日 2021年6月1日
Tech Note: Real COM mode for NPort
423.5 KB
技术说明 英文 v1.1 2020年4月30日 2020年4月30日
NPort S8000 系列产品资料表
4.0 MB
产品资料表 中文 v1.2 2019年11月8日 2019年11月8日
Tech Note: NPort Real COM Mode for DNP3 Applications
1.9 MB
技术说明 英文 v1.0 2014年11月17日 2014年11月17日
Tech Note: TCP Server Mode for NPort
311.3 KB
技术说明 英文 v1.0 2013年6月29日 2013年6月29日
2D CAD for NPort S8455I
700.1 KB
2D CAD 英文 2009年11月4日 2009年11月4日
2D CAD for NPort S8458 PCBA
1.3 MB
2D CAD 英文 2009年11月4日 2009年11月4日
2D CAD for NPort S8458 TOP
1.2 MB
2D CAD 英文 2009年11月4日 2009年11月4日
Tech Note: Accessing Multiple NPorts Behind NAT
482.6 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: NPort's Ethernet Modem Mode
116.6 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: NPort's Pair Connection Mode
211.4 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: Real COM Mode for NPort
253.0 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: UDP Mode for NPort
173.2 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: Reverse Telnet Mode for NPort
204.6 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: TCP Client Mode for NPort
224.4 KB
技术说明 英文 v1.0 2009年11月3日 2009年11月3日
Tech Note: Real TTY Driver for NPort
204.2 KB
技术说明 英文 v1.0 2009年5月21日 2009年5月21日
Tech Note: Fixed TTY Driver for NPort
207.6 KB
技术说明 英文 v1.0 2009年5月21日 2009年5月21日

可用型号 (6)

显示图片

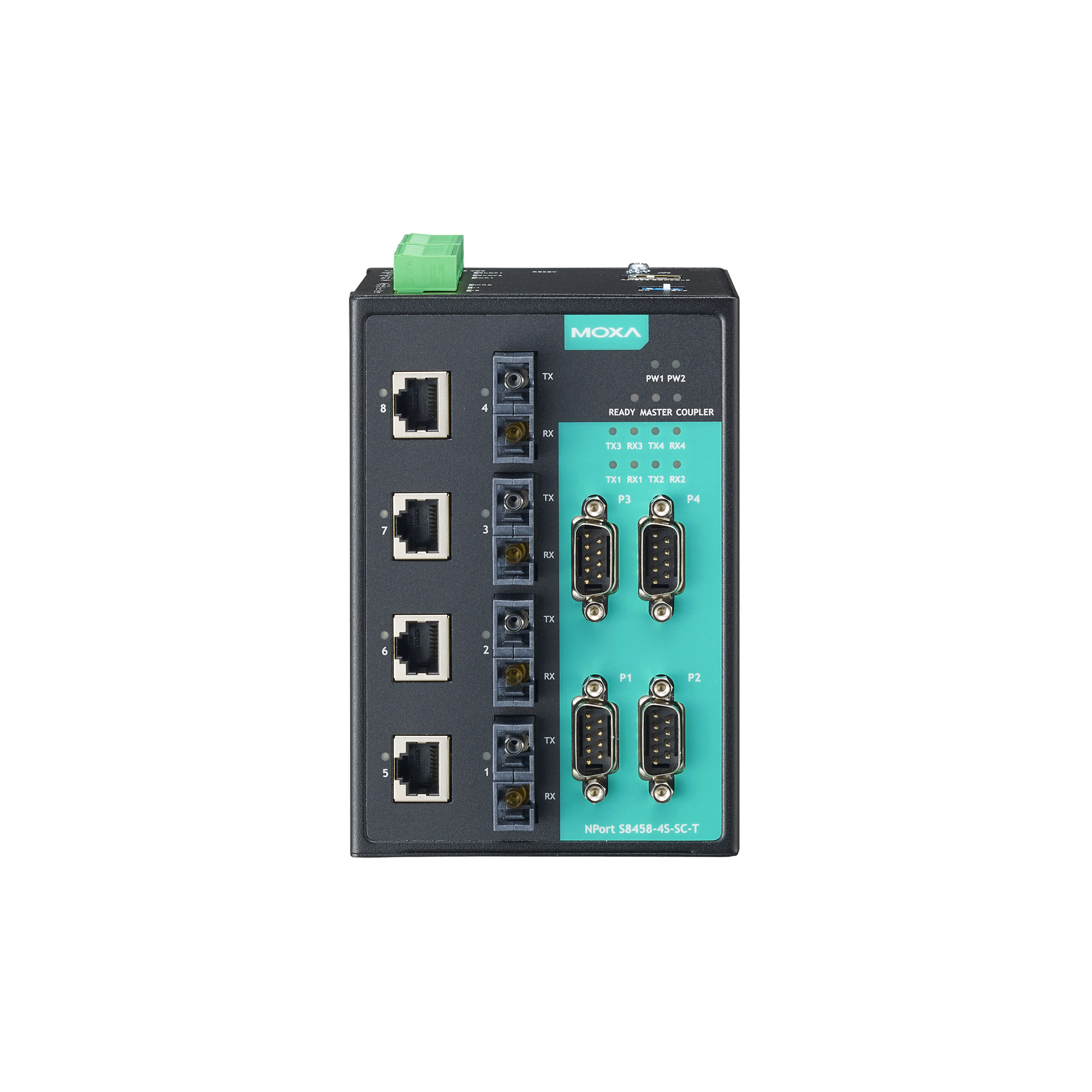

moxa-nport-s8455i-image.jpg | MoxaNPort S8455Imoxa-nport-s8455i-t-image.jpg | MoxaNPort S8455I-Tmoxa-nport-s8455i-mm-sc-image.jpg | MoxaNPort S8455I-MM-SCmoxa-nport-s8455i-ss-sc-image.jpg | MoxaNPort S8455I-SS-SC
10/100BaseT(X) 端口
RJ45 接头
5533
100BaseFX 端口
多模 SC 接头
2
100BaseFX 端口
单模 SC 接头
2
工作温度0 至 60°C-40 至 75°C0 至 60°C0 至 60°C
输入电压12-48 VDC12-48 VDC12-48 VDC12-48 VDC
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-nport-s8455i-mm-sc-t-image.jpg | MoxaNPort S8455I-MM-SC-Tmoxa-nport-s8455i-ss-sc-t-image.jpg | MoxaNPort S8455I-SS-SC-T
10/100BaseT(X) 端口
RJ45 接头
33
100BaseFX 端口
多模 SC 接头
2
100BaseFX 端口
单模 SC 接头
2
工作温度-40 至 75°C-40 至 75°C
输入电压12-48 VDC12-48 VDC
添加到报价查看收藏夹添加到报价查看收藏夹

product image

Buy online from distributors

添加至收藏夹
