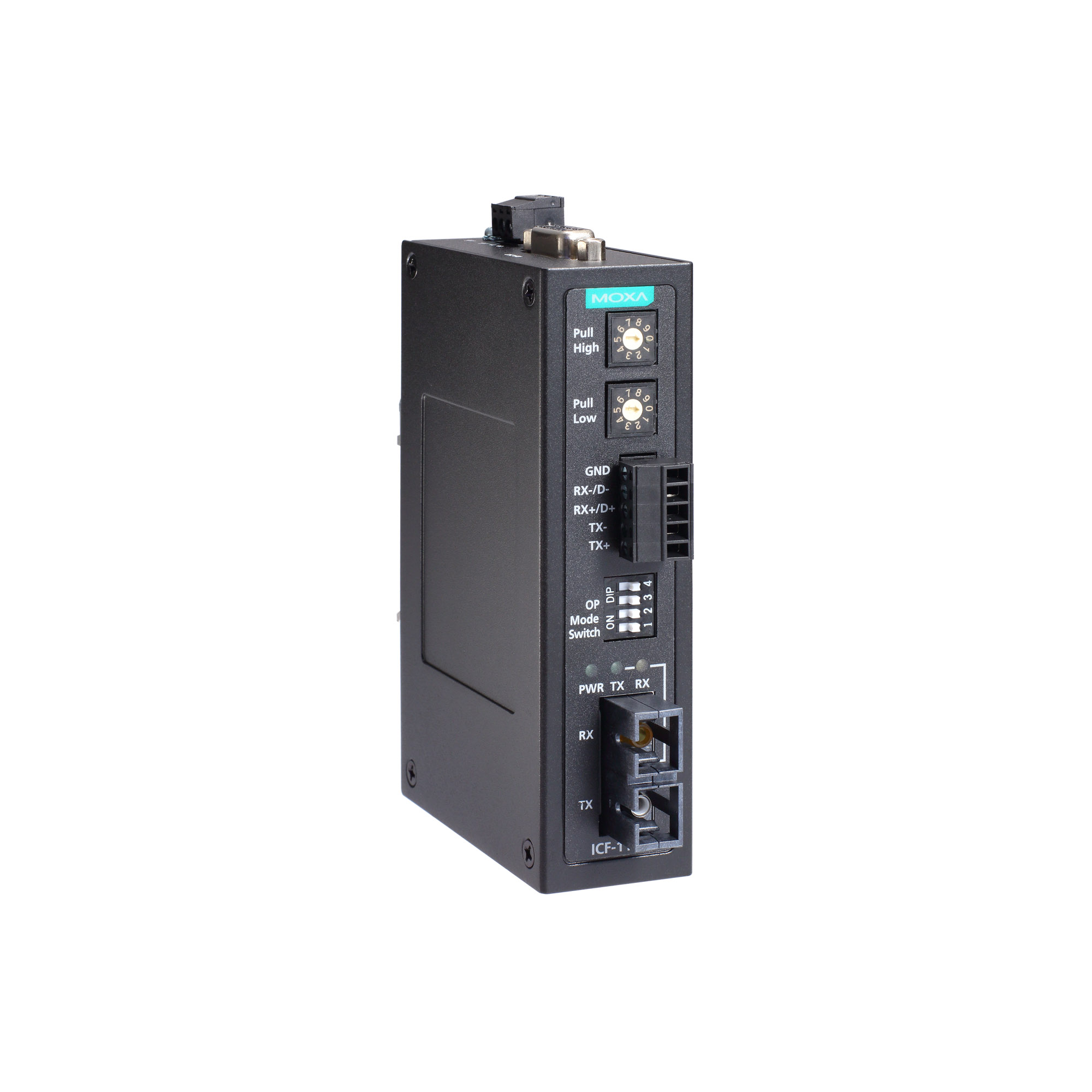

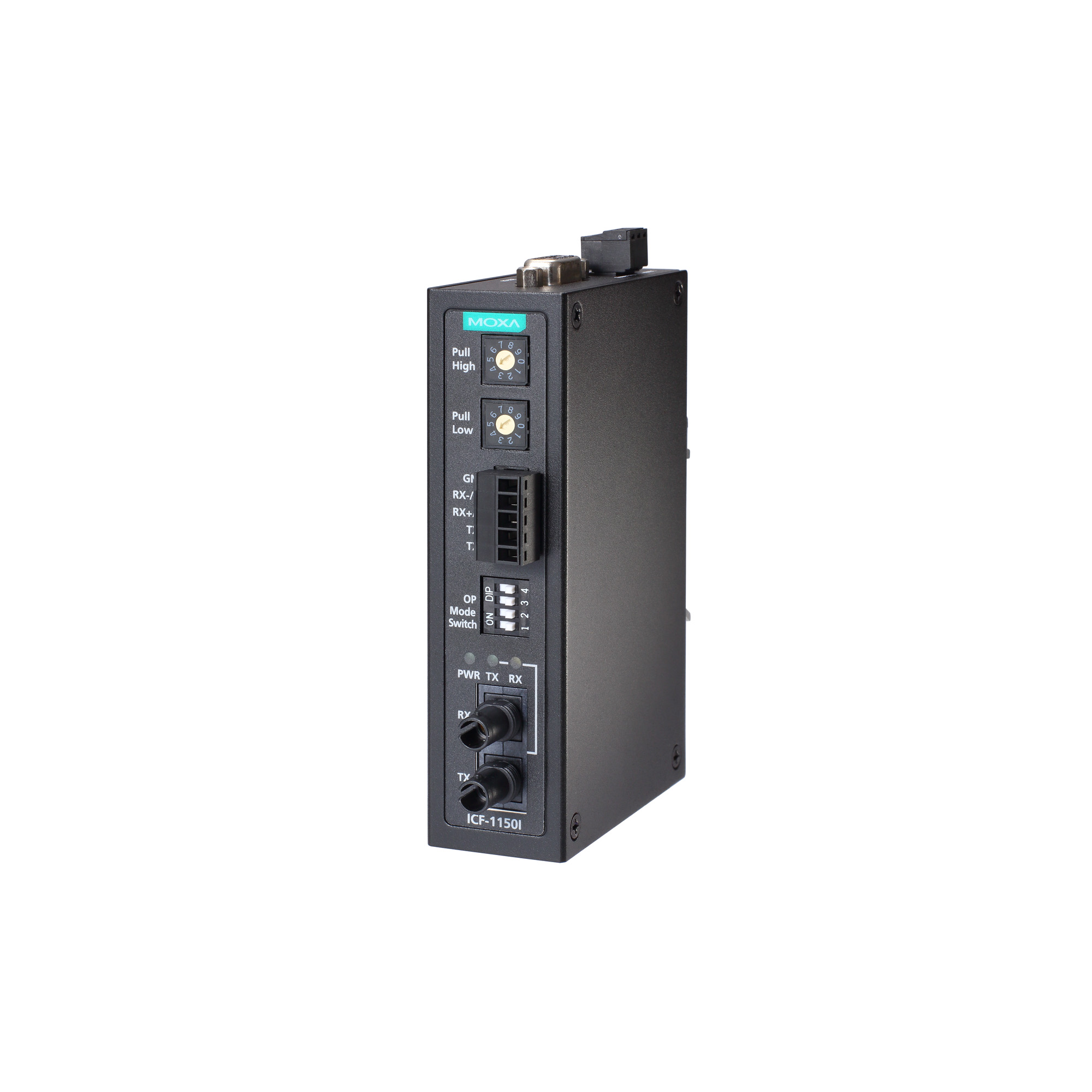

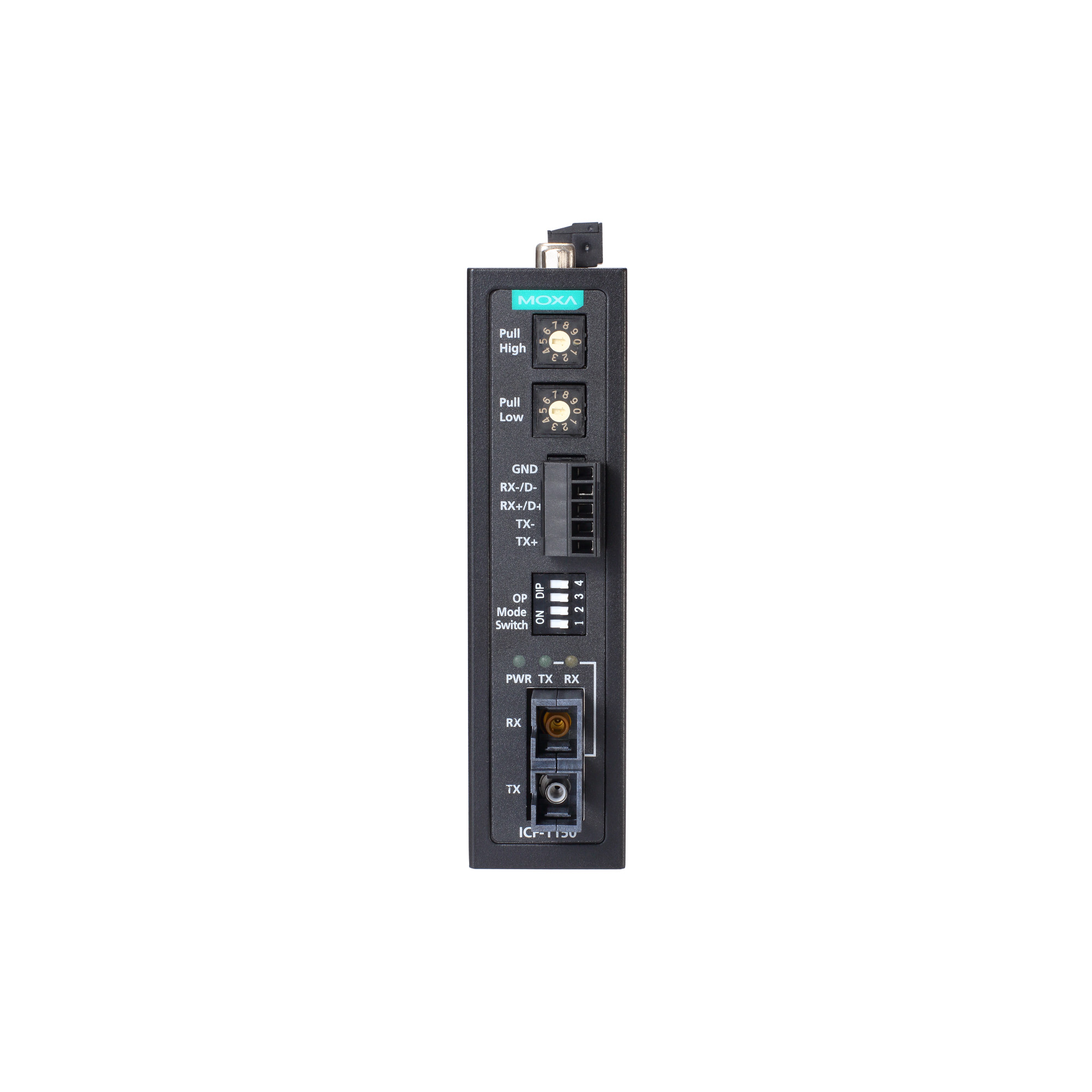

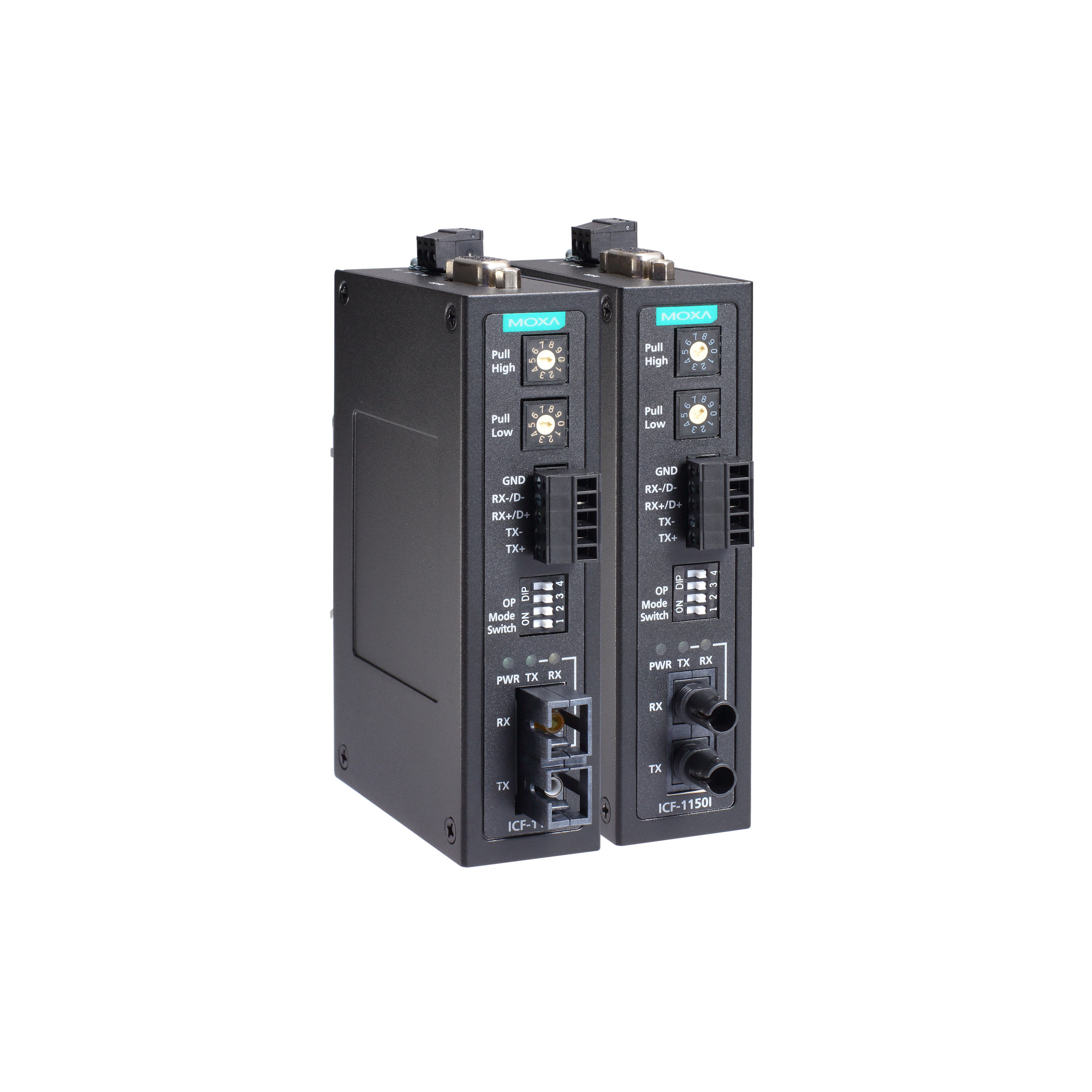

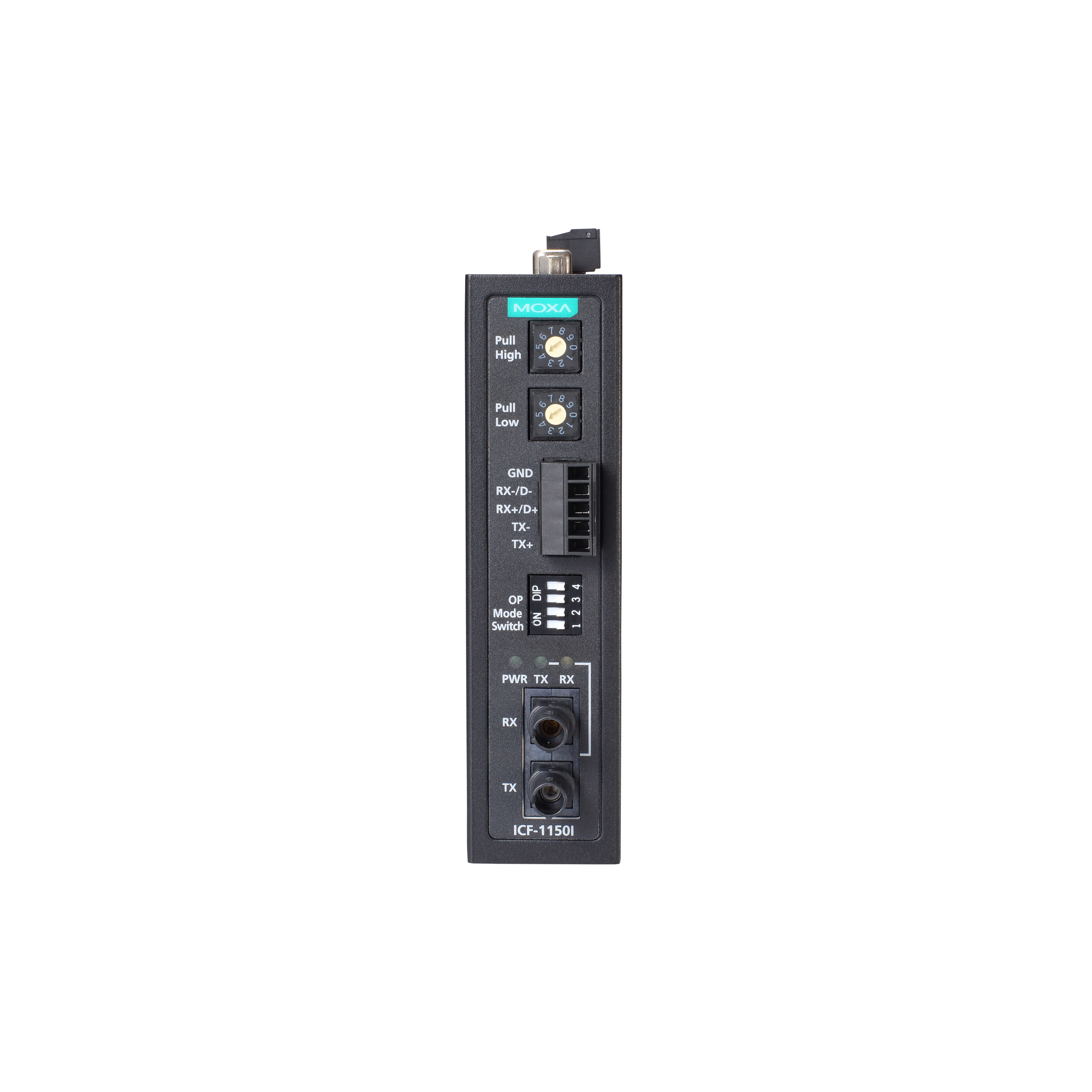

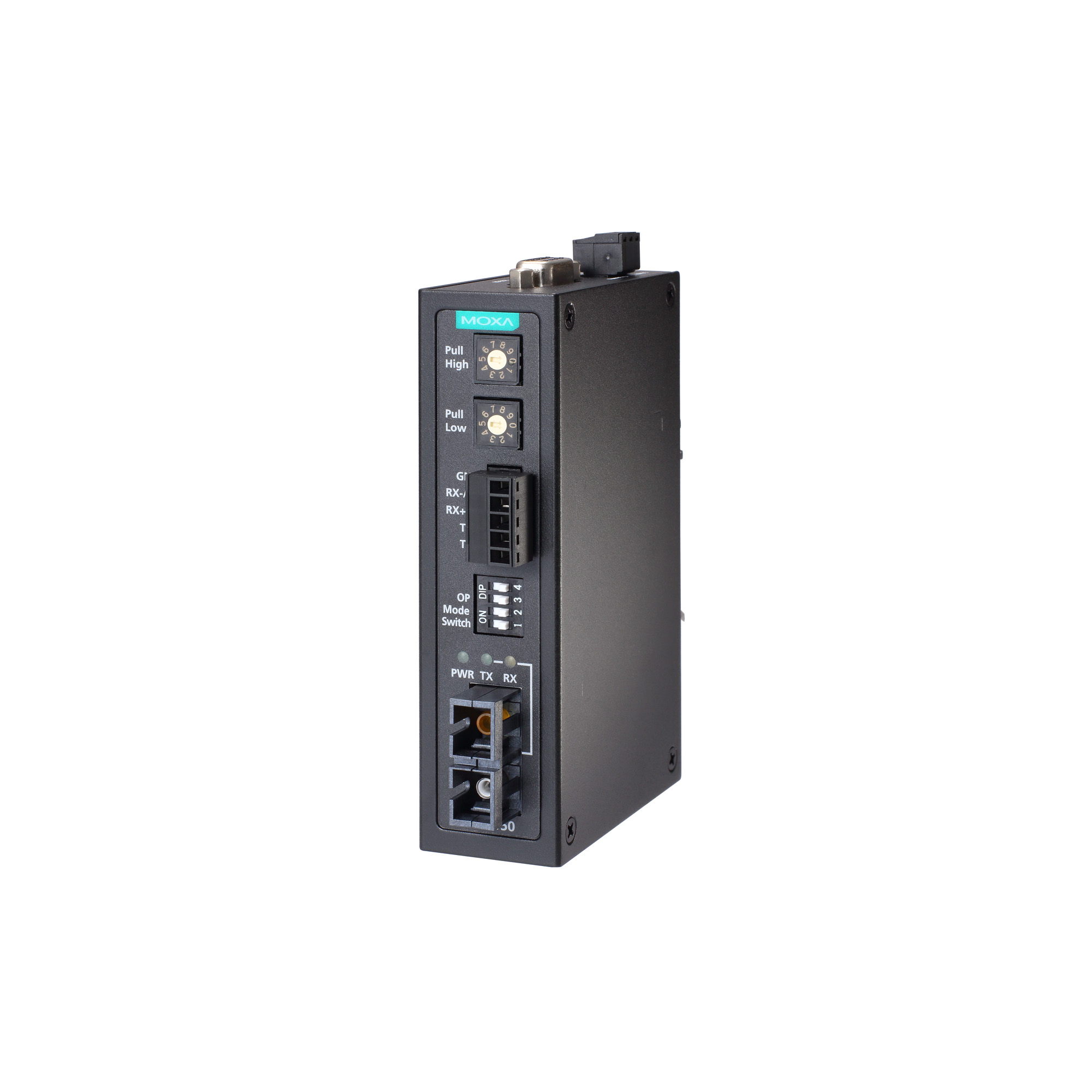

ICF-1150 系列

工业级 RS-232/422/485 转光纤转换器

moxa-icf-1150-series-image-1-(1).jpg | Moxa
moxa-icf-1150-series-image-2-(1).jpg | Moxa
moxa-icf-1150-series-image-3-(1).jpg | Moxa
moxa-icf-1150-series-image-4-(1).jpg | Moxa
moxa-icf-1150-series-image-5-(1).jpg | Moxa
moxa-icf-1150-series-image-6-(1).jpg | Moxa
moxa-icf-1150-series-image-7-(1).jpg | Moxa

特点和优势

  • 支持三种传输模式:RS-232、RS-422/485 和光纤
  • 旋转开关,可调节上拉电阻/下拉电阻值
  • 延长 RS-232/422/485 传输距离:采用单模最高可达 40 km,多模最高可达 5 km
  • 提供 3 路光电隔离保护(-I 型号)
  • -40 至 85°C 宽温型号可选
  •

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

ICF-1150 串口转光纤转换器可将 RS-232/RS-422/RS-485 信号转换至光纤信号,以延长传输距离。ICF-1150 将接收到的串口数据通过光纤端口传输数据。这款产品不仅提供单模和多模光纤,可支持不同传输距离,还提供带隔离保护的型号以增强抗干扰水平。ICF-1150 配有三路通信和旋转开关,方便设置上拉电阻/下拉电阻来协助现场安装。



三种通信模式

ICF-1150 系列支持 2 个串口,其中一个 DB9 接头用于 RS-232 串口通信,另一个可拆卸接线端子用于 RS-422 或 RS-485 串口通信。3 个端口(2 个串口和 1 个光纤端口)是完全独立的。当 ICF-1150 设备从任何一个端口接收数据,它会通过其他 2 个端口发送数据。例如:ICF-1150 转换器的光纤端口从远程主机接收到命令,它会同时转换信号并通过 RS-232 和 RS-422/485 端口发送命令。如果用户需要监测 RS-485 网络上运行的系统,无需额外使用 RS-232 转 RS-485 转换器将笔记本电脑的串口连接至 RS-485 总线。



旋转开关可设置上拉电阻/下拉电阻

RS-485 支持多点通信或菊花链连接,系统工程师可以在同一总线上连接测量仪、RTU 和读卡机等多种串口设备。同一总线上连接的串口设备数量会增加数据线上的电阻,ICF-1150 可让用户调节上拉电阻/下拉电阻。只需将开关旋转至适当的电阻值,而无需从导轨上拆下 ICF-1150。



  • 端口数量

    2

  • 串口标准

    RS-232、RS-422、RS-485

  • 波特率

    50 bps 至 921.6 kbps(支持非标准波特率)

  • 流量控制

    ADDC®(数据流向自动控制),用于 RS-485

  • 接头

    用于 RS-232 接口的 DB9 公头
    用于 RS-422/485 接口的 5-pin 接线端子
    用于 RS-232/422/485 接口的光纤端口

  • 隔离保护

    2 kV(I 型号)

  • 光纤





  • RS-485 上拉电阻/下拉电阻

    150 kΩ、10 kΩ、4.7 kΩ、3.3 kΩ、1 kΩ、909 Ω、822 Ω、770 Ω、500 Ω、485 Ω

  • RS-485 数据流向控制

    ADDC®(数据流向自动控制)

  • RS-485 终端电阻

    N/A、120 Ω 和 120 kΩ

  • RS-232

    TxD、RxD 和 GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • 输入电流

    ICF-1150 系列:127 mA @ 12 VDC
    ICF-1150I 系列:163 mA @ 12 VDC

  • 输入电压

    12 至 48 VDC

  • 电源输入数量

    1

  • 过载电流保护

    支持

  • 电源接头

    接线端子

  • 电源功耗

    ICF-1150 系列:163 mA @ 12 VDC
    ICF-1150I 系列:127 mA @ 12 VDC

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    30.3 x 70 x 115 mm(1.19 x 2.76 x 4.53 英寸)

  • 重量

    330 g (0.73 lb)

  • 安装

    导轨式安装

  • 工作温度

    标准型号:0 至 60°C(32 至 140°F)
    宽温型号:-40 至 85°C(-40 至 185°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:8 kV;空气:15 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
    IEC 61000-4-4 EFT:电源:4 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:4 kV;信号:0.5 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信号:3 V/m
    IEC 61000-4-8 PFMF

  • 环境测试

    IEC 60068-2-1
    IEC 60068-2-2
    IEC 60068-2-3

  • 安全

    EN 60950-1,IEC 60950-1

  • 振动

    IEC 60068-2-6

  • 时间

    792,085 小时

  • 标准

    Telcordia (Bellcore),GB

支持文件

名称 类型 语言 版本 发布日期
QIG for ICF-1150 Series
1.7 MB
QIG 英文 v8.1 2021年5月4日 2021年5月4日
ICF-1150 系列产品资料表
1.8 MB
产品资料表 中文 v1.1 2019年6月12日 2019年6月12日
2D CAD for ICF-1150-M-SC Model
71.2 KB
2D CAD 英文 2016年5月20日 2016年5月20日
2D CAD for ICF-1150-M-SC
481.4 KB
2D CAD 英文 2016年5月20日 2016年5月20日
2D CAD for ICF-1150-M-ST
533.9 KB
2D CAD 英文 2016年5月20日 2016年5月20日
2D CAD for ICF-1150-S-SC
472.9 KB
2D CAD 英文 2016年5月20日 2016年5月20日
2D CAD for ICF-1150I-M-SC
500.1 KB
2D CAD 英文 2016年5月20日 2016年5月20日
2D CAD for ICF-1150I-M-ST
636.5 KB
2D CAD 英文 2016年5月20日 2016年5月20日

可用型号 (32)

显示图片
moxa-icf-1150-s-st-iex-image.jpg | MoxaICF-1150-S-ST-IEXmoxa-icf-1150-s-st-t-image.jpg | MoxaICF-1150-S-ST-Tmoxa-icf-1150-s-st-t-iex-image.jpg | MoxaICF-1150-S-ST-T-IEXmoxa-icf-1150i-m-sc-image.jpg | MoxaICF-1150I-M-SC
隔离保护2 kV
工作温度0 至 60°C-40 至 85°C-40 至 85°C0 至 60°C
光纤模块类型单模 ST单模 ST单模 ST多模 SC
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-icf-1150i-m-sc-iex-image.jpg | MoxaICF-1150I-M-SC-IEXmoxa-icf-1150i-m-sc-t-image.jpg | MoxaICF-1150I-M-SC-Tmoxa-icf-1150i-m-sc-t-iex-image.jpg | MoxaICF-1150I-M-SC-T-IEXmoxa-icf-1150i-m-st-image.jpg | MoxaICF-1150I-M-ST
隔离保护2 kV2 kV2 kV2 kV
工作温度0 至 60°C-40 至 85°C-40 至 85°C0 至 60°C
光纤模块类型多模 SC多模 SC多模 SC多模 ST
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-icf-1150i-m-st-iex-image.jpg | MoxaICF-1150I-M-ST-IEXmoxa-icf-1150i-m-st-t-image.jpg | MoxaICF-1150I-M-ST-Tmoxa-icf-1150i-m-st-t-iex-image.jpg | MoxaICF-1150I-M-ST-T-IEXmoxa-icf-1150i-s-sc-image.jpg | MoxaICF-1150I-S-SC
隔离保护2 kV2 kV2 kV2 kV
工作温度0 至 60°C-40 至 85°C-40 至 85°C0 至 60°C
光纤模块类型多模 ST多模 ST多模 ST单模 SC
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-icf-1150i-s-sc-iex-image.jpg | MoxaICF-1150I-S-SC-IEXmoxa-icf-1150i-s-sc-t-image.jpg | MoxaICF-1150I-S-SC-Tmoxa-icf-1150i-s-sc-t-iex-image.jpg | MoxaICF-1150I-S-SC-T-IEXmoxa-icf-1150i-s-st-image.jpg | MoxaICF-1150I-S-ST
隔离保护2 kV2 kV2 kV2 kV
工作温度0 至 60°C-40 至 85°C-40 至 85°C0 至 60°C
光纤模块类型单模 SC单模 SC单模 SC单模 ST
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-icf-1150i-s-st-iex-image.jpg | MoxaICF-1150I-S-ST-IEXmoxa-icf-1150i-s-st-t-image.jpg | MoxaICF-1150I-S-ST-Tmoxa-icf-1150i-s-st-t-iex-image.jpg | MoxaICF-1150I-S-ST-T-IEXmoxa-icf-1150-m-sc-image.jpg | MoxaICF-1150-M-SC
隔离保护2 kV2 kV2 kV
工作温度0 至 60°C-40 至 85°C-40 至 85°C0 至 60°C
光纤模块类型单模 ST单模 ST单模 ST多模 SC
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-icf-1150-m-sc-iex-image.jpg | MoxaICF-1150-M-SC-IEXmoxa-icf-1150-m-sc-t-image.jpg | MoxaICF-1150-M-SC-Tmoxa-icf-1150-m-sc-t-iex-image.jpg | MoxaICF-1150-M-SC-T-IEXmoxa-icf-1150-m-st-image.jpg | MoxaICF-1150-M-ST
隔离保护
工作温度0 至 60°C-40 至 85°C-40 至 85°C0 至 60°C
光纤模块类型多模 SC多模 SC多模 SC多模 ST
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-icf-1150-m-st-iex-image.jpg | MoxaICF-1150-M-ST-IEXmoxa-icf-1150-m-st-t-image.jpg | MoxaICF-1150-M-ST-Tmoxa-icf-1150-m-st-t-iex-image.jpg | MoxaICF-1150-M-ST-T-IEXmoxa-icf-1150-s-sc-image.jpg | MoxaICF-1150-S-SC
隔离保护
工作温度0 至 60°C-40 至 85°C-40 至 85°C0 至 60°C
光纤模块类型多模 ST多模 ST多模 ST单模 SC
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-icf-1150-s-sc-iex-image.jpg | MoxaICF-1150-S-SC-IEXmoxa-icf-1150-s-sc-t-image.jpg | MoxaICF-1150-S-SC-Tmoxa-icf-1150-s-sc-t-iex-image.jpg | MoxaICF-1150-S-SC-T-IEXmoxa-icf-1150-s-st-image.jpg | MoxaICF-1150-S-ST
隔离保护
工作温度0 至 60°C-40 至 85°C-40 至 85°C0 至 60°C
光纤模块类型单模 SC单模 SC单模 SC单模 ST
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
