ICF-1280I 系列

工业级 PROFIBUS 转光纤转换器,支持冗余光纤环网

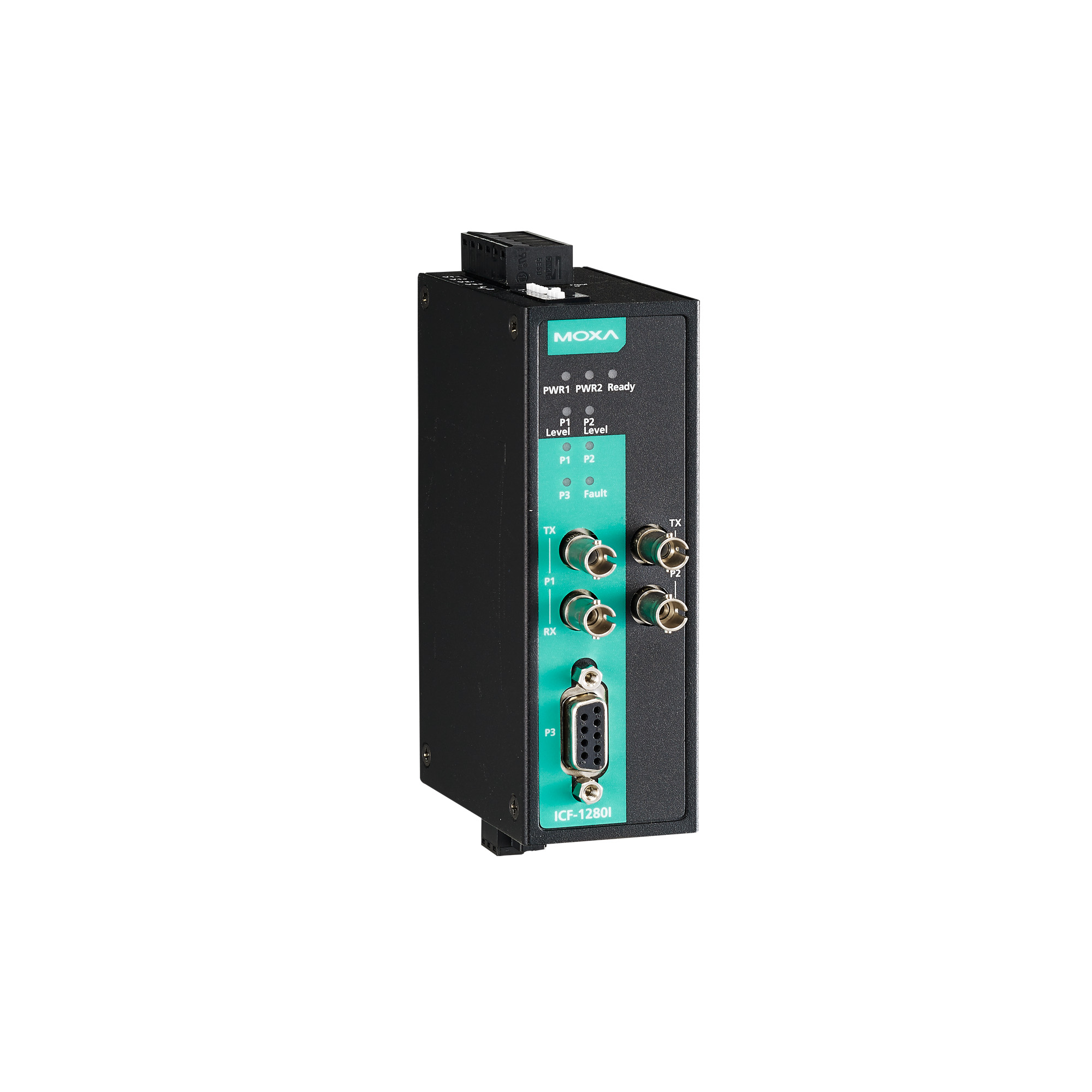

moxa-icf-1280i-series-image-1-(1).jpg | Moxa

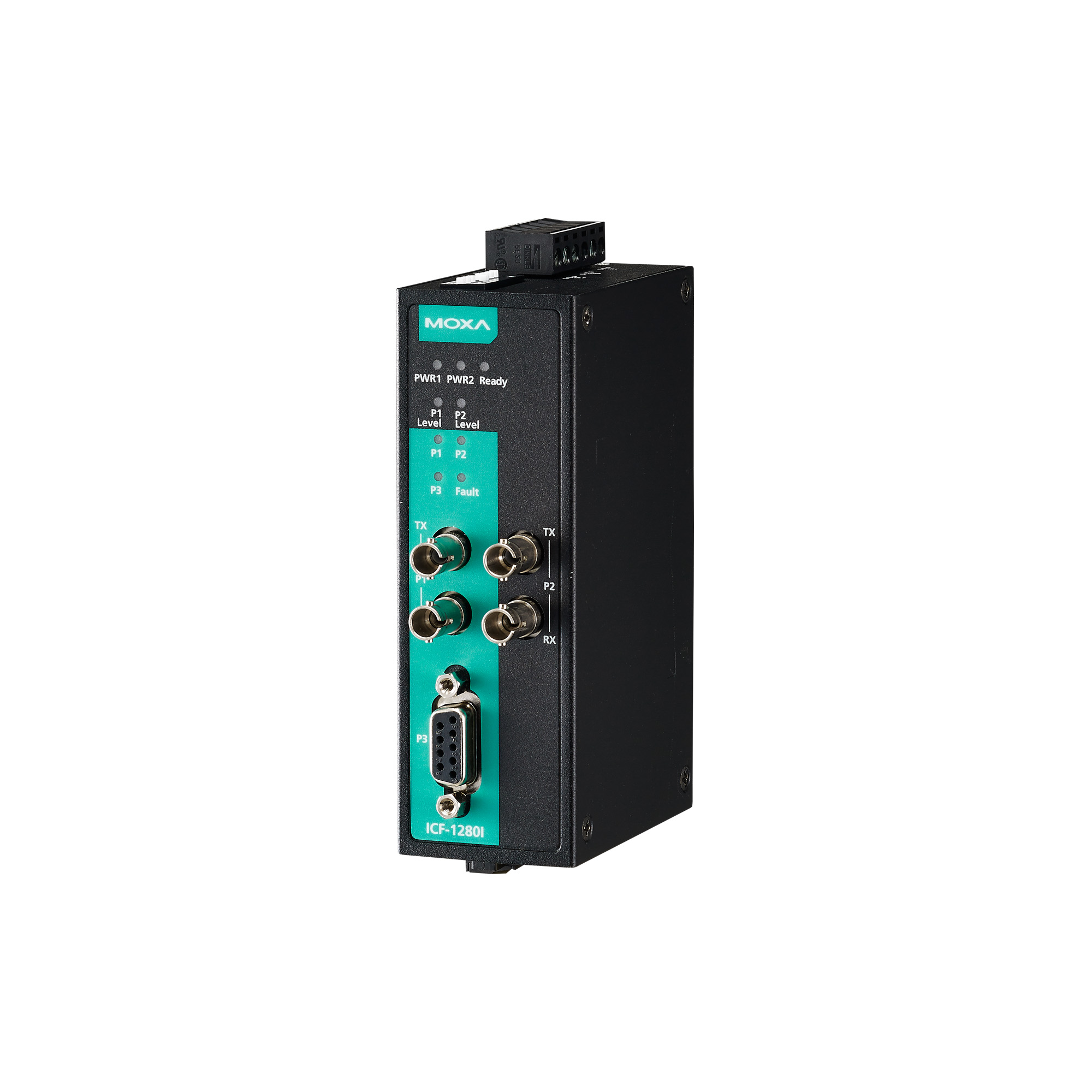

moxa-icf-1280i-series-image-2-(1).jpg | Moxa

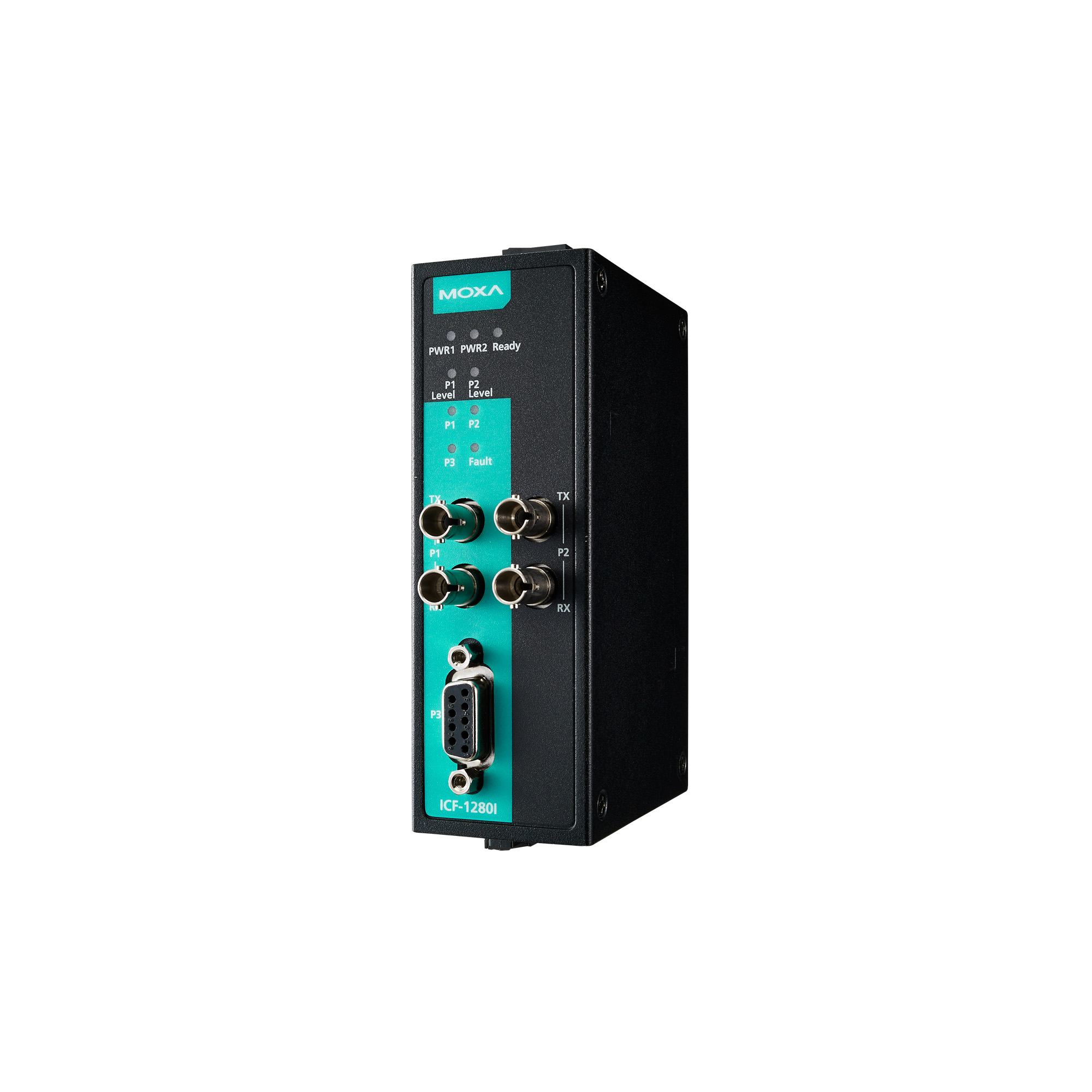

moxa-icf-1280i-series-image-3-(1).jpg | Moxa

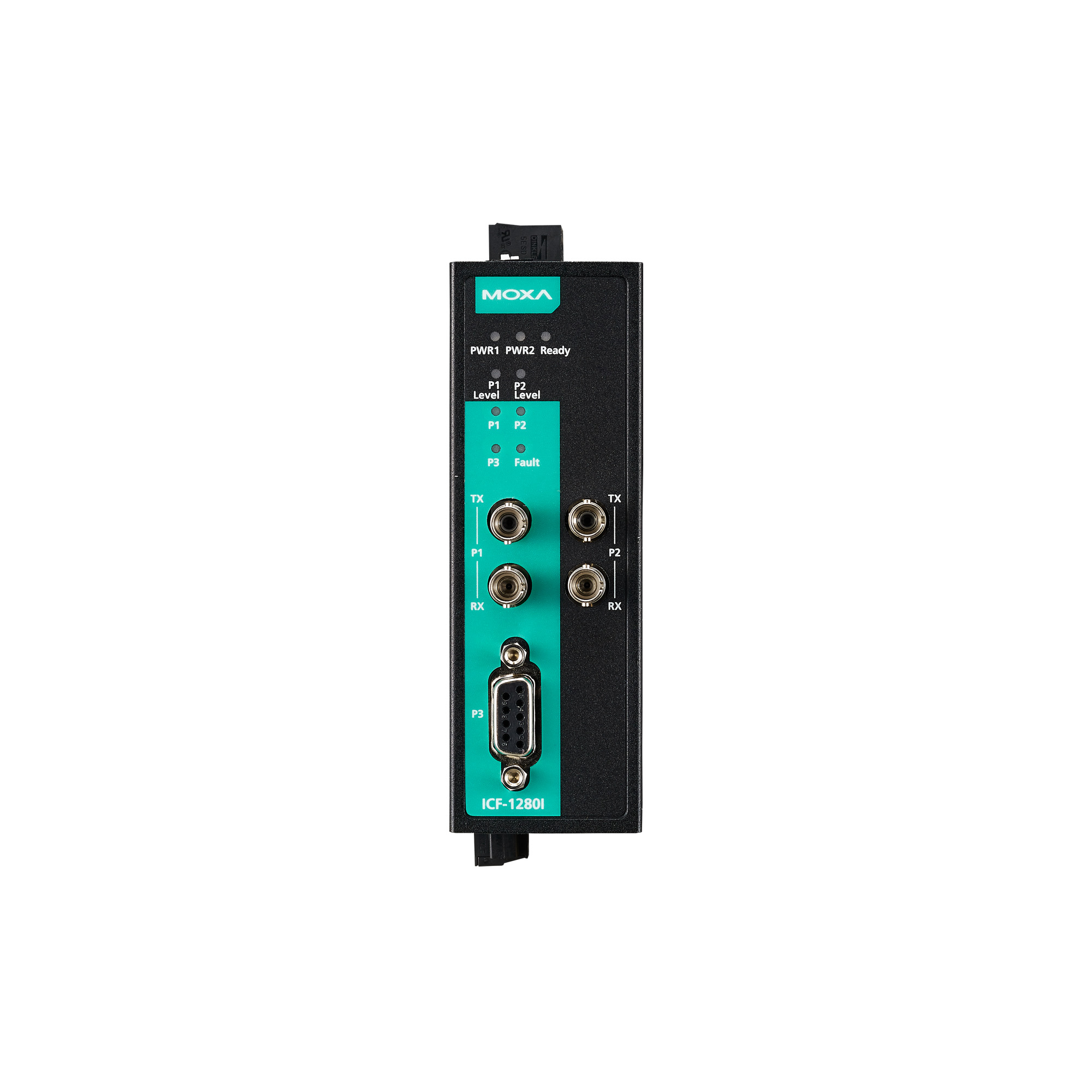

moxa-icf-1280i-series-image-4-(1).jpg | Moxa

特点和优势

  • 冗余光纤环网,零恢复时间
  • 单一转换器即可检查整个网络的光纤通信
  • 波特率自适应,数据传输速率高达 12 Mbps
  • PROFIBUS 总线故障保护,预防工作数据损坏
  • 继电器输出报警
  • 2 kV 电流隔离保护
  • 冗余双电源输入
  • 延长 PROFIBUS 传输距离至 45 km
  • -40 至 75°C 宽温型号
  • 支持光纤信号强度诊断

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

ICF-1280I 工业级 PROFIBUS 转光纤转换器可将 PROFIBUS 信号转换为光纤信号。这款转换器可延长串口传输距离至 4 km(采用多模光纤)或 45 km(采用单模光纤)。ICF-1280I 系列为 PROFIBUS 系统提供 2 kV 光电隔离保护和冗余双电源输入,可确保用户的 PROFIBUS 设备不间断运行。



远程光纤诊断

光纤线缆经常用于长距离通信,工程师会采用光纤检测笔来保证光纤线缆的正常通信质量。ICF-1280I 系列只需通过 DIP 开关调整即可进行远程光纤诊断,无需使用光纤检测笔。

远程光纤诊断主要提供两种功能:(1) 判断是由哪一方(Tx 或 Rx)导致问题;(2) 可通过任何一台转换器检查整体网络拓扑的光纤通信连接。即使 LED 指示灯不在转换器附近,也可以通过 LED 指示灯自动侦测和判断光纤线缆异常。远程光纤诊断功能简化了光纤线缆的部署和管理,可通过任何一台转换器检查整体网络拓扑的光纤通信连接,大大缩短了故障排除时间。



冗余环网

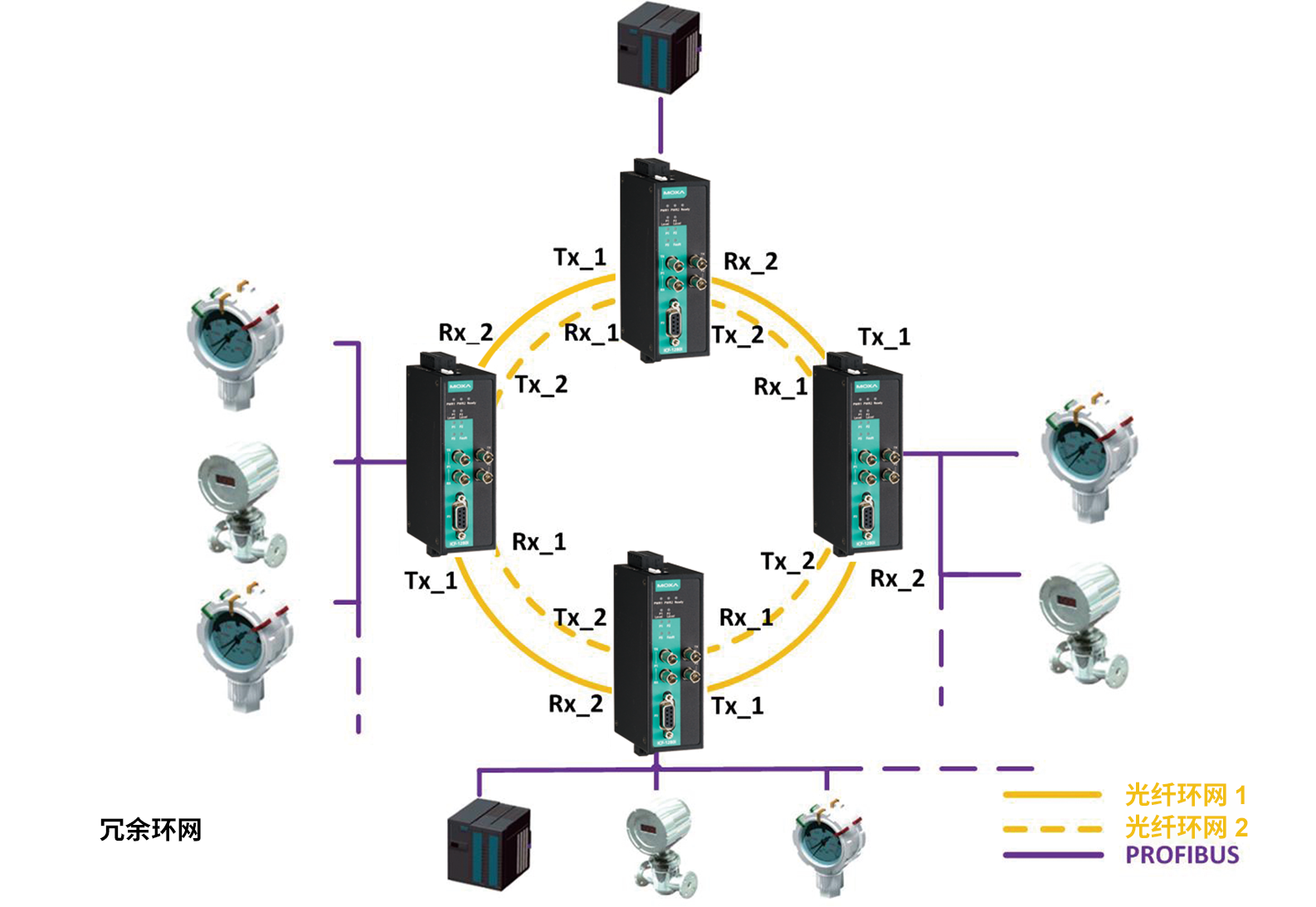

ICF-1280I 系列转换器可接入至冗余光纤环网拓扑中的 PROFIBUS 设备。只需使用 DIP 开关配置所有 ICF- 1280I 转换器,即可形成冗余光纤环网模式。当 PROFIBUS master 从一台转换器传输信号至 PROFIBUS slave 设备时,信号数据将沿着环网节点传输至所有转换器,直到抵达原本发送信号的设备才会停止传输。冗余环网结构可实现零恢复时间以确保数据零丢包。







PROFIBUS 总线故障保护

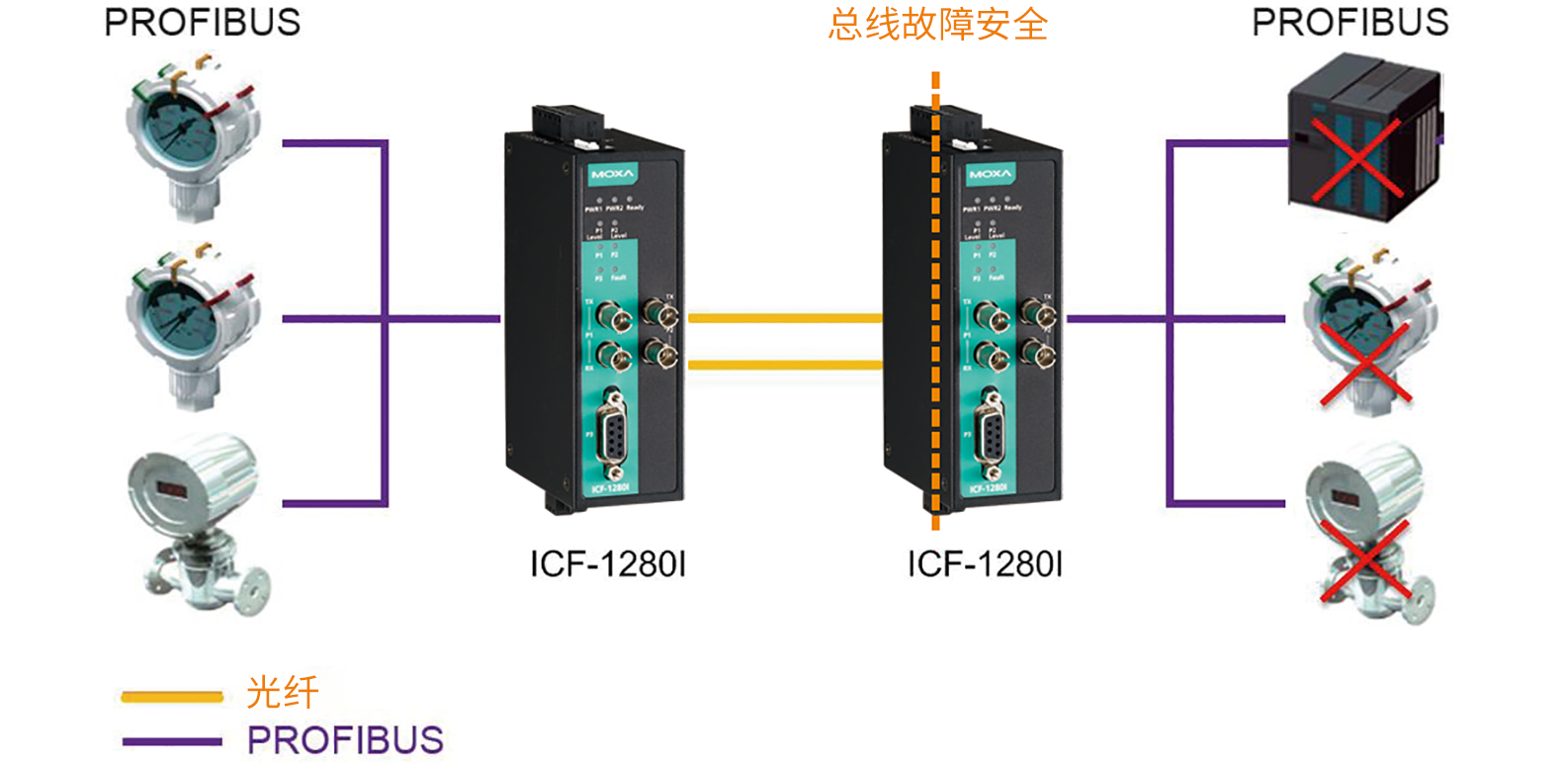

当 PROFIBUS 设备或串口故障时,会产生电气噪声导致总线故障。一般介质转换器会将噪声信号通过光纤线缆传递至下一台转换器。如此会造成两条总线传输中断,甚至最终导致整个系统的通信停摆。当 PROFIBUS 网络断线时,工程师便不容易定位故障的设备。为避免以上情况,ICF-1280I 系列设计了可侦测和辨识噪声信号的功能。如果总线的某一条线路发生故障,电气噪声将无法通过 ICF-1280I 传输和影响其他总线网络。 此外,ICF-1280I 还可对现场工程师发出报警通知故障设备的位置。







自适应/人工设置波特率

ICF-1280I 转换器可进行 PROFIBUS 和光纤之间的信号转换,支持 9.6 kbps 至 12 Mbps 波特率。工程师无需知道接入 PROFIBUS 设备的波特率;ICF-1280I 转换器可以自动侦测 PROFIBUS 设备的波特率并直接套用。这是一种非常方便的功能。如果有需要还可通过 DIP 开关设置固定的波特率,从而缩短系统初始化时的波特率检测时间。



光纤连接监测

ICF-1280I 转换器提供光纤连接监测功能,可侦查出光纤连接两端的通信错误,还可判断是由哪一方(Tx 或 Rx)导致问题。一旦发生通信错误,对应的 LED 状态指示灯会转为红色,并启动继电器报警。如果远程光纤线路发生光纤异常,则故障 LED 会闪烁显示远程线路异常。工程师可以使用光纤检测功能排除故障。



光纤信号强度诊断

在某些情况下,用户可能需要使用电压表测量光纤端口的接收电平,并可在设备运行时连接电压表(不影响数据传输)。使用电压表测量,并通过支持高输入阻抗模拟的 PLC 读取,可让用户执行以下操作:

  • 记录输入的光电功率以便进行后续测量(例如:老化或损坏)。

  • 进行好/坏测试(限值)。



  • 光纤

    ICF-1280I-M-SC 系列: 100BaseFX 端口(多模 SC 接头)
    ICF-1280I-M-ST 系列:100BaseFX 端口(多模 ST 接头)
    ICF-1280I-S-SC 系列:100BaseFX 端口(单模 SC 接头)
    ICF-1280I-S-ST 系列:100BaseFX 端口(单模 ST 接头)

  • 光纤





  • 波特率

    9600 bps 至 12 Mbps

  • 接头

    DB9 母头

  • 工业协议

    PROFIBUS DP

  • 隔离保护

    2 kV(内置)

  • 端口数量

    1

  • 输入电流

    315 mA @ 12 VDC

  • 输入电压

    12 至 48 VDC

  • 电源输入数量

    2

  • 过载电流保护

    支持

  • 电源接头

    接线端子(直流型号)

  • 电源功耗

    315 mA @ 12 VDC

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    39 x 115 x 70 mm(1.54 x 4.53 x 2.76 英寸)

  • 重量

    225 g (0.49 lb)

  • 安装

    导轨式安装

  • 工作温度

    标准型号:0 至 60°C(32 至 140°F)
    宽温型号:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 75°C(-40 至 167°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:2 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:10 V/m;信号:10 V/m
    IEC 61000-4-8 PFMF

  • 环境测试

    IEC 60068-2-1
    IEC 60068-2-2
    IEC 60068-2-3

  • 危险环境

    ATEX,Class I Division 2,IECEx

  • 安全

    EN 60950-1,IEC 60950-1

  • 振动

    IEC 60068-2-6

  • 时间

    1,870,854 小时

  • 标准

    Telcordia (Bellcore),GB
