ICF-1180I 系列

工业级 PROFIBUS 转光纤转换器

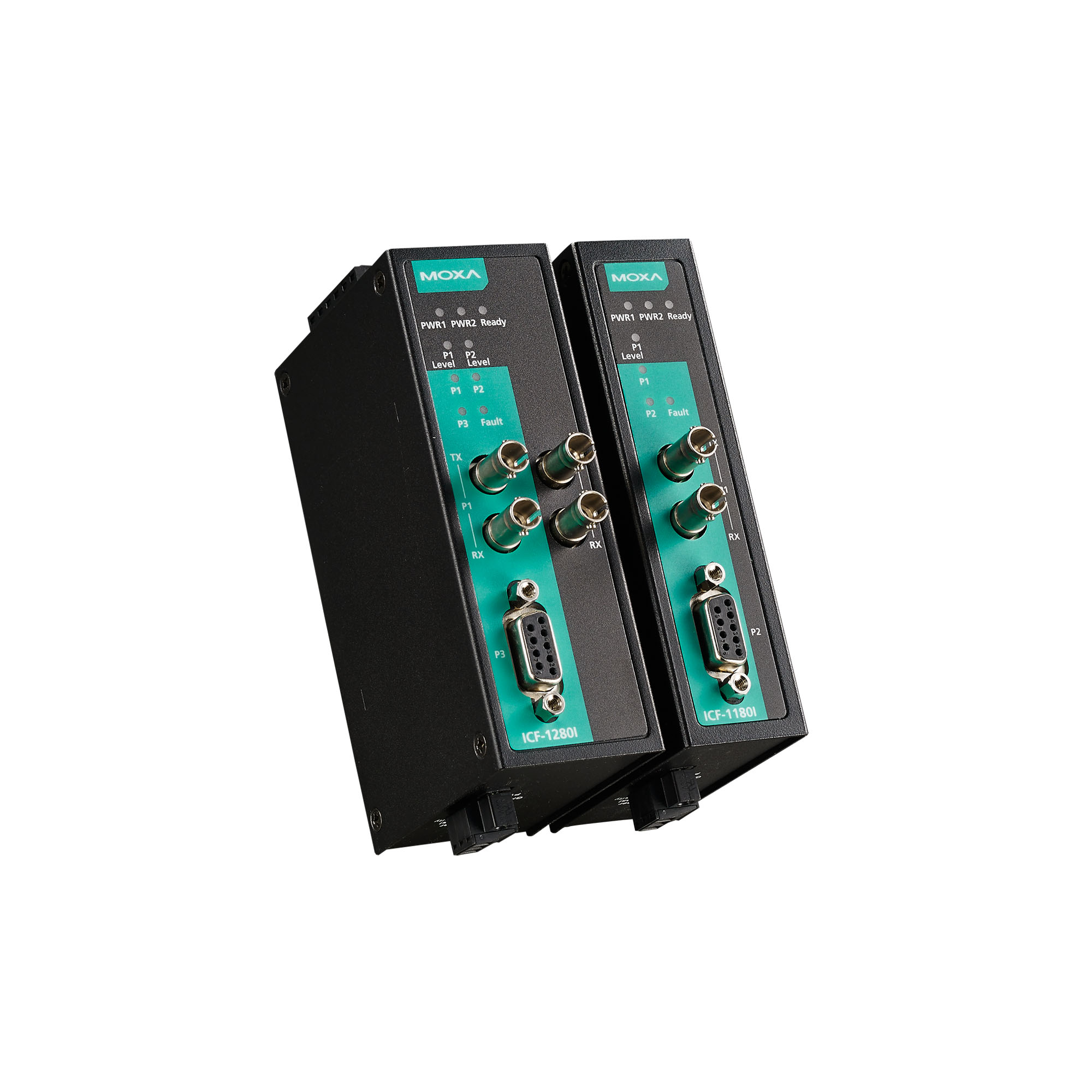

moxa-icf-1180i-series-image-1-(1).jpg | Moxa

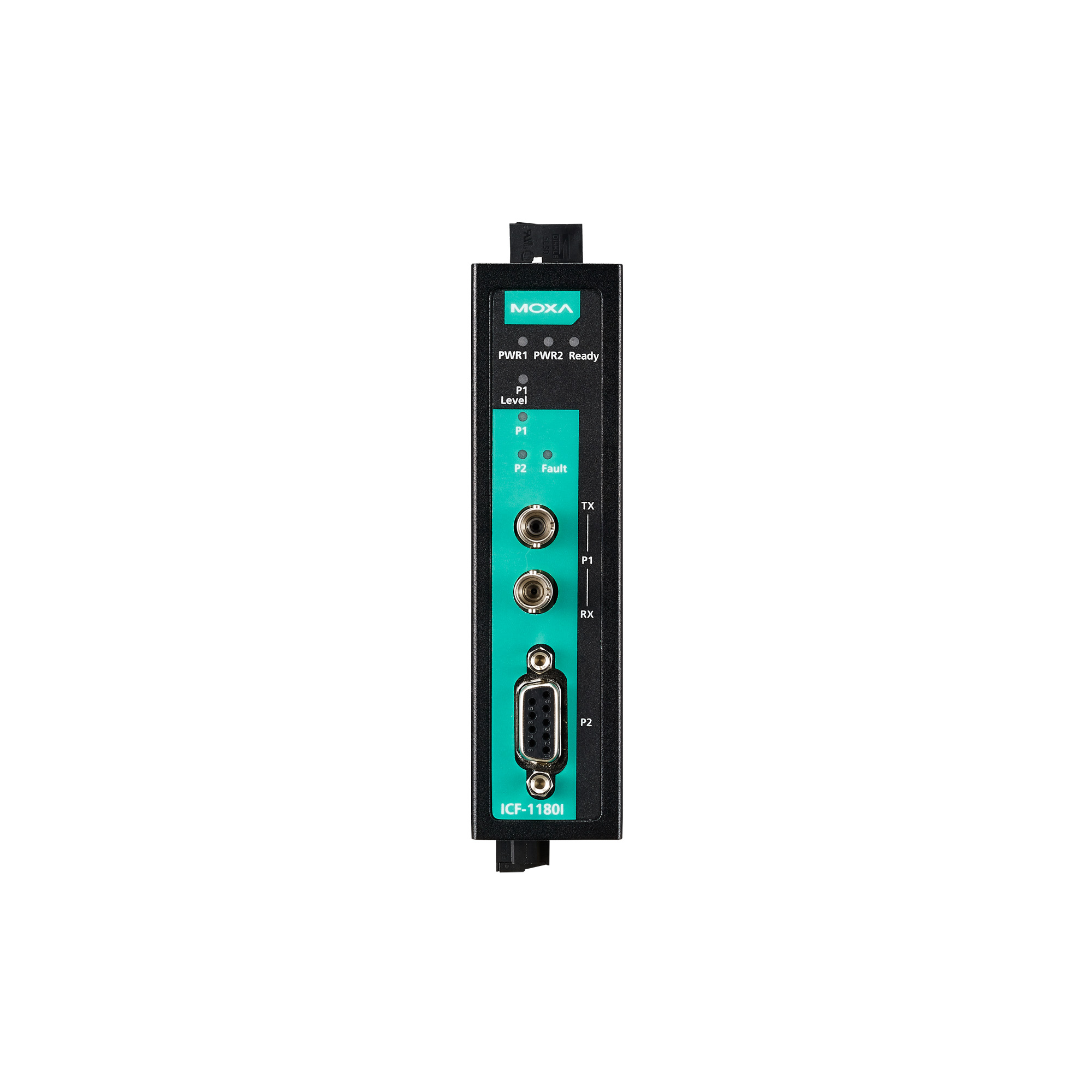

moxa-icf-1180i-series-image-2-(1).jpg | Moxa

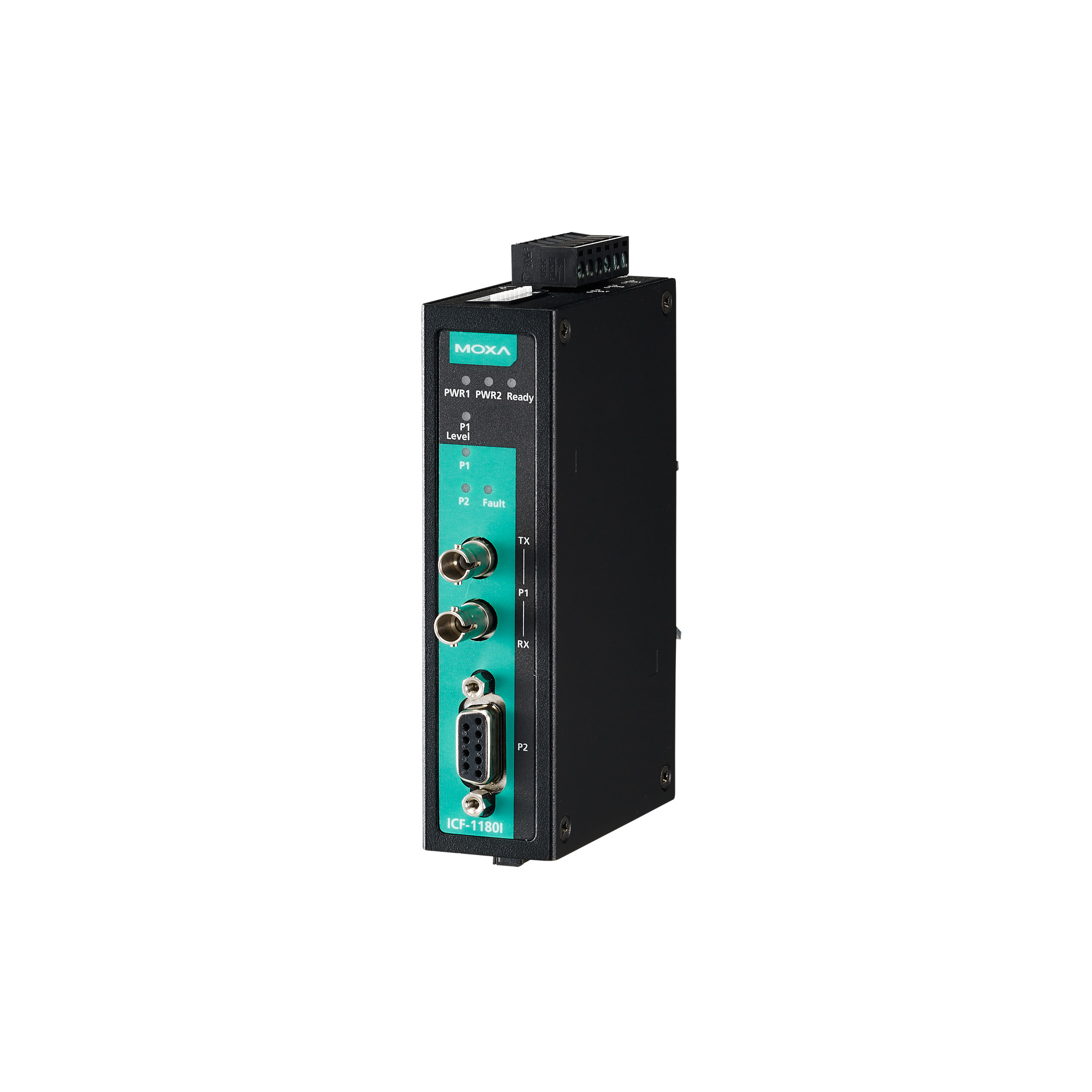

moxa-icf-1180i-series-image-3-(1).jpg | Moxa

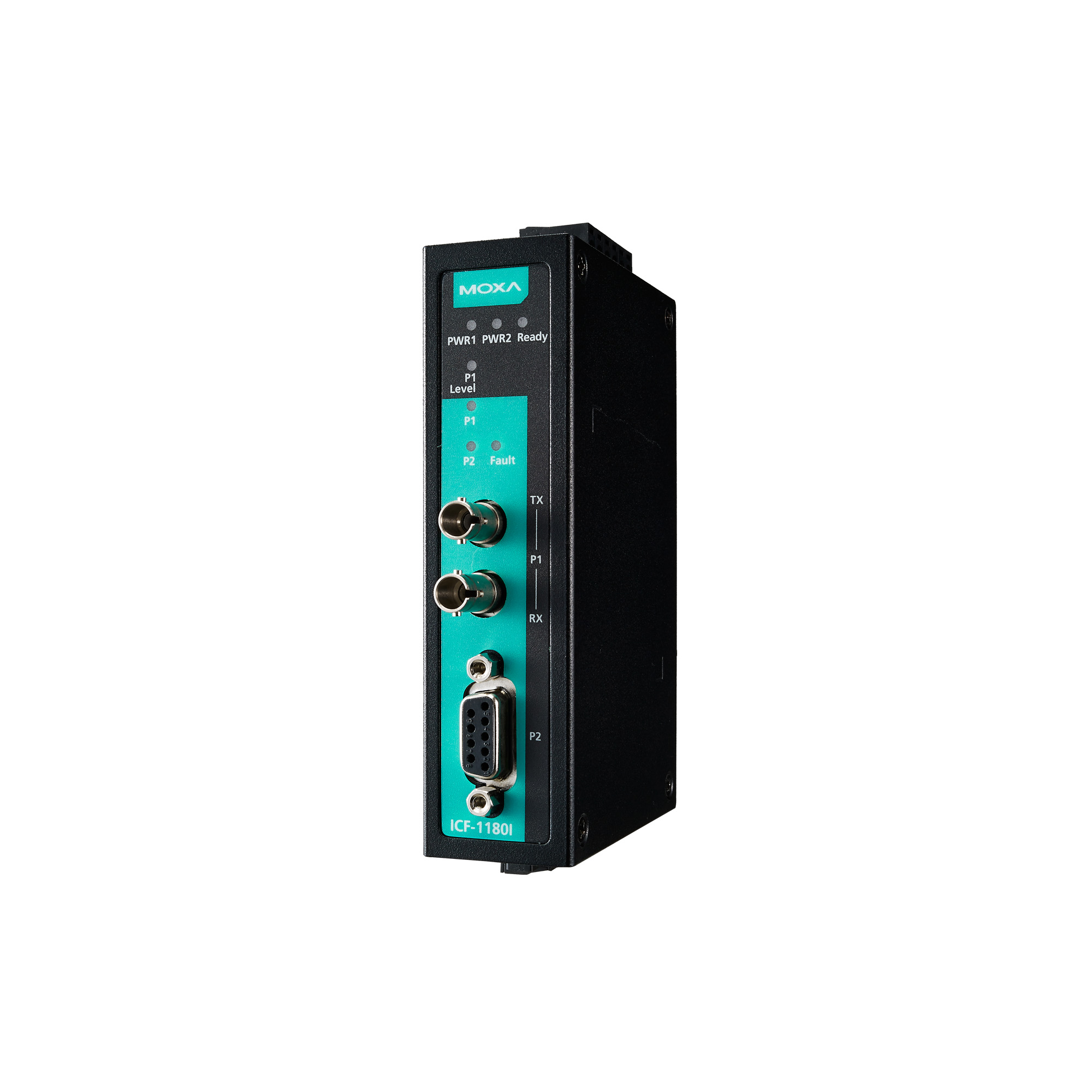

moxa-icf-1180i-series-image-4-(1).jpg | Moxa

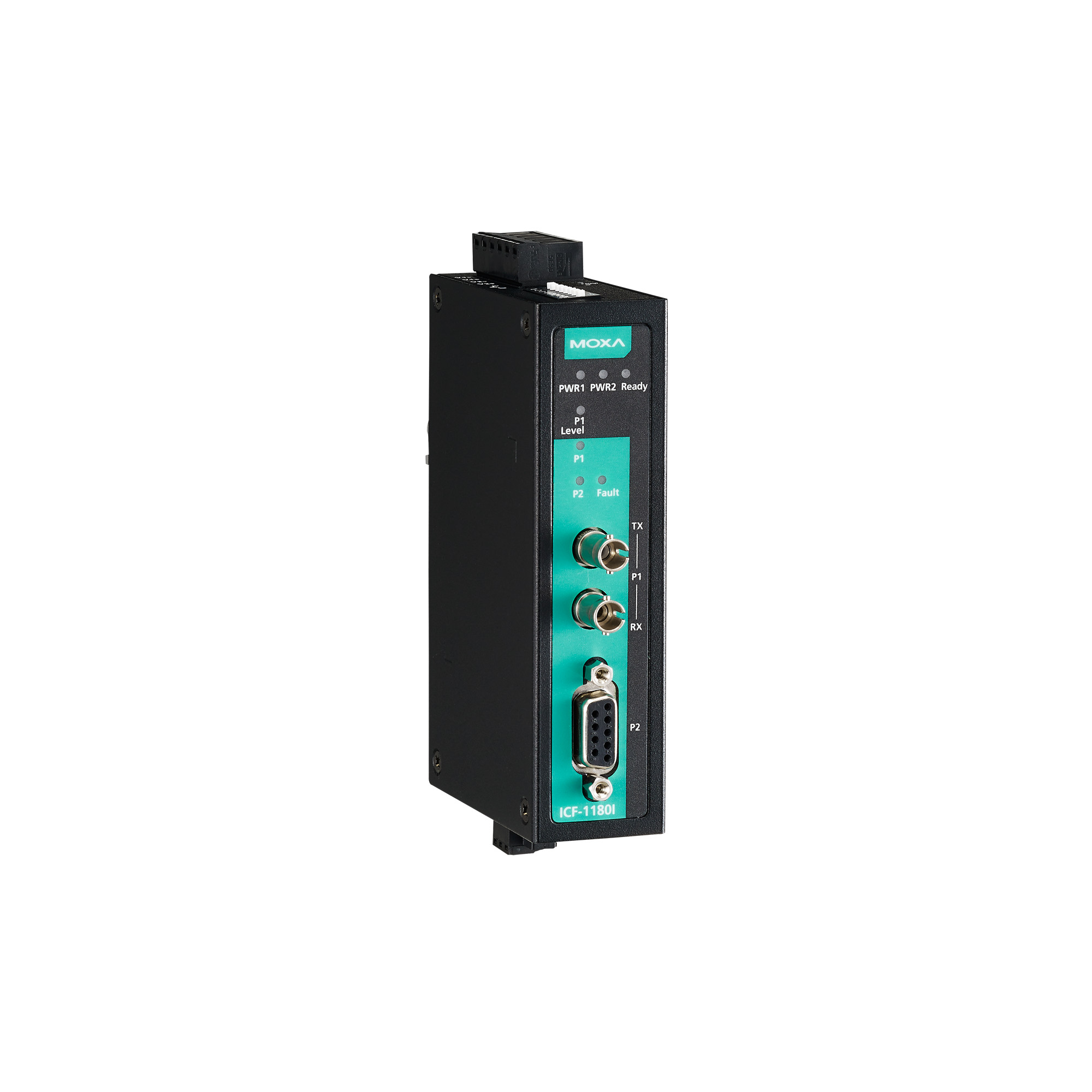

moxa-icf-1180i-series-image-5-(1).jpg | Moxa

特点和优势

  • 光纤线缆检测功能,确保光纤通信有效运行
  • 波特率自适应,数据传输速率高达 12 Mbps
  • PROFIBUS 总线故障保护,预防工作数据损坏
  • 支持光纤信号反转功能
  • 通过继电器输出警告和报警
  • 提供 2 kV 电流隔离保护
  • 冗余双电源输入(电源反接保护)
  • 延长 PROFIBUS 传输距离至 45 km
  • -40 至 75°C 宽温型号
  • 支持光纤信号强度诊断

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

ICF-1180I 工业级 PROFIBUS 转光纤转换器可将 PROFIBUS 信号转换为光纤信号。这款转换器可延长串口传输距离至 4 km(采用多模光纤)或 45 km(采用单模光纤)。ICF-1180I 为 PROFIBUS 系统提供 2 kV 光电隔离保护和冗余双电源输入,可确保用户的 PROFIBUS 设备不间断运行。



光纤线缆检测功能

光纤线缆经常用于长距离通信。工程师会采用光纤传感器来保证光纤信号正常通信。ICF-1180I 转换器只需通过 DIP 开关调整即可进行光纤线缆检测,无需额外的光纤传感器。

此功能不仅可判断光纤通信是否异常,并能够验证接收到数据包格式。它还可判断是由哪一方(Tx 或 Rx)导致问题。

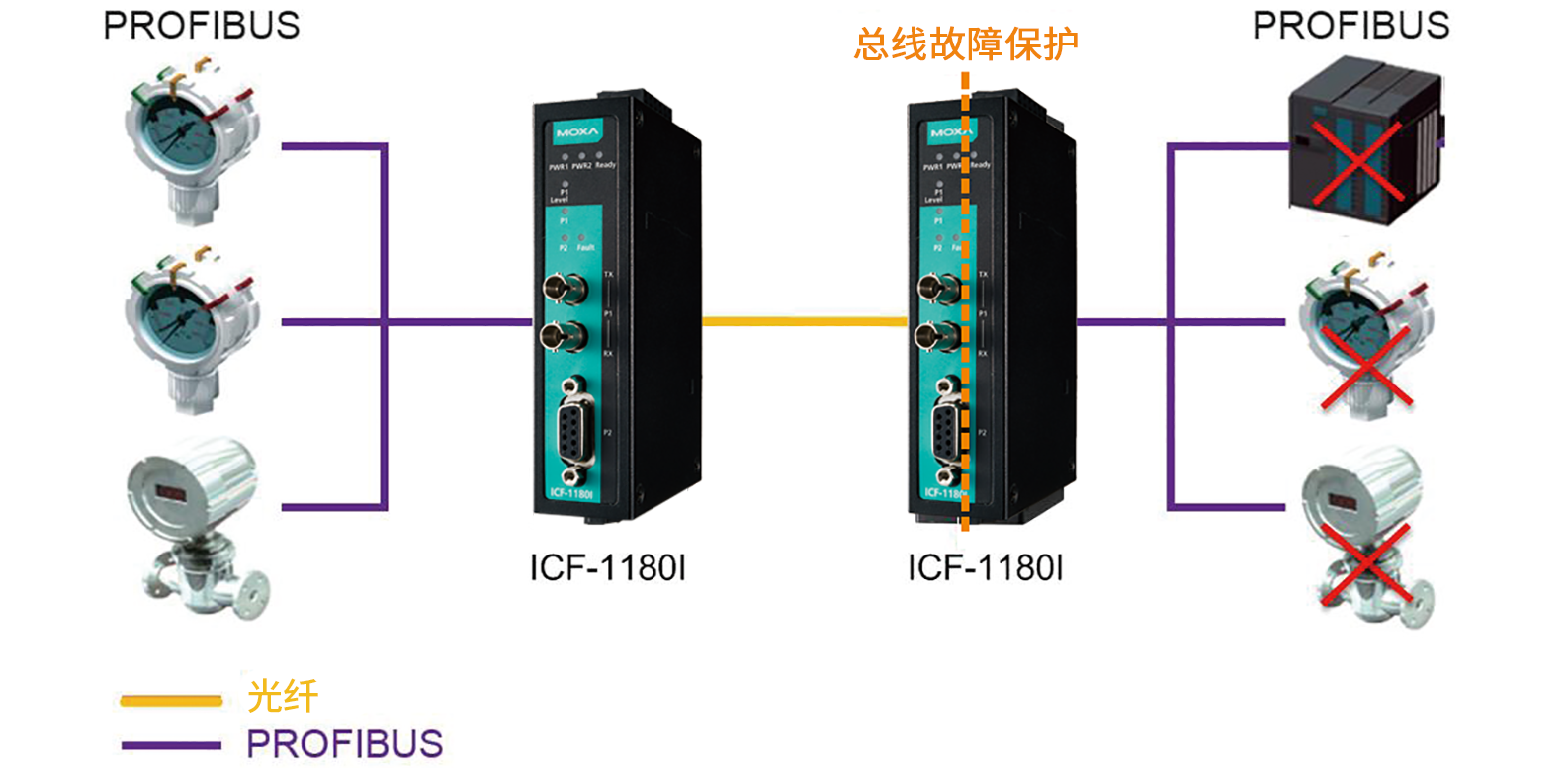

PROFIBUS 总线故障保护

当 PROFIBUS 设备或串行接口故障时,会产生电气噪声导致总线故障。一般转换器会允许噪声信号通过光纤传递至下一台转换器。如此会造成两条总线传输中断,甚至最终导致整个系统的通信停摆。当 PROFIBUS 网络断线时,工程师便不容易定位故障的设备。为避免以上情况,ICF-1180I 设计了可侦测和辨识噪声信号的功能。如果总线的某一条线路发生故障,电气噪声将无法通过 ICF-1180I 传输和影响其他总线网络。此外,ICF-1180I 还可对现场工程师发出警报通知故障设备的位置。







自适应/人工设置波特率

ICF-1180I 系列可进行 PROFIBUS 和光纤之间的信号来回转换。ICF-1180I 系列支持 9.6 kbps 至 12 Mbps 波特率。工程师无需知道接入 PROFIBUS 设备的波特率。

ICF-1180I 系列可以自动侦测 PROFIBUS 设备的波特率并直接套用。这是非常方便的功能。如果有需要还可通过 DIP 开关设置固定的波特率。



光纤信号反转功能

ICF-1180I 提供光纤信号反转功能,当发送逻辑信号“1”时可选择光纤信号灯亮灯或不亮。默认设置模式下,当传输逻辑信号为“1”时,光纤信号灯不亮;在光纤反转模式下,当传输逻辑信号为“1”时,光纤信号灯会亮灯。

此功能为 ICF-1180I 转换器与其他制造商的 PROFIBUS 转换器集成时,提供了更大的兼容性。使用此功能时,请参阅第三方用户手册。



光纤连接监测

ICF-1180I 转换器提供光纤连接监测功能,可侦查出光纤端或 PROFIBUS 端的通信错误。一旦发生通信失误,对应的 LED 指示灯会转为红色,并启动继电器报警。



光纤信号强度诊断

在某些情况下,用户可能需要使用电压表测量光纤端口的接收电平,并可在设备运行时连接电压表(不影响数据传输)。使用电压表测量,并通过支持高输入阻抗模拟的 PLC 读取,可让用户执行以下操作:

  • 记录输入的光电功率以便进行后续测量(例如:老化或损坏)。

  • 进行好/坏测试(限值)。



  • 接头

    ICF-1180I-M-ST:多模 ST 接头
    ICF-1180I-M-ST-T:多模 ST 接头
    ICF-1180I-S-ST:单模 ST 接头
    ICF-1180I-S-ST-T:单模 ST 接头

  • 光纤



  •





  • 工业协议

    PROFIBUS DP

  • 端口数量

    1

  • 接头

    DB9 母头

  • 波特率

    9600 bps 至 12 Mbps

  • 隔离保护

    2 kV(内置)

  • 信号

    PROFIBUS D+、PROFIBUS D-、RTS、Signal Common、5V

  • 输入电流

    221 mA @ 12 VDC

  • 输入电压

    12 至 48 VDC

  • 电源输入数量

    2

  • 过载电流保护

    支持

  • 电源接头

    接线端子(直流型号)

  • 电源功耗

    221 mA @ 12 VDC

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    30.3 x 115 x 70 mm(1.19 x 4.53 x 2.76 英寸)

  • 重量

    180 g (0.39 lb)

  • 安装

    导轨式安装(带可选套件)、壁挂式安装

  • 工作温度

    标准型号:0 至 60°C(32 至 140°F)
    宽温型号:-40 至 75°C(-40 至 167°F)
    0 至 60°C(32 至 140°F)
    -40 至 75°C(-40 至 167°F)
    0 至 60°C(32 至 140°F)
    -40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:2 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:10 V/m;信号:10 V/m
    IEC 61000-4-8 PFMF

  • 环境测试

    IEC 60068-2-1
    IEC 60068-2-2
    IEC 60068-2-3

  • 安全

    EN 60950-1,IEC 60950-1

  • 振动

    IEC 60068-2-6

  • 时间

    1,722,769 小时

  • 标准

    Telcordia (Bellcore),GB

支持文件

名称 类型 语言 版本 发布日期
QIG for ICF-1180I Series
2.1 MB
QIG 英文 v8.4 2024年6月28日 2024年6月28日
Declaration of Conformity for ICF-1180I/1280I Series
311.1 KB
声明书 英文 v1.0 2024年3月7日 2024年3月7日
ICF-1180I 系列产品资料表
2.5 MB
产品资料表 中文 v1.0 2018年11月11日 2018年11月11日
2D CAD for ICF-1180I
317.0 KB
2D CAD 英文 2016年5月20日 2016年5月20日

可用型号 (4)

显示图片
moxa-icf-1180i-m-st-image.jpg | MoxaICF-1180I-M-STmoxa-icf-1180i-s-st-image.jpg | MoxaICF-1180I-S-STmoxa-icf-1180i-m-st-t-image.jpg | MoxaICF-1180I-M-ST-Tmoxa-icf-1180i-s-st-t-image.jpg | MoxaICF-1180I-S-ST-T
工作温度0 to 60°C0 to 60°C-40 to 75°C-40 to 75°C
光纤模块类型Multi-mode STSingle-mode STMulti-mode STSingle-mode ST
