MGate 5121 系列

1 端口 CANopen/J1939 转 Modbus TCP 网关

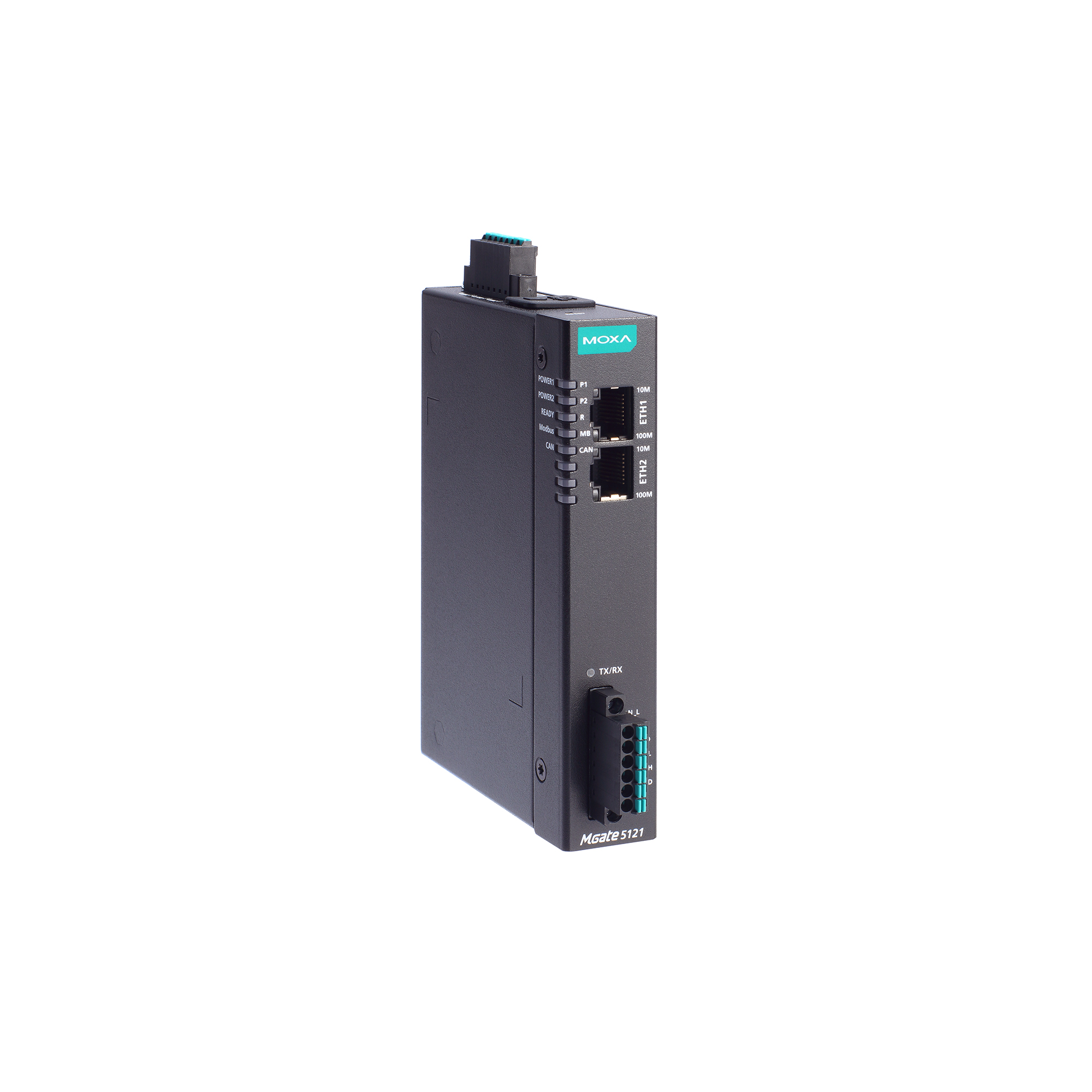

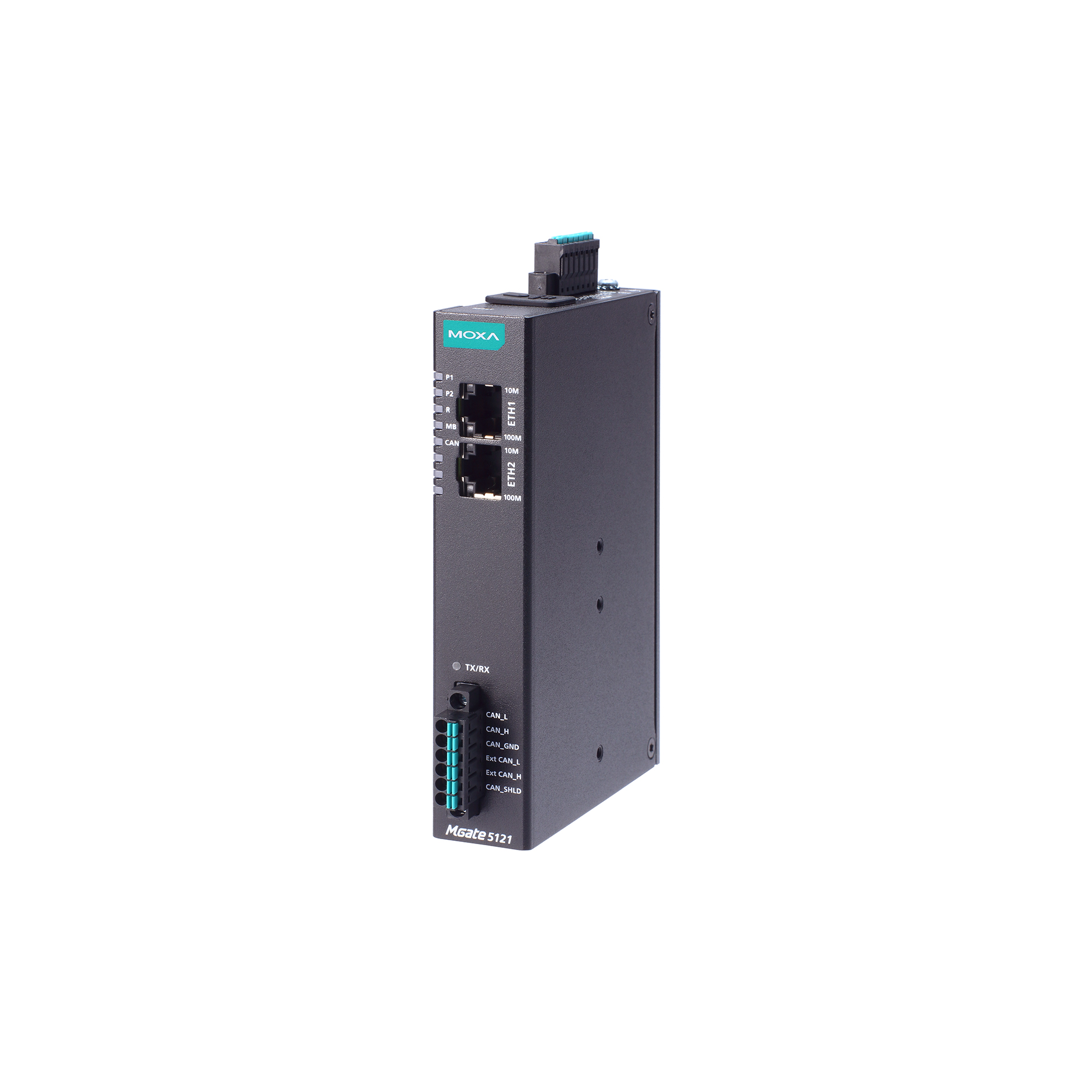

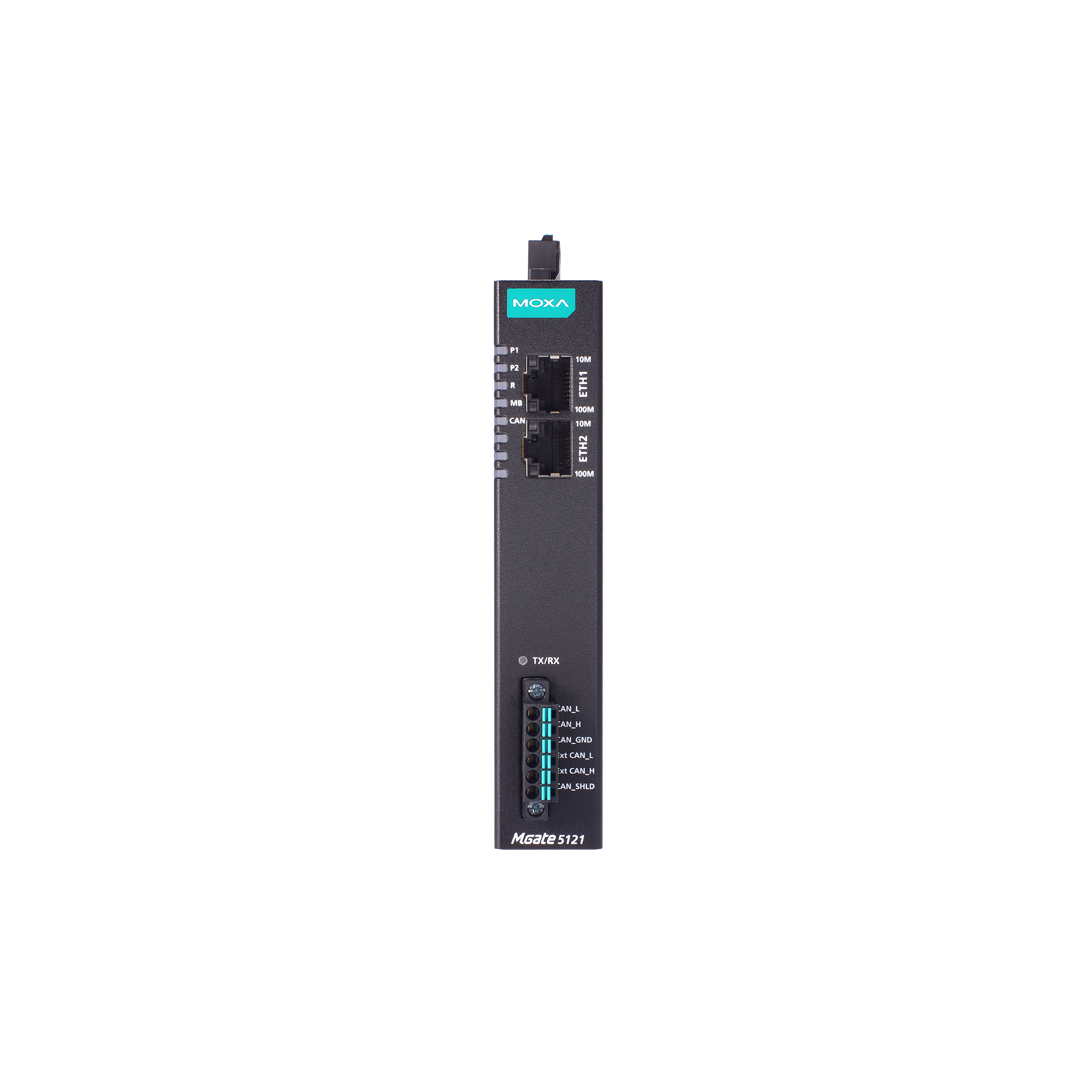

moxa-mgate-5121-series-image-(1).jpg | Moxa
moxa-mgate-5121-series-image-1-(1).jpg | Moxa
moxa-mgate-5121-series-image-2-(1).jpg | Moxa

特点和优势

  • 从 CANopen 和 J1939 到 Modbus TCP和 SNMP 的同时协议转换
  • 支持 Modbus TCP 服务器和 SNMP 代理
  • 支持 CANopen master 和 J1939
  • 支持以太网级联和双子网,可灵活部署
  • 内置流量监控/诊断信息,方便故障排除
  • 通过基于 web 的控制台轻松配置设备
  • microSD 卡,用于配置备份/复制
  • 支持冗余双直流电源输入和 1 个继电器输出
  • 带 2-kV 隔离保护的 CAN 端口
  • -40 至 75°C 的宽温型号可供选择
  • 根据 IEC 62443-4-2 安全启动要求开发

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

联系销售人员

介绍

MGate 5121 工业以太网网关可将 CANopen 或 J1939 转换连接至 Modbus TCP 网络通信。 MGate 5121 可作为 CANopen 或 J1939 master 收集数据,并与 Modbus TCP 主机交换数据,将现有 CANopen 或 J1939 设备集成至 Modbus TCP 网络中。所有型号均采用坚固且紧凑的金属外壳保护,支持导轨式安装。其坚固设计,适用于工厂自动化以及其他过程自动化等工业应用。



便于配置

MGate 5121 网关配有 web console,无需安装额外的管理工具即可轻松完成配置。 此外,采用 HTTPS 加密的通信方式保证了更高的网络安全性。

在大多数数据采集应用中,配置 CANopen 设备可能非常耗时并增加成本。MGate 5121 网关提供 EDS 文件导入功能,用户可自动扫描 CANopen 设备,以帮助快速完成设置。MGate 网关为 CANbus 提供可通过软件配置的终端电阻设置,无需打开机箱,从而减少工作量。



轻松排除故障

MGate 5121 网关提供 LED 指示灯、协议诊断、流量监控、标签查看图等多种维护功能,可以有效缩短故障处理的时间和降低成本。这些工具有助于捕获和检查数据,以便轻松地确定问题的根本原因,特别是在安装阶段。MGate 网关也配有状态监控和故障保护功能。当 CAN 设备断开连接或没有响应时,状态监控功能会通知 PLC/DCS/SCADA 系统,由此过程 PLC/DCS 获取每个终端设备的状态,发出警报通知管理员。故障保护功能在主机断开连接时执行用户预先设定的动作,防止终端设备长时间离线。



  • 10/100BaseT(X) 端口(RJ45 接头)

    2
    自动 MDI/MDI-X 连接

  • 电磁隔离保护

    1.5 kV(内置)

  • 工业协议

    Modbus TCP Client

  • 配置选项

    Web Console (HTTPS)
    设备搜寻工具 (DSU)

  • 管理

    ARP
    DHCP Client
    DNS
    HTTP
    HTTPS
    SMTP
    SNMP Trap
    SNMPv1/v2c/v3
    TCP/IP
    UDP

  • MIB

    RFC1213

  • 对时服务

    NTP Client

  • 认证

    本地数据库

  • 加密

    HTTPS
    AES-128
    AES-256
    SHA-256

  • 安全协议

    SNMPv3
    SNMPv2c Trap
    HTTPS (TLS 1.3)

  • 端口数量

    1

  • 接头

    弹簧式 Euroblock 端子

  • 标准

    ISO 11898-2

  • 波特率

    CANopen:10 kbps、20 kbps、50 kbps、125 kbps、250 kbps、500 kbps、800 kbps、1 Mbps
    J1939:250 kbps、500 kbps、1 Mbps

  • 终端电阻

    120 Ω
    软件可配置

  • 信号

    CAN_H、CAN_L、GND、Ext_CAN_H、Ext_CAN_L、CAN_Shield

  • 工业协议

    CANopen master、J1939

  • 模式

    Master

  • 最大节点数

    64

  • 最大接收 PDO 数

    256

  • 最大发送 PDO 数

    256

  • SDOs

    支持

  • 输入数据规模

    2048 bytes

  • 输出数据规模

    2048 bytes

  • 最大命令数量

    256

  • 输入数据规模

    2048 bytes

  • 输出数据规模

    2048 bytes

  • 模式

    Server

  • 支持功能

    1、2、3、4、5、6、15、16、23

  • 最大 Client 连接数量

    16

  • 总输入数据规模

    2048 bytes

  • 总输出数据规模

    2048 bytes

  • microSD 插槽

    最高 32 GB(兼容 SD 2.0)

  • 输入电压

    12 至 48 VDC

  • 输入电流

    455 mA(最大值)

  • 电源接头

    弹簧式 Euroblock 端子

  • 触点额定电流

    纯电阻性负载:2 A @ 30 VDC

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    25 x 90 x 129.6 mm(0.98 x 3.54 x 5.1 英寸)

  • 重量

    294 g (0.65 lb)

  • 工作温度

    MGate 5121:-10 至 60°C(14 至 140°F)
    MGate 5121-T:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 安全

    EN 61010-2-201
    UL 61010-2-201

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:8 kV;空气:15 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:4 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:2 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:10 V/m;信号:10 V/m
    IEC 61000-4-8 PFMF

  • 自由落体

    IEC 60068-2-31

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6
    IEC 60068-2-64

  • 时间

    1,408,984 小时

  • 标准

    Telcordia SR332
