MGate 5119 系列

1 端口 DNP3/IEC 101/IEC 104/Modbus 转 IEC 61850 网关

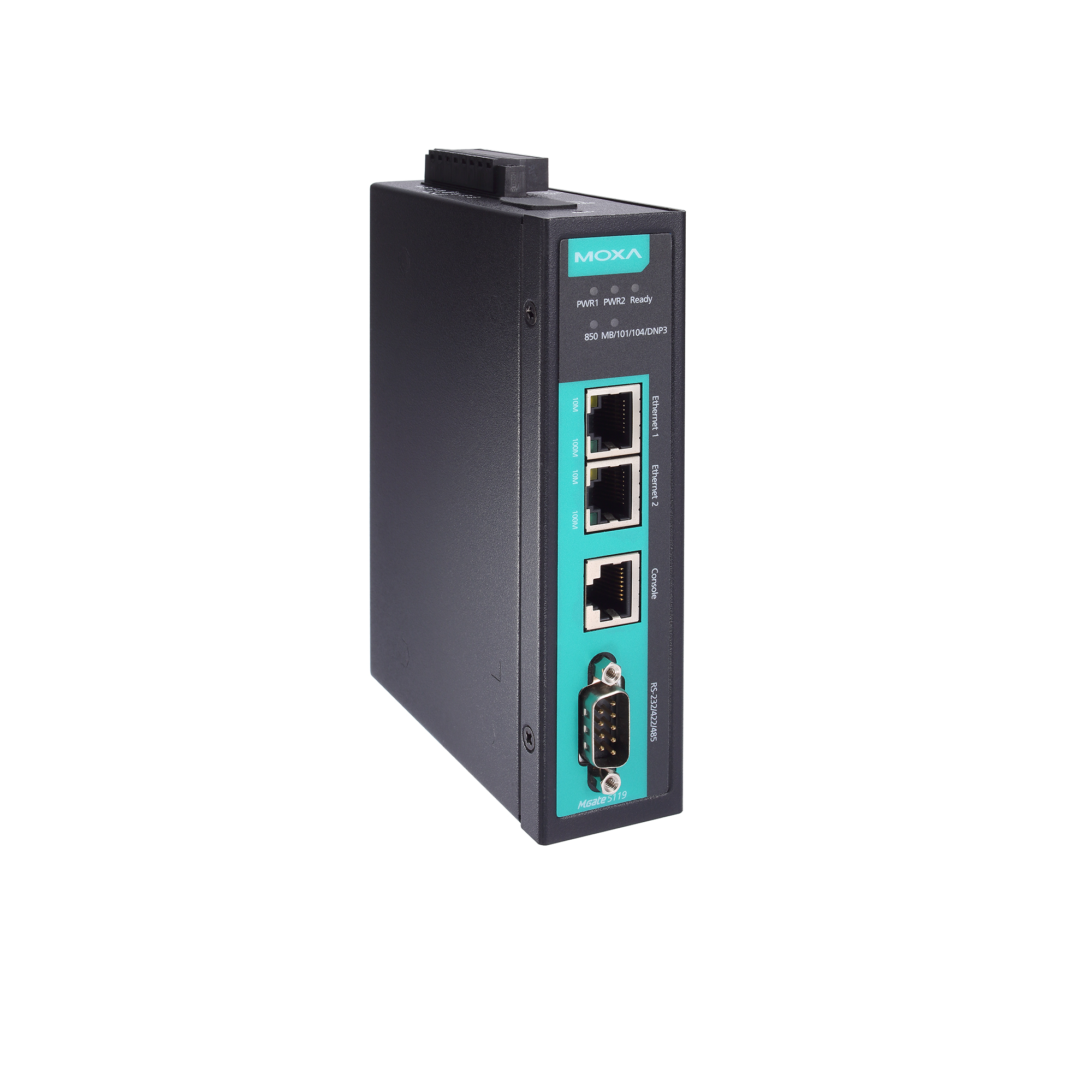

moxa-mgate-5119-series-image-(1).jpg | Moxa

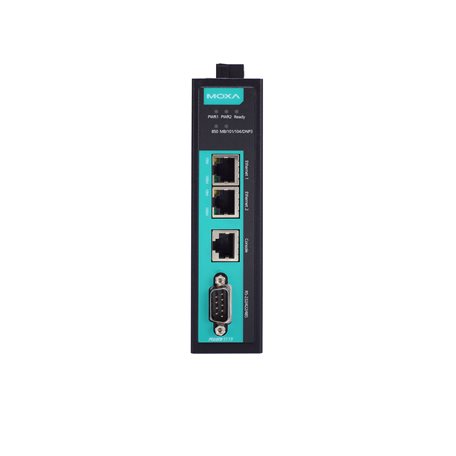

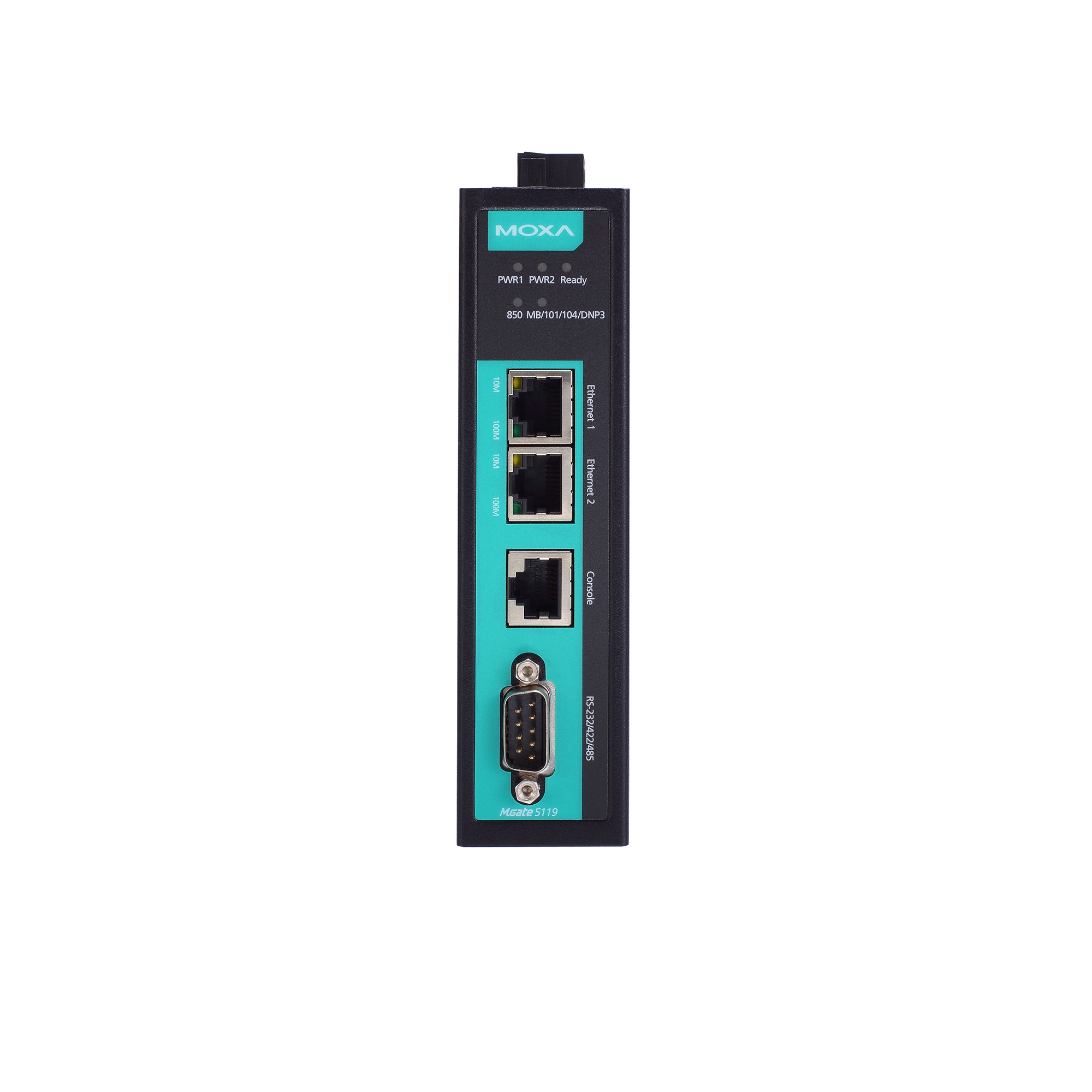

moxa-mgate-5119-series-image-1-(1).jpg | Moxa

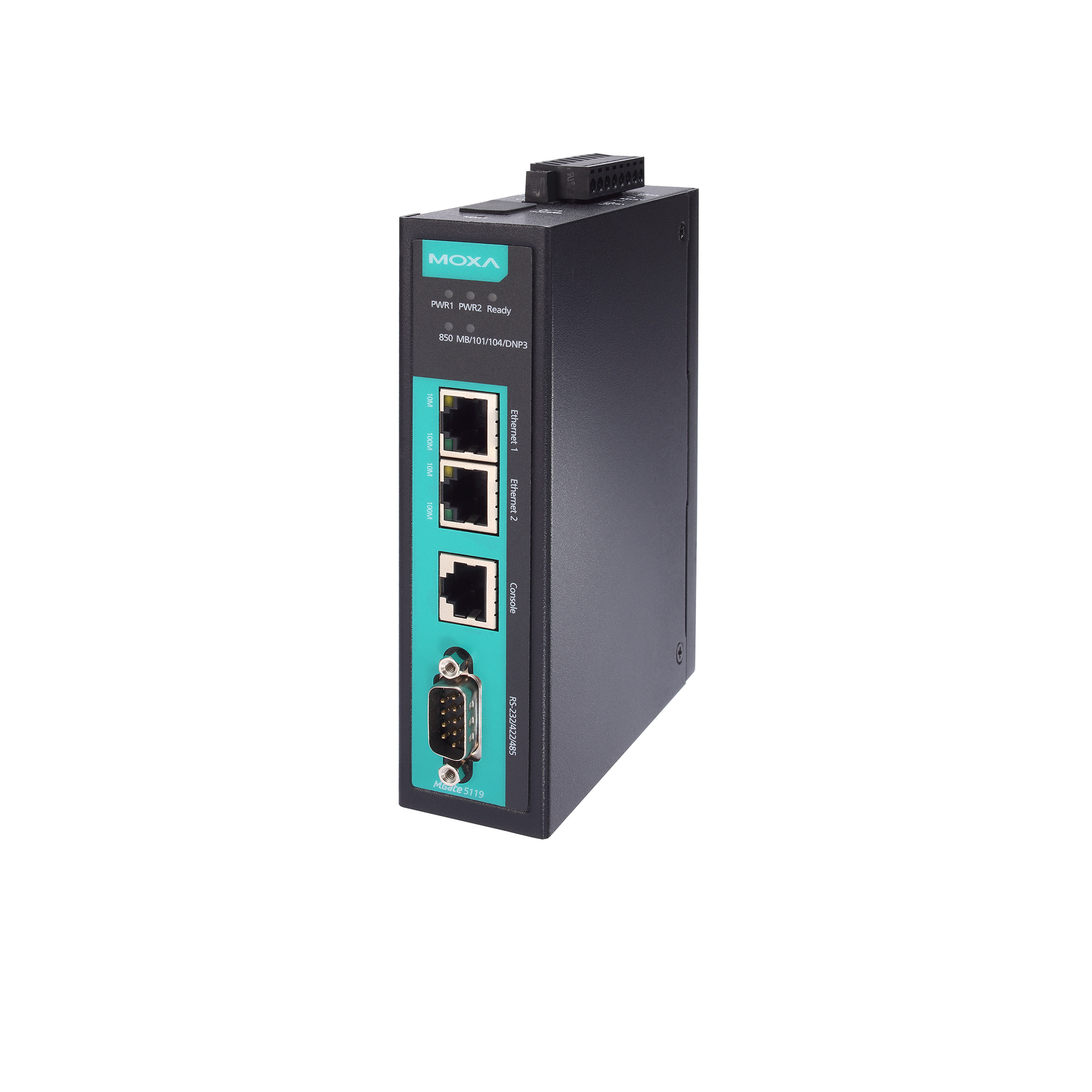

moxa-mgate-5119-series-image-2-(1).jpg | Moxa

特点和优势

  • 支持 IEC 61850 MMS Sever
  • 支持 DNP3 串口/TCP master
  • 支持 IEC 60870-5-101 master(平衡/非平衡)
  • 支持 IEC 60870-5-104 client
  • 支持 Modbus RTU/ASCII/TCP master/client
  • 内置流量监控/诊断信息,方便故障排除
  • 内置以太网级联端口,容易接线
  • 支持 -40 至 75°C 工作温度
  • 带 2 kV 光电隔离保护的串口
  • 支持 IEC 61850 MMS 和 DNP3 TCP 协议加密
  • 基于 IEC 62443/NERC CIP 的安全功能
  • 符合 IEC 61850-3 和 IEEE 1613
  • 内置 SCL 文件生成器,可轻松配置

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

MGate 5119 是一款工业以太网网关,具有 2 个以太网端口和 1 个 RS-232/422/485 串口。要将 Modbus、IEC 60870-5-101 和 IEC 60870-5-104 设备集成到 IEC 61850 MMS 网络上,需要使用 MGate 5119 作为 Modbus master/client、IEC 60870-5-101/104 master 和 DNP3 serial/TCP master 来收集数据以及与 IEC 61850 MMS 系统交换数据。



通过 SCL 生成器轻松配置

MGate 5119 作为 IEC 61850 MMS SEVER,通常需要导入由第三方工具生成的 SCL 文件。这可能很耗时并且会增加成本。为克服这一难题,MGate 5119 内置了 SCL 生成器,可通过 Web Console 轻松生成 SCL 文件并几乎立即可用,从而节省配置时间和成本。



通过流量监控轻松排除故障

MGate 5119 系列网关支持 Modbus RTU/ASCII/TCP、IEC 60870-5-101、IEC 60870-5-104 和 IEC 61850 MMS 协议流量监控功能,方便故障排除,尤其适用于安装阶段。值得一提的是,用户可以在常用的故障排除工具 Wireshark 中查看流量日志。借助此特性,可轻松分析流量,从而确定导致问题的根本原因。



  • 10/100BaseT(X) 端口(RJ45 接头)

    2
    自动 MDI/MDI-X 连接

  • 电磁隔离保护

    1.5 kV(内置)

  • 工业协议

    Modbus TCP Client (Master)、IEC 60870-5-104 Client、IEC 61850 MMS Sever、DNP3 TCP Master

  • 配置选项

    Web Console (HTTP/HTTPS)、设备搜寻工具 (DSU)

  • 管理

    ARP、DHCP Client、DNS、HTTP、HTTPS、SMTP、SNMP Trap、SNMPv1/v2c/v3、TCP/IP、Telnet、SSH、UDP、NTP Client

  • MIB

    RFC1213,RFC1317

  • 对时服务

    NTP Client

  • 认证

    本地数据库

  • 加密

    HTTPS、AES-128、AES-256、SHA-256

  • 安全协议

    SNMPv3
    SNMPv2c Trap
    HTTPS (TLS 1.3)

  • Console 端口

    RS-232(TxD、RxD、GND),8-pin Rj45(115200、n、8、1)

  • 端口数量

    1

  • 接头

    DB9 公头

  • 串口标准

    RS-232/422/485

  • 波特率

    50 bps 至 921.6 kbps

  • 数据位

    7,8

  • 校验位

    偶、Mark、无、奇、Space

  • 停止位

    1,2

  • 流量控制

    RTS Toggle(仅限 RS-232)、RTS/CTS

  • RS-485 数据流向控制

    ADDC®(数据流向自动控制)

  • RS-485 上拉电阻/下拉电阻

    1 kΩ,150 kΩ

  • RS-485 终端电阻

    120 Ω

  • 隔离保护

    2 kV(内置)

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 工业协议

    Modbus RTU/ASCII Master、IEC 60870-5-101 Master(平衡/非平衡)、DNP3 串口 Master

  • 模式

    Master

  • 支持功能

    1、2、3、4、5、6、15、16、23

  • 最大命令数量

    128

  • 模式

    Client (Master)

  • 支持功能

    1、2、3、4、5、6、15、16、23

  • 最大 Server 连接数量

    32

  • 最大命令数量

    128

  • 模式

    Client

  • 支持的对象

    单点
    双点
    步阶位置
    32 位的位字符串
    测量值(normalized)
    测量值(scaled)
    测量值(floating)
    集成总量

  • 最大 Server 连接数量

    32

  • 最大信息对象数量

    1200 点

  • 模式

    Master(平衡/非平衡)

  • 支持的对象

    单点
    双点
    步阶位置
    32 位的位字符串
    测量值(normalized)
    测量值(scaled)
    测量值(floating)
    集成总量

  • 最大 Slave 连接数量

    1(平衡),31(非平衡)

  • 最大信息对象数量

    1200 点

  • 模式

    Master

  • 支持的对象

    二进制输入
    模拟输入
    计数器
    冻结计数器
    二进制输出
    模拟输出

  • 最大 Outstation 连接数量

    16

  • 最大对象数

    1200 点

  • 模式

    Master

  • 支持的对象

    二进制输入
    模拟输入
    计数器
    冻结计数器
    二进制输出
    模拟输出

  • 最大 Outstation 连接数量

    16

  • 最大对象数

    1200 点

  • 模式

    MMS SEVER

  • 最大 Client 连接数量

    16

  • 最大数据集数

    99

  • 最大报告数

    99

  • 最大数据对象数

    1200 点

  • 支持的数据点数

    1,200 点

  • microSD 插槽

    最高 32 GB(兼容 SD 2.0)

  • 输入电压

    12 至 48 VDC

  • 输入电流

    455 mA @ 12 VDC

  • 电源接头

    螺丝紧固 Euroblock 端子

  • 触点额定电流

    纯电阻性负载:2 A @ 30 VDC

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    36 x 120 x 150 mm(1.42 x 4.72 x 5.91 英寸)

  • 重量

    517 g (1.14 lb)

  • 工作温度

    -40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 安全

    EN 60950-1、IEC 60950-1、IEC 62368-1、UL 60950-1、EN 62368-1、UL 62368-1

  • EMC

    EN 55032/35

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:8 kV;空气:15 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:20 V/m
    IEC 61000-4-4 EFT:电源:4 kV;信号:4 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:4 kV
    IEC 61000-4-6 CS:10 V/m
    IEC 61000-4-8 PFMF:100 A/m

  • 自由落体

    IEC 60068-2-32

  • 冲击

    IEC 60068-2-27
    IEC 61850-3 Edition 2.0

  • 变电站

    IEEE 1613、IEC 61850-3

  • 振动

    IEC 60068-2-6,IEC 60068-2-64,IEC 61850-3 版本 2.0

  • 时间

    1,180,203 小时

  • 标准

    Telcordia SR332

软件、固件和驱动程序

筛选

名称 类型 校驗和 版本 操作系统 发布日期
MXview One plugin (Windows)
19.3 MB
软件包
SHA-512
v1.4
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
2024年6月11日 2024年6月11日 发布说明
MXview One plugin (Linux)
21.9 MB
软件包
SHA-512
v1.4
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
2024年6月11日 2024年6月11日 发布说明
MXconfig plugin (non-Java version)
1.1 MB
软件包
SHA-512
v1.3
  • Windows 10
  • Windows 7
  • Windows Server 2016
  • Windows Server 2019
2024年4月26日 2024年4月26日 发布说明
Software Package for MXview One Series (Windows version)
374.0 MB
软件包
SHA-512
v1.3.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
2024年1月31日 2024年1月31日 发布说明
Firmware for MGate 5119 Series
11.5 MB
固件
SHA-512
v1.1
2023年9月26日 2023年9月26日 发布说明
MXconfig Plugin
3.3 MB
软件包
SHA-512
v1.4
  • Windows 10
  • Windows 7
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
2023年7月17日 2023年7月17日 发布说明
Moxa CLI Configuration Tool for Windows
2.0 MB
管理工具
SHA-512
v1.3
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
2023年6月29日 2023年6月29日 发布说明
Moxa CLI Configuration Tool for Linux
11.6 MB
管理工具
SHA-512
v1.3
  • Linux Kernel 2.6.x
  • Linux Kernel 3.x
  • Linux Kernel 4.x
  • Linux Kernel 5.x
2023年6月29日 2023年6月29日 发布说明
Device Search Utility
2.2 MB
管理工具
SHA-512
v2.7
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
2023年6月28日 2023年6月28日 发布说明
MXview plugin
32.8 MB
软件包
SHA-512
v1.4
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2023年5月2日 2023年5月2日 发布说明

支持文件

名称 类型 语言 版本 发布日期
Tech Note: Configuring and Monitoring with MXview One/MXview and MXconfig (non-java and java) Plugins
2.1 MB
技术说明 英文 v1.0 2024年5月7日 2024年5月7日
Compatibility Guide for MGate 5119 Series (IEC 61850 MMS server PICS)
267.1 KB
兼容性指南 英文 v1.1 2024年3月1日 2024年3月1日
Manual for MGate 5119 Series
6.0 MB
手册 英文 v1.1 2023年9月19日 2023年9月19日
Tech Note: The Security Hardening Guide for MGate 5000 Series
1.3 MB
技术说明 英文 v2.2 2023年8月16日 2023年8月16日
Tech Note: How to Convert From Modbus TCP to IEC 61850 Using MGate 5119
1.6 MB
技术说明 英文 v1.0 2022年4月21日 2022年4月21日
MGate 5119 系列产品资料
2.0 MB
产品资料表 中文 v1.2 2022年3月1日 2022年3月1日
QIG for MGate 5119 Series
1.3 MB
QIG 英文 v1.0 2022年3月1日 2022年3月1日
Compatibility Guide for MGate 5119 Series (IEC 60870-5-101 Master PICS)
387.6 KB
兼容性指南 英文 v1.0 2022年2月25日 2022年2月25日
Compatibility Guide for MGate 5119 Series (IEC 60870-5-104 Client PICS)
423.9 KB
兼容性指南 英文 v1.0 2022年2月25日 2022年2月25日
Compatibility Guide for MGate 5119 Series (DNP3 Master Device Profile)
11.4 MB
兼容性指南 英文 v1.0 2022年2月25日 2022年2月25日

可用型号 (1)

显示图片

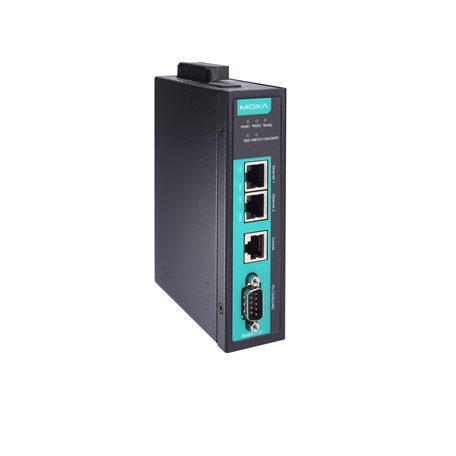

moxa-mgate-5119-t-image.jpg | MoxaMGate 5119-T
