MGate 5101-PBM-MN 系列

1 端口 PROFIBUS 转 Modbus TCP 网关

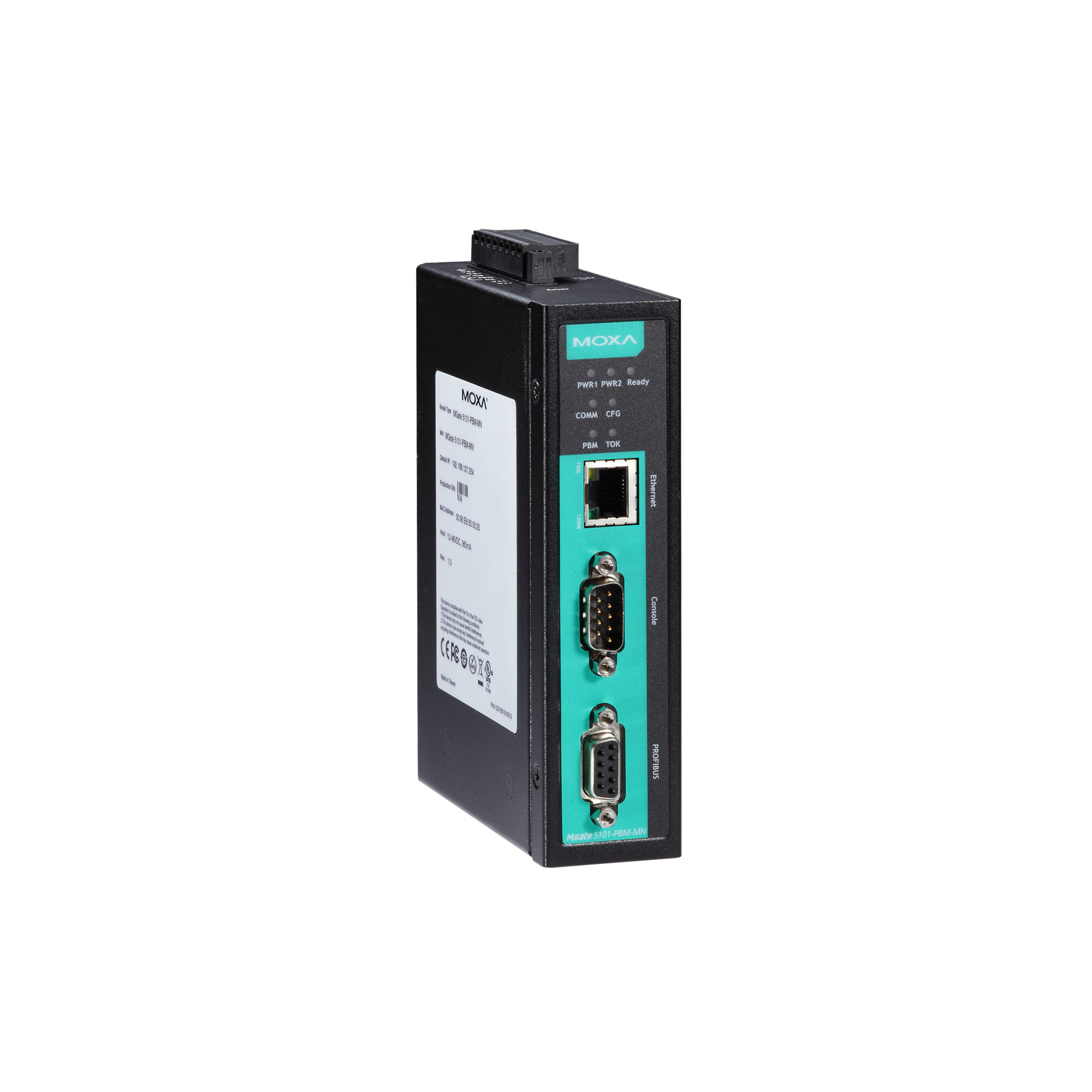

moxa-mgate-5101-pbm-mn-series-image-1-(1).jpg | Moxa

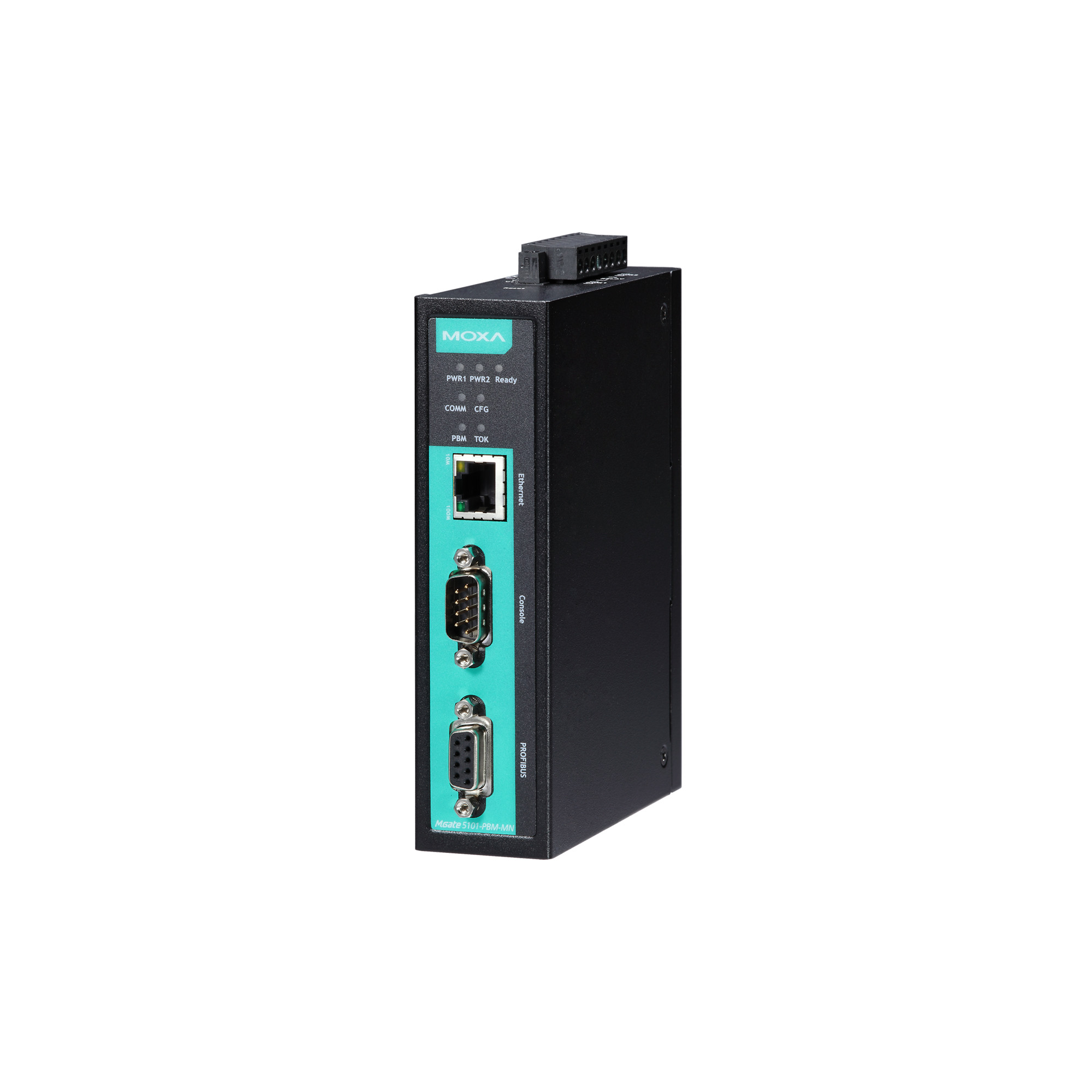

moxa-mgate-5101-pbm-mn-series-image-2-(1).jpg | Moxa

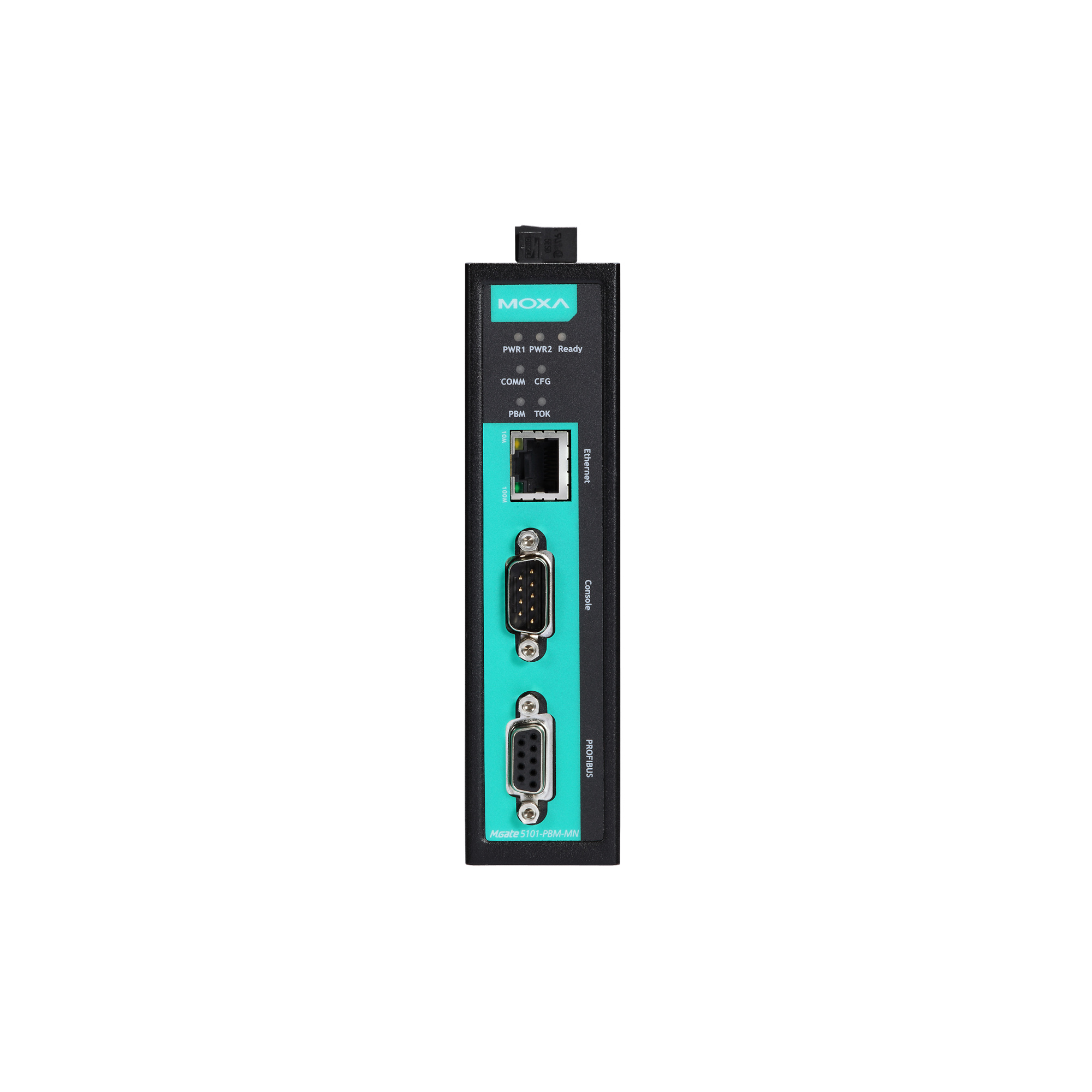

moxa-mgate-5101-pbm-mn-series-image-3-(1).jpg | Moxa

特点和优势

  • 支持 PROFIBUS 和 Modbus TCP 协议转换
  • 支持 PROFIBUS DP V1 master
  • 支持 Modbus TCP client/server
  • 自动扫描 PROFIBUS 设备并轻松配置
  • 基于 WEB 端的可视化 I/O 数据图形界面
  • 内置流量监控/诊断信息，方便故障排除
  • 状态监控和故障保护，易于维护
  • 支持冗余双直流电源输入和 1 个继电器输出
  • -40 至 75°C 的宽温型号可供选择
  • 带 2 kV 光电隔离保护的串口
  • 基于 IEC 62443 的安全功能

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

联系销售人员

介绍

MGate 5101-PBM-MN 网关为 PROFIBUS 设备（例如：PROFIBUS PLC 或驱动器）和 Modbus TCP 主机之间建立通信连接。所有型号均采用坚固的金属外壳保护，支持导轨式安装，并提供可选的内置光电隔离保护。它配有 PROFIBUS 和以太网状态 LED 指示灯，易于维护。其坚固设计，适用于石油和天然气、电力、过程自动化及工厂自动化等工业应用。



用于轻松配置和流量监控的 Windows 管理工具

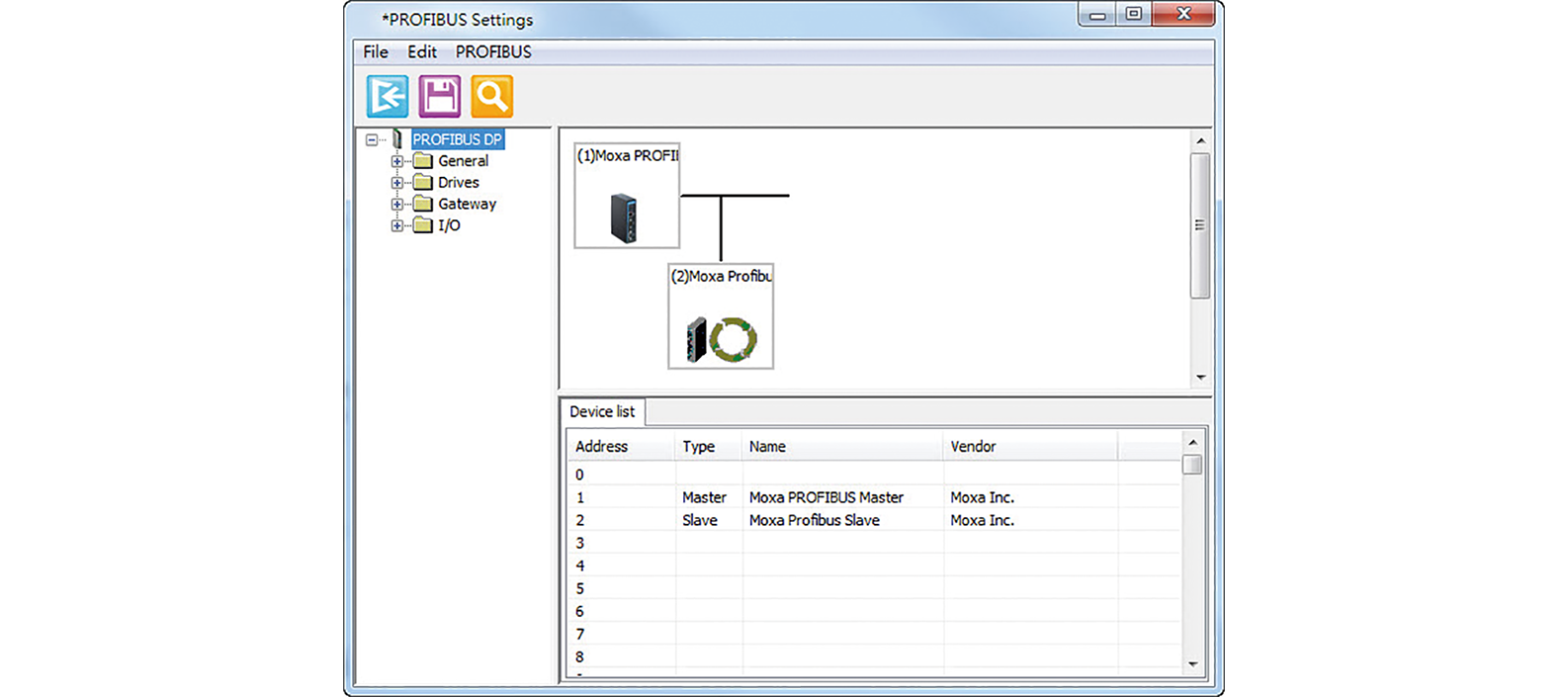

MGate 管理器的用户友好使用界面，简化配置和操作。Moxa 的创新 AutoScan 功能可自动检测所有连接的 PROFIBUS slave 设备及其可用的 I/O 模块，快速完成网关配置，随后创建一个易于读取的数据映射表，协助完成 Modbus TCP master（例如：SCADA，PLC）设置。此外，用户还可以配置导入/导出维护功能，并使用内置监控工具维护 Modbus 通信数据包日志，用于故障排除。







多种维护功能

MGate 5101-PBM-MN 提供 web console 和 Telnet console 进行远程维护，这两个 console 均支持 HTTPS 和 SSH 等加密通信功能，可防止未授权访问。固件提供了日志功能，可记录 Modbus 或 PROFIBUS 网络事件，用于维护。用户可以通过 web console 远程监控所有 I/O 数据和查阅日志。继电器输出提供了电源输入状态，为维护工程师提供了额外的故障排除和维护工具。



冗余双电源输入

MGate 5101-PBM-MN 支持双电源输入，可靠性更高。它可同时连接 2 个带电直流电源，即使一个电源发生故障也可确保连续运行。这些出色的可靠性使得这款高级型的 PROFIBUS master 转 Modbus-TCP 网关成为严苛工业应用的理想选择。



  • 10/100BaseT(X) 端口（RJ45 接头）

    1（自动 MDI/MDI-X 连接）

  • 电磁隔离保护

    1.5 kV（内置）

  • 工业协议

    Modbus TCP Client (Master), Modbus TCP Server (Slave)

  • 配置选项

    Web Console (HTTP/HTTPS)、设备搜寻工具 (DSU)、MGate 管理器、Telnet Console

  • 管理

    ARP、DHCP Client、DNS、HTTP、HTTPS、SMTP、SNMP Trap、SNMPv1/v2c/v3、TCP/IP、Telnet、SSH、UDP、NTP Client

  • MIB

    RFC1213、RFC1317

  • 对时服务

    NTP Client

  • Console 端口

    RS-232（TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND），DB9 公头（115200、n、8、1）

  • 配置选项

    串口 Console

  • 工业协议

    PROFIBUS DP-V1 Master

  • 模式

    Client，Server

  • 支持功能

    1、2、3、4、5、6、15、16、23

  • 最大 Client 连接数量

    16

  • 最大 Server 连接数量

    32

  • 最大命令数量

    100

  • 输入数据规模

    1536 bytes

  • 输出数据规模

    1536 bytes

  • 工业协议

    PROFIBUS DP

  • 端口数量

    1

  • 接头

    DB9 母头

  • 信号

    PROFIBUS D+、PROFIBUS D-、RTS、Signal Common、5V

  • 波特率

    9600 bps 至 12 Mbps

  • 隔离保护

    2 kV（内置）

  • 模式

    DP-V1 Master

  • 输入数据规模

    1536 bytes

  • 输出数据规模

    1536 bytes

  • 输入电压

    12 至 48 VDC

  • 输入电流

    365 mA @ 12 VDC

  • 电源接头

    螺丝紧固 Euroblock 端子

  • 触点额定电流

    纯电阻性负载：2 A @ 30 VDC

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    36 x 105 x 140 mm（1.42 x 4.14 x 5.51 英寸）

  • 重量

    500 g (1.10 lb)

  • 工作温度

    MGate 5101-PBM-MN：0 至 60°C（32 至 140°F）
    MGate 5101-PBM-MN-T：-40 至 75°C（-40 至 167°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 安全

    EN 60950-1，UL 60950-1

  • EMC

    EN 55032/24

  • EMI

    CISPR 32，FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
    IEC 61000-4-4 EFT：电源：2 kV；信号：1 kV
    IEC 61000-4-5 Surge：电源：2 kV
    IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信号：10 V/m
    IEC 61000-4-8 PFMF

  • 自由落体

    IEC 60068-2-32

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6，IEC 60068-2-64

  • 时间

    1,082,881 小时

  • 标准

    Telcordia SR332
