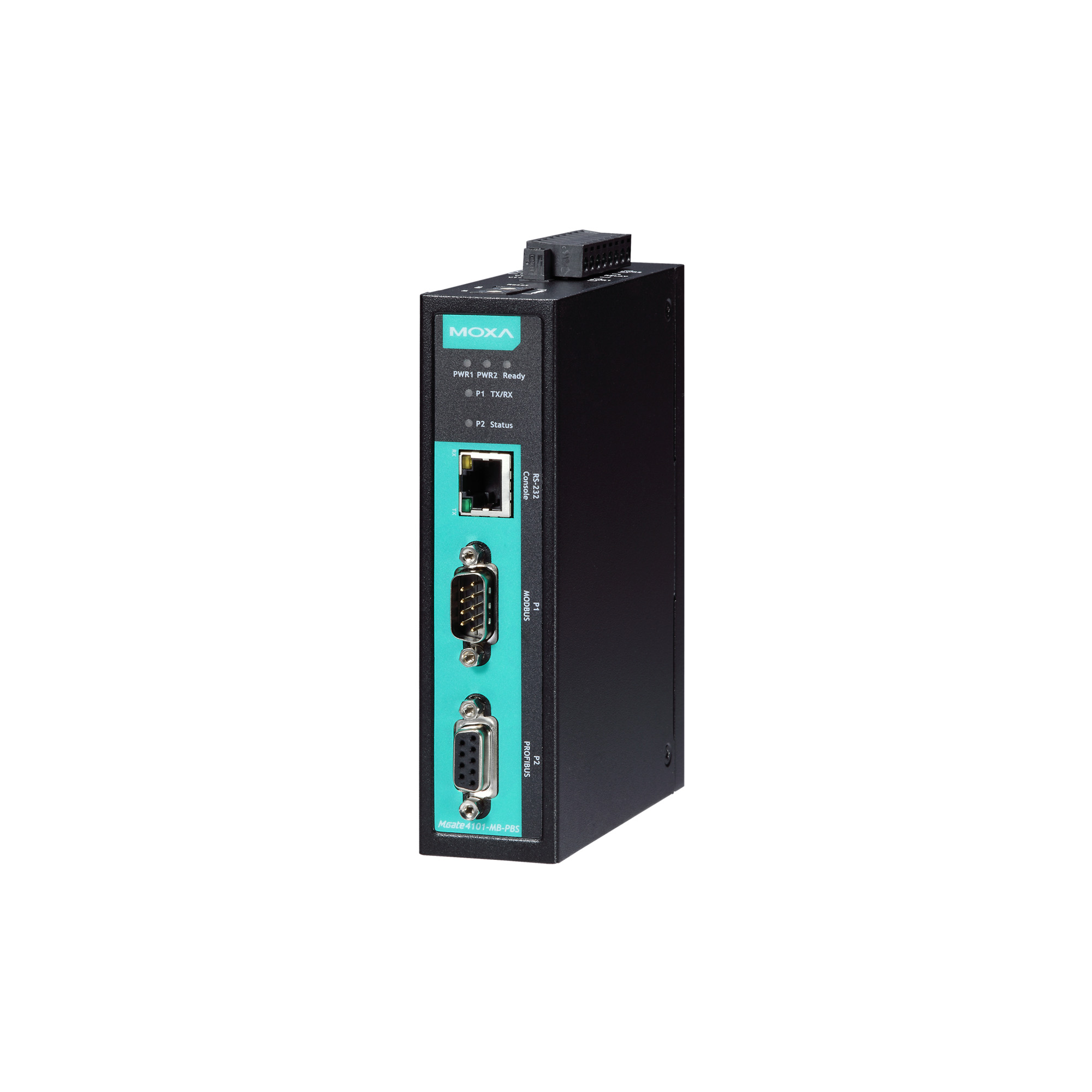

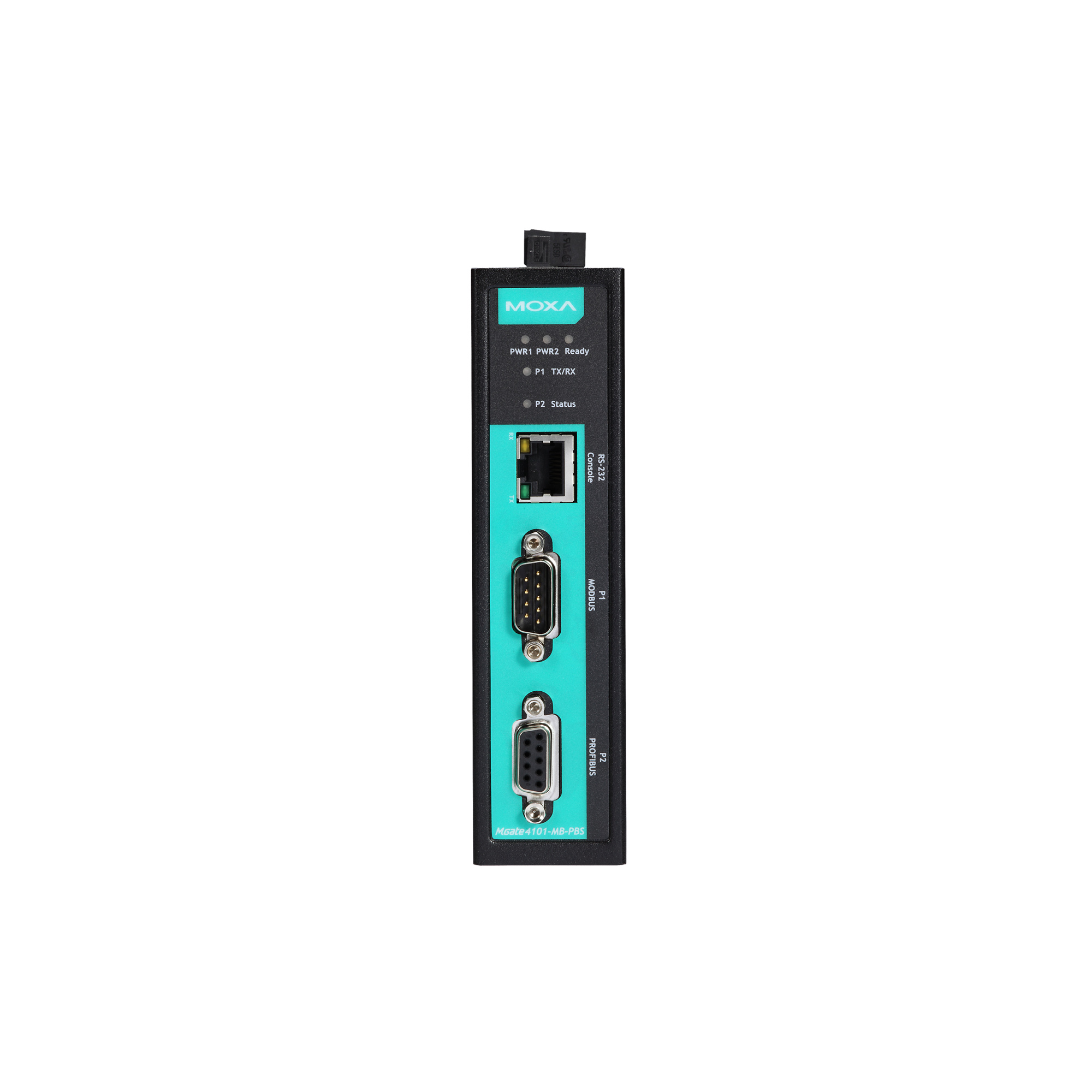

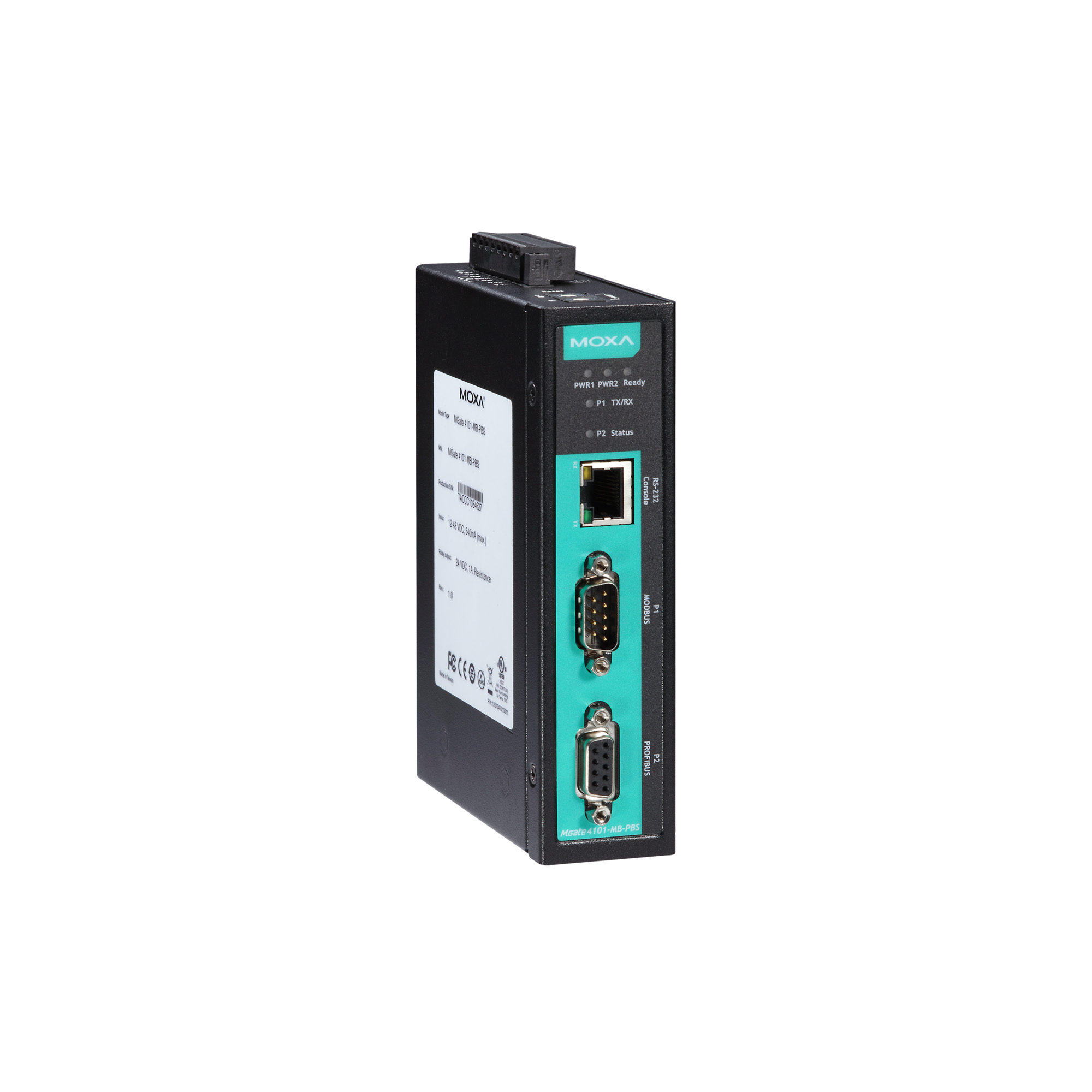

MGate 4101-MB-PBS 系列

1 端口 Modbus RTU/ASCII 转 PROFIBUS slave 网关

moxa-mgate-4101-mb-pbs-series-image-1-(1).jpg | Moxa

moxa-mgate-4101-mb-pbs-series-image-2-(1).jpg | Moxa

moxa-mgate-4101-mb-pbs-series-image-3-(1).jpg | Moxa

特点和优势

支持 Modbus 和 PROFIBUS 协议转换
支持 PROFIBUS DP V0 slave
支持 Modbus RTU/ASCII master 和 slave
Windows 管理工具支持创新 QuickLink 功能，可在几分钟内完成自动配置
状态监控和故障保护，易于维护
内置流量监控/诊断信息，方便故障排除
支持冗余双直流电源输入和 1 个继电器输出
-40 至 75°C 的宽温型号可供选择
带 2 kV 光电隔离保护的串口（适用于“-I”型号）

认证

您可以在 My Moxa 追踪已关注产品的更新资讯

联系销售人员

介绍

MGate 4101-MB-PBS 网关为 PROFIBUS PLC（例如：Siemens S7-400 和 S7-300 PLC）和 Modbus 设备之间建立通信连接。通过 QuickLink 功能，可以在几分钟内完成 I/O 映射。所有型号均采用坚固的金属外壳保护，支持导轨式安装，并提供可选的内置光电隔离保护。

用于轻松设置和流量监控的 QuickLink 和 Windows 管理工具

QuickLink Windows 管理工具采用串口 console 端口连接至 MGate 4101-MB-PBS，简化配置和操作。QuickLink 的 AutoLearning 功能可被动检测 Modbus 请求，在几分钟内完成配置，并使用 AutoMapping 功能精准执行 I/O 映射。传统 I/O 映射往往需要数天才能完成 Modbus 转 PROFIBUS 的集成，而 QuickLink 可大幅缩减时间。此外，内置流量监控工具可以记录 Modbus 设备通信数据包，并协助故障排除。

冗余双电源输入

MGate 4101-MB-PBS 支持双电源输入，可靠性更高。它可同时连接 2 个带电直流电源，即使一个电源发生故障也可确保连续运行。这些出色的可靠性使得这款高级型的 Modbus 转 PROFIBUS 网关成为严苛工业应用的理想选择。

继电器输出警告

继电器输出提供了电源输入状态，为维护工程师提供了额外的故障排除和维护工具。

下载产品资料表
打印此页
保存

您可在 My Moxa 管理和分享已保存列表

Console 端口

RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）
端口数量

1
接头

DB9 公头
串口标准

RS-232/422/485
波特率

50 bps 至 921.6 kbps
数据位

7，8
校验位

无、偶、奇、Space、Mark
停止位

1，2
流量控制

DTR/DSR，RTS/CTS
RS-485 数据流向控制

ADDC®（数据流向自动控制）
RS-485 上拉电阻/下拉电阻

1 kΩ，150 kΩ
RS-485 终端电阻

120 Ω
隔离保护

2 kV（I 型号）

RS-232

TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422

Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w

Data+、Data-、GND
RS-485-4w

Tx+、Tx-、Rx+、Rx-、GND

配置选项

MGate 管理器
工业协议

Modbus RTU/ASCII Master, Modbus RTU/ASCII Slave, PROFIBUS DP-V0 Slave

模式

Master, Slave
支持功能

1、2、3、4、5、6、15、16、23
最大命令数量

100
输入数据规模

7744 bytes
输出数据规模

7744 bytes

工业协议

PROFIBUS DP
端口数量

1
接头

DB9 母头
波特率

9600 bps 至 12 Mbps
隔离保护

2 kV（内置）
信号

PROFIBUS D+、PROFIBUS D-、RTS、Signal Common、5V

旋转开关

PROFIBUS 地址 0-99（通过软件配置支持地址 100-125）
模式

DP-V0 Slave
最大 Master 连接数量

1
最大 PROFIBUS I/O 模块数量

每个页面 24 个
PROFIBUS 支持最大配置页面数

32
输入数据规模

7744 bytes
输出数据规模

7744 bytes

输入电压

12 至 48 VDC
输入电流

MGate 4101I-MB-PBS：375 mA @ 12 VDC
MGate 4101I-MB-PBS-T：375 mA @ 12 VDC
MGate 4101-MB-PBS：340 mA @ 12 VDC
MGate 4101-MB-PBS-T：340 mA @ 12 VDC
电源接头

螺丝紧固 Euroblock 端子

触点额定电流

纯电阻性负载：1 A @ 24 VDC

外壳

金属
IP 等级

IP30
尺寸

36 x 105 x 140 mm（1.42 x 4.14 x 5.51 英寸）
重量

500 g (1.10 lb)

工作温度

MGate 4101I-MB-PBS：0 至 60°C（32 至 140°F）
MGate 4101I-MB-PBS-T：-40 至 75°C（-40 至 167°F）
MGate 4101-MB-PBS：0 至 60°C（32 至 140°F）
MGate 4101-MB-PBS-T：-40 至 75°C（-40 至 167°F）
存储温度（含包装）

-40 至 85°C（-40 至 185°F）
相对湿度

5 至 95%（非冷凝）

安全

EN 60950-1，UL 60950-1
EMC

EN 55032/24
EMI

CISPR 32，FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：电源：2 kV；信号：1 kV
IEC 61000-4-5 Surge：电源：2 kV；信号：2 kV
IEC 61000-4-6 CS：150 kHz 至 80 MHz：3 V/m；信号：3 V/m
IEC 61000-4-8 PFMF
自由落体

IEC 60068-2-32
冲击

IEC 60068-2-27
振动

IEC 60068-2-6，IEC 60068-2-64

时间

513,139 小时
标准

Telcordia SR332

保修期限

5 年
详情

请参阅 www.moxa.com.cn/warranty

下载产品资料表

软件、固件和驱动程序

名称	类型	校驗和	版本	操作系统	发布日期
MGate Manager Utility 5.4 MB	管理工具	D84E85C9E9E6F9D782651B085A9031ABF570641B83C94E0AA369D724C998C71B7F5FA2CCDE4491A8B985B85B1E5569F18A0DA5B7E3DF90CA9455B5A70FF3869F SHA-512	v1.19	Windows 10 Windows 11 Windows 7 Windows 8 Windows 8.1 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019 Windows Server 2022	2023年12月12日 2023年12月12日发布说明
Firmware for MGate 4101-MB-PBS Series 186.1 KB	固件	F50FEF3C49D2E2036EB722E17DFB8F10B7F1D8943E342BDF992C171F15B9A9C2F710D7435B37412F3E443DF6372C47A573FCECDE71E3BF967D0C53DEDA944B48 SHA-512	v2.1		2023年12月12日 2023年12月12日发布说明
MGate Manager Utility 5.4 MB	管理工具	891C78866978BC3FEDBCB0F8AA176E749F6DAC23EE7BC35AF25C8E9AF17F937D8B5DF47599FF46F4A064F017FD177C5D370DABD6B24C90D4E04475F6BD6B04B1 SHA-512	v1.18	Windows Windows 10 Windows 11 Windows 7 Windows 8 Windows 8.1 Windows Server 2008 R2 Windows Server 2012 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019 Windows Server 2022	2023年9月25日 2023年9月25日发布说明
Software Package for MGate 4101-MB-PBS Series (PROFIBUS GSD file) 5.0 KB	软件包	831FE3CFB557318082FD7D7005AF573084B392B9C61AF10BA04BD37A4916C12D8B996B6D28BD8821F9A54231416555B4649A57A16C4E4ACD96A15F5F95EC1126 SHA-512	v1.1		2020年4月22日 2020年4月22日发布说明

支持文件

名称	类型	语言	版本	发布日期
Device Search Utility v3.x User Manual 2.8 MB	手册	英文	v1.1	2025年11月17日 2025年11月17日
FOSS Statement for MGate Manager 214.8 KB	声明书	英文	v1.0	2025年3月21日 2025年3月21日
QIG for MGate 4101-MB-PBS Series 991.5 KB	QIG	英文	v6.2	2024年12月10日 2024年12月10日
Moxa CLI Configuration Tool User Manual 1.0 MB	手册	英文	v2.4	2024年11月18日 2024年11月18日
Declaration of Conformity for MGate 4101-MB-PBS Series 297.3 KB	声明书	英文	v1.0	2024年6月4日 2024年6月4日
Manual for MGate 4101-MB-PBS Series 4.8 MB	手册	英文	v6.3	2023年12月5日 2023年12月5日
Tech Note: How to use the MGate 4101-MB-PBS Series Paging Function 569.4 KB	技术说明	英文	v1.0	2023年10月13日 2023年10月13日
MGate 4101-MB-PBS 系列产品资料表 1.8 MB	产品资料表	中文	v1.0	2018年11月11日 2018年11月11日
Tech Note: How to Program Siemens Step 7 to Get MGate 4101-MB-PBS' Diagnostic Information 2.8 MB	技术说明	英文	v1.0	2017年7月19日 2017年7月19日
Tech Note: PROFIBUS Configuration for Siemens S7-300 1.6 MB	技术说明	英文	v1.0	2015年1月6日 2015年1月6日
Tech Note: How to Configure Pro-face HMI with Siemens PLC 2.8 MB	技术说明	英文	v1.0	2015年1月6日 2015年1月6日
2D CAD for MGate 4101-MB-PBS TOP 467.5 KB	2D CAD	英文		2014年10月6日 2014年10月6日
2D CAD for MGate 4101I-MB-PBS TOP 467.9 KB	2D CAD	英文		2014年10月6日 2014年10月6日

如何及时恢复电表的串口通讯？

技术指南

参考指南：如何实现串口设备 IIoT 互联

白皮书

如何轻松排除协议网关故障

可用型号 (4)

显示图片

	比较 MGate 4101-MB-PBS	比较 MGate 4101I-MB-PBS	比较 MGate 4101-MB-PBS-T	比较 MGate 4101I-MB-PBS-T
串口隔离保护	–	2 kV	–	2 kV
工作温度	0 to 60°C	0 to 60°C	-40 to 75°C	-40 to 75°C
	添加至询价查看询价	添加至询价查看询价	添加至询价查看询价	添加至询价查看询价
