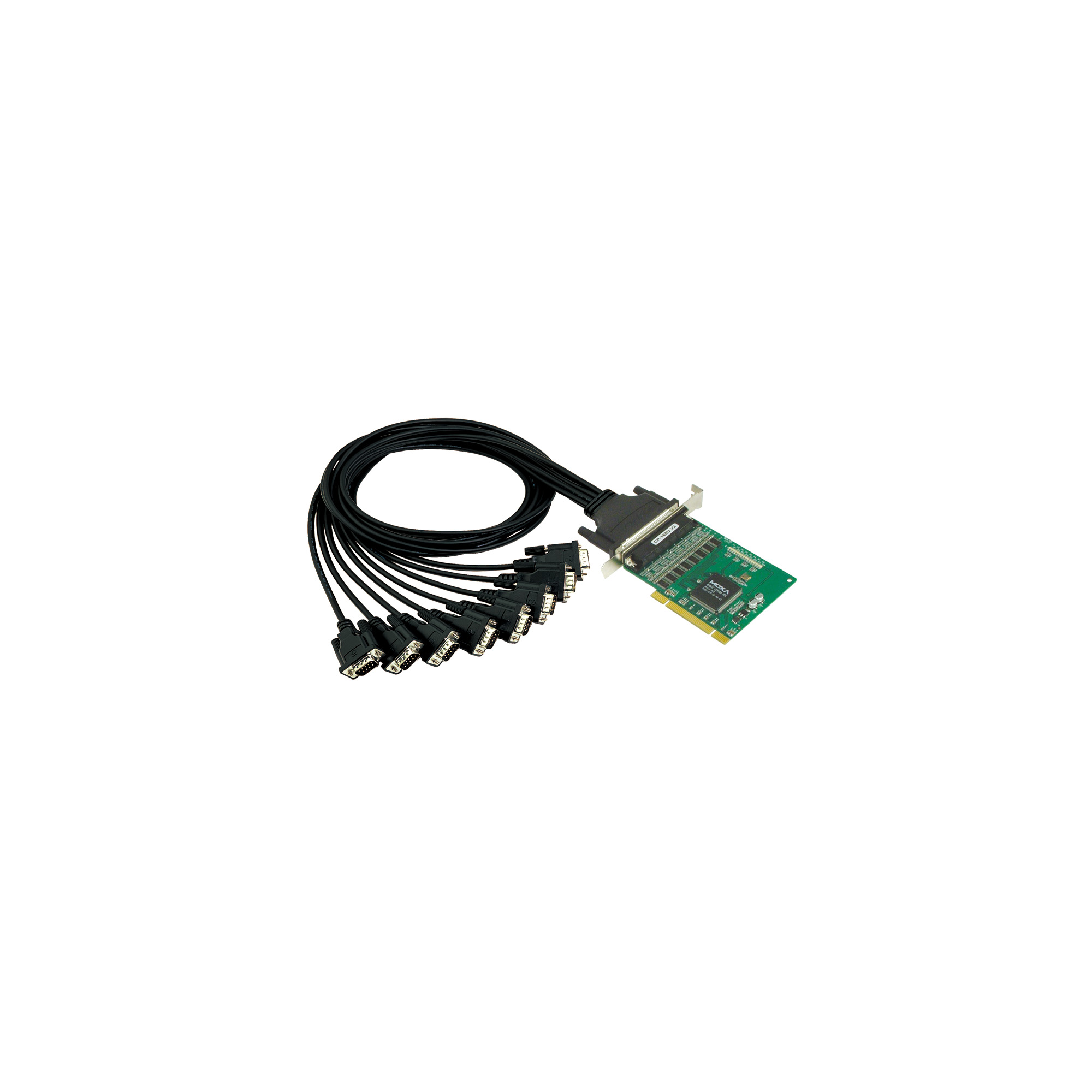

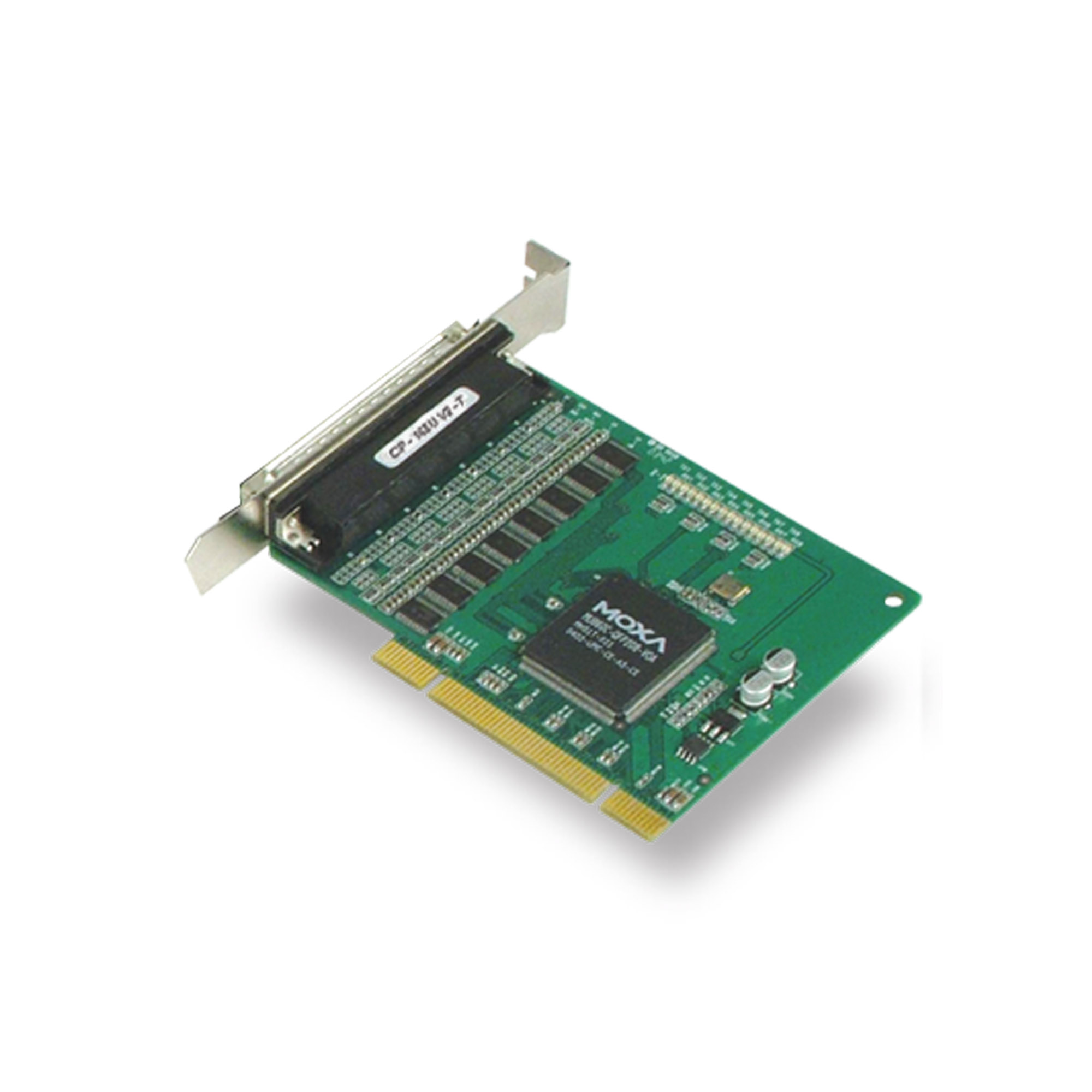

CP-168U 系列

8 端口 RS-232 通用 PCI 串口卡

moxa-cp-168u-series-image-1-(1).jpg | Moxa
moxa-cp-168u-series-image-2-(1).jpg | Moxa

特点和优势

  • 超过 700 kbps 的高效数据吞吐量
  • 串口传输速率最高可达 921.6 kbps
  • 128-byte FIFO 和芯片集成的 H/W、S/W 流量控制
  • 兼容 3.3/5 V PCI 和 PCI-X
  • 支持多种操作系统驱动程序,包括 Windows、Linux 和 UNIX
  • -40 至 85°C 宽温型号可选

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

CP-168U 是一款智能型 8 端口通用 PCI 多串口卡,专为 POS 和 ATM 应用而设计。此产品支持 Windows、Linux 和 UNIX 等多种不同的操作系统,是工业自动化工程师和系统集成商的首选。此外,板载的 8 个 RS-232 串口均支持高达 921.6 kbps 传输速率。CP-168U 提供全调制解调器控制信号,以确保与各种串口周边设备兼容,同时支持 3.3 V 和 5 V PCI 总线,使其几乎可以安装在任何 PC 服务器中。



  • 通信 控制器

    MU860(兼容 16C550C)

  • 总线

    32 位通用 PCI

  • 接头

    DB62 母头

  • FIFO

    128 bytes

  • 最大板载数

    8

  • 端口数量

    8

  • 串口标准

    RS-232

  • 波特率

    50 bps 至 921.6 kbps

  • 数据位

    5、6、7、8

  • 停止位

    1、1.5、2

  • 校验位

    无、偶、奇、Space、Mark

  • 流量控制

    无,RTS/CTS、XON/XOFF

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • Windows 驱动程序

    DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded

  • Linux 驱动程序

    Linux 内核 2.4.x、Linux 内核 2.6.x、Linux 内核 3.x

  • UNIX 驱动程序

    QNX 6、SCO OpenServer、UnixWare 7 Solaris 10、FreeBSD

  • 输入电流

    180 mA @ 5 VDC

  • 尺寸

    82 x 120 mm(3.22 x 4.72 英寸)

  • LED 指示灯

    每个端口内置 Tx、Rx LED

  • 工作温度

    CP-168U:0 至 55°C(32 至 131°F)
    CP-168U-T:-40 至 85°C(-40 至 185°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
    IEC 61000-4-4 EFT:电源:1 kV

  • 国际认证

    CP-168U:KC

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    280,854 小时

  • 标准

    Telcordia (Bellcore) 标准 TR/SR

软件、固件和驱动程序

筛选

名称 类型 校驗和 版本 操作系统 发布日期
Linux Kernel 6.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
181.9 KB
驱动程序
SHA-512
v6.0
  • Linux Kernel 6.x
2023年7月31日 2023年7月31日 发布说明
PComm Lite Suite - Serial Communication Tool for Windows
3.5 MB
管理工具
SHA-512
v1.7
  • Windows
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
2023年6月19日 2023年6月19日 发布说明
Linux Kernel 4.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
161.1 KB
驱动程序
SHA-512
v4.2
  • Linux Kernel 4.x
2023年1月17日 2023年1月17日 发布说明
Linux Kernel 5.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
162.0 KB
驱动程序
SHA-512
v5.2
  • Linux Kernel 5.x
2023年1月17日 2023年1月17日 发布说明
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
6.4 MB
驱动程序
SHA-512
v3.1
  • Windows 10
  • Windows 10
  • Windows 7
  • Windows 7
  • Windows 8
  • Windows 8
  • Windows 8.1
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2019
  • Windows Server 2022
  • Windows Server 2022
2022年9月6日 2022年9月6日 发布说明
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 11 and Windows Server 2022, WHQL certified)
4.1 MB
驱动程序
SHA-512
v4.0
  • Windows 11
  • Windows Server 2022
2022年9月2日 2022年9月2日 发布说明
MSB Linux kernel 5.x.x driver
160.1 KB
驱动程序
SHA-512
v5.1
  • Linux Kernel 5.x
2021年10月25日 2021年10月25日 发布说明
MSB Linux kernel 4.x.x driver
161.9 KB
驱动程序
SHA-512
v4.1
  • Linux Kernel 4.x
2021年10月25日 2021年10月25日 发布说明
Driver for Linux kernel 2.x.x
161.3 KB
驱动程序
SHA-512
v2.0
  • Linux Kernel 2.6.x
2019年12月31日 2019年12月31日 发布说明
Driver for Linux kernel 3.x.x
161.1 KB
驱动程序
SHA-512
v3.0
  • Linux Kernel 3.x
2019年12月31日 2019年12月31日 发布说明
Driver for CP-168U Series (Windows XP, 2008 or earlier)
759.9 KB
驱动程序
SHA-512
v1.24
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2017年10月17日 2017年10月17日 发布说明
Driver for CP-168U Series (DOS)
634.2 KB
驱动程序
SHA-512
v1.12
  • DOS
2014年3月31日 2014年3月31日 发布说明
Driver for CP-168U Series (SCO 5)
649.5 KB
驱动程序
SHA-512
v1.13
  • SCO OpenServer 5
2014年3月30日 2014年3月30日 发布说明
Driver for CP-168U Series (SCO 6)
322.0 KB
驱动程序
SHA-512
v1.13
  • SCO OpenServer 6
2014年3月30日 2014年3月30日 发布说明
Driver for CP-168U Series (Sun Solaris)
118.0 KB
驱动程序
SHA-512
v1.1
  • Solaris 10
2014年3月30日 2014年3月30日 发布说明
Driver for CP-168U Series (UnixWare)
330.0 KB
驱动程序
SHA-512
v1.13
  • SCO UnixWare 7
2014年3月30日 2014年3月30日 发布说明
PComm Lite - Serial Communication Tool for Windows
1.6 MB
管理工具
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月13日 2012年5月13日 发布说明
Driver for CP-168U Series (Windows ME or prior)
341.1 KB
驱动程序
SHA-512
v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
2010年7月12日 2010年7月12日 发布说明
Viewcom
434.6 KB
管理工具
SHA-512
v1.0
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2010年7月11日 2010年7月11日 发布说明
Driver for CP-168U Series (UnixWare 2.1)
270.0 KB
驱动程序
SHA-512
v1.7
  • SCO UnixWare 2.x
2010年7月11日 2010年7月11日 发布说明
Driver for CP-168U Series (WinCE 5)
370.8 KB
驱动程序
SHA-512
v1.1
  • Windows CE 5.0
2010年7月11日 2010年7月11日 发布说明
Driver for CP-168U Series (WinCE 6)
280.7 KB
驱动程序
SHA-512
v1.0
  • Windows CE 6.0
2010年7月11日 2010年7月11日 发布说明
Driver for CP-168U Series (WinNT)
198.5 KB
驱动程序
SHA-512
v5.11
  • Windows NT
2010年6月30日 2010年6月30日 发布说明
Driver for CP-168U Series (FreeBSD)
33.0 KB
驱动程序
SHA-512
v1.3
  • FreeBSD 4.x
  • FreeBSD 5.x
2010年2月10日 2010年2月10日 发布说明
Driver for CP-168U Series (QNX6)
120.8 KB
驱动程序
SHA-512
v1.1
  • QNX 6.x
2010年2月10日 2010年2月10日 发布说明
Driver for CP-168U Series (WinXP Embedded)
289.1 KB
驱动程序
SHA-512
v1.16
  • Windows XP Embedded
2010年2月8日 2010年2月8日 发布说明

支持文件

名称 类型 语言 版本 发布日期
Declaration of Conformity for CP-138U/168U Series
296.0 KB
声明书 英文 v1.0 2024年5月16日 2024年5月16日
QIG for Universal PCI Smart Serial Board
301.8 KB
QIG 英文 v1.2 2021年5月18日 2021年5月18日
Manual for CP-168U Series
10.8 MB
手册 英文 v12.1 2019年12月31日 2019年12月31日
CP-168U 系列产品资料表
1.7 MB
产品资料表 中文 v1.2 2019年5月13日 2019年5月13日
2D CAD for CP-168U TOP
415.9 KB
2D CAD 英文 2012年5月14日 2012年5月14日
Tech Note: The Secrets of Flow Control in Serial Communication
42.8 KB
技术说明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of RS-485 Half-duplex Communication
35.0 KB
技术说明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of UART FIFO
41.1 KB
技术说明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: WinXP Embedded System Images with Moxa MSB
133.5 KB
技术说明 英文 v1.0 2010年2月10日 2010年2月10日

可用型号 (2)

显示图片

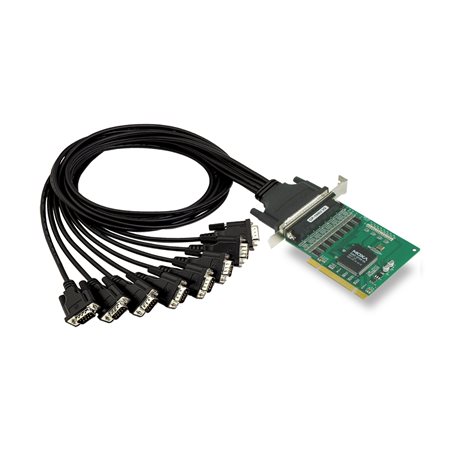

moxa-cp-168u-image.jpg | MoxaCP-168Umoxa-cp-168u-t-image.jpg | MoxaCP-168U-T
