CP-134U 系列

4 端口 RS-422/485 通用 PCI 串口卡,可选带 2 kV 光电隔离保护

moxa-cp-134u-series-image-1-(1).jpg | Moxa

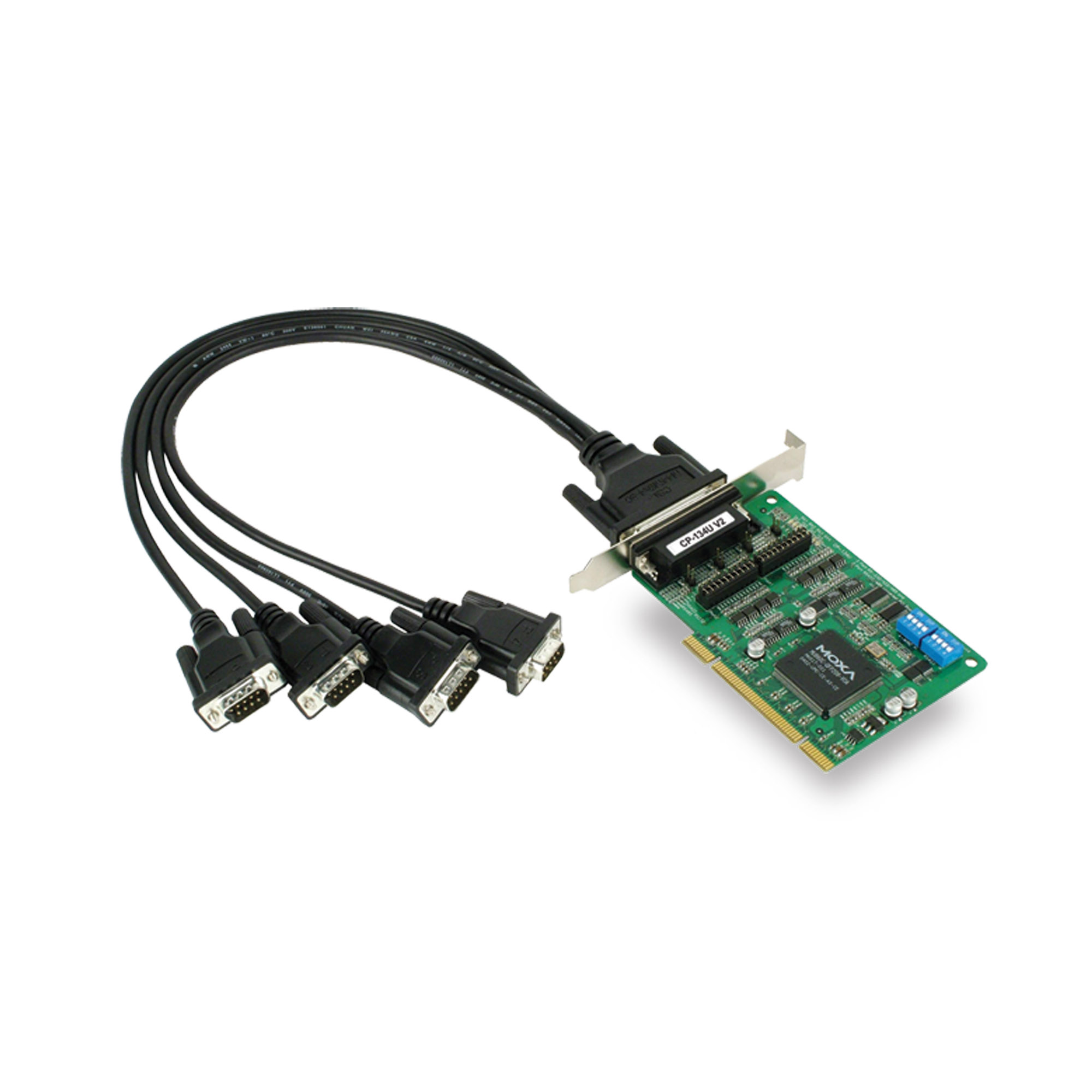

moxa-cp-134u-series-image-2-(1).jpg | Moxa

特点和优势

  • 超过 700 kbps 的高效数据吞吐量
  • 串口传输速率最高可达 921.6 kbps
  • ADDC® 提供 RS-485 通信数据流向自动控制
  • 128-byte FIFO 和芯片集成的 H/W、S/W 流量控制
  • 兼容 3.3/5 V PCI 和 PCI-X
  • 支持多种操作系统驱动程序,包括 Windows、Linux 和 UNIX
  • 端口 1 和 2 支持 RS-232 和 RS-422/485
  • -40 至 85°C 宽温型号可选
  •

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

CP-134U 和 CP-134U-I 是 4 端口通用 PCI 多串口卡,专为工业自动化系统中的长距离、基于 PC 的多点数据采集应用而设计。



芯片集成的数据流向自动控制,提供精确 RS-485 通信

RS-485 通信需要精准的时间控制来启用和禁用线路驱动控制。Moxa Turbo Serial Engine™ 芯片为 CP-134U 串口卡提供芯片集成的 ADDC® 功能,使 RS-485 通信连接与 RS-232 一样简单。



RS-485 多点通信,1.2 km 距离内可连接多达 31 台设备

CP-134U 通用 PCI 卡具备 4 个 RS-422/485 串口,每个串口支持高达 921.6 kbps 传输速率。在 RS-485 模式下,串口可通过菊花链方式,在 1.2 km 通信距离内连接多达 31 台 RS-485 设备。用户可选择 CP-134U-I 用于长距离 RS-485 通信,产品提供 2 kV 电气隔离保护,可防止设备损坏。



提供 Windows、Linux 和 UNIX 驱动程序

Moxa 持续支持各种操作系统,CP-134U 和 CP-134U-I 卡也不例外。所有 Moxa 串口卡均提供可靠的 Windows 和 Linux/UNIX 驱动程序,并支持 WEPOS 等其他嵌入式应用操作系统。



  • 通信控制器

    MU860(兼容 16C550C)

  • 总线

    32 位通用 PCI

  • 接头

    DB44 母头

  • FIFO

    128 bytes

  • 最大板载数

    8

  • 端口数量

    4

  • 串口标准

    2 x RS-232/422/485、2 x RS-422/485

  • 波特率

    50 bps 至 921.6 kbps

  • 数据位

    5、6、7、8

  • 停止位

    1、1.5、2

  • 检验位

    无、偶、奇、Space、Mark

  • 流量控制

    无,RTS/CTS、XON/XOFF

  • 隔离保护

    CP-134U-I 系列:2 kV

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、RTS+、RTS-、CTS+、CTS-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • Rs-485-2w

    Data+、Data-、GND

  • Windows 驱动程序

    DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded

  • Linux 驱动程序

    Linux 内核 2.4.x、Linux 内核 2.6.x、Linux 内核 3.x

  • UNIX 驱动程序

    QNX 6、SCO OpenServer、UnixWare 7Solaris 10、FreeBSD

  • 输入电流

    CP-134U 系列:180 mA @ 5 VDC
    CP-134U-I 系列:850 mA @ 5 VDC

  • 尺寸

    CP-134U 系列:82.5 x 120 mm(3.24 x 4.72 英寸)
    CP-134U-I 系列:115 x 120 mm(4.52 x 4.72 英寸)

  • LED 指示灯

    每个端口内置 Tx、Rx LED

  • 工作温度

    标准型号:0 至 55°C(32 至 131°F)
    宽温型号:-40 至 85°C(-40 至 185°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    480,209 小时

  • 标准

    Telcordia SR332

软件、固件和驱动程序

筛选

名称 类型 校驗和 版本 操作系统 发布日期
Linux Kernel 6.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
181.9 KB
驱动程序
SHA-512
v6.0
  • Linux Kernel 6.x
2023年7月31日 2023年7月31日 发布说明
PComm Lite Suite - Serial Communication Tool for Windows
3.5 MB
管理工具
SHA-512
v1.7
  • Windows
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
2023年6月19日 2023年6月19日 发布说明
Linux Kernel 4.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
161.1 KB
驱动程序
SHA-512
v4.2
  • Linux Kernel 4.x
2023年1月17日 2023年1月17日 发布说明
Linux Kernel 5.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
162.0 KB
驱动程序
SHA-512
v5.2
  • Linux Kernel 5.x
2023年1月17日 2023年1月17日 发布说明
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
6.4 MB
驱动程序
SHA-512
v3.1
  • Windows 10
  • Windows 10
  • Windows 7
  • Windows 7
  • Windows 8
  • Windows 8
  • Windows 8.1
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2019
  • Windows Server 2022
  • Windows Server 2022
2022年9月6日 2022年9月6日 发布说明
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 11 and Windows Server 2022, WHQL certified)
4.1 MB
驱动程序
SHA-512
v4.0
  • Windows 11
  • Windows Server 2022
2022年9月2日 2022年9月2日 发布说明
MSB Linux kernel 5.x.x driver
160.1 KB
驱动程序
SHA-512
v5.1
  • Linux Kernel 5.x
2021年10月25日 2021年10月25日 发布说明
Driver for Linux kernel 3.x.x
161.1 KB
驱动程序
SHA-512
v3.0
  • Linux Kernel 3.x
2019年12月31日 2019年12月31日 发布说明
Driver for Linux kernel 2.x.x
161.3 KB
驱动程序
SHA-512
v2.0
  • Linux Kernel 2.6.x
2019年12月31日 2019年12月31日 发布说明
Driver for CP-134U Series (Windows XP, 2008 or earlier)
759.9 KB
驱动程序
SHA-512
v1.24
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2017年10月17日 2017年10月17日 发布说明
Driver for CP-134U Series (DOS)
634.2 KB
驱动程序
SHA-512
v1.12
  • DOS
2014年3月31日 2014年3月31日 发布说明
Driver for CP-134U Series (SCO 5)
649.5 KB
驱动程序
SHA-512
v1.13
  • SCO OpenServer 5
2014年3月30日 2014年3月30日 发布说明
Driver for CP-134U Series (SCO 6)
322.0 KB
驱动程序
SHA-512
v1.13
  • SCO OpenServer 6
2014年3月30日 2014年3月30日 发布说明
Driver for CP-134U Series (Sun Solaris)
118.0 KB
驱动程序
SHA-512
v1.1
  • Solaris 10
2014年3月30日 2014年3月30日 发布说明
Driver for CP-134U Series (UnixWare)
330.0 KB
驱动程序
SHA-512
v1.13
  • SCO UnixWare 7
2014年3月30日 2014年3月30日 发布说明
PComm Lite - Serial Communication Tool for Windows
1.6 MB
管理工具
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月13日 2012年5月13日 发布说明
Driver for CP-134U Series (Windows ME or prior)
341.1 KB
驱动程序
SHA-512
v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
2010年7月12日 2010年7月12日 发布说明
Viewcom
434.6 KB
管理工具
SHA-512
v1.0
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2010年7月11日 2010年7月11日 发布说明
Driver for CP-134U Series (UnixWare 2.1)
270.0 KB
驱动程序
SHA-512
v1.7
  • SCO UnixWare 2.x
2010年7月11日 2010年7月11日 发布说明
Driver for CP-134U Series (WinCE 5)
370.8 KB
驱动程序
SHA-512
v1.1
  • Windows CE 5.0
2010年7月11日 2010年7月11日 发布说明
Driver for CP-134U Series (WinCE 6)
280.7 KB
驱动程序
SHA-512
v1.0
  • Windows CE 6.0
2010年7月11日 2010年7月11日 发布说明
Driver for CP-134U Series (Windows 95/98)
341.1 KB
驱动程序
SHA-512
v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
2010年7月11日 2010年7月11日 发布说明
Driver for CP-134U Series (WinNT)
193.5 KB
驱动程序
SHA-512
v5.11
  • Windows NT
2010年7月11日 2010年7月11日 发布说明
Driver for CP-134U Series (FreeBSD)
33.0 KB
驱动程序
SHA-512
v1.3
  • FreeBSD 4.x
  • FreeBSD 5.x
2010年2月10日 2010年2月10日 发布说明
Driver for CP-134U Series (QNX6)
120.8 KB
驱动程序
SHA-512
v1.1
  • QNX 6.x
2010年2月10日 2010年2月10日 发布说明
Driver for CP-134U Series (WinXP Embedded)
289.1 KB
驱动程序
SHA-512
v1.16
  • Windows XP Embedded
2010年2月8日 2010年2月8日 发布说明

支持文件

名称 类型 语言 版本 发布日期
Declaration of Conformity for CP-134U-I Series
298.4 KB
声明书 英文 v1.0 2024年5月29日 2024年5月29日
Declaration of Conformity for CP-134U Series
297.4 KB
声明书 英文 v1.0 2024年5月29日 2024年5月29日
QIG for Universal PCI Smart Serial Board
301.8 KB
QIG 英文 v1.2 2021年5月18日 2021年5月18日
Manual for CP-134U Series
10.8 MB
手册 英文 v12.1 2019年12月31日 2019年12月31日
CP-134U 系列产品资料表
1.7 MB
产品资料表 中文 v1.0 2018年11月12日 2018年11月12日
Tech Note: The Secrets of Flow Control in Serial Communication
42.8 KB
技术说明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of RS-485 Half-duplex Communication
35.0 KB
技术说明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of UART FIFO
41.1 KB
技术说明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: WinXP Embedded System Images with Moxa MSB
133.5 KB
技术说明 英文 v1.0 2010年2月10日 2010年2月10日

可用型号 (8)

显示图片
moxa-cp-134u-image.jpg | MoxaCP-134U w/o Cablemoxa-cp-134u-db9m-image.jpg | MoxaCP-134U-DB9Mmoxa-cp-134u-db25m-image.jpg | MoxaCP-134U-DB25Mmoxa-cp-134u-i-image.jpg | MoxaCP-134U-I w/o Cable
串口标准2 x RS-232/422/485
2 x RS-422/485
2 x RS-232/422/485
2 x RS-422/485
2 x RS-232/422/485
2 x RS-422/485
2 x RS-232/422/485
2 x RS-422/485
串口数量4444
串口隔离保护2 kV
工作温度0 to 55°C0 to 55°C0 to 55°C0 to 55°C
带线缆CBL-M44M9x4-50CBL-M44M25x4-50
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹

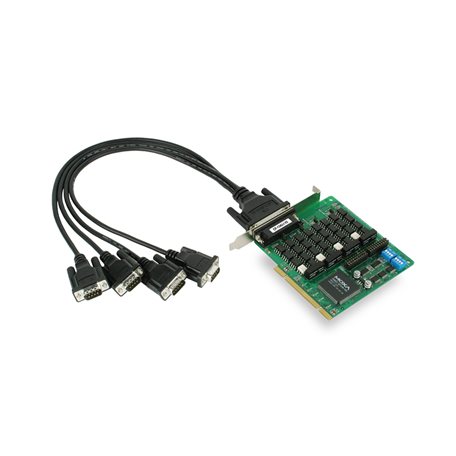

moxa-cp-134u-i-db9m-image.jpg | MoxaCP-134U-I-DB9Mmoxa-cp-134u-i-db25m-image.jpg | MoxaCP-134U-I-DB25Mmoxa-cp-134u-t-image.jpg | MoxaCP-134U-Tmoxa-cp-134u-i-t-image.jpg | MoxaCP-134U-I-T
串口标准2 x RS-232/422/485
2 x RS-422/485
2 x RS-232/422/485
2 x RS-422/485
2 x RS-232/422/485
2 x RS-422/485
2 x RS-232/422/485
2 x RS-422/485
串口数量4444
串口隔离保护2 kV2 kV2 kV
工作温度0 to 55°C0 to 55°C-40 to 85°C-40 to 85°C
带线缆CBL-M44M9x4-50CBL-M44M25x4-50
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
