CP-102E/102EL 系列

2 端口 RS-232 PCI Express 串口卡

moxa-cp-102e-102el-series-image-1-(1).jpg | Moxa
moxa-cp-102e-102el-series-image-2-(1).jpg | Moxa

特点和优势

  • 兼容 PCI Express 1.0
  • 串口传输速率最高可达 921.6 kbps
  • 128-byte FIFO 和芯片集成的 H/W、S/W 流量控制
  • 低挡板设计,适合小型 PC
  • 支持多种操作系统驱动程序,包括 Windows、Linux 和 UNIX
  • 内置 LED 指示灯和管理软件,易于维护

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

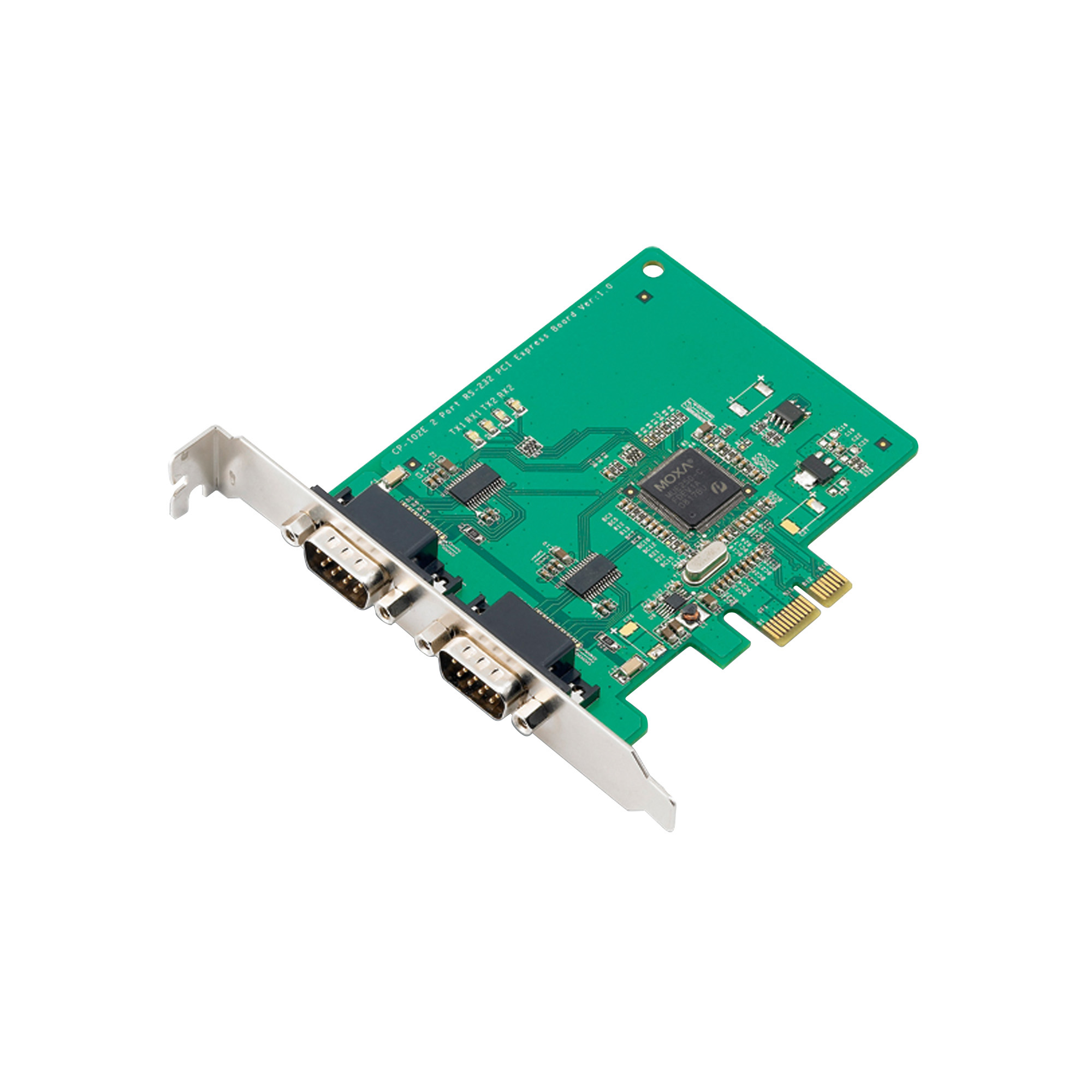

CP-102E 和低挡板设计的 CP-102EL 2 端口 PCI Express 多串口卡,专为 POS 和 ATM 应用而设计。Moxa 的 PCI Express 串口卡支持 Windows、Linux 和 UNIX 等多种不同的操作系统,是工业自动化工程师和系统集成商的首选。CP-102E/EL 的 2 个 RS-232 串口均支持高达 921.6 kbps 传输速率,并提供全调制解调器控制信号,以确保与各种串口周边设备兼容。此外,CP-112E/EL 符合 PCI Express x1 标准,任何 PCI Express 插槽均适合安装。



更小的规格

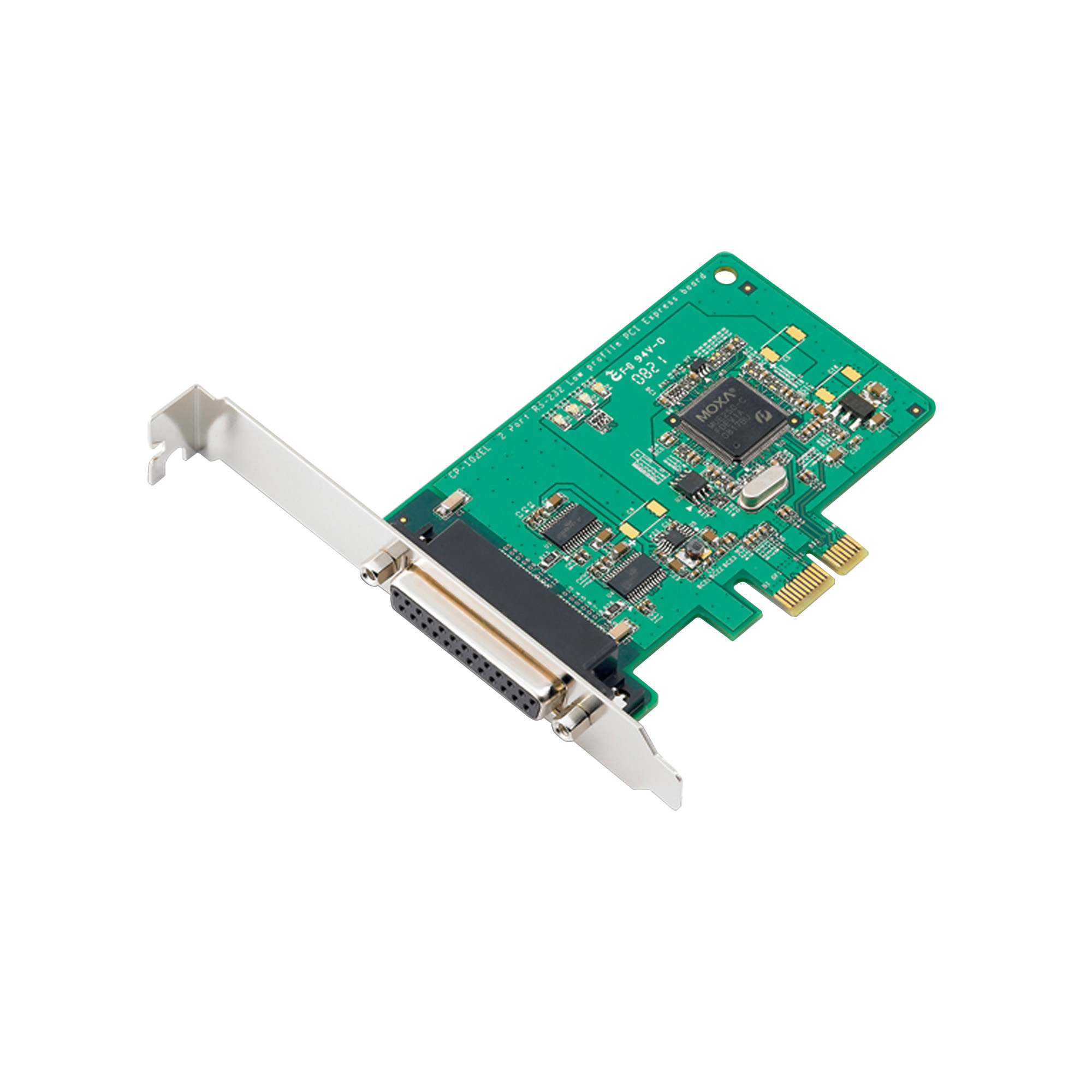

CP-102EL 是一款低挡板设计板卡,兼容任何 PCI Express 插槽。CP-102EL 卡仅需 3.3 VDC 电源输入,适合任何尺寸的 PC 主机,从鞋盒大小至标准规格皆可。



提供 Windows、Linux 和 UNIX 驱动程序

Moxa 持续支持各种操作系统,CP-102E/EL 卡也不例外。所有 Moxa 串口卡均提供可靠的 Windows 和 Linux 驱动程序,并支持 WEPOS 等其他嵌入式应用操作系统。



  • 通信控制器

    MU860(兼容 16C550C)

  • 总线

    PCI Express 1.0

  • 接头

    CP-102E:2 x DB9 公头
    CP-102EL:DB25 母头

  • FIFO

    128 bytes

  • 最大板载数

    8

  • 端口数量

    2

  • 串口标准

    RS-232

  • 波特率

    50 bps 至 921.6 kbps(支持非标准波特率)

  • 停止位

    1、1.5、2

  • 校验位

    无、偶、奇、Space、Mark

  • 流量控制

    无,RTS/CTS、XON/XOFF

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • Windows 驱动程序

    DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded

  • Linux 驱动程序

    Linux 内核 2.4.x、Linux 内核 2.6.x、Linux 内核 3.x

  • UNIX 驱动程序

    QNX 6、Solaris 10、UnixWare 7、SCO OpenServer 5、SCO OpenServer 6

  • 输入电流

    CP-102E:520 mA @ 3.3 VDC
    CP-102EL-DB9M:552 mA @ 3.3 VDC

  • 尺寸

    CP-102E:85.04 x 1000 mm(3.35 x 3.94 英寸)
    CP-102EL-DB9M:67.21 x 100 mm(2.65 x 3.94 英寸)

  • LED 指示灯

    每个端口内置 Tx、Rx LED

  • 工作温度

    0 至 55°C(32 至 131°F)

  • 存储温度(含包装)

    -20 至 85°C(-4 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CP-102E:CISPR 32,FCC Part 15B Class A
    CP-102EL-DB9M:CISPR 32,FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
    IEC 61000-4-4 EFT:电源:1 kV;信号:0.5 kV
    IEC 61000-4-5 Surge:电源:2 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信号:3 V/m
    IEC 61000-4-8 PFMF

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    4,947,552 小时

  • 标准

    Telcordia (Bellcore) 标准 TR/SR

软件、固件和驱动程序

筛选

名称 类型 校驗和 版本 操作系统 发布日期
Linux Kernel 6.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
181.9 KB
驱动程序
SHA-512
v6.0
  • Linux Kernel 6.x
2023年7月31日 2023年7月31日 发布说明
PComm Lite Suite - Serial Communication Tool for Windows
3.5 MB
管理工具
SHA-512
v1.7
  • Windows
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP
2023年6月19日 2023年6月19日 发布说明
Linux Kernel 4.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
161.1 KB
驱动程序
SHA-512
v4.2
  • Linux Kernel 4.x
2023年1月17日 2023年1月17日 发布说明
Linux Kernel 5.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
162.0 KB
驱动程序
SHA-512
v5.2
  • Linux Kernel 5.x
2023年1月17日 2023年1月17日 发布说明
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
6.4 MB
驱动程序
SHA-512
v3.1
  • Windows 10
  • Windows 10
  • Windows 7
  • Windows 7
  • Windows 8
  • Windows 8
  • Windows 8.1
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2019
  • Windows Server 2022
  • Windows Server 2022
2022年9月6日 2022年9月6日 发布说明
Driver for Multiport Serial PCI Express and Universal PCI Boards (Windows 11 and Windows Server 2022, WHQL certified)
4.1 MB
驱动程序
SHA-512
v4.0
  • Windows 11
  • Windows Server 2022
2022年9月2日 2022年9月2日 发布说明
MSB Linux kernel 5.x.x driver
160.1 KB
驱动程序
SHA-512
v5.1
  • Linux Kernel 5.x
2021年10月25日 2021年10月25日 发布说明
MSB Linux kernel 4.x.x driver
161.9 KB
驱动程序
SHA-512
v4.1
  • Linux Kernel 4.x
2021年10月25日 2021年10月25日 发布说明
Driver for Linux kernel 3.x.x
161.1 KB
驱动程序
SHA-512
v3.0
  • Linux Kernel 3.x
2019年12月31日 2019年12月31日 发布说明
Driver for Linux kernel 2.x.x
161.3 KB
驱动程序
SHA-512
v2.0
  • Linux Kernel 2.6.x
2019年12月31日 2019年12月31日 发布说明
Driver for CP-102E/102EL Series (Windows 2008 or earlier)
791.1 KB
驱动程序
SHA-512
v1.24
  • Windows 2000
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2017年10月17日 2017年10月17日 发布说明
Driver for CP-102E/102EL Series (DOS)
627.5 KB
驱动程序
SHA-512
v1.12
  • DOS
2014年3月31日 2014年3月31日 发布说明
Driver for CP-102E/102EL Series (SCO 5)
649.5 KB
驱动程序
SHA-512
v1.13
  • SCO OpenServer 5
2014年3月30日 2014年3月30日 发布说明
Driver for CP-102E/102EL Series (SCO 6)
322.0 KB
驱动程序
SHA-512
v1.13
  • SCO OpenServer 6
2014年3月30日 2014年3月30日 发布说明
Driver for CP-102E/102EL Series (Sun Solaris)
118.0 KB
驱动程序
SHA-512
v1.1
  • Solaris 10
2014年3月30日 2014年3月30日 发布说明
Driver for CP-102E/102EL Series (UnixWare)
330.0 KB
驱动程序
SHA-512
v1.13
  • SCO UnixWare 7
2014年3月30日 2014年3月30日 发布说明
PComm Lite - Serial Communication Tool for Windows
1.6 MB
管理工具
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月14日 2012年5月14日 发布说明
Viewcom
434.6 KB
管理工具
SHA-512
v1.0
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2010年7月12日 2010年7月12日 发布说明
Driver for CP-102E/102EL Series (Windows ME or prior)
341.1 KB
驱动程序
SHA-512
v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
2010年7月11日 2010年7月11日 发布说明
Driver for CP-102E/102EL Series (UnixWare 2.1)
270.0 KB
驱动程序
SHA-512
v1.7
  • SCO UnixWare 2.x
2010年7月11日 2010年7月11日 发布说明
Driver for CP-102E/102EL Series (WinCE 5)
370.8 KB
驱动程序
SHA-512
v1.1
  • Windows CE 5.0
2010年7月11日 2010年7月11日 发布说明
Driver for CP-102E/102EL Series (WinCE 6)
280.7 KB
驱动程序
SHA-512
v1.0
  • Windows CE 6.0
2010年7月11日 2010年7月11日 发布说明
Driver for CP-102E/102EL Series (WinNT)
193.5 KB
驱动程序
SHA-512
v5.11
  • Windows NT
2010年7月11日 2010年7月11日 发布说明
Driver for CP-102E/102EL Series (QNX6)
120.8 KB
驱动程序
SHA-512
v1.1
  • QNX 6.x
2010年2月10日 2010年2月10日 发布说明
Driver for CP-102E/102EL Series (FreeBSD)
33.0 KB
驱动程序
SHA-512
v1.3
  • FreeBSD 4.x
  • FreeBSD 5.x
2010年2月10日 2010年2月10日 发布说明
Driver for CP-102E/102EL Series (WinXP Embedded)
289.1 KB
驱动程序
SHA-512
v1.16
  • Windows XP Embedded
2010年2月8日 2010年2月8日 发布说明

支持文件

名称 类型 语言 版本 发布日期
Declaration of Conformity for CP-102E Series
295.1 KB
声明书 英文 v1.0 2024年5月20日 2024年5月20日
Declaration of Conformity for CP-102EL/114EL/132EL Series
301.5 KB
声明书 英文 v1.0 2024年5月20日 2024年5月20日
QIG for PCI Express Multiport Serial Board Series
495.4 KB
QIG 英文 v2.4 2023年4月17日 2023年4月17日
Manual for Multiport Serial PCI Express Boards
16.1 MB
手册 英文 v12.1 2022年9月16日 2022年9月16日
CP-102E/102EL 系列产品资料表
1.8 MB
产品资料表 中文 v1.0 2018年11月11日 2018年11月11日
Tech Note: The Secrets of RS-485 Half-duplex Communication
41.1 KB
技术说明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of UART FIFO
42.8 KB
技术说明 英文 v1.0 2010年2月22日 2010年2月22日

可用型号 (2)

显示图片
moxa-cp-102el-db9m-image.jpg | MoxaCP-102EL-DB9Mmoxa-cp-102e-image.jpg | MoxaCP-102E
串口标准RS-232RS-232
串口数量22
带线缆CBL-M25M9x2-50
外形规格Low profileStandard board
