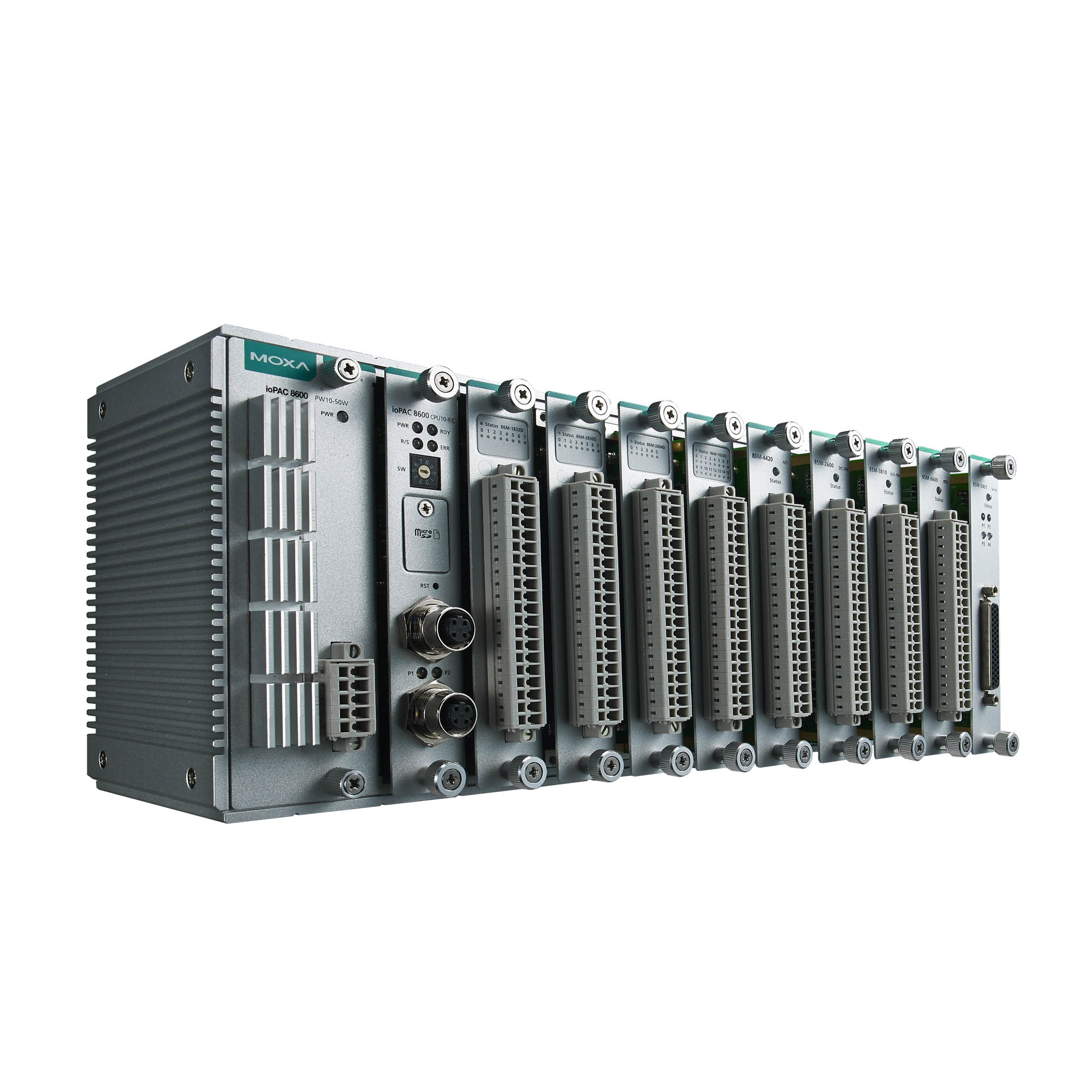

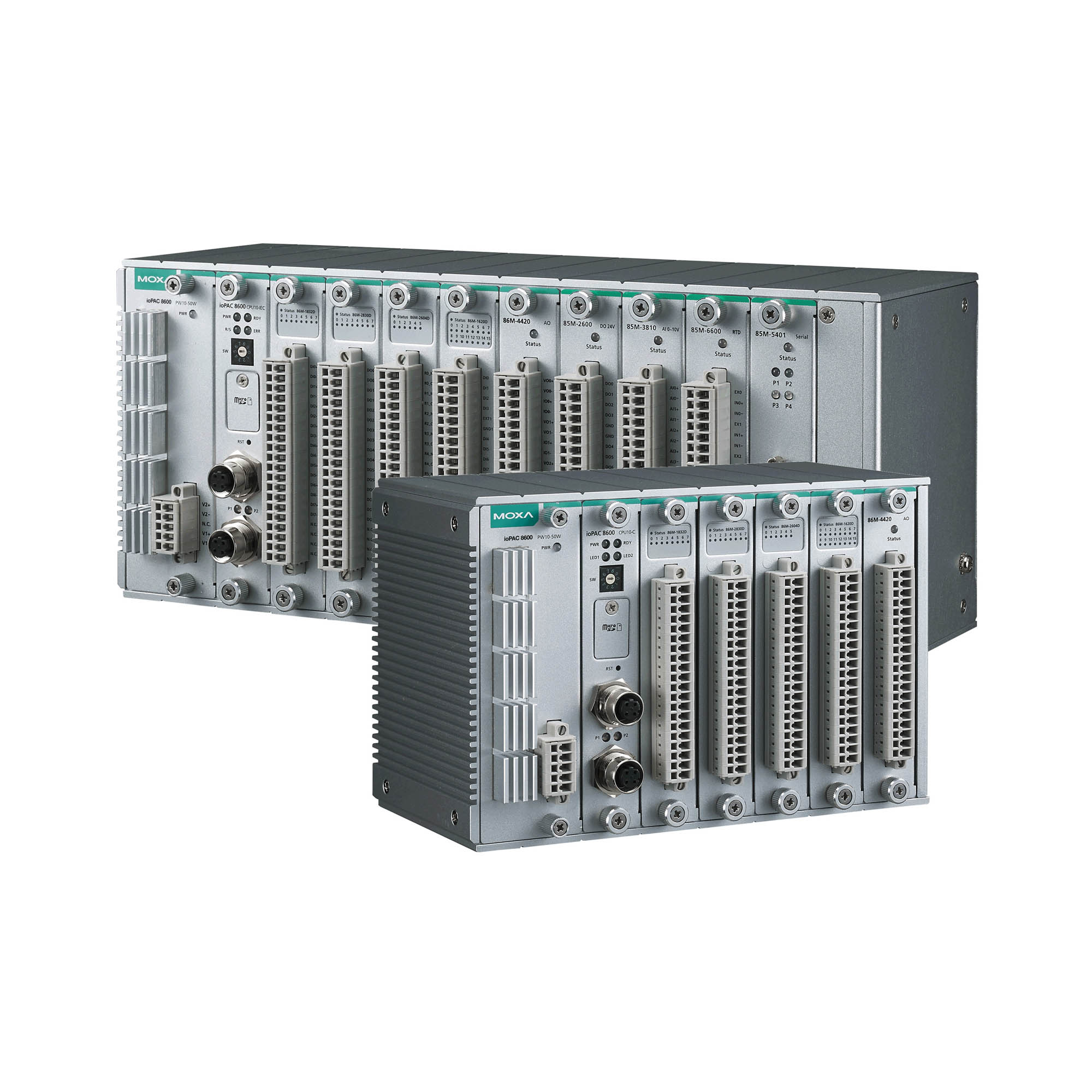

ioPAC 8600 系列

强固型模块化可编程控制器

moxa-iopac-8600-series-image-1-(1).jpg | Moxa
moxa-iopac-8600-series-image-2-(1).jpg | Moxa
moxa-iopac-8600-series-image-3-(1).jpg | Moxa
moxa-iopac-8600-series-image-4-(1).jpg | Moxa

特点和优势

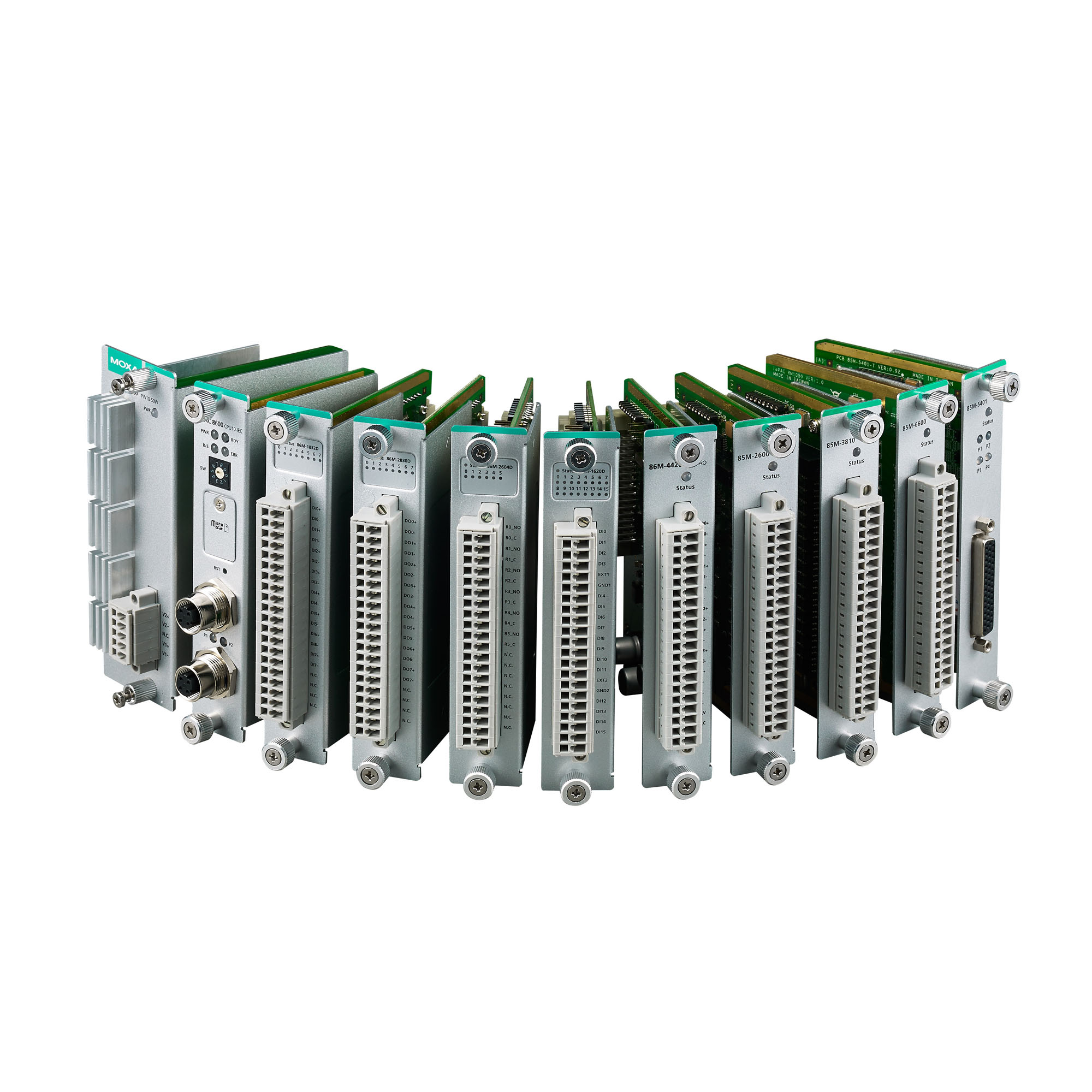

  • 模块化 CPU/电源/背板设计,支持 85M/86M 模块
  • 数据标签化设计和即用型系统服务
  • 支持 C/C++ 和 IEC 61131-3 编程语言
  • 紧凑、轻量型设计
  • 支持双电源输入的冗余双电源模块
  • 24 至110 V DI/O 模块和通用电源输入模块
  • 符合 EN 50121-4 标准
  • 符合 EN 50155 标准测试 本产品适用于 EN 50155 标准定义的轨道车辆轨交应用。有关详细说明,请参阅:www.moxa.com/doc/specs/EN_50155_Compliance.pdf

认证

  • moxa-en50155-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

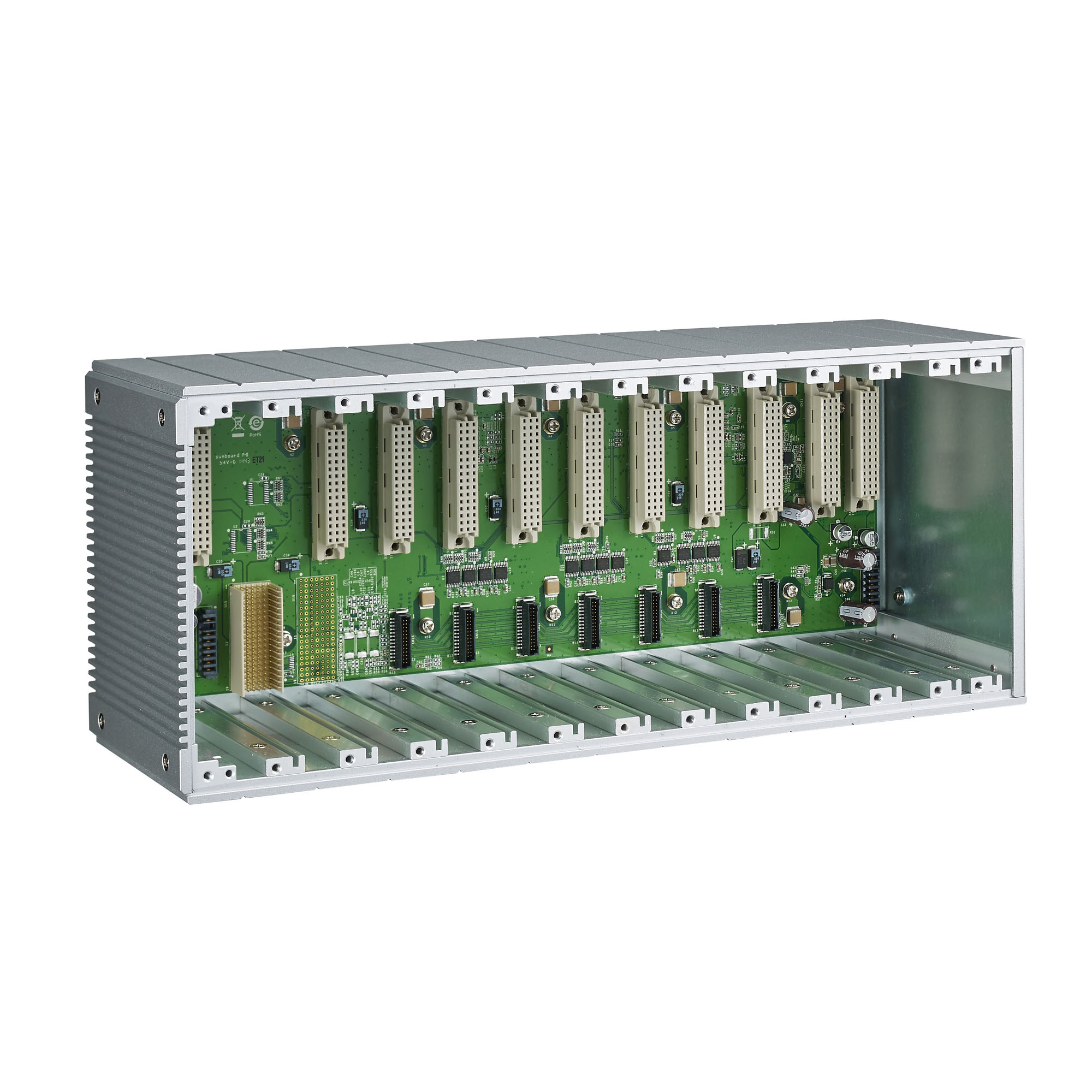

ioPAC 8600 系列模块化可编程控制器采用 100% 模块化设计,用户可自由选择应用所需的电源、背板、通信和I/O 模块。此外,ioPAC 8600 在 ioPAC 8020 和 ioPAC 8500 基础上增强了硬件系统架构和主要功能。它还在背板上增加了以太网总线以支持以太网交换机模块。

ioPAC 8600 支持 C/C++ 和 IEC 61131-3 编程语言和即用型系统服务,包括:Modbus TCP/RTU、SNMP、数据记录和电子邮件警报,可满足不同的用户需求。ioPAC 8600 系列配备主动标签和 MX-AOPC UA 数据集成软件,为恶劣环境下的数据采集和控制应用提供了全方位解决方案。



全新的高性能 CPU30 模块

Moxa ioPAC 8600-CPU30 模块采用全新的 1 GHz 高性能 Cortex™ A8 CPU,大幅度缩短了数据处理周期,并允许用户同时运行更多程序。借助 CPU30 模块的 4 GB eMMC,ioPAC 8600 可支持适用于更广泛场景的各种通信协议,包括适用于轨交 IIoT 应用的 RESTful API 协议,以及适用于油气应用的 DNP3 outstation 协议 需要额外定制。。CPU30 还预留了高达 1.7 GB 的内存空间,为用户提供足够空间来为特定 ioPAC 应用开发更复杂的程序。此外,用户还可以直接在 ioPAC 上开发程序。 需要额外定制。



数据标签化设计,提供即用型系统服务

Moxa 的 ioPAC 8600 可编程控制器采用数据标签化设计,提供即用型系统服务。数据化标签设计有助于简化 ioPAC 8600 控制器和远程 I/O 之间的连接,即使是不熟悉 PLC FBD 和 API 的用户,也可通过 get/set 路径来读取/写入标签值,从而轻松管理 I/O 状态。即用型系统服务可协助程序设计人员快速配置服务(SNMP、Modbus RTU/TCP,电子邮件警报等),无需编写代码,轻击鼠标,即可轻松开发复杂的通信应用程序。ioPAC 8600 数据化标签设计和即用型系统服务可大幅度提升工程师效率。

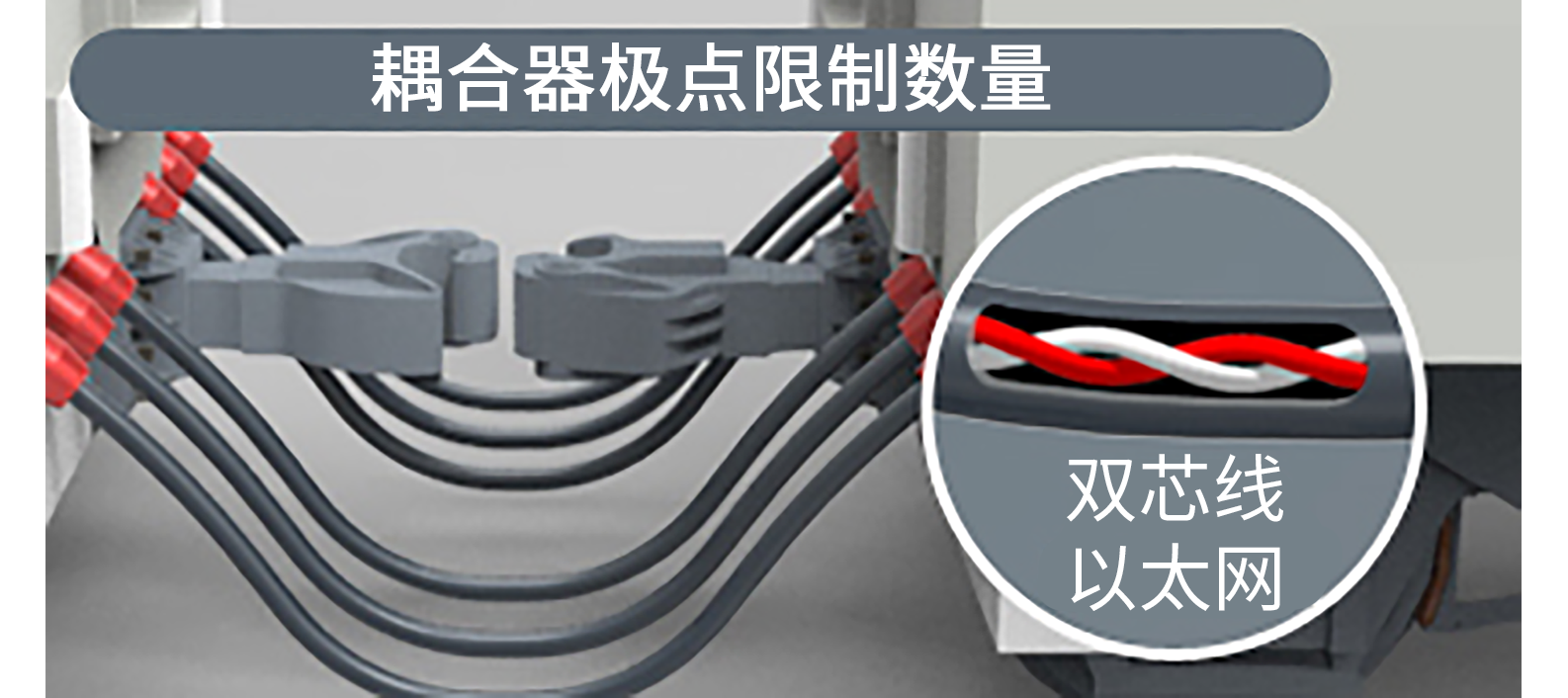

双芯线以太网技术

Moxa 双芯线以太网技术运用以太网骨干网络中现有的双芯线线缆,即可将列车 IP 网络升级至 10/100 Mbps 使用双芯线技术时,网络性能取决于线缆质量。,为系统集成商提供了更具吸引力的选择。此项创新技术仅通过两条线缆即可提供 100 Mbps 的以太网传输速率,大大减少了线缆的使用,从而减轻了列车的重量并提高了能源运用效率。双芯线以太网交换机模块支持以太网旁路中继功能,即使某个 ioPAC 设备没有电源,也可确保以太网骨干网络继续运行。此外,一台 ioPAC 设备中安装 2 个双芯线以太网模块之后,网络传输速率可高达 200 Mbps,并实现冗余网络架构。







紧凑、轻量型集成解决方案

紧凑型 ioPAC 8600 可编程控制器完美契合狭小的安装空间,其轻巧型设计降低了能耗,并使产品能够承受轨交应用高磨损环境。ioPAC 体积小,但是功能强大。ioPAC 8600 配备了支持所有轨道电压的通用双电源输入。ioPAC 8600 可编程控制器同时支持 85M 和 86M 模块,可以实现轨道应用所需的各种 IO 场景。此外,ioPAC 8600 还支持多种通信接口,如以太网、串口、CAN 和 HART。 HART 仅适用于项目基础。系统集成商可使用 ioPAC 8600 控制或监控子系统,这款控制器能节省空间并具备多项强大功能,既符合系统集成商的预算,又能够克服安装困难。



  • CPU

    32 位 Cortex-A8 1 GHz CPU

  • OS

    实时 Linux (PREEMPT_RT)

  • 时钟

    带备用电容器的实时时钟

  • eMMC

    4 GB(为用户预留 1.7 GB)

  • SDRAM

    512 MB DDR3(L)

  • SPI-NVRAM

    128 KB

  • microSD 插槽

    最高 32 GB(兼容 SD 2.0) 对于在极端温度下工作的设备,需要工业级宽温 microSD 卡。

  • 语言

    C/C++,IEC 61131-3

  • 10/100BaseT(X) 端口(M12 D-coded 4-pin 孔式接头)

    M12 版本:2、1 个 MAC 地址(以太网旁路)或 2 个 MAC 地址,跳线可选

  • 10/100BaseT(X) 端口(RJ45 接头)

    RJ45 版本:2、1 个 MAC 地址(以太网旁路)或 2 个 MAC 地址,跳线可选

  • 电磁隔离保护

    1.5 kV(内置)

  • 配置选项

    Windows Utility (RTUxpress)

  • 工业协议

    Modbus TCP Client (Master)、Modbus TCP Server (Slave)、Moxa AOPC(主动标签)、SNMPv1/v2c Trap、SNMPv1/v2c/v3

  • 管理

    BOOTP、IPv4、SMTP、UDP、TCP/IP

  • 安全

    SSH

  • 对时服务

    SNTP

  • Console 端口

    RS-232(TxD、RxD、GND),3-pin(115200、n、8、1)

  • 支持功能

    1、2、3、4、5、6、15、16

  • 模式

    Master, Slave

  • 支持功能

    1、2、3、4、5、6、15、16

  • 模式

    Master, Slave

  • 电源接头

    弹簧式 Euroblock 端子

  • 电源输入数量

    2

  • 输入电压

    24 至 110 VDC

  • 电源功耗

    223 mA @ 24 VDC

  • 电流隔离

    3k VDC

  • 插槽

    ioPAC 8600-BM005:5
    ioPAC 8600-BM009:9
    ioPAC 8600-BM012:12

  • 外壳

    金属

  • 尺寸

    ioPAC 8600-BM005:205.65 x 133.35 x 100 mm(8.1 x 5.25 x 3.94 英寸)
    ioPAC 8600-BM009:324.8 x 133.35 x 100 mm(12.79 x 5.25 x 3.94 英寸)
    ioPAC 8600-BM012:436.8 x 132.2 x 100 mm(17.19 x 5.2 x 3.94 英寸)

  • 重量

    ioPAC 8600-BM005:2,560 g (5.64 lb)
    ioPAC 8600-BM009:3,690 g (8.14 lb)
    ioPAC 8600-BM012:4,550 g (10.03 lb)

  • 安装

    壁挂式安装(附可选套件)

  • 接线

    电源线缆,14 至 28 AWG

  • 工作温度

    -40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 海拔

    2000 m 如果您需要能在更高海拔地区正常运行的产品,请联系 Moxa。

  • EMC

    EN 55032/24、EN 61000-6-2/-6-4

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:5100 Mhz 至 6000 MHz:3 V/m
    IEC 61000-4-4 EFT:电源:1 kV;信号:0.5 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:1 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 轨道交通

    EN 50121-4,EN 50155

  • 安全

    UL 508

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 时间

    ioPAC 8600-CPU30 系列:1,358,656 小时
    ioPAC 8600-PW10-15W-T:1,752,960 小时
    ioPAC 8600-PW10-30W-T:1,341,777 小时

  • 标准

    Telcordia SR332

软件、固件和驱动程序

筛选

名称 类型 版本 操作系统 发布日期
Software Package for ioPAC 8600 Series (cpu30 toolchain 64bit)
335.4 MB
软件包 v1.1
2020年6月5日 2020年6月5日 发布说明
Firmware for ioPAC 8600 Series (CPU30)
58.3 MB
固件 v1.2
2020年6月5日 2020年6月5日 发布说明
RTUxpress Configuration Utility
14.8 MB
管理工具 v1.8
  • Windows 7
  • Windows XP
2020年6月5日 2020年6月5日 发布说明
MX-AOPC UA Server
37.6 MB
管理工具 v2.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
2019年5月16日 2019年5月16日 发布说明
MX-AOPC UA Logger
31.8 MB
管理工具 v2.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
2019年5月16日 2019年5月16日 发布说明
Software Package for ioPAC 8600 Series (IEC Sample Code)
11.5 MB
软件包 v1.0.0
  • Windows
2019年1月17日 2019年1月17日 发布说明
Software Package for ioPAC 8600 Series (8600-C CPU30 Series Linux C/C++ sample code)
260.1 KB
软件包 v1.1.0
  • Linux
2017年6月28日 2017年6月28日 发布说明
MX-AOPC UA Logger
44.2 MB
管理工具 v1.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
2017年6月14日 2017年6月14日 发布说明
MX-AOPC UA Server
36.3 MB
管理工具 v1.6
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
2017年6月14日 2017年6月14日 发布说明

支持文件

名称 类型 语言 版本 发布日期
QIG for ioPAC 8600 Series
1.7 MB
QIG 英文 v1.1 2020年10月30日 2020年10月30日
Manual for ioPAC 8600 Series
18.6 MB
手册 英文 v1.4 2020年10月29日 2020年10月29日
Manual for ioPAC 8600 Series (CPU30, Software)
1.1 MB
手册 英文 v1.1 2020年10月29日 2020年10月29日
ioPAC 8600 系列产品资料表
3.6 MB
产品资料表 中文 v1.1 2019年9月3日 2019年9月3日
2D CAD for ioPAC 8600-BM012
214.8 KB
2D CAD 英文 2018年3月5日 2018年3月5日
2D CAD for ioPAC 8600-CPU30-M12-C
72.7 KB
2D CAD 英文 2017年6月1日 2017年6月1日
2D CAD for ioPAC 8600-CPU30-M12-IEC
72.7 KB
2D CAD 英文 2017年6月1日 2017年6月1日
2D CAD for ioPAC 8600-CPU30-RJ45-C
70.1 KB
2D CAD 英文 2017年6月1日 2017年6月1日
2D CAD for ioPAC 8600-CPU30-RJ45-IEC
70.1 KB
2D CAD 英文 2017年6月1日 2017年6月1日
2D CAD for ioPAC 8600-PW10-30W
70.6 KB
2D CAD 英文 2017年6月1日 2017年6月1日
2D CAD for ioPAC 8600-BM009-T
168.4 KB
2D CAD 英文 2016年11月24日 2016年11月24日
2D CAD for ioPAC-8600-BM005-t
118.6 KB
2D CAD 英文 2015年6月25日 2015年6月25日
2D CAD for ioPAC 8600-PW10-15W-T
115.7 KB
2D CAD 英文 2015年6月25日 2015年6月25日
2D CAD for ioPAC 8600-CPU10-RJ45
114.6 KB
2D CAD 英文 2015年6月25日 2015年6月25日
2D CAD for ioPAC 8600-CPU10-M12
127.4 KB
2D CAD 英文 2015年6月25日 2015年6月25日
Manual for ioPAC 8600 Series (Programming Guide)
4.2 MB
手册 英文 v1.0 2014年4月3日 2014年4月3日

可用型号 (9)

显示图片
moxa-iopac-8600-bm005-t-image.jpg | MoxaioPAC 8600-BM005-Tmoxa-iopac-8600-bm009-t-image.jpg | MoxaioPAC 8600-BM009-Tmoxa-iopac-8600-bm012-t-image.jpg | MoxaioPAC 8600-BM012-Tmoxa-iopac-8600-cpu30-m12-c-t-image.jpg | MoxaioPAC 8600-CPU30-M12-C-T
CPU32-bit Cortex-A8 1 GHz
OSReal-time Linux (PREEMPT_RT)
LAN2 x M12
控制逻辑语言C/C++
双电源输入
插槽5912
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-iopac-8600-cpu30-m12-iec-t-image.jpg | MoxaioPAC 8600-CPU30-M12-IEC-Tmoxa-iopac-8600-cpu30-rj45-c-t-image.jpg | MoxaioPAC 8600-CPU30-RJ45-C-Tmoxa-iopac-8600-cpu30-rj45-iec-t-image.jpg | MoxaioPAC 8600-CPU30-RJ45-IEC-Tmoxa-iopac-8600-pw10-15w-t-image.jpg | MoxaioPAC 8600-PW10-15W-T
CPU32-bit Cortex-A8 1 GHz32-bit Cortex-A8 1 GHz32-bit Cortex-A8 1 GHz
OSReal-time Linux (PREEMPT_RT)Real-time Linux (PREEMPT_RT)Real-time Linux (PREEMPT_RT)
LAN2 x M122 x RJ452 x RJ45
控制逻辑语言IEC 61131-3C/C++IEC 61131-3
双电源输入24-110 VDC, 15 W
插槽
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-iopac-8600-pw10-30w-t-image.jpg | MoxaioPAC 8600-PW10-30W-T
CPU
OS
LAN
控制逻辑语言
双电源输入24-110 VDC, 30 W
插槽
添加到报价查看收藏夹

添加至收藏夹

ioPAC 8600 系列

ioPAC 8600-CPU30-M12-C-T

moxa-iopac-8600-cpu30-m12-c-t-image.jpg | Moxa

Buy online from our distributors

ioPAC 8600 系列

ioPAC 8600-CPU30-RJ45-C-T

moxa-iopac-8600-cpu30-rj45-c-t-image.jpg | Moxa

Buy online from our distributors

ioPAC 8600 系列

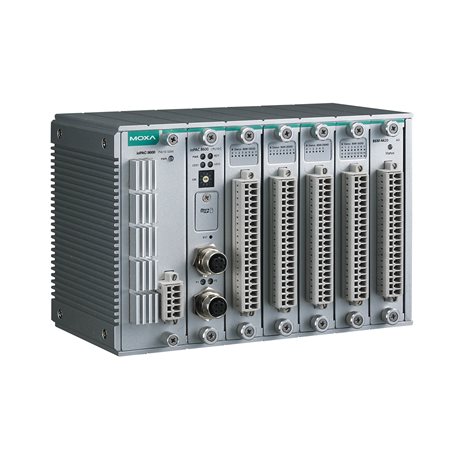

ioPAC 8600-CPU30-M12-IEC-T
