V2201 系列

Intel® Atom® E3800 导轨式计算机,带 2 个用于无线模块的 mini PCIe 扩展插槽

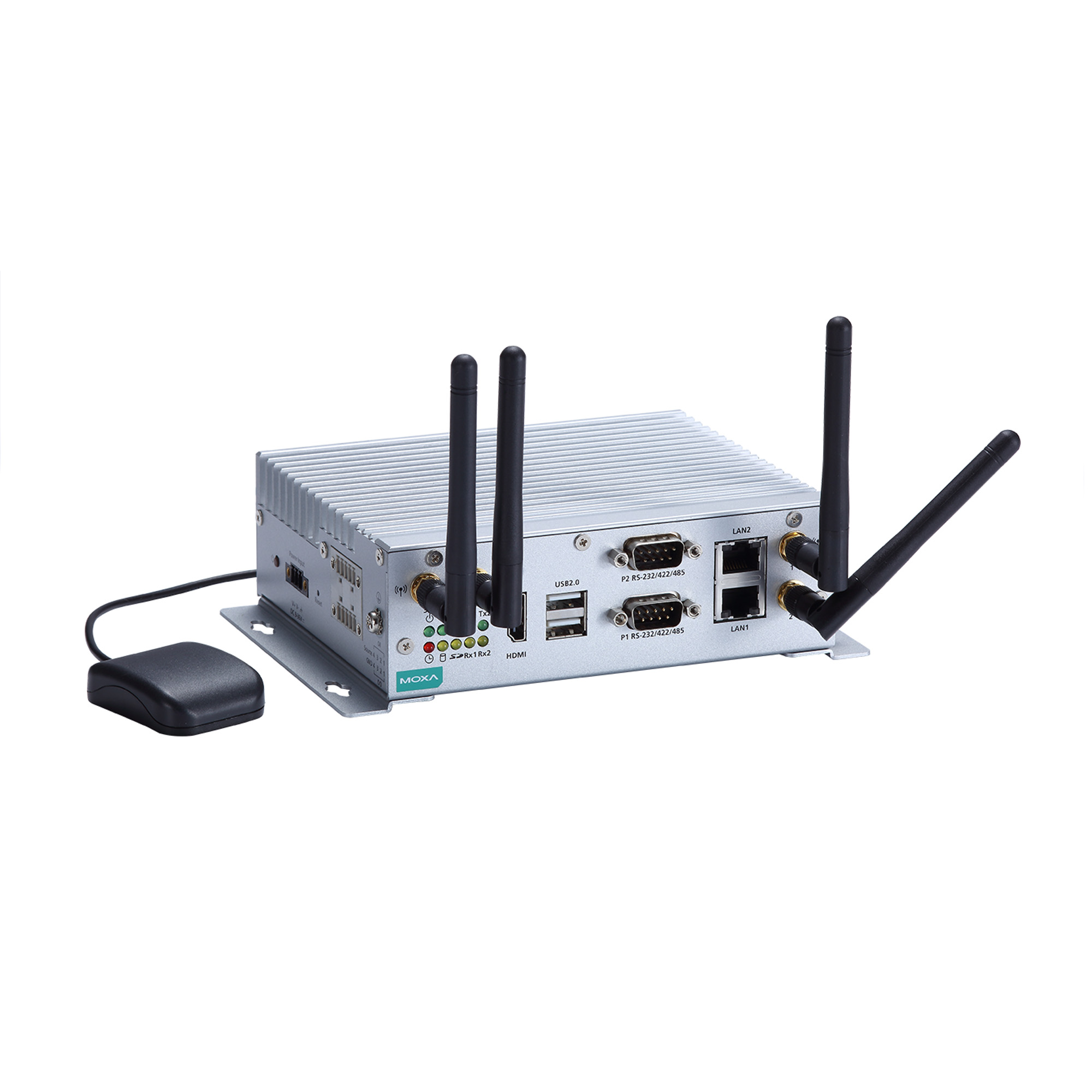

moxa-v2201-series-image-1-(1).jpg | Moxa

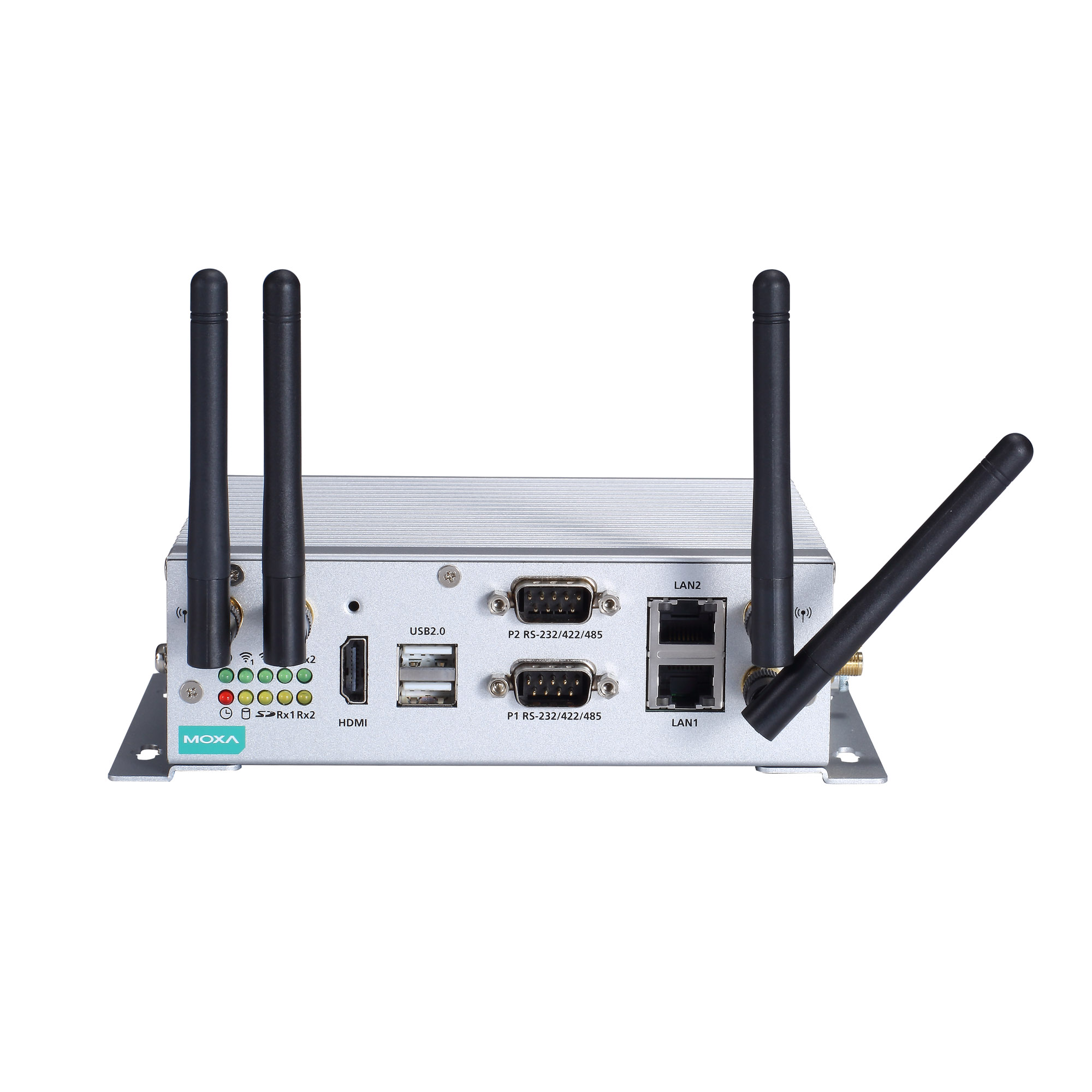

moxa-v2201-series-image-2-(1).jpg | Moxa

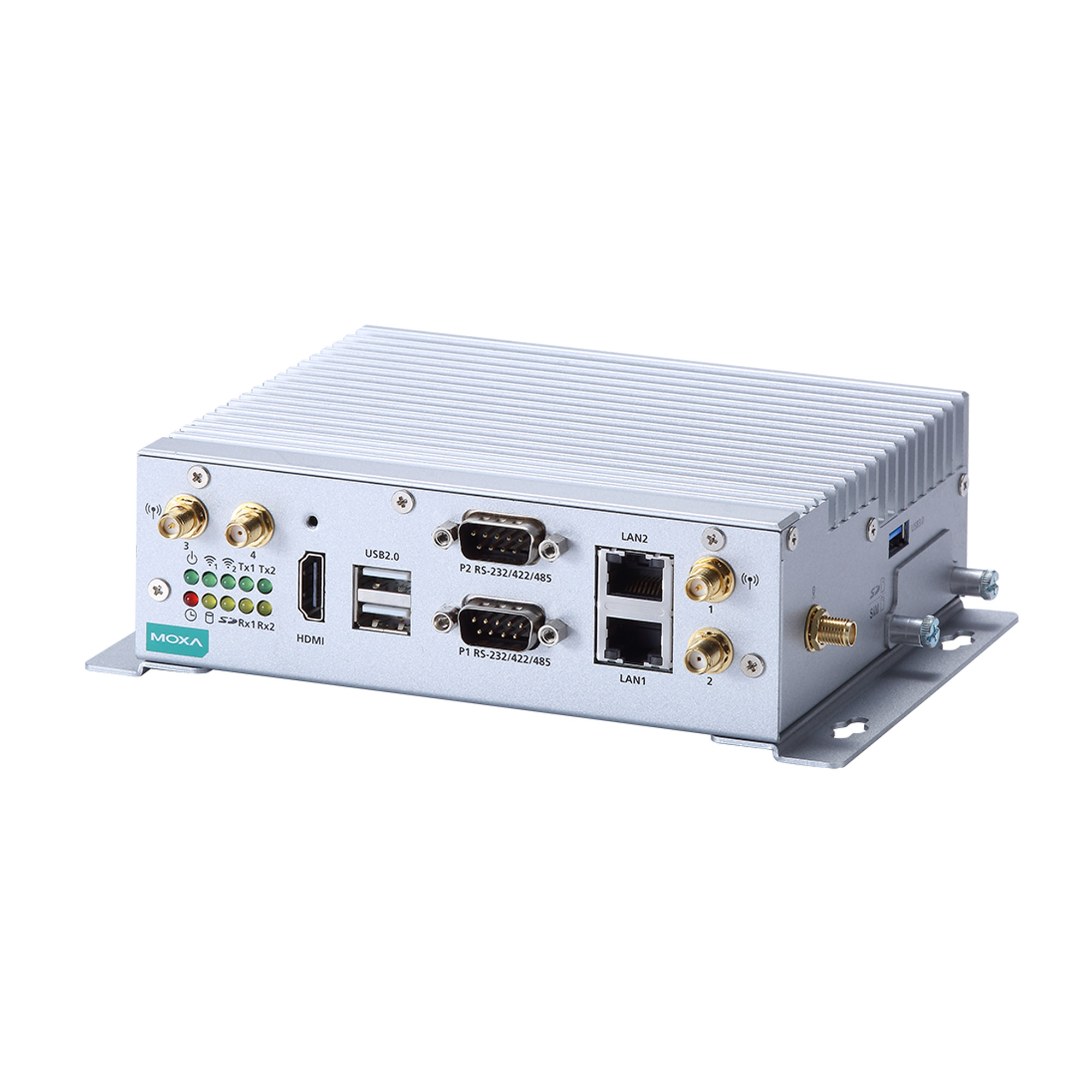

moxa-v2201-series-image-3-(1).jpg | Moxa

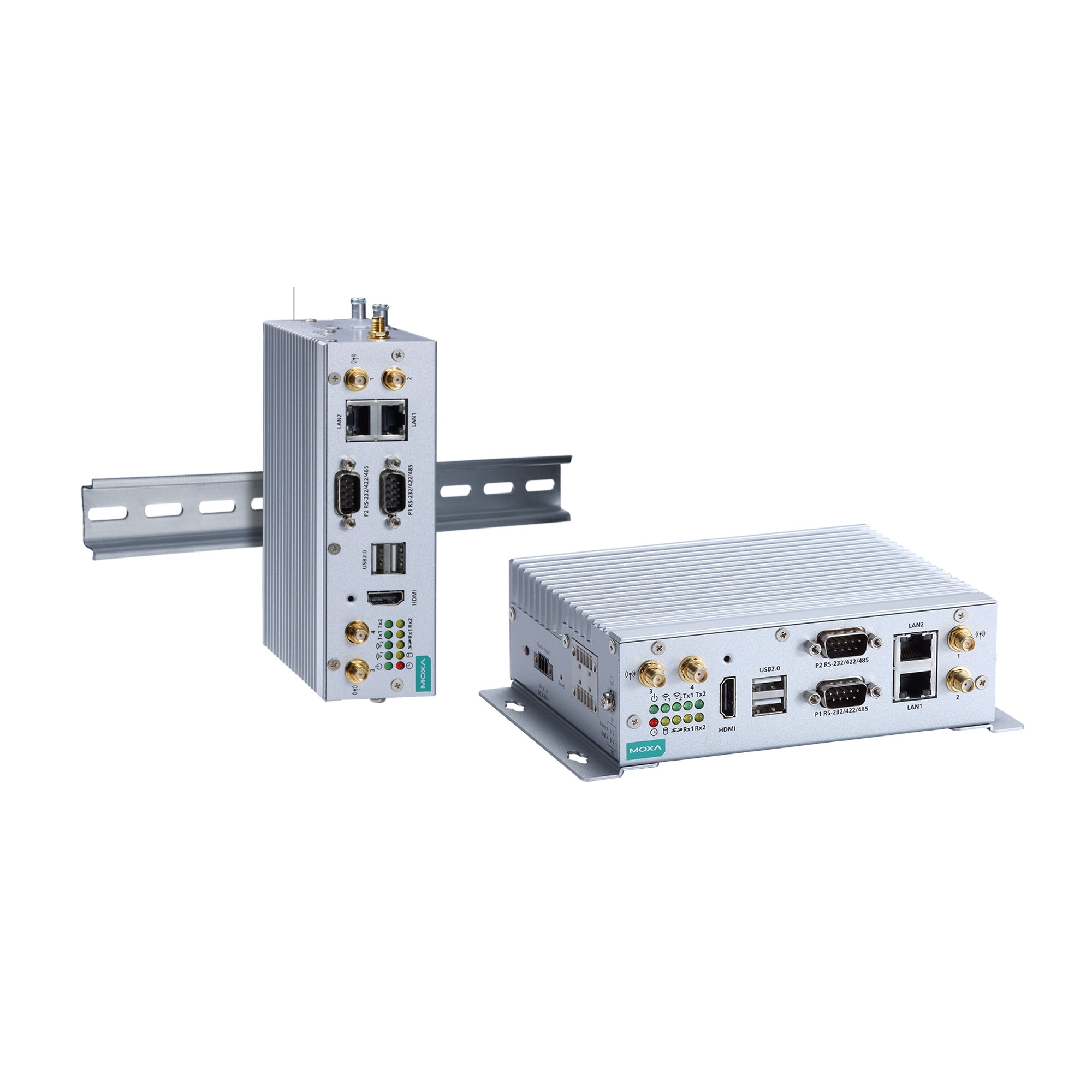

moxa-v2201-series-image-4-(1).jpg | Moxa

特点和优势

  • Intel Atom® E3800 系列处理器,三种性能可选
  • 用于无线模块的双 mini-PCIe 插槽,支持 Wi-Fi、3G、LTE 和 GPS 无线模块必须单独购买。
  • -40 至 85°C 系统工作温度(安装 LTE 模块后可支持 -40 至 70°C) 无线模块必须单独购买。
  • 多种接口:2 个串口、2 个以太网 LAN 端口、4 个 DI、4 个 DO、SD、USB、HDMI、无线
  • 通过 EN 61000-6-2 和 EN 61000-6-4 认证 符合 AC/DC 适配器要求。 ,符合重工业 EMC 标准
  • 防振动水平可达 5 Grm,抗冲击水平可达 100 g/11 ms
  • 开机即用的 Debian 8、Windows Embedded Standard 7 和 Windows 10 Embedded IoT Enterprise 2016 LTSB 平台
  • Moxa Proactive Monitoring 可监测系统硬件状态
  • Moxa Smart Recovery 支持系统启动故障恢复(仅限 W7E)

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

V2201 系列超紧凑型 x86 嵌入式计算机搭载 Intel® Atom™ E3800 系列处理器,采用可靠的 I/O 设计,可实现互联的更大限度,并支持双无线模块,适用于各种通信应用。 无线模块必须单独购买。 这款计算机的散热设计可确保在 -40 至 85°C 的温度下可靠运行(安装专用 Moxa 无线模块时支持 -40 至 70°C)。V2201 系列支持“Moxa 硬件监控”,可实现设备 I/O 状态监控和警报、系统温度监控和警报,以及系统电源管理。通过密切监视系统状态,可以轻松从故障中恢复系统,为您的应用提供更可靠的平台。



应用

  • 远程终端设备 (RTU)

  • 数据采集

  • M2M 通信(智能网关)

  • 数字看板

  • 工厂自动化

  • 车载监控器/数据记录仪(交通)

  • 可编程路由器

  • 能源利用优化

  • 预测性维护

  • 资产管理



外观

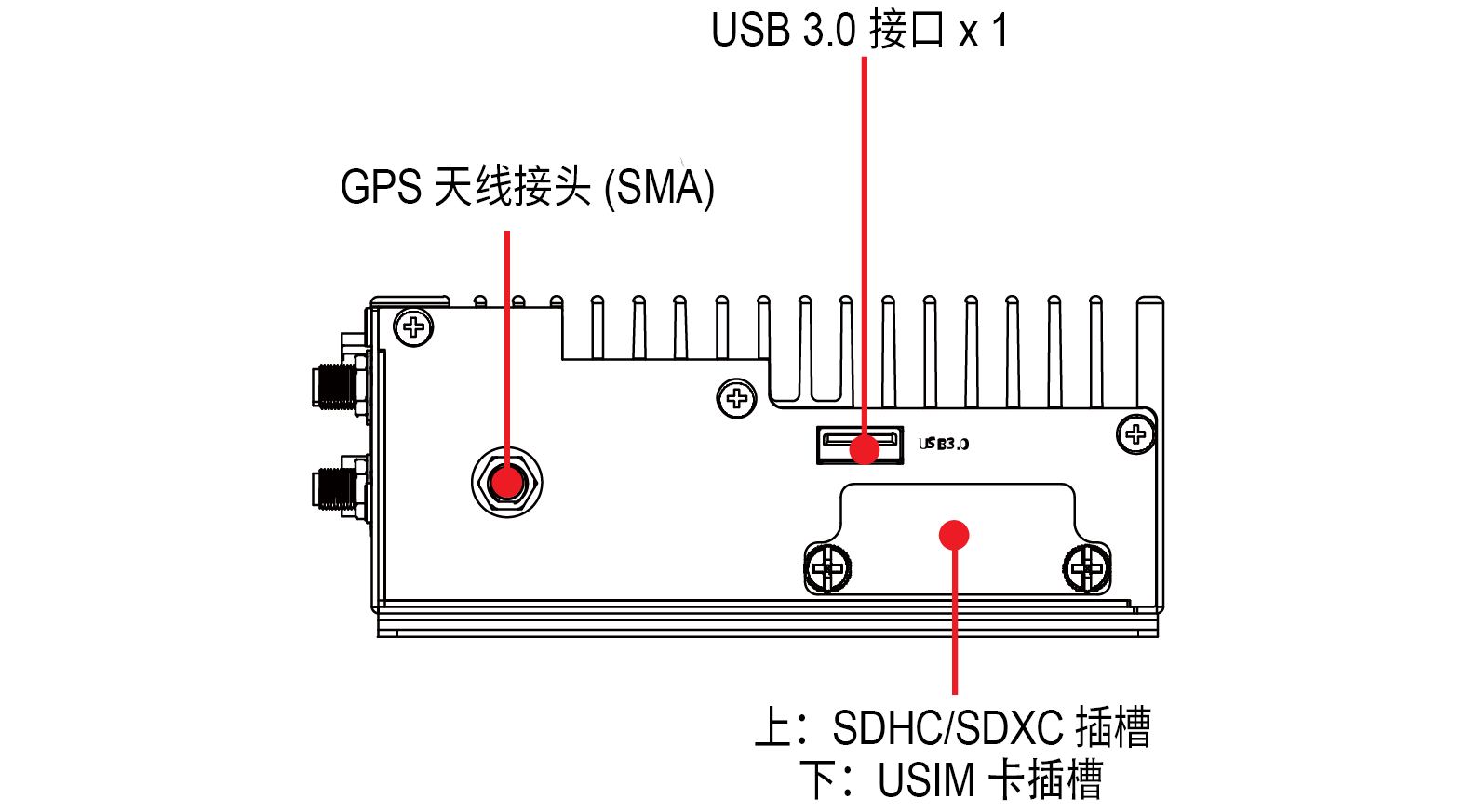

左侧视图

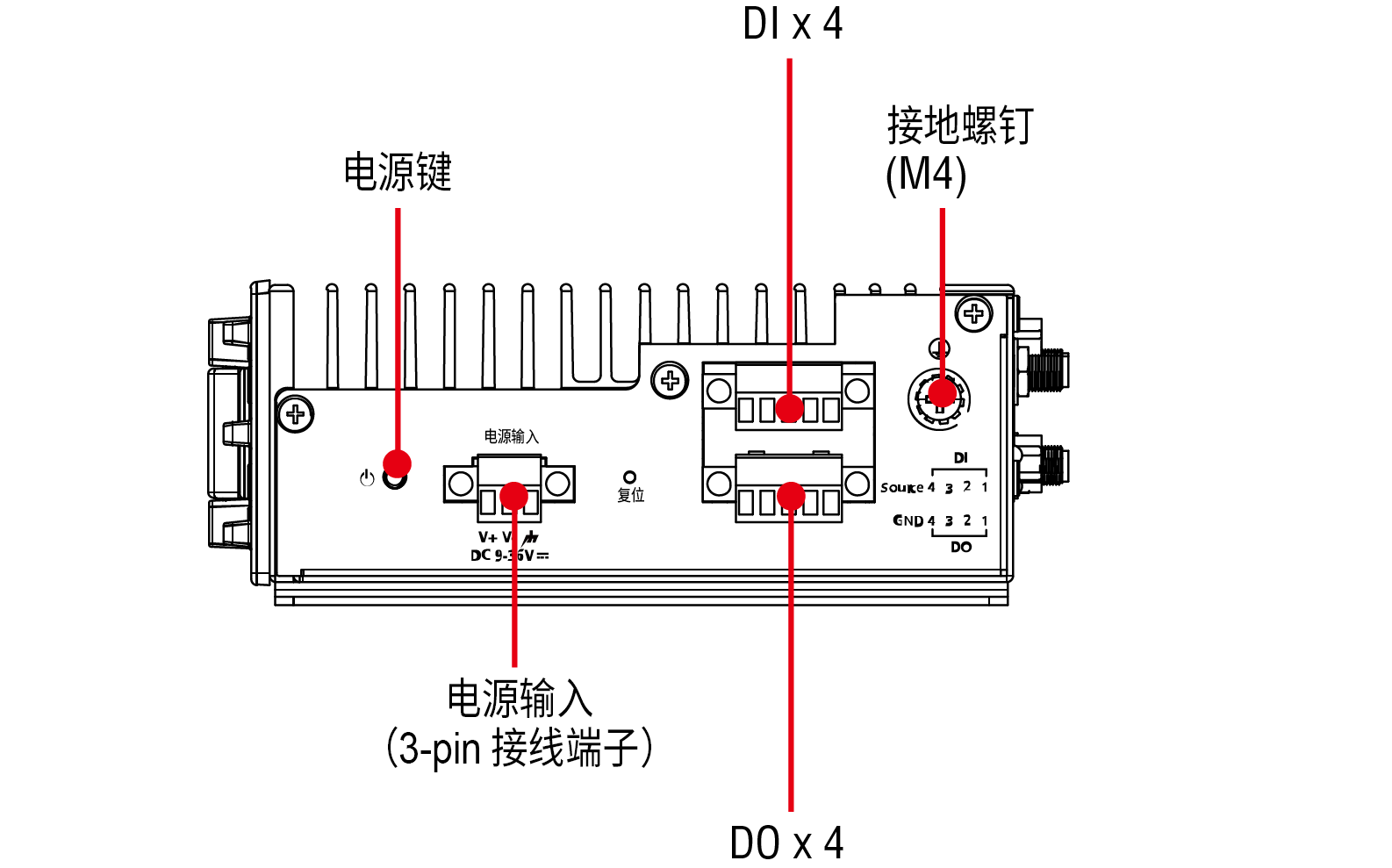

右侧视图

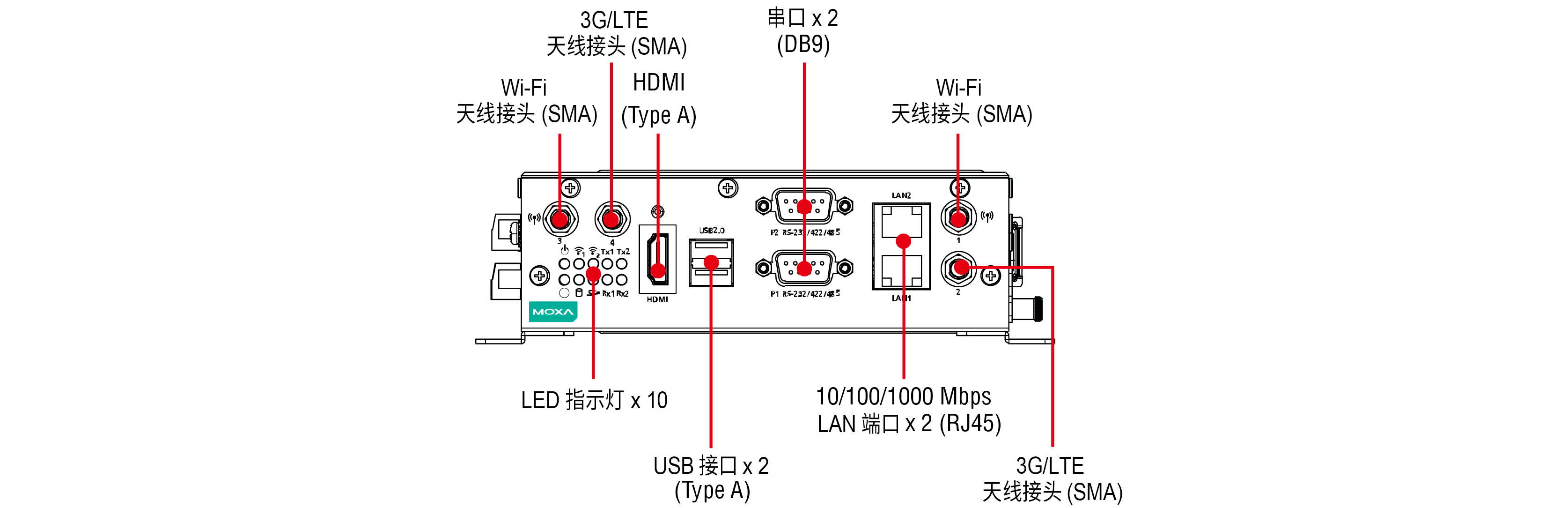

前视图



  • CPU

    V2201-E1 系列: Intel Atom® 处理器 E3815(单核,512 K 缓存,1.46 GHz)
    V2201-E2 系列:Intel Atom® 处理器 E3826(双核,1 M 缓存,1.46 GHz)
    V2201-E4 系列:Intel Atom® 处理器 E3845(四核,2 M 缓存,1.91 GHz)

  • 系统内存预装

    4 GB DDR3L

  • 系统内存插槽

    SODIMM DDR3/DDR3L 插槽 x 1

  • 支持的 OS

    Linux Debian 8(Linux 内核 v4.1)
    Windows Embedded Standard 7 (WS7E) 32 位
    Windows Embedded Standard 7 (WS7E) 64 位

  • 存储卡槽

    mSATA 插槽 x 1
    SD 3.0 (SDHC/SDXC) 插槽 x 1

  • 以太网端口

    自适应 10/100/1000 Mbps 端口(RJ45 接头)x 2

  • 串口

    RS-232/422/485 端口 x 2,软件可选(DB9 公头)

  • USB 2.0

    USB 2.0 接口 x 2,type A 接头

  • USB 3.0

    USB 3.0 接口 x 1,type-A 接头

  • 数字输入

    DI x 4

  • 数字输出

    DO x 4

  • 扩展插槽

    mPCIe 插槽 x 2

  • 视频输出

    HDMI x 1,HDMI 接头 (type A)

  • Wi-Fi 天线接头

    RP-SMA x 2

  • 蜂窝天线接头

    SMA x 2

  • SIM 数量

    1

  • SIM 格式

    Mini

  • GPS 天线接头

    SMA x 1

  • 隔离保护

    3K VDC

  • 接头

    螺丝紧固 Euroblock 端子

  • 干接点

    开:GND 短路
    关:断路

  • I/O 模式

    DI

  • 传感器类型

    干接点
    湿接点(NPN 或 PNP)

  • 湿接点 (DI ~ COM)

    开:10 至 30 VDC
    关:0 至 3 VDC

  • 接头

    螺丝紧固 Euroblock 端子

  • 额定电流

    200 mA/通道

  • I/O 类型

    Sink

  • 电压

    24 至 30 VDC

  • 系统

    SD 插槽 x 1
    电源 x 1
    存储 x 1
    可编程 x 1

  • 无线信号强度

    蜂窝/Wi-Fi x 2

  • LAN

    每个端口 1 个 (10/100/1000 Mbps)

  • 串口

    每个端口 2 个(Tx,Rx)

  • 波特率

    50 bps 至 115.2 kbps

  • 流量控制

    RTS/CTS,XON/XOFF,ADDC®(数据流向自动控制,适用于 RS-485),RTS Toggle(仅限 RS-232)

  • 隔离保护

    N/A

  • 校验位

    无、偶、奇、Space、Mark

  • 停止位

    1、1.5、2

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 输入电压

    9 至 36 VDC

  • 电源接头

    接线端子(直流型号)

  • 功耗(最大)

    2000 mA @ 9 VDC

  • 电源功耗

    18 W(最大)

  • 外壳

  • IP 等级

    IP30

  • 尺寸(有挂耳)

    178 x 52.5 x 120.2 mm(7.01 x 2.07 x 4.73 英寸)

  • 尺寸(无挂耳)

    150 x 48.8 x 120.2 mm(5.91 x 1.92 x 4.73 英寸)

  • 重量

    940 g (2.09 lb)

  • 安装

    导轨式安装,壁挂式安装(带可选套件)

  • 工作温度

    E1/E2 型号:-40 至 85°C(-40 至 185°F)
    E4 型号:-40 至 70°C(-40 至 158°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24、EN 61000-6-2/-6-4

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:20 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:1 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 安全

    EN 60950-1、UL 508、UL 60950-1

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-64

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    408,275 小时

  • 标准

    Telcordia (Bellcore),GB

软件、固件和驱动程序

筛选

名称 类型 版本 操作系统 发布日期
Firmware for V2201 Series
2.5 GB
固件 v1.4
  • Windows Embedded Standard 7
2018年11月7日 2018年11月7日 发布说明
Library for V2201 Series (Example for Windows 7)
13.7 MB
资源库 v1.0
  • Windows 7
2017年11月16日 2017年11月16日
Library for V2201 Series (Example for Linux)
49.2 KB
资源库 v1.0
  • Debian 8.x
2017年10月4日 2017年10月4日
Utility for V2201 Series (Windows 7 Embedded)
1.1 GB
管理工具 v1.1
  • Windows Embedded Standard 7
2017年7月14日 2017年7月14日
Firmware for V2201 Series (Linux for hardware version v1.0.0)
676.3 MB
固件 v1.2
  • Debian 8.x
2017年2月21日 2017年2月21日 发布说明
Utility for V2201 Series (Wi-Fi Management)
6.1 KB
管理工具 v1.0
  • Debian 8.x
2015年11月15日 2015年11月15日
Utility for V2201 Series (Cellular Management)
11.2 KB
管理工具 v1.0
  • Debian 8.x
2015年11月15日 2015年11月15日
Utility for V2201 Series (Proactive Monitoring)
41.7 KB
管理工具 v1.0
  • Debian 8.x
2015年11月13日 2015年11月13日
Utility for V2201 Series (MOXA_SYS_DEB_KEY)
1.7 KB
管理工具 v1.0
  • Debian 8.x
2015年11月13日 2015年11月13日
Driver for V2201 Series (Peripheral for Linux)
391.2 KB
驱动程序 v1.0
  • Debian 8.x
2015年11月12日 2015年11月12日
Driver for V2201 Series (Peripheral for Windows 7)
240.3 MB
驱动程序 v1.0
  • Windows 7
2015年11月12日 2015年11月12日
Driver for V2201 Series (Expansion Module for Windows 7)
427.8 MB
驱动程序 v1.0
  • Windows 7
2015年11月12日 2015年11月12日

支持文件

名称 类型 语言 版本 发布日期
QIG for V2201 Series
723.5 KB
QIG 英文 v3.0 2020年7月10日 2020年7月10日
V2201 系列产品资料表
2.3 MB
产品资料表 中文 v2.4 2020年1月22日 2020年1月22日
Manual for V2201 Series (Hardware)
6.3 MB
手册 英文 v2.0 2017年3月21日 2017年3月21日
Manual for V2201 Series (Linux)
6.0 MB
手册 英文 v1.2 2017年3月9日 2017年3月9日
Manual for V2201 Series (Windows)
6.7 MB
手册 英文 v1.1 2015年12月24日 2015年12月24日
QIG for V2201 Series
645.6 KB
QIG 英文 v1.0 2015年10月30日 2015年10月30日
