MC-7400 系列

Intel® 第六代 Core™ CPU 海事计算机,通过 DNV GL 认证,配置 3 个独立显示(1 x DVI-I、1 x DVI-D、1 x DisplayPort)、用于无线模块的 mini PCIe 扩展插槽和 4 个 NMEA 0183 端口

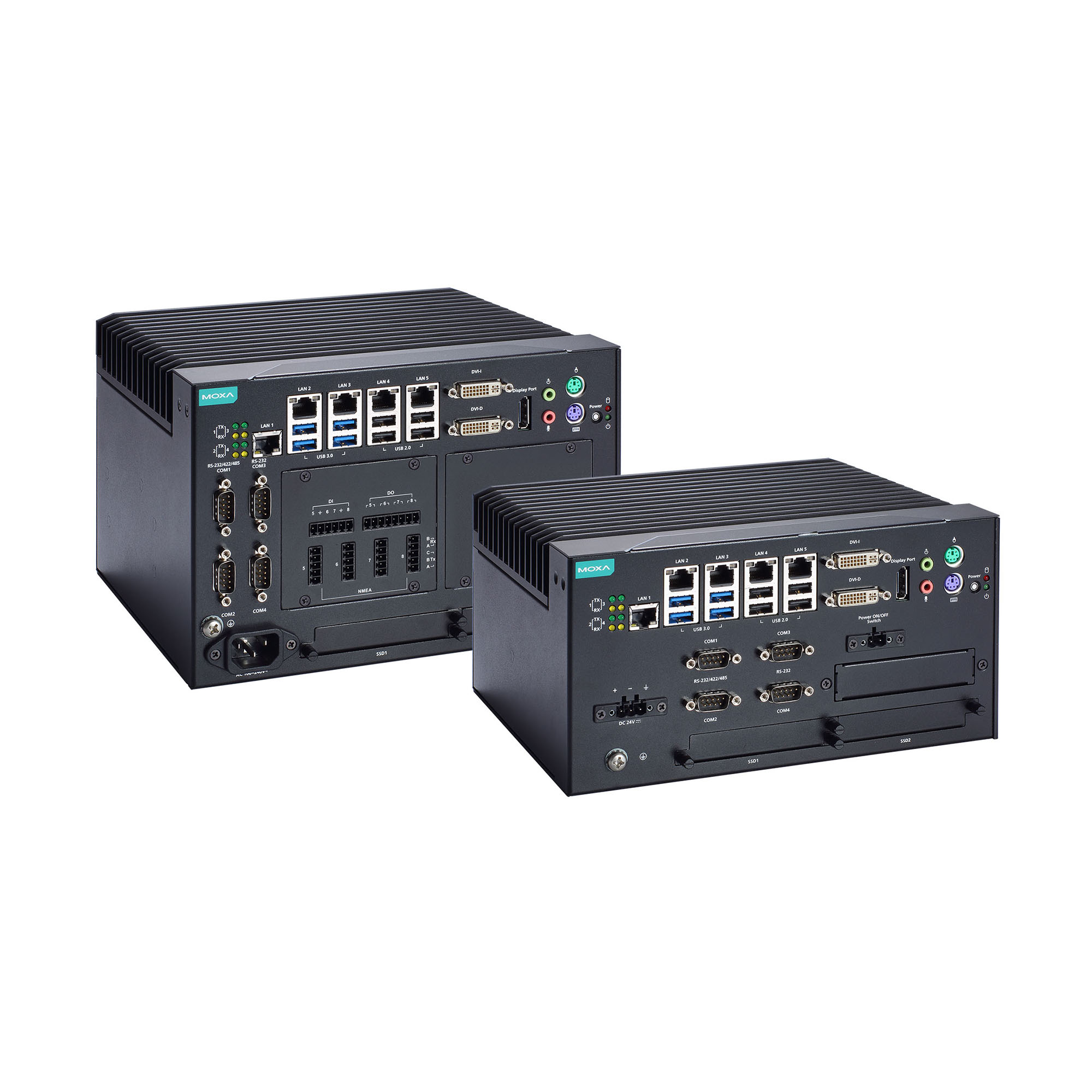

moxa-mc-7400-series-image-(1).jpg | Moxa
moxa-mc-7400-series-image-1-(1).jpg | Moxa
moxa-mc-7400-series-image-2-(1).jpg | Moxa

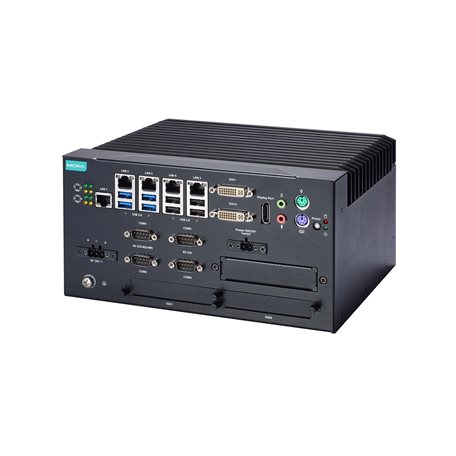

moxa-mc-7400-series-image-3-(1).jpg | Moxa
moxa-mc-7400-series-image-4-(1).jpg | Moxa
moxa-mc-7400-series-image-5-(1).jpg | Moxa
moxa-mc-7400-series-image-6-(1).jpg | Moxa

特点和优势

  • 第六代 Intel® Core™ i5 处理器
  • DDR4 SO-DIMM 内存最大可达到 32 GB
  • 3 个独立显示(1 x DVI-I、1 x DVI-D、1 x DisplayPort)
  • 多种 I/O 接口,包括 9 个 USB、5 个 LAN 和 4 个 COM 端口
  • 2 个可拆卸 2.5” SSD 存储
  • 提供交流或直流电源型号
  • 支持 Win 10 IoT 和 Debian 9 操作系统
  • 支持通过 Moxa Proactive Monitoring 监控系统状态

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-dnv-gl-certification-logo-image.png | Moxa

联系销售人员

介绍

MC-7400 系列海事计算机搭载第六代 Intel® Core™ i5 处理器,可提供全方位的 I/O 连接,包括 NMEA 0183 端口、串口、千兆以太网端口,还包括 USB 2.0/3.0 端口和用于扩展的 miniPCI 插槽。 MC-7400 的设计提供出色的 PC 性能,为海事应用带来全新的灵活性和控制性能。



主动监测功能

Moxa Proactive Monitoring 软件是一款是不占空间、易于使用的小封装实用工具,用户可用于监测不同的系统参数。用户只需单击用户界面中的参数对应图标,即可查看当下的关键参数值。用户定义的关键指标 (KPI) 用于监控计算机的关键部件。当这些关键指标超过预设值时,会触发继电器和 SNMP trap 自动发出可视和/或音频警报,操作员可以轻松通过提前设置的预测性维护任务来避免系统宕机。



外观

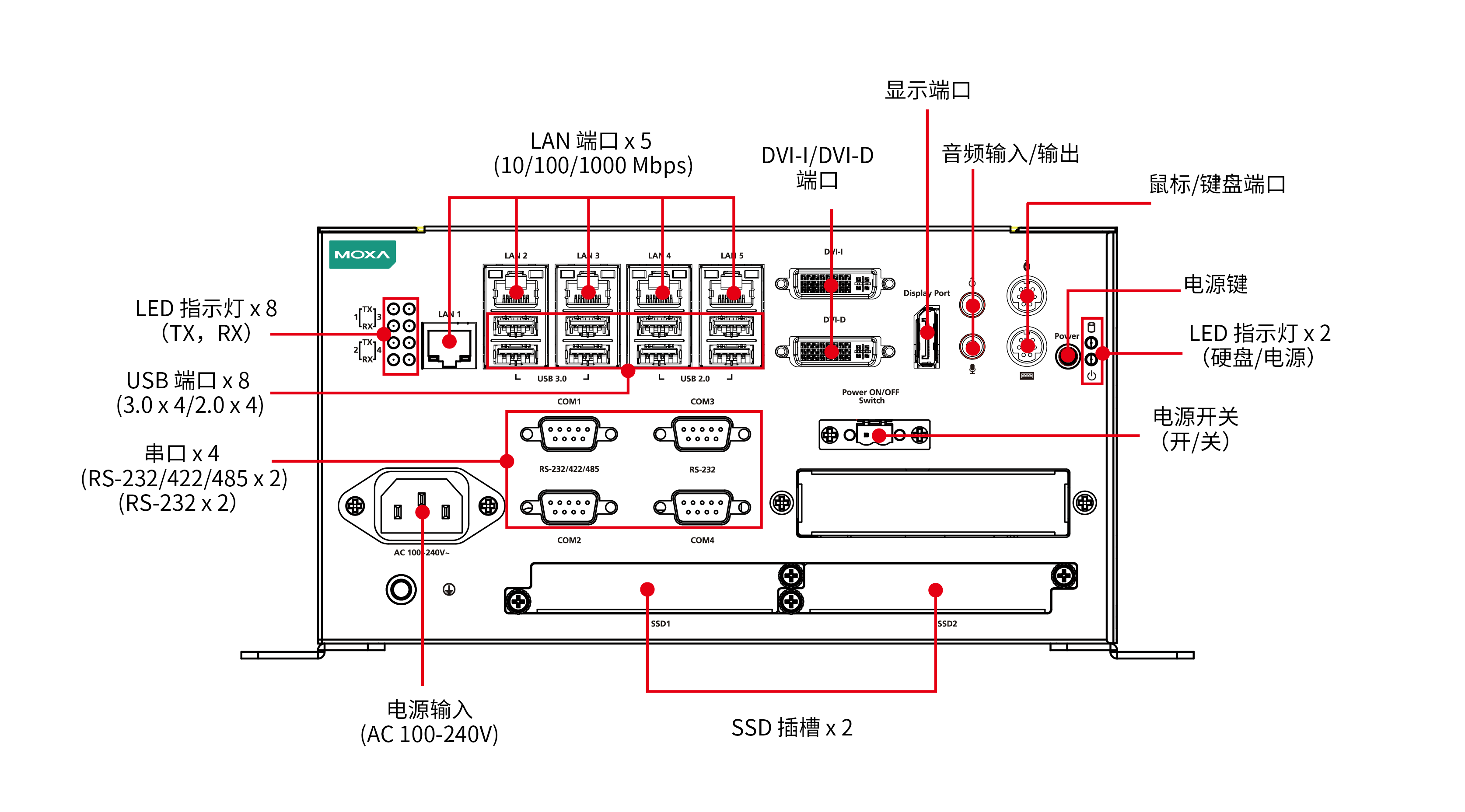

MC-7410 AC 型号

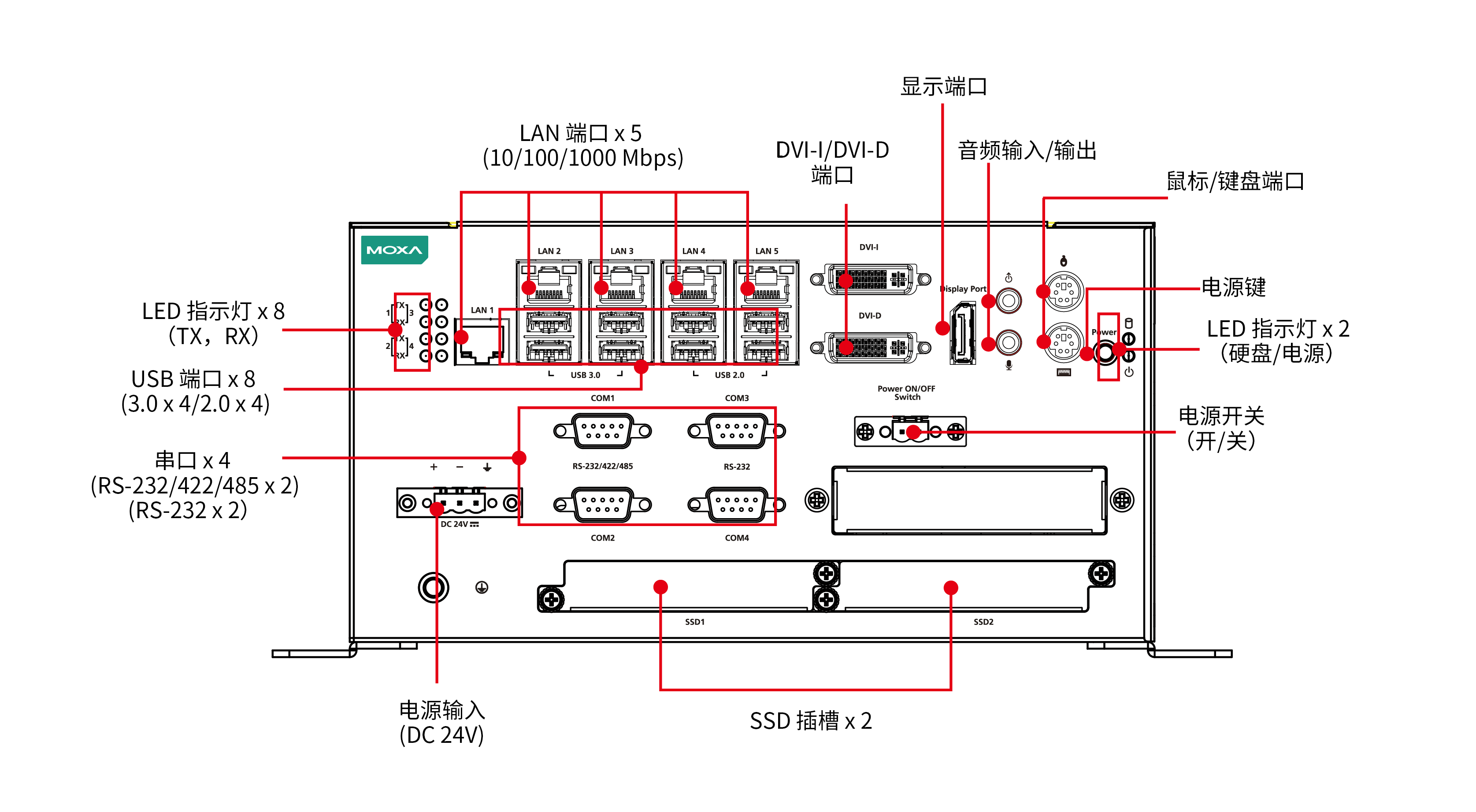

MC-7410 DC 型号

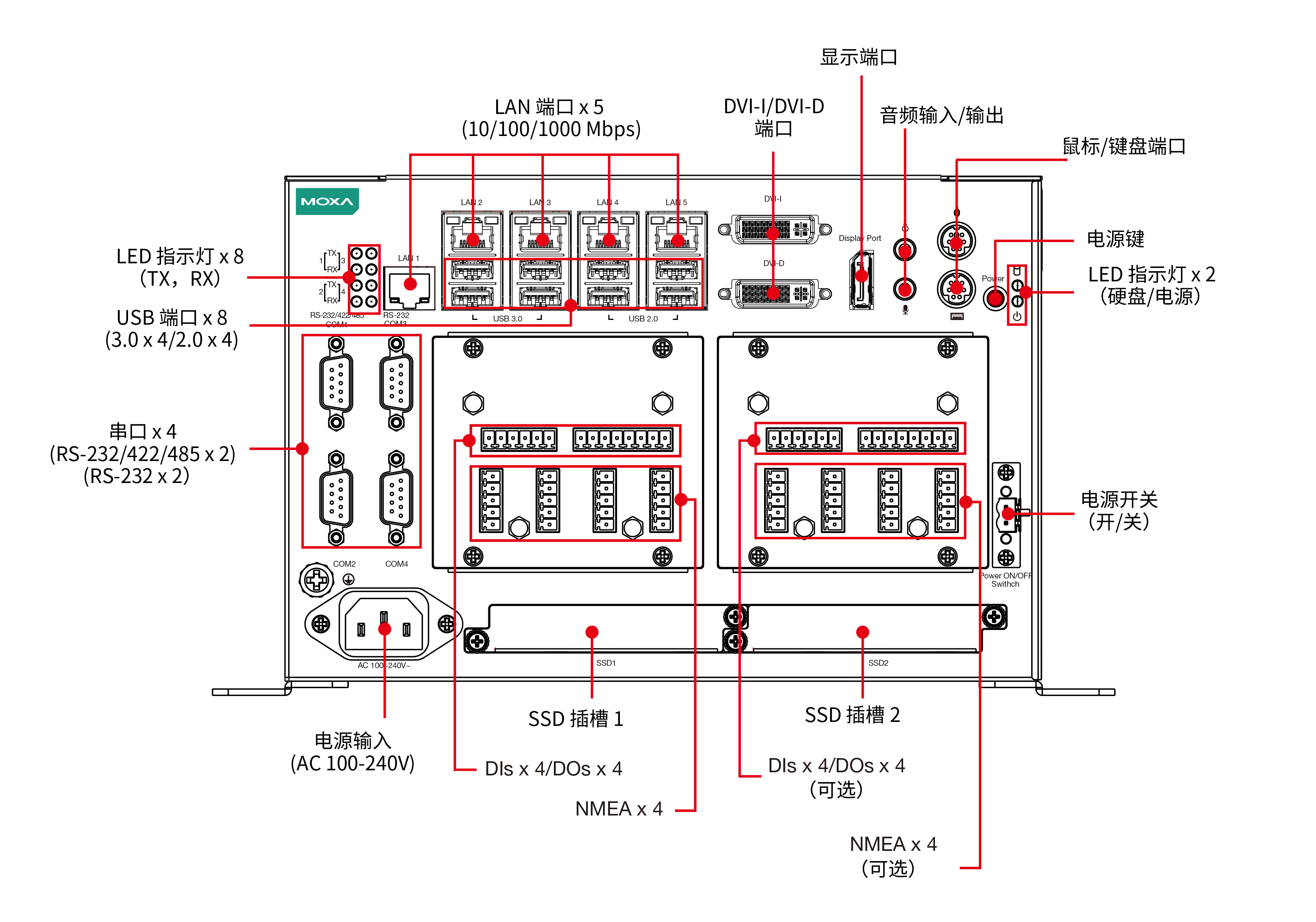

MC-7420 AC 型号

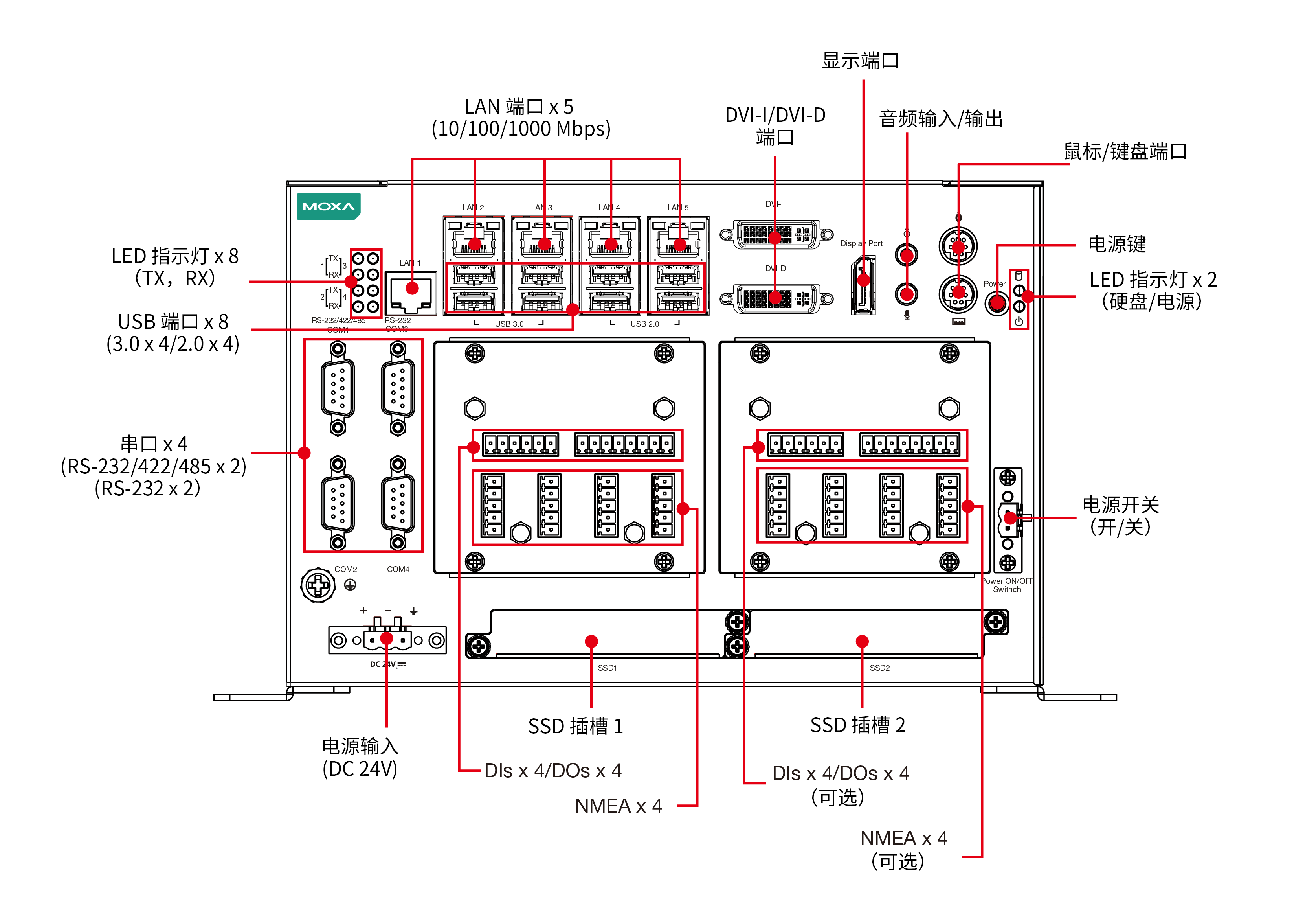

MC-7420 DC 型号



  • CPU

    Intel® Celeron® 处理器 G3902E(2M 缓存,1.60 GHz)
    Intel® Core™ i5-6442EQ 处理器(6M 缓存,高达 2.70 GHz)

  • 系统芯片组

    Intel QM170

  • 图形控制器

    Core i5: Intel® HD Graphics 530
    Celeron:Intel® HD Graphics 510

  • 系统内存插槽

    SODIMM DDR4 插槽 x 2

  • 支持的 OS

    Windows 10 Embedded IoT Ent 2016 LTSB Value EPKEA
    Linux Debian 9
    注意:由 CTOS 提供的 OS

  • 存储卡槽

    2.5 英寸 HDD/SSD 插槽 x 2

  • 以太网端口

    自适应 10/100/1000 Mbps 端口(RJ45 接头)x 5

  • 串口

    RS-232 端口 x 2(DB9 公头)
    RS-232/422/485 端口 x 2,软件可选(DB9 公头)

  • USB 2.0

    USB 2.0 接口 x 5,type-A 接头

  • USB 3.0

    USB 3.0 接口 x 4,type A 接头

  • 音频输入/输出

    线路输入 x 1,线路输出 x 1,3.5 mm 插口

  • 数字输入

    DI x 4
    仅适用于 MC-7420 系列

  • 数字输出

    DO x 4
    仅适用于 MC-7420 系列

  • NMEA 端口

    NMEA 0183 端口 x 4(接线端子)
    仅适用于 MC-7420 系列

  • 视频输出

    DVI-D x 1,29-pin DVI-D 接头(母头)
    DVI-I x 1,29-pin DVI-I 接头(母头)
    DisplayPort 端口 x 1

  • PS/2

    键盘 PS/2 x 1 + 鼠标 PS/2 x 1

  • 接头

    螺丝紧固 Euroblock 端子

  • 触点额定电流

    纯电阻性负载:2 A @ 30 VDC

  • 触点阻抗

    50 mΩ(最大)

  • 初始绝缘电阻

    1000 MΩ(最小)@ 500 VDC

  • 机械寿命

    100,000,000 次操作

  • 最小允许负载

    20 A @ 30 VDC

  • 系统

    电源 x 1
    存储 x 1

  • LAN

    每个端口 2 个 (10/100/1000 Mbps)

  • 串口

    每个端口 2 个(Tx,Rx)

  • 波特率

    50 bps 至 115.2 kbps

  • 接头

    DB9 公头

  • 数据位

    5、6、7、8

  • 流量控制

    用于 RS-485 的 ADDC®(数据流向自动控制),RTS/CTS,XON/XOFF

  • 隔离保护

    N/A

  • 校验位

    无、偶、奇、Space、Mark

  • NMEA 接口

    NMEA 0183:RS-422
    波特率:4800 bps
    数据位:8
    握手:无
    光隔离保护:3 kV
    校验位:无
    停止位:1、1.5、2

  • 电源功耗

    100 W

  • 输入电压

    100 至 240 VAC,24 VDC

  • 电源接头

    接线端子(直流型号)

  • 自动重启触发器

    内置 WDT(看门狗定时器)

  • 重量

    MC-7410 系列:5500 g (12.12 lb)
    MC-7420 系列:6000 g (13.23 lb)

  • 尺寸(有挂耳)

    MC-7410 系列:240 x 209 x 125 mm(9.45 x 8.23 x 4.92 英寸)
    MC-7420 系列:240 x 209 x 160 mm(9.45 x 8.23 x 6.3 英寸)

  • 外壳

    金属

  • 工作温度

    -25 至 55°C(-13 至 131°F)

  • 存储温度(含包装)

    -30 至 60°C(-22 至 140°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 海事

    IEC 60945

  • 安全

    CE,IEC 62368-1,UL 60950-1

  • 射频

    FCC

  • EMC

    EN 55032/24

  • EMI

    CISPR 22,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:1 kV
    IEC 61000-4-5 Surge:电源:1 kV;信号:1 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 绿色产品

    RoHS、CRoHS、WEEE

软件、固件和驱动程序

筛选

名称 类型 版本 操作系统 发布日期
Software Package for MC-7400 Series (example code)
24.3 MB
软件包 v1.0
  • Windows 10 Enterprise LTSB
2019年4月2日 2019年4月2日 发布说明
Utility for MC-7400 Series
249.6 KB
管理工具 v1.0
  • Windows 10 Enterprise LTSB
2018年12月18日 2018年12月18日 发布说明
Driver for MC-7400 Series
1.0 GB
驱动程序 v1.0
  • Windows 10 Enterprise LTSB
2018年12月5日 2018年12月5日 发布说明
Firmware for MC-7400 Series (Linux)
499.2 MB
固件 v1.0
  • Linux Kernel 4.x
2018年10月29日 2018年10月29日 发布说明

支持文件

名称 类型 语言 版本 发布日期
MC-7400 系列产品资料表
3.8 MB
产品资料表 中文 v1.2 2020年2月12日 2020年2月12日
QIG for MC-7400 Series
856.2 KB
QIG 英文 v1.0 2019年6月20日 2019年6月20日
Manual for MC-7400 Series (Windows)
1.7 MB
手册 英文 v1.0 2019年3月14日 2019年3月14日
Manual for MC-7400 Series (hardware)
3.9 MB
手册 英文 v1.0 2019年3月13日 2019年3月13日
2D CAD for MC-7400 Series (MC-7420-AC)
1.0 MB
2D CAD 英文 2019年1月18日 2019年1月18日
2D CAD for MC-7400 Series (MC-7420-DC)
939.5 KB
2D CAD 英文 2019年1月18日 2019年1月18日
2D CAD for MC-7400 Series (MC-7410-AC)
1.1 MB
2D CAD 英文 2019年1月18日 2019年1月18日
2D CAD for MC-7400 Series (MC-7410-DC)
715.0 KB
2D CAD 英文 2019年1月17日 2019年1月17日

可用型号 (8)

显示图片
moxa-mc-7410-c1-dc-image.jpg | MoxaMC-7410-C1-DCmoxa-mc-7410-c5-ac-image.jpg | MoxaMC-7410-C5-ACmoxa-mc-7410-c5-dc-image.jpg | MoxaMC-7410-C5-DCmoxa-mc-7420-c1-ac-image.jpg | MoxaMC-7420-C1-AC
CPUCeleron G3902Ei5-6442EQi5-6442EQCeleron G3902E
RAMDDR4, 2133 MHz, 4 GBDDR4, 2133 MHz, 4 GBDDR4, 2133 MHz, 4 GBDDR4, 2133 MHz, 4 GB
HDD/SSD 托盘222-
LAN5555
串口4444
DI/DO4 DIs, 4 DOs
NMEA 01834
电源输入24 VDC100-240 VAC24 VDC100-240 VAC
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-mc-7420-c1-dc-image.jpg | MoxaMC-7420-C1-DCmoxa-mc-7420-c5-ac-image.jpg | MoxaMC-7420-C5-ACmoxa-mc-7420-c5-dc-image.jpg | MoxaMC-7420-C5-DCmoxa-mc-7410-c1-ac-image.jpg | MoxaMC-7410-C1-AC
CPUCeleron G3902Ei5-6442EQi5-6442EQCeleron G3902E
RAMDDR4, 2133 MHz, 4 GBDDR4, 2133 MHz, 4 GBDDR4, 2133 MHz, 4 GBDDR4, 2133 MHz, 4 GB
HDD/SSD 托盘2222
LAN5555
串口4444
DI/DO4 DIs, 4 DOs4 DIs, 4 DOs4 DIs, 4 DOs
NMEA 0183444
电源输入24 VDC100-240 VAC24 VDC100-240 VAC
