MC-3201 系列

搭载第 11 代 Intel® Core™ 处理器的紧凑型计算机，专为 IIoT、AI 和海洋应用而设计，工作温度 -20 至 55°C

moxa-mc-3201-series-image-(1).jpg | Moxa
moxa-mc-3201-series-image-1-(1).jpg | Moxa
moxa-mc-3201-series-image-2-(1).jpg | Moxa
moxa-mc-3201-series-image-3-(1).jpg | Moxa
moxa-mc-3201-series-image-4-(1).jpg | Moxa
moxa-mc-3201-series-image-5-(1).jpg | Moxa
moxa-mc-3201-series-image-6-(1).jpg | Moxa

特点和优势

  • 第 11 代 Intel® Core™ 处理器(Tiger Lake U)
  • 2 个内置 DDR4 内存插槽；总容量高达 32 GB
  • M.2 B 键插槽，用于 5G、GPS 和 M.2 SATA SSD 扩展模块
  • M.2 E 键插槽，用于 Wi-Fi 和 BT 扩展模块
  • 多种接口：2 个串口，4 个千兆 LAN 端口，2 个 USB 3.1 (type A) 端口，和 4 个 USB 2.0 (type A) 端口
  • 内置 TPM 2.0 模块
  • 符合 IEC-60945 和 IACS E10 标准

认证

  • moxa-dnv-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-iecex-certification-logo-image.png | Moxa

联系销售人员

介绍

MC-3201 系列计算机的构建基于第 11 代 Intel® Celeron® 或者 Intel® Core™ i3、i5 或 i7 处理器，并配备 2 个 DisplayPort 显示端口接口、2 个 USB 3.1 端口、4 个 GbE 端口，和 2 个三合一 RS-232/422/485 串口。 这类计算机还配备了一个 2.5 英寸的 SSD/HDD 插槽和一个内置的 TPM 2.0 模块。

这款计算机采用模块化设计和配备 2 个独立的扩展槽，提供更灵活的系统集成和扩展，实现了附加价值和更大的便利性。用户可选择添加各种不同的通信模块，其中包括 Wi-Fi、5G、LTE、GPS 和 M.2 SATA SSD 扩展模块。

符合 IEC-60945 和 IACS E10 标准可确保 MC-3201 为海事和 IIoT 应用提供稳定、可靠的系统操作。颁发这些证书的目的是表明产品在海事应用中的适用性。



主动监测功能

Moxa Proactive Monitoring 是一个小封装、不占资源空间和简单操作的实用工具，可与一些 Moxa 计算机搭配使用，来检测不同的系统参数。用户只需单击基于 Windows 的用户界面中的参数对应图标，即可查看当下的关键值。用户定义的关键指标 (KPI) 用于监控计算机的关键部件。当这些关键指标超过预设值时，会触发继电器和 SNMP trap 自动发出可视和/或音频警报，操作员通过提前设置的预测性维护任务即可轻松避免宕机。

主动监测工具目前支持以下内容：



  • DA-820C 系列
  • DA-720 系列
  • MC-1200 系列
  • MC-3201 系列
  • MC-7400 系列

外观

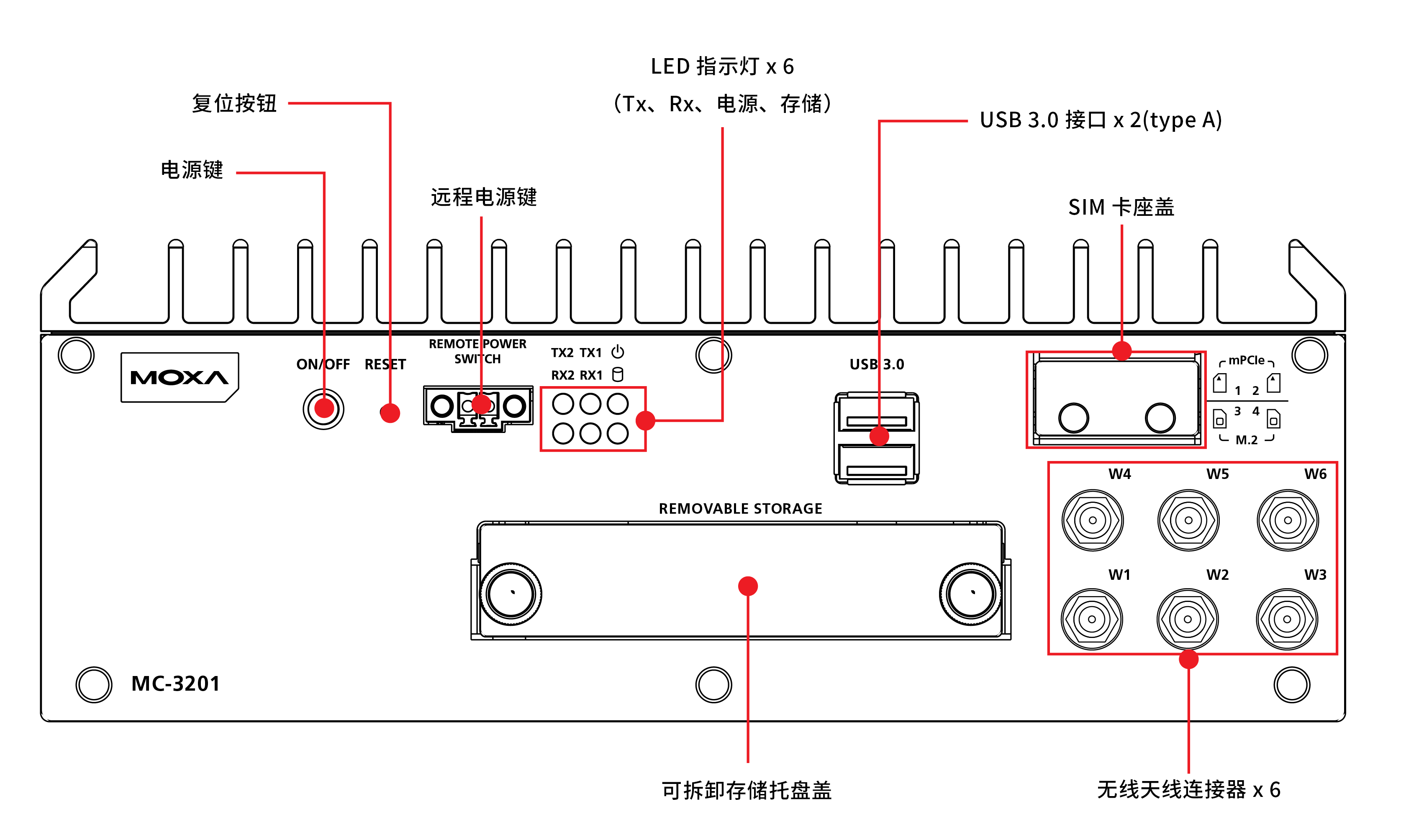

MC-3201-TGL1-S-S 前面板

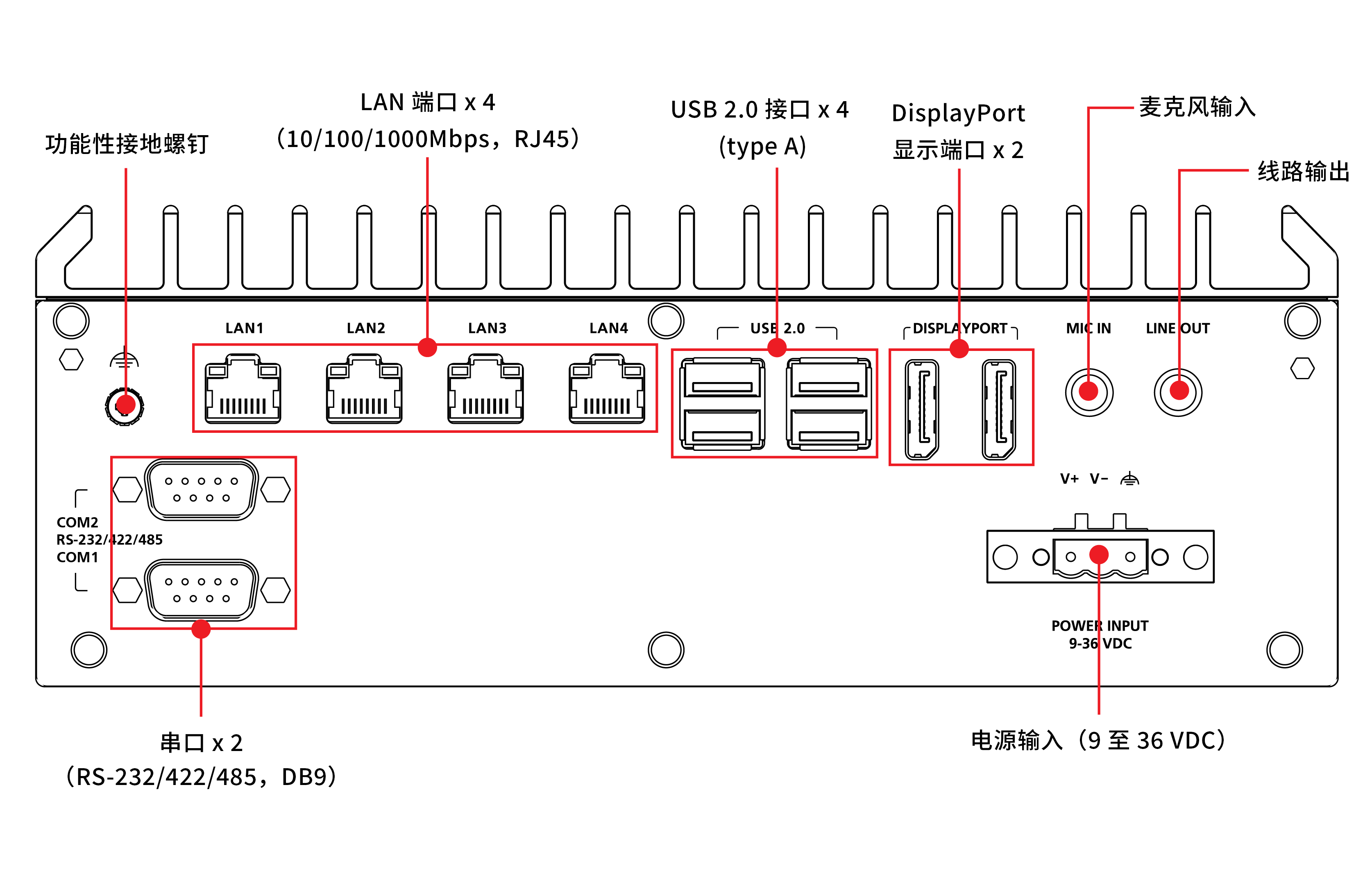

MC-3201-TGL1-S-S 后面板

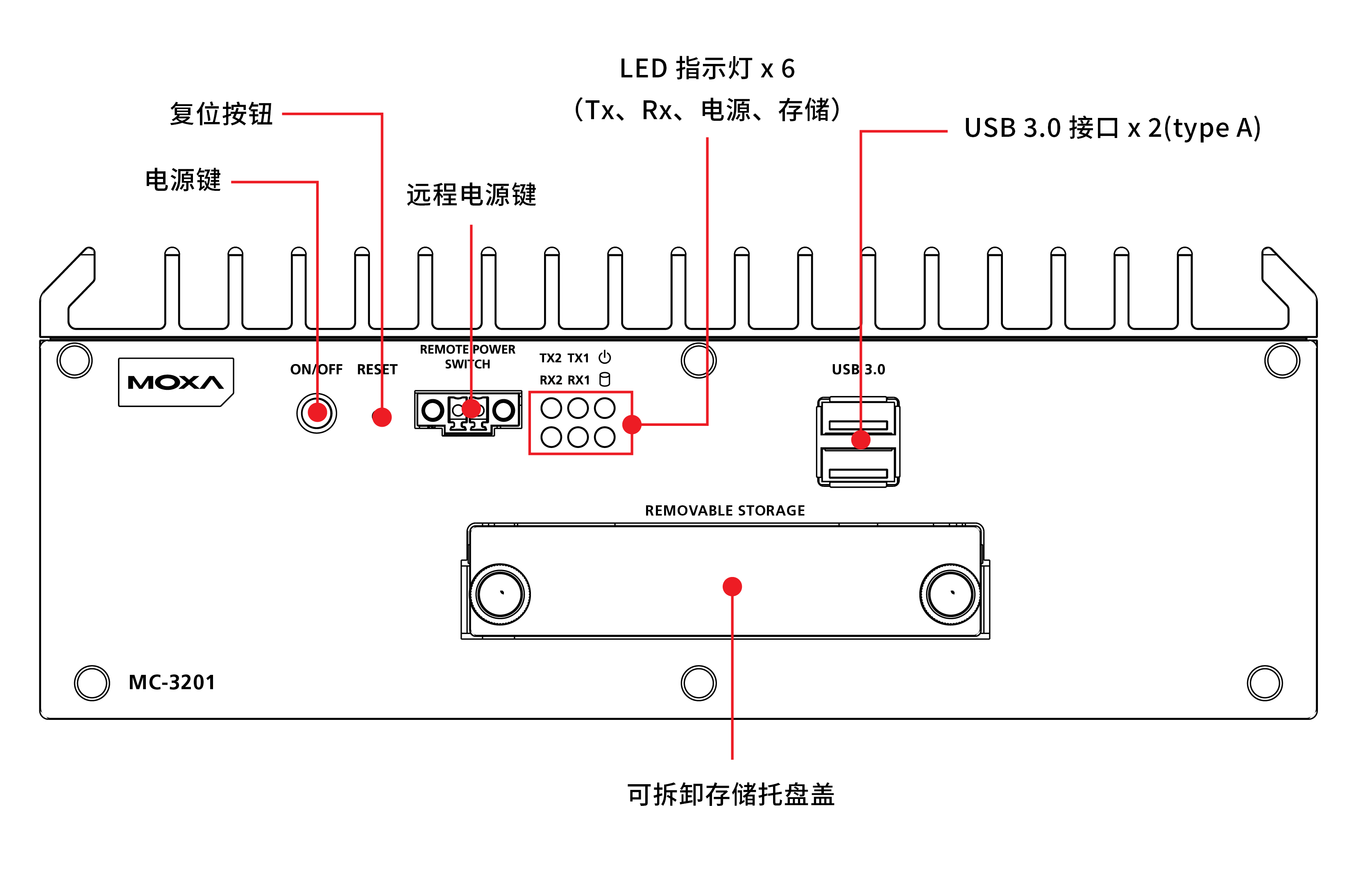

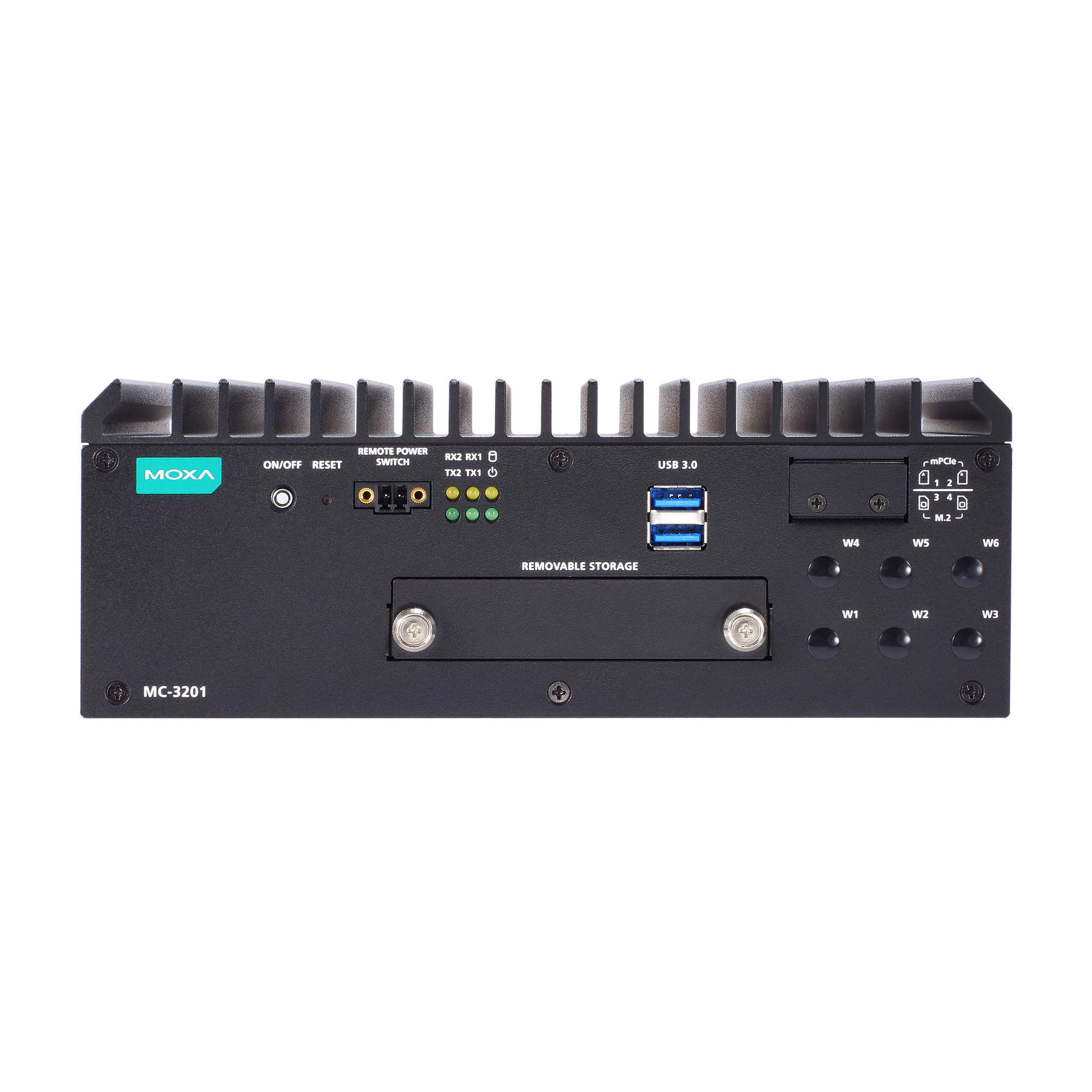

MC-3201-TGL7-M-S 前面板

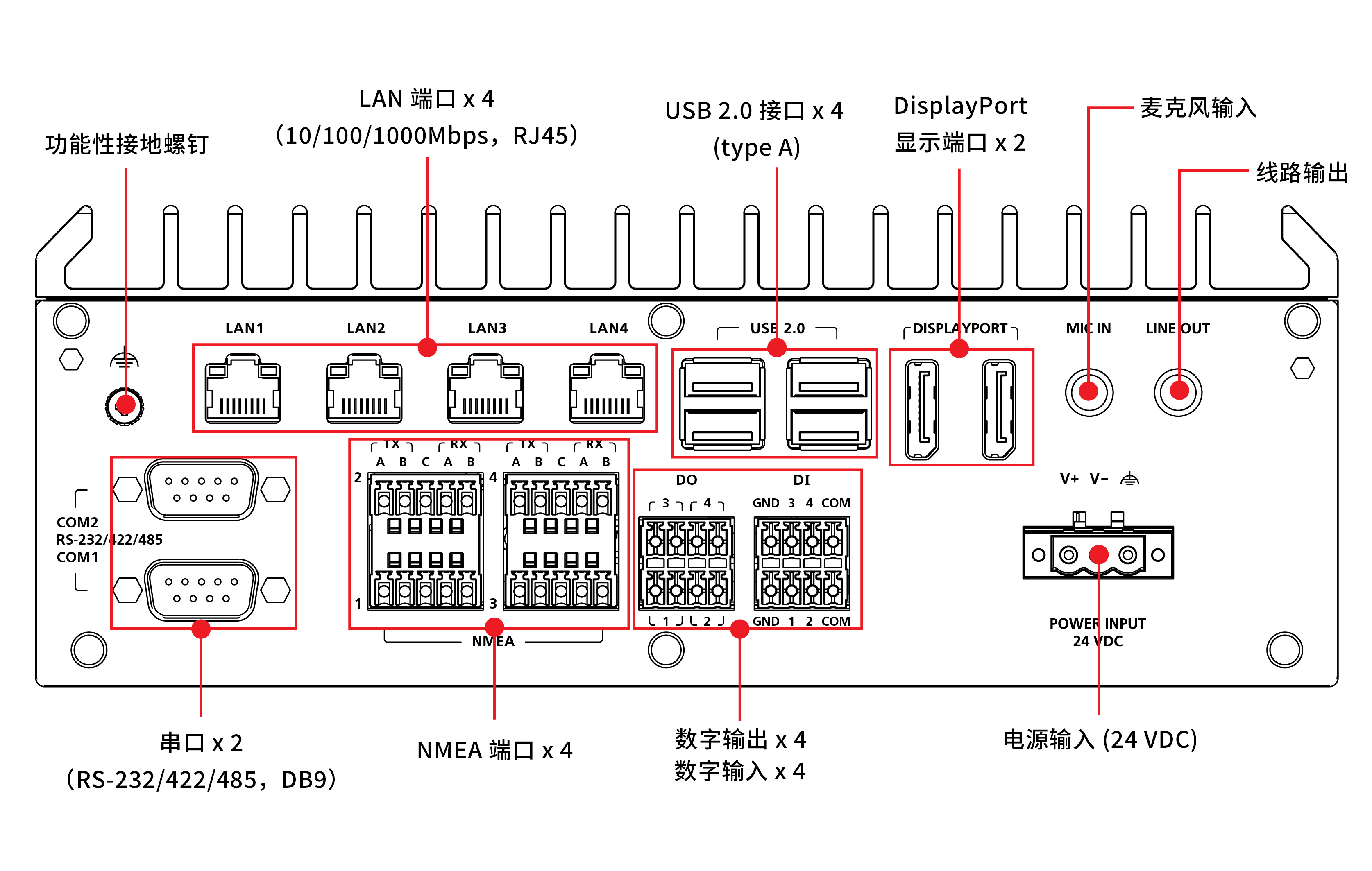

MC-3201-TGL7-M-S 后面板



  • CPU

    MC-3201-TGL7-M-S：Intel® Core™ i7-1185G7E 处理器（12M 缓存，高达 1.8 GHz）
    MC-3201-TGL1-S-S：Intel® Celeron® 6305E 处理器（8M 缓存，高达 1.8 GHz）

  • 存储卡槽

    SSD 插槽 x 1；SATA 3.0，内部 mPCIe 插槽

  • 系统内存插槽

    SODIMM DDR4 2133 插槽 x 2，高达 32 GB（最大值）

  • 支持的 OS

    Linux Debian 11，64 位，内核 5.10
    Windows 10 Embedded IoT Ent 2019 LTSC 64 位
    （二者均可选，可通过 CTOS 进行使用）

  • 图形控制器

    Intel® Iris® Xe Graphics

  • 视频输出

    DisplayPort x 2
    60 Hz 时高达 3840 x 2160 分辨率

  • USB 3.0

    USB 3.0 接口 x 2，type A 接头

  • USB 2.0

    USB 2.0 接口 x 4，type A 接头

  • 按钮

    复位按钮

  • 接头

    DB9 公头

  • 串口标准

    RS-232/422/485（软件可选）

  • 串口

    2 x RS-232/422/485

  • 流量控制

    RTS/CTS、XON/XOFF

  • 波特率

    50 bps 至 115.2 kbps

  • ESD 保护

    4 kV（接触），8 kV（空气）

  • 电磁隔离保护

    1.5 kV（内置）

  • 10/100/1000BaseT(X) 端口（RJ45 接头）

    4

  • 系统

    电源 x 1

  • 串口

    每个端口 2 个（Tx，Rx）

  • RS-232

    TxD、RxD、RTS、CTS、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • 安装

    壁挂式安装

  • 外壳

    金属

  • 尺寸

    220 x 80 x 170 mm（8.66 x 3.15 x 6.69 英寸）

  • 重量

    产品净重：1.40 kg (0.63 lb)

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 输入电压

    MC-3201-TGL7-M-S：24 VDC，
    MC-3201-TGL1-S-S：9 至 36 VDC

  • 电源键

    开/关（后面板）
    复位按钮

  • 工作温度

    -20 至 55°C（-4 至 131°F）

  • 存储温度

    -30 至 60°C（-22 至 140°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 冲击

    IEC 60068-2-27

  • EMC

    EN 55032/35，CISPR 32，FCC Part 15B Class A

  • 危险环境

    IECEx Zone 2

  • 安全

    UL 60950-1、UL 62368-1、EN 60950-1、EN 62368-1

  • 报警工具

    内置 RTC（实时时钟），带备用锂电池

  • 时间

    323,270 小时

  • 标准

    Telcordia (Bellcore) 标准 TR/SR

软件、固件和驱动程序

筛选

全部 驱动程序 软件包 管理工具
名称 类型 校驗和 版本 操作系统 发布日期
Software Package for MC-3201 Series (Example code for Windows 10 IoT Enterprise LTSC 2019)
22.5 MB 		软件包
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2019
 2023年5月11日 2023年5月11日 发布说明
Software Package for MC-3201 Series (Example code for Windows 10 IoT Enterprise LTSC 2021)
9.1 MB 		软件包
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2023年5月11日 2023年5月11日 发布说明
Driver for MC-3201 Series (Peripherals for Windows 10 Enterprise LTSC 21H2)
2.0 GB 		驱动程序
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2019
 2023年5月11日 2023年5月11日 发布说明
Driver for MC-3201 Series (wireless for Windows 10 IoT Enterprise LTSC 2021)
143.6 MB 		驱动程序
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2023年5月11日 2023年5月11日 发布说明
Driver for MC-3201 Series (Expansion modules for Windows 10 IoT Enterprise LTSC 2019)
157.9 MB 		驱动程序
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2019
 2023年5月11日 2023年5月11日 发布说明
Driver for MC-3201 Series (Peripherals for Windows 10 IoT Enterprise LTSC 2019)
1.2 GB 		驱动程序
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2019
 2023年5月11日 2023年5月11日 发布说明
Utility for MC-3201 Series (Windows 10 IoT Enterprise LTSC 2019)
5.1 MB 		管理工具
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2019
 2023年5月11日 2023年5月11日 发布说明
Utility for MC-3201 Series (Windows 10 IoT Enterprise LTSC 2021)
5.9 MB 		管理工具
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2023年5月11日 2023年5月11日 发布说明
x86 Computers (Linux drivers and SDK)
802.0 bytes 		软件包
SHA-512
v1.1
  • CentOS 7.9
  • Debian 11.x
  • Ubuntu 20.04
 2022年11月28日 2022年11月28日 发布说明

支持文件

筛选

全部 产品资料表 声明书 手册 QIG
名称 类型 语言 版本 发布日期
FOSS Statement for MC-1100 series, MC-1200 series, MC-3201 series, MC-7400 series
216.6 KB 		声明书 英文 v1.0 2024年10月2日 2024年10月2日
Manual for MC-3201 Series (hardware)
5.1 MB 		手册 英文 v1.1 2024年9月30日 2024年9月30日
QIG for MC-3201 Series
1.2 MB 		QIG 英文 v1.2 2024年8月14日 2024年8月14日
Windows 10 IoT Enterprise LTSC 2021 (212H) User Manual for x86 Computers
9.4 MB 		手册 英文 v1.2 2023年1月20日 2023年1月20日
MC-3201 系列产品资料
4.2 MB 		产品资料表 中文 v1.0 2022年7月27日 2022年7月27日

可用型号 (2)

显示图片
比较
moxa-mc-3201-tgl7-m-s-image.jpg | MoxaMC-3201-TGL7-M-S
比较
MC-3201-TGL1-S-S
CPUIntel® Core™
i7-1185G7E		Intel® Celeron®
6305E
内存8 GB8 GB
TPM 2.0✓✓
512 MB
(最大值)		512 MB
(最大值)
LAN/串口4/24/2
SSD/HDD 插槽11
USB 3.1 端口22
接口扩展1 x mPCIe
1 x M.2 B 键
1 x M.2 E 键		1 x mPCIe
1 x M.2 B 键
1 x M.2 E 键
工作温度-20 ~ 55°C-20 ~ 55°C
