MC-1100 系列

四核无风扇导轨式自动化计算机

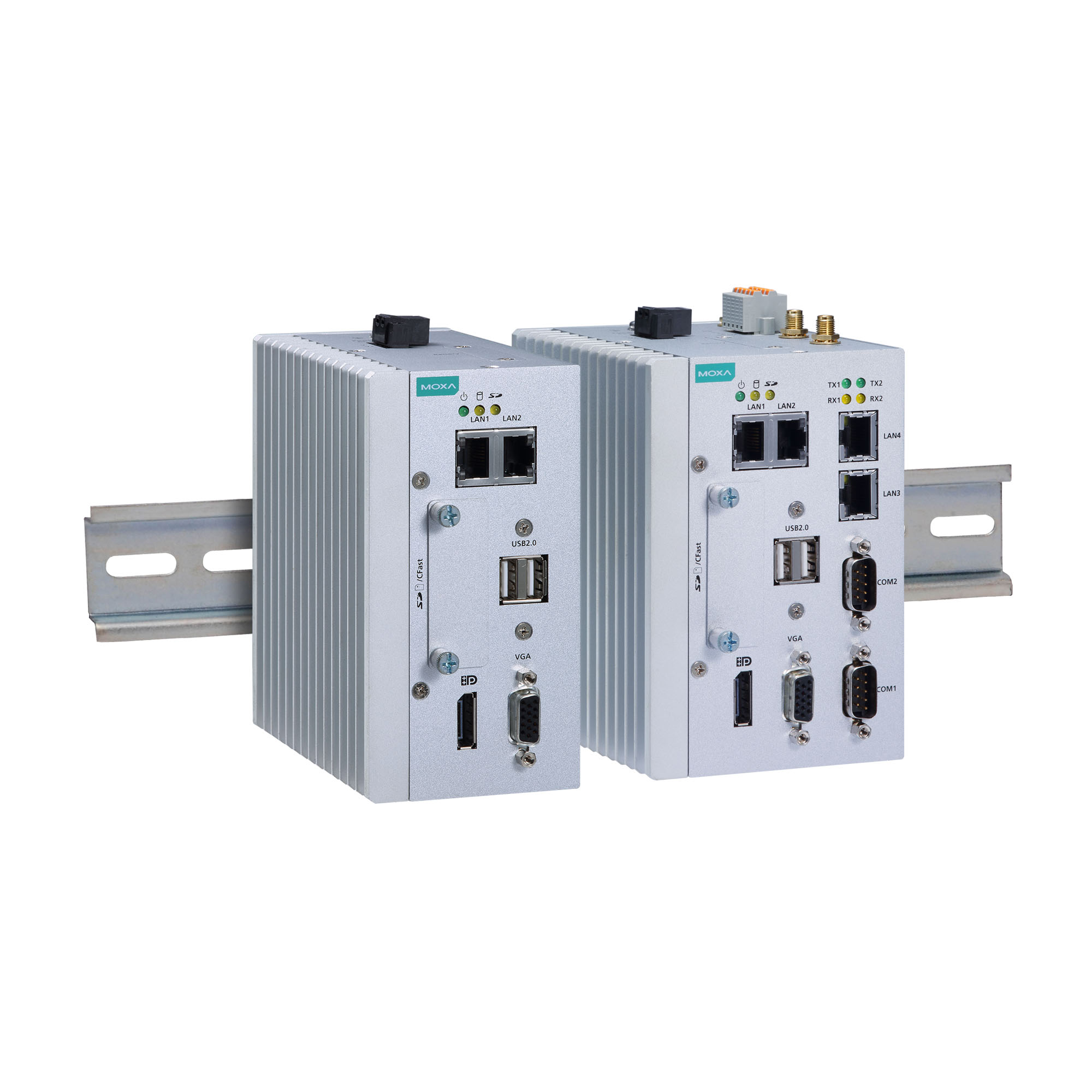

moxa-mc-1100-series-image-(1).jpg | Moxa

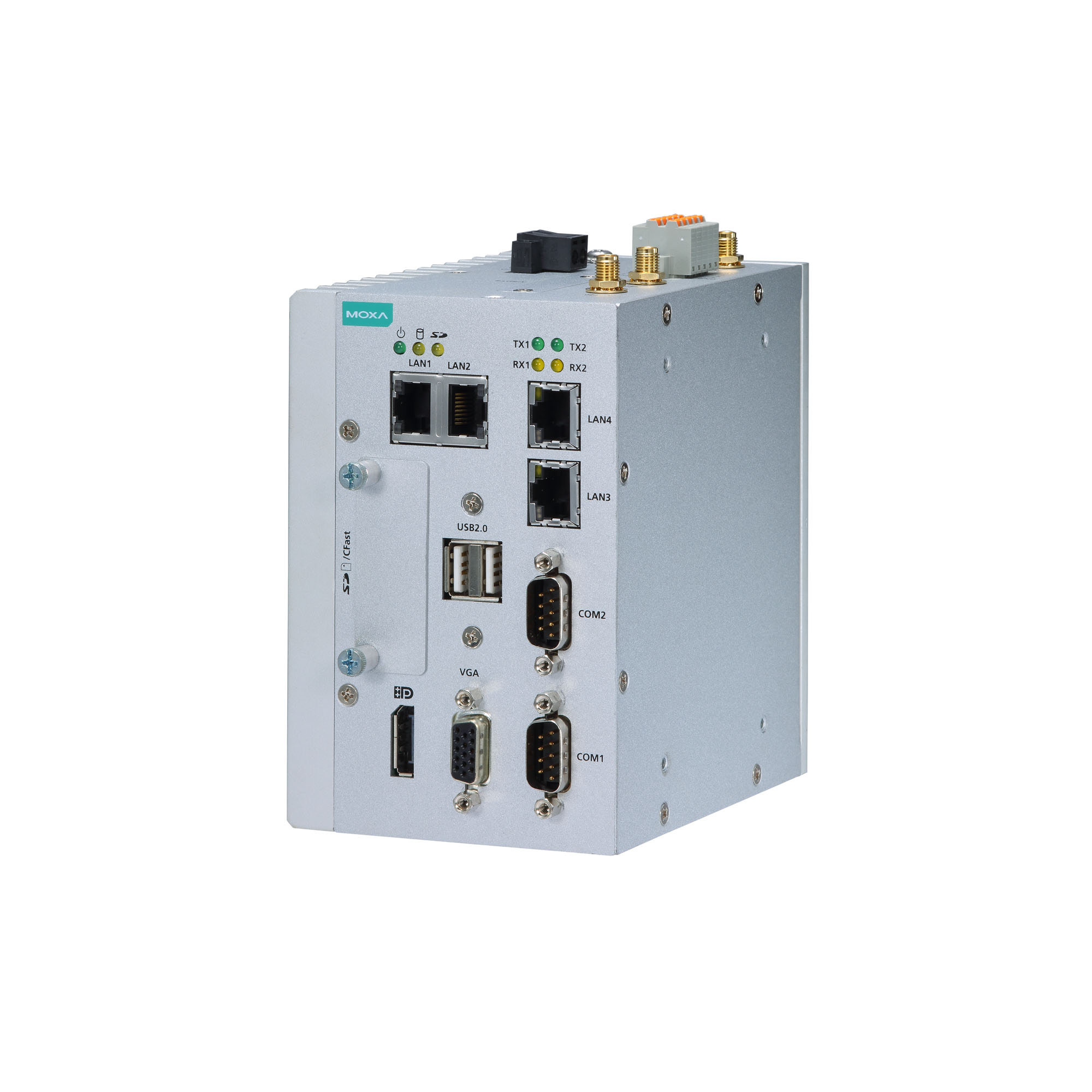

moxa-mc-1100-series-image-2-(1).jpg | Moxa

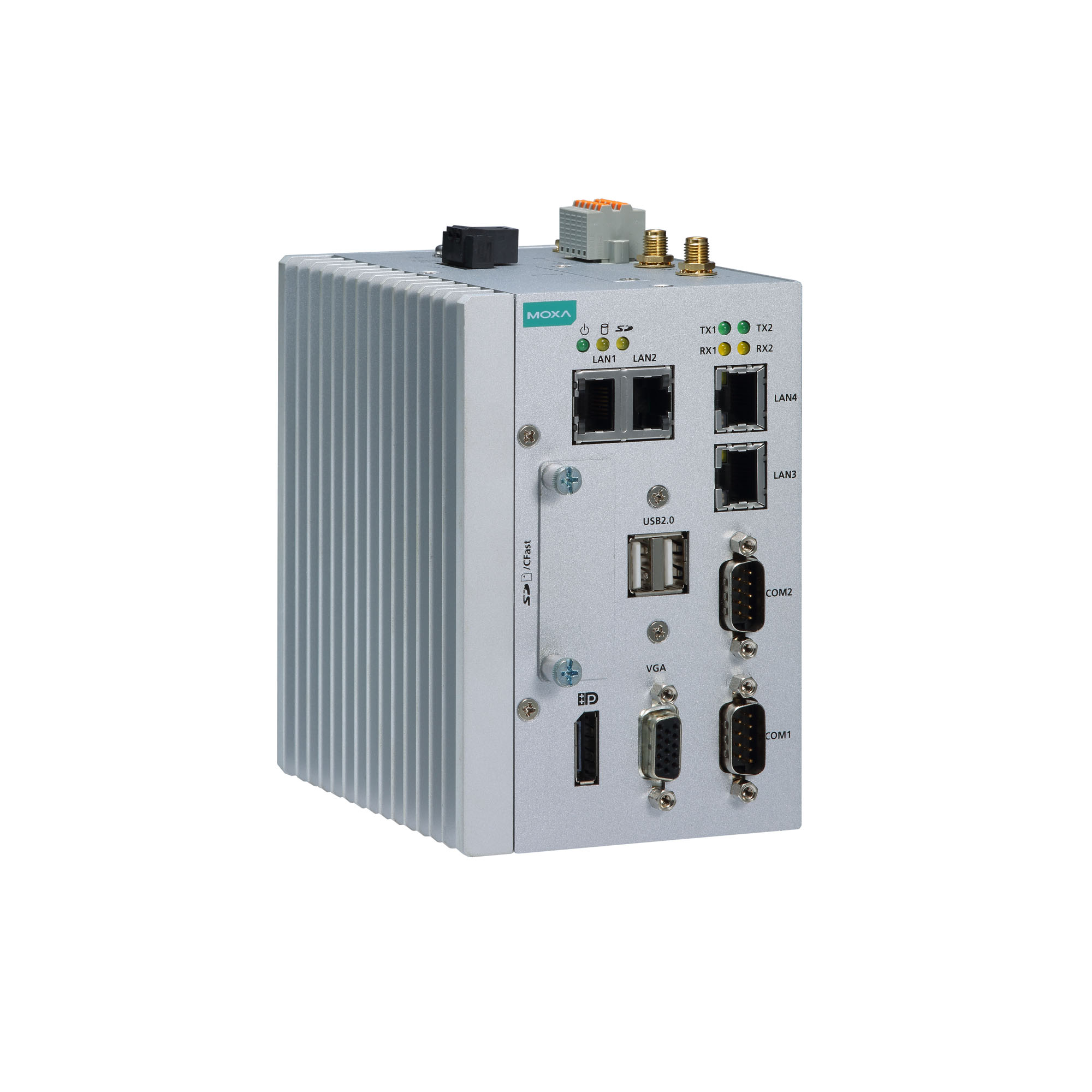

moxa-mc-1100-series-image-3-(1).jpg | Moxa

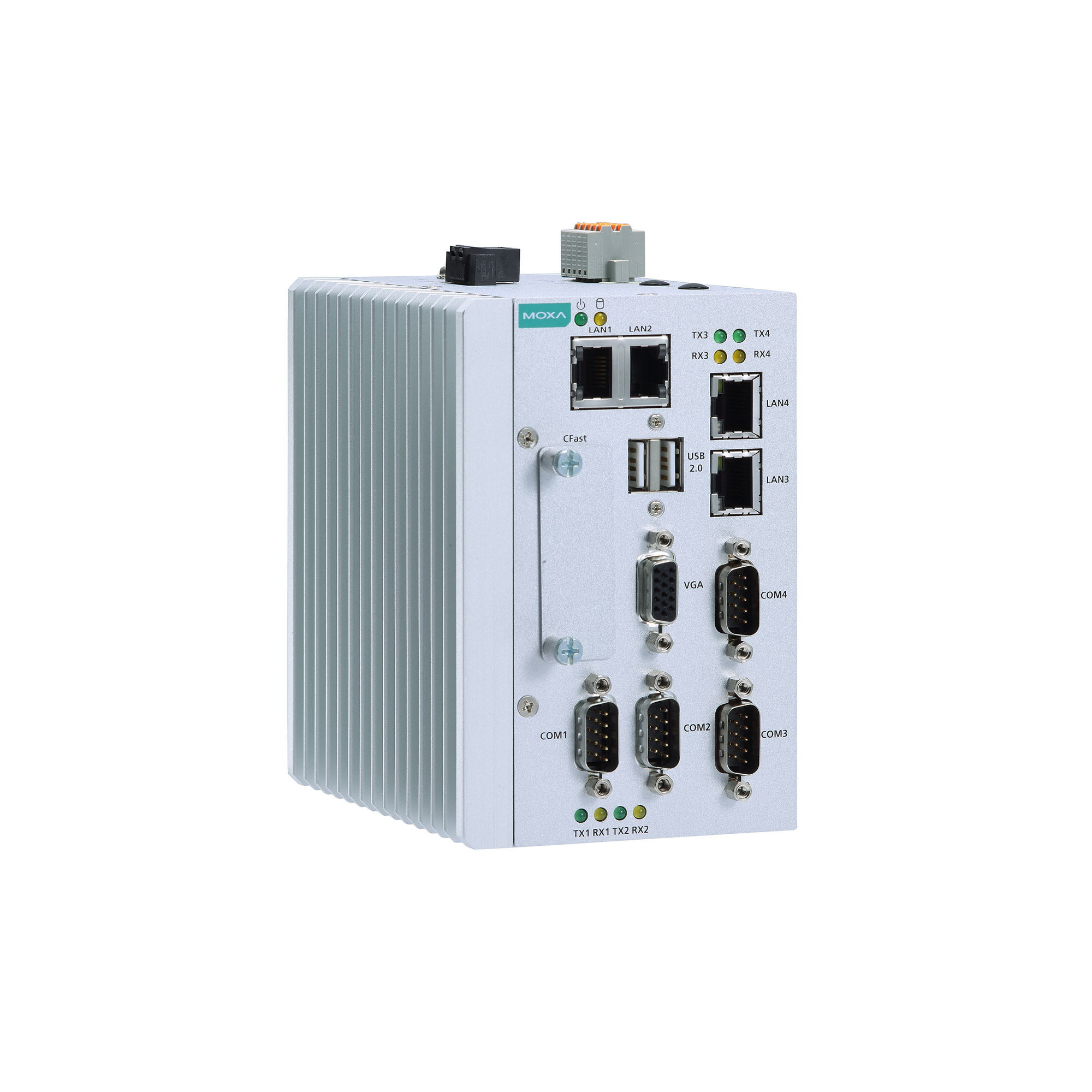

moxa-mc-1100-series-image-4-(1).jpg | Moxa

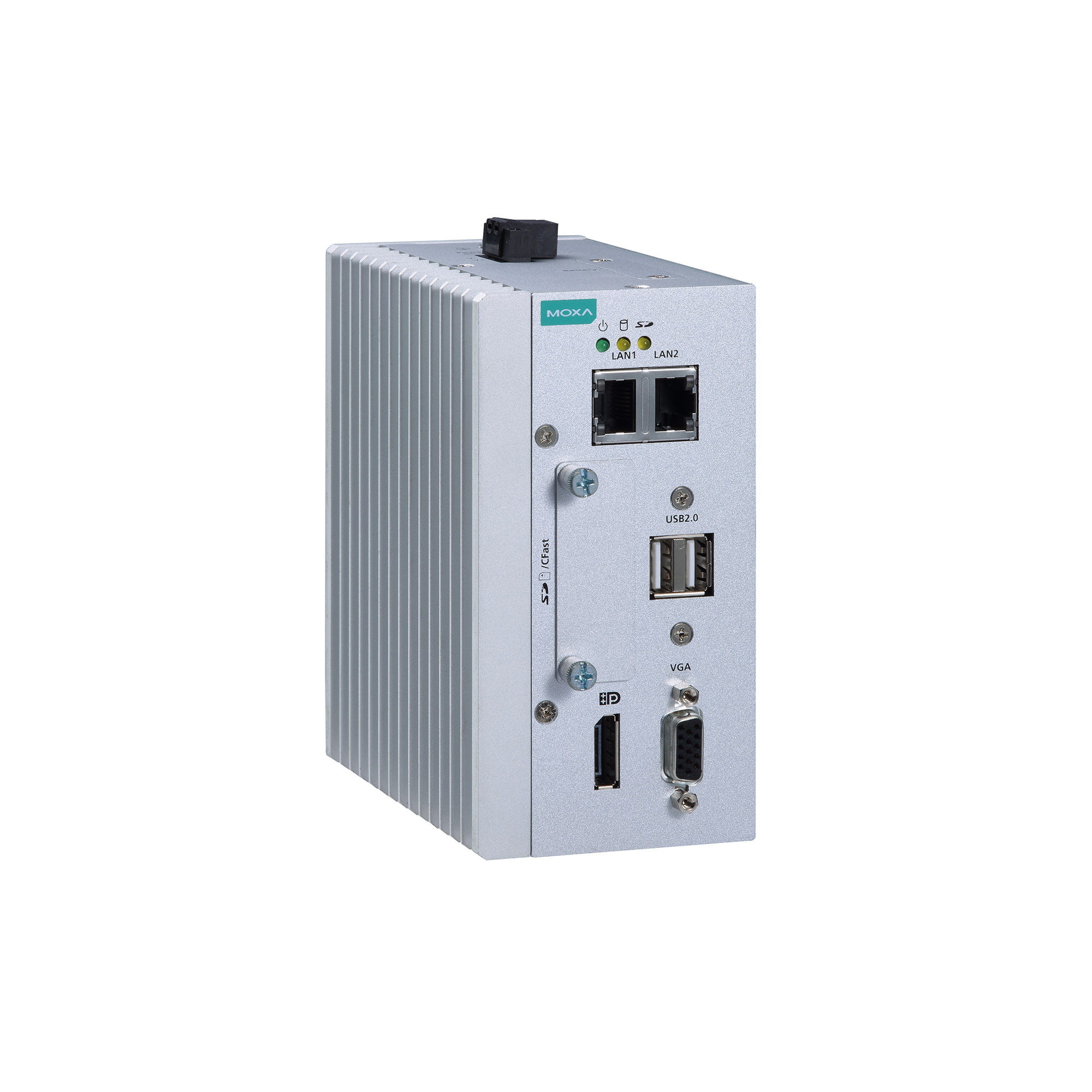

moxa-mc-1100-series-image-5-(1).jpg | Moxa

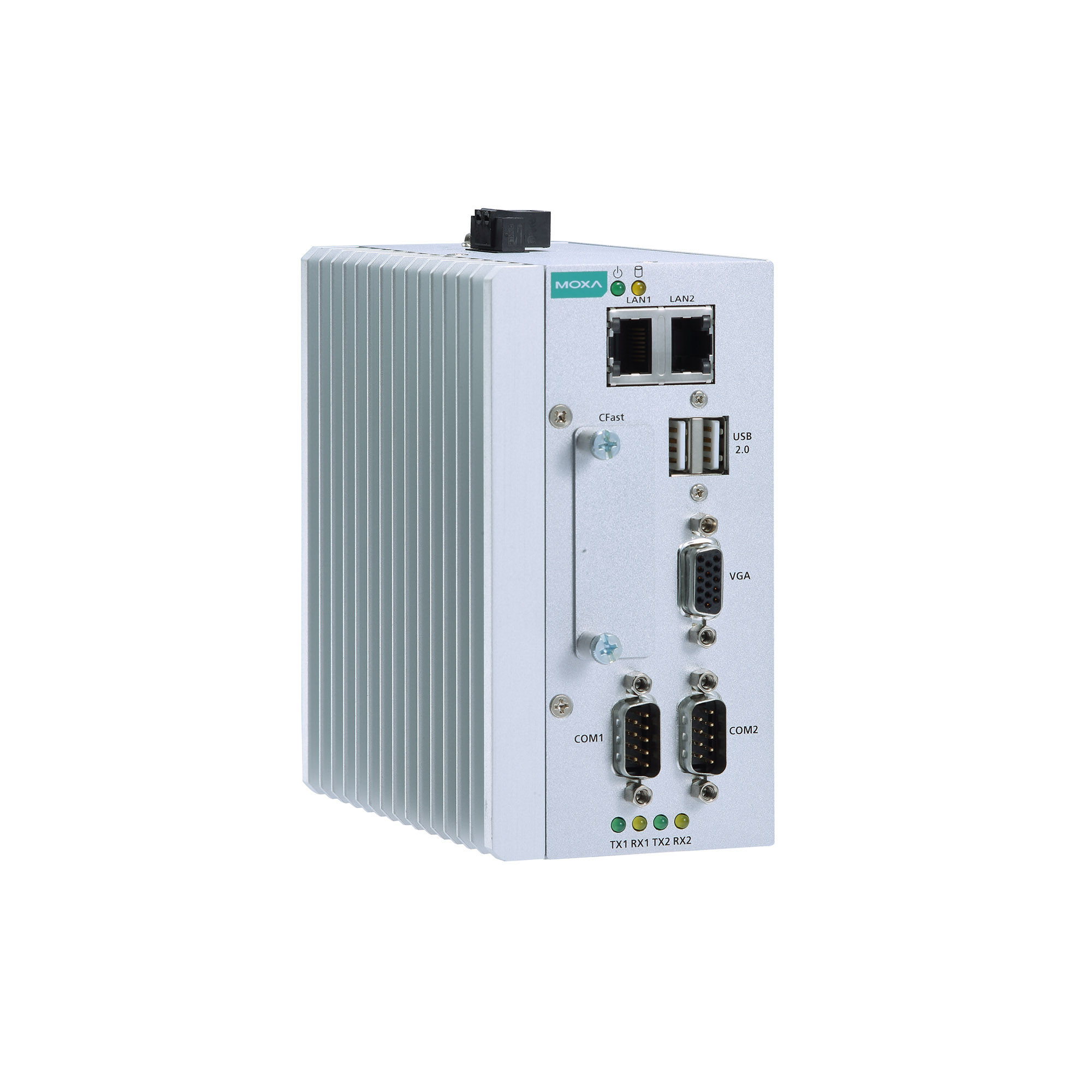

moxa-mc-1100-series-image-6-(1).jpg | Moxa

特点和优势

  • Intel Atom 四核 E3845 处理器
  • 双存储(SD 和 CFast 插槽)
  • 双独立显示输出(VGA + 显示端口)
  • 多种接口:2 个串口,4 个千兆以太网、4 个 DI、4 个 DO、2 个 USB 2.0 端口
  • Mini-PCIe 插槽,用于 Wi-Fi、3G、LTE 和 GPS
  • 12 至 36 VDC,宽范围隔离电源输入
  • 支持 -40 至 70°C 系统工作温度
  • Moxa Smart Recovery 支持系统启动故障恢复(仅限 W7E)
  • 符合海事、ATEX 和 IECEx Zone 2 标准

认证

  • moxa-dnv-gl-certification-logo-image.png | Moxa
  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-iecex-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

联系销售人员

介绍

MC-1100 系列导轨式、无风扇 x86 嵌入式计算机搭载 Intel® Atom™ E3800 系列处理器,采用可靠的 I/O 设计,可实现互联的更大限度,并支持无线模块 (Wi-Fi/3G/LTE),适用于各种通信应用。

MC-1100 支持宽温工作(-40 至 70°C),且符合安全/EMI/EMS 标准,是极端环境下的智能计算和通信的理想解决方案,包括油气田现场监测和交通。

MC-1100 系列支持 Moxa Proactive Monitoring(主动监测功能)功能,用于设备 I/O 状态监控和警报、系统温度监控和警报,以及系统电源管理。通过密切监视系统状态,可以轻松从故障中恢复系统,为您的应用提供更可靠的平台。

MC-1100 系列获得 Microsoft Azure IoT 认证。它可以利用 Microsoft 参考配置,并通过测试,可搭配 Microsoft Azure IoT 用于工业物联网应用。

想了解有关 Azure IoT 认证的更多信息,请参阅:https://catalog.azureiotsuite.com/
Moxa 获得 Azure IoT 认证的产品完整列表,请参阅:https://catalog.azureiotsuite.com/?q=moxa



外观

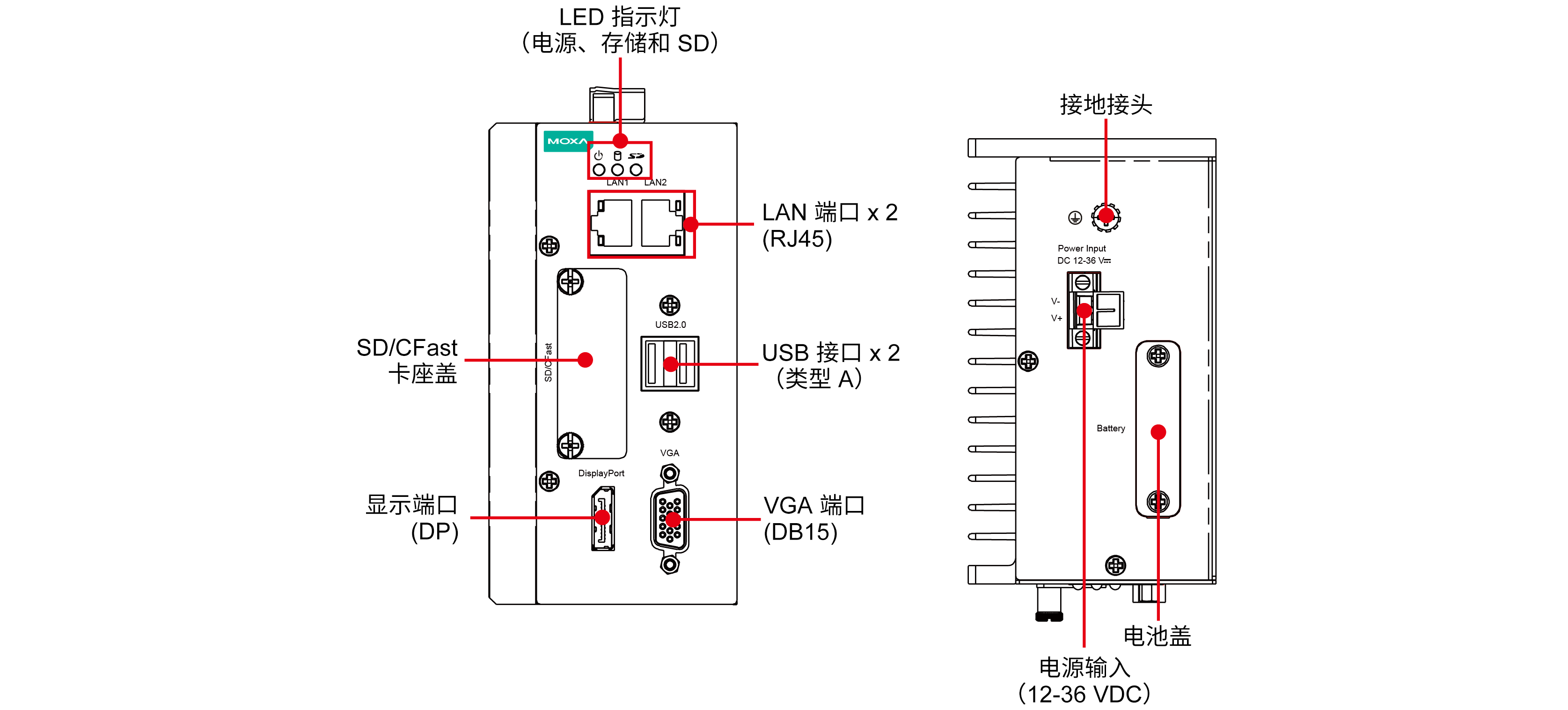

MC-1111

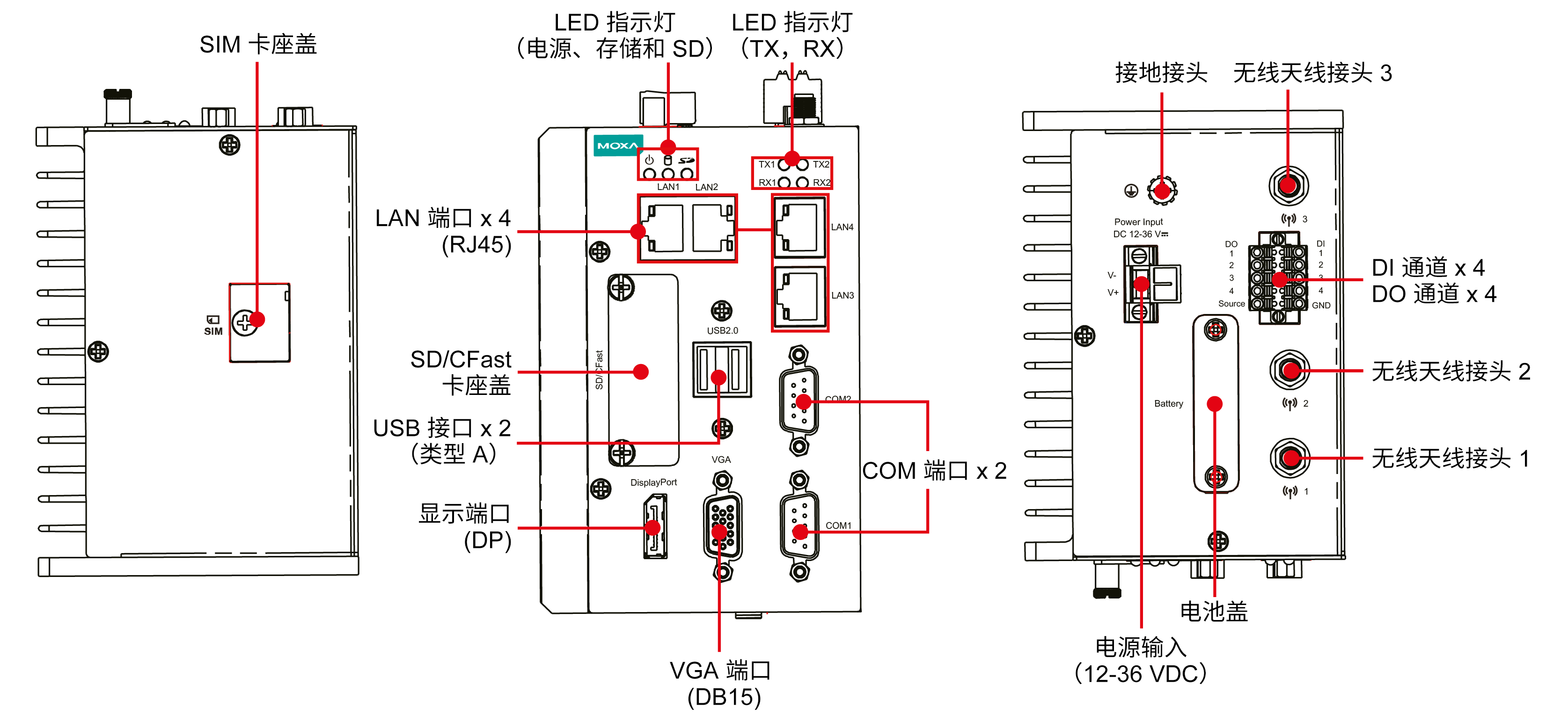

MC-1121

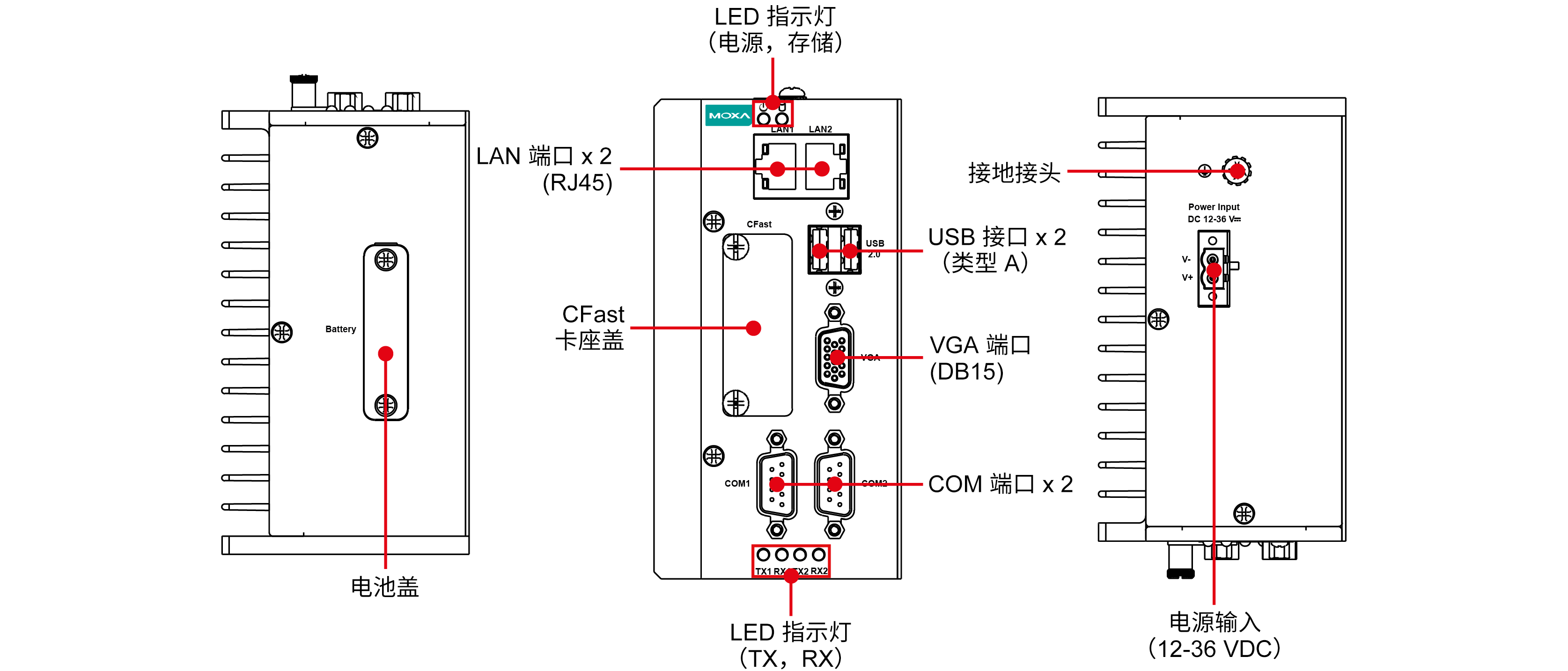

MC-1112

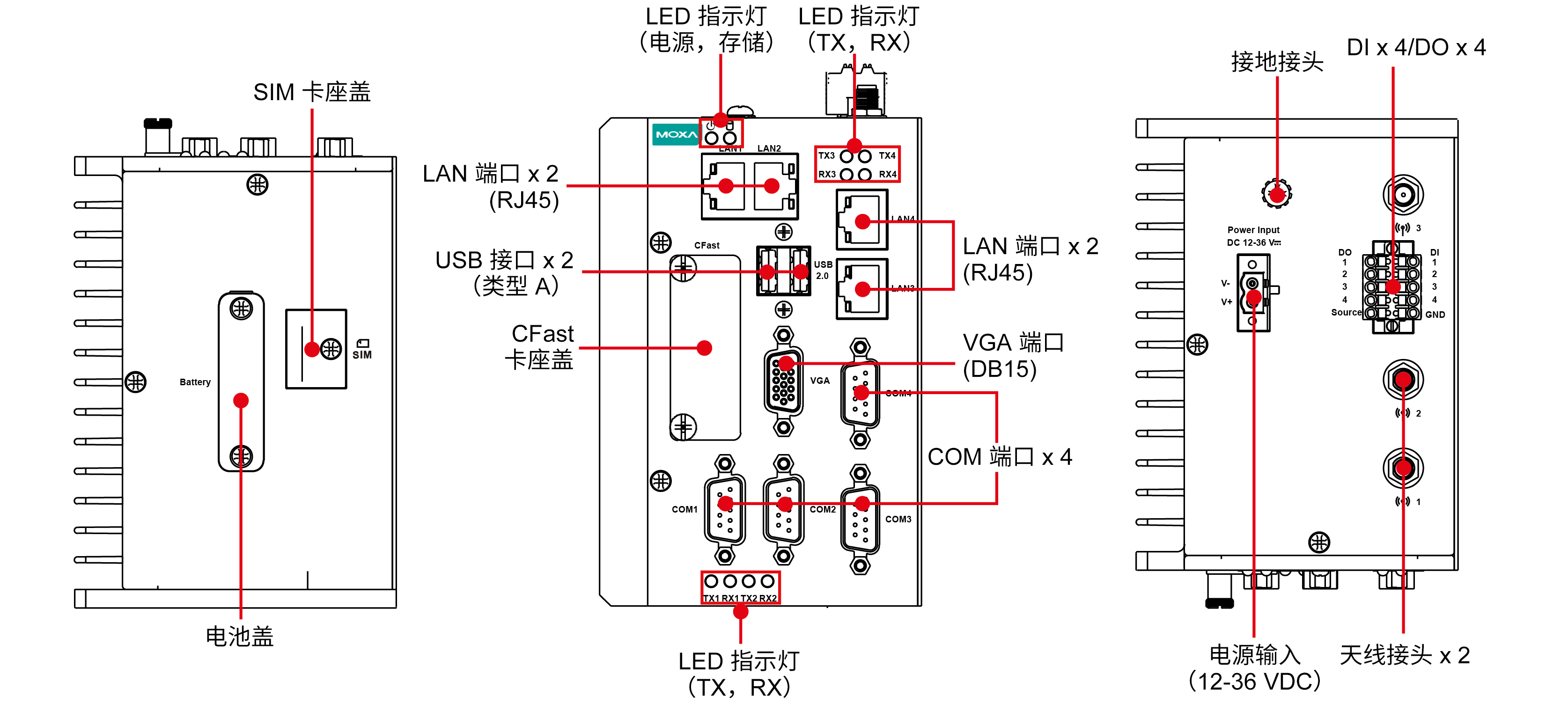

MC-1122



  • CPU

    MC-1100-E2-T 系列: Intel Atom® 处理器 E3826(1M 缓存,1.46 GHz)
    MC-1100-E4-T 系列:Intel Atom® 处理器 E3845(2M 缓存,1.91 GHz)

  • 图形控制器

    Intel® HD Graphics

  • 系统内存预装

    4 GB DDR3L

  • 系统内存插槽

    SODIMM DDR3/DDR3L 插槽 x 1

  • 支持的 OS

    Linux Debian 8(Linux 内核 v4.1)
    Windows Embedded Standard 7 (WS7E) 64 位
    Windows 10 Embedded IOT Ent 2016 LTSB

  • 存储卡槽

    所有型号:CFast x 1
    MC-1111/1121 系列:SD x 1

  • 以太网端口

    MC-1111/1112 系列:自适应 10/100/1000 Mbps 端口(RJ45 接头)x 2
    MC-1121/1122 系列:自适应 10/100/1000 Mbps 端口(RJ45 接头)x 4

  • 串口

    MC-1121/1112 系列:RS-232/422/485 端口 x 2,软件可选(DB9 公头)
    MC-1122 系列:RS-232/422/485 端口 x 4,软件可选(DB9 公头)

  • USB 2.0

    USB 2.0 接口 x 2,type A 接头

  • 数字输入

    MC-1121/1122 系列:DI x 4

  • 数字输出

    MC-1121/1122:DO x 4

  • 扩展插槽

    mPCIe 插槽 x 1

  • TPM

    TPM v1.2(仅限 MC-1122-E4-TPM-T)

  • 视频输出

    MC-1111/1121 系列:VGA x 1,显示端口 x 1
    所有型号:VGA x 1,15-pin D-sub 接头母头

  • SIM 数量

    MC-1121/1122 系列:1

  • SIM 格式

    MC-1121/1122 系列:Mini

  • 系统

    电源 x 1
    存储 x 1

  • LAN

    每个端口 2 个 (10/100/1000 Mbps)

  • 串口

    每个端口 2 个(Tx,Rx)

  • 波特率

    50 bps 至 115.2 kbps

  • 接头

    DB9 公头

  • 数据位

    5、6、7、8

  • 流量控制

    ADDC®(数据流向自动控制),用于 RS-485
    RTS/CTS、XON/XOFF

  • 隔离保护

    N/A

  • 校验位

    无、偶、奇、Space、Mark

  • 输入电压

    11.4 至 36 VDC

  • 电源接头

    接线端子(直流型号)

  • 电源功耗

    30 W(最大)

  • 自动重启触发器

    内置 WDT(看门狗定时器)

  • 外壳

    金属

  • 尺寸

    MC-1111/1112 系列:132 x 122 x 68 mm(5.2 x 4.81 x 2.68 英寸)
    MC-1121/1122 系列:132 x 122 x 87 mm(5.2 x 4.81 x 3.43 英寸)

  • 重量

    MC-1111/1112 系列:1,022 g (2.25 lb)
    MC-1121/1122 系列:1,340 g (2.95 lb)

  • 安装

    导轨式安装
    壁挂式安装(附可选套件)

  • 工作温度

    -40 至 70°C(-40 至 158°F)

  • 存储温度(含包装)

    -45 至 75°C(-49 至 167°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-8 PFMF
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-5 Surge:电源:1 kV;信号:1 kV
    IEC 61000-4-4 EFT:电源:2 kV;信号:1 kV

  • 危险环境

    ATEX Zone 2
    Class I Division 2
    IECEx Zone 2

  • 海事

    DNV-GL
    IEC 60945

  • 射频

    FCC

  • 安全

    UL 60950-1

软件、固件和驱动程序

筛选

名称 类型 版本 操作系统 发布日期
Utility for MC-1112-E4-T (SerialInterface tool)
215.9 KB
管理工具 v1.0
  • Windows 10 Enterprise LTSB
2019年6月12日 2019年6月12日 发布说明
Utility for MC-1122-E4-T (SerialInterface tool)
215.9 KB
管理工具 v1.0
  • Windows 10 Enterprise LTSB
2019年6月12日 2019年6月12日 发布说明
Utility for MC-1100 Series (Tools for Windows Embedded Standard 7)
203.3 MB
管理工具 v1.1
  • Windows Embedded Standard 7
2019年3月19日 2019年3月19日
Firmware for MC-1100 Series (Linux)
635.3 MB
固件 v2.0
  • Debian 9.x
2019年3月5日 2019年3月5日 发布说明
Firmware for MC-1100 Series (Linux)
709.6 MB
固件 v1.1
  • Debian 8.x
2017年4月19日 2017年4月19日 发布说明
Utility for MC-1100 Series (Tools for Windows Embedded Standard 7)
18.4 MB
管理工具 v1.0
  • Windows 7
2016年6月29日 2016年6月29日
Driver for MC-1100 Series (Linux)
215.7 KB
驱动程序 v1.0
  • Debian 8.x
2016年6月29日 2016年6月29日
Driver for MC-1100 Series (expansion module for Windows 7)
108.6 MB
驱动程序 v1.0
  • Windows Embedded Standard 7
2016年6月29日 2016年6月29日
Driver for MC-1100 Series (Peripheral for Windows 7)
349.9 MB
驱动程序 v1.0
  • Windows Embedded Standard 7
2016年6月29日 2016年6月29日
Software Package for MC-1100 Series (Cellular Module)
428.0 KB
软件包 v1.0
  • Debian 8.x
2016年6月29日 2016年6月29日
Software Package for MC-1100 Series (Linux example code)
3.0 KB
软件包 v1.0
  • Debian 8.x
2016年6月29日 2016年6月29日
Software Package for MC-1100 Series (Windows 7 example code for MC-1111/1121)
9.6 MB
软件包 v1.0
  • Windows 7
2016年6月29日 2016年6月29日
Software Package for MC-1100 Series (Windows 7 example code for MC-1112/1122)
10.5 MB
软件包 v1.0
  • Windows 7
2016年6月29日 2016年6月29日
Utility for MC-1100 Series (SetInterface for Linux)
4.1 KB
管理工具 v1.0
  • Debian 8.x
2016年6月29日 2016年6月29日
Software Package for MC-1100 Series (Proactive Monitoring example)
317.9 KB
软件包 v1.5
  • Windows 7
2016年6月29日 2016年6月29日

支持文件

名称 类型 语言 版本 发布日期
MC-1100 系列产品资料表
3.8 MB
产品资料表 中文 v1.1 2019年4月1日 2019年4月1日
Manual for MC-1100 Series (Hardware)
6.6 MB
手册 英文 v4.0 2019年3月14日 2019年3月14日
Compatibility Guide for MC-1100 Series
619.6 KB
兼容性指南 英文 v2.3 2019年2月19日 2019年2月19日
QIG for MC-1100 Series
1.3 MB
QIG 英文 v3.0 2018年3月7日 2018年3月7日
Manual for MC-1100 Series (Linux)
2.5 MB
手册 英文 v1.0 2017年5月11日 2017年5月11日

可用型号 (10)

显示图片
moxa-mc-1111-e2-t-image.jpg | MoxaMC-1111-E2-Tmoxa-mc-1111-e4-t-image.jpg | MoxaMC-1111-E4-Tmoxa-mc-1121-e2-t-image.jpg | MoxaMC-1121-E2-Tmoxa-mc-1121-e4-t-image.jpg | MoxaMC-1121-E4-T
CPUIntel Atom® E3826Intel Atom® E3845Intel Atom® E3826Intel Atom® E3845
RAM4 GB4 GB4 GB4 GB
存储卡槽1 x CFast
1 x SD
1 x CFast
1 x SD
1 x CFast
1 x SD
1 x CFast
1 x SD
OS 预装
LAN/串口2/–2/–4/24/2
USB 2.02222
视频输出1 x VGA
1 x DP
1 x VGA
1 x DP
1 x VGA
1 x DP
1 x VGA
1 x DP
接口扩展1 x mPCIe1 x mPCIe
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-mc-1121-e4-t-w7e-image.jpg | MoxaMC-1121-E4-T-W7Emoxa-mc-1112-e2-t-image.jpg | MoxaMC-1112-E2-Tmoxa-mc-1112-e4-t-image.jpg | MoxaMC-1112-E4-Tmoxa-mc-1122-e2-t-image.jpg | MoxaMC-1122-E2-T
CPUIntel Atom® E3845Intel Atom® E3826Intel Atom® E3845Intel Atom® E3826
RAM4 GB4 GB4 GB4 GB
存储卡槽1 x CFast (32 GB preinstalled)
1 x SD
1 x CFast1 x CFast1 x CFast
OS 预装WS7E
LAN/串口4/22/22/24/4
USB 2.02222
视频输出1 x VGA
1 x DP
1 x VGA1 x VGA1 x VGA
接口扩展1 x mPCIe1 x mPCIe
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-mc-1122-e4-t-image.jpg | MoxaMC-1122-E4-Tmoxa-mc-1122-e4-tpm-t-image.jpg | MoxaMC-1122-E4-TPM-T
CPUIntel Atom® E3845Intel Atom® E3845
RAM4 GB4 GB
存储卡槽1 x CFast1 x CFast
OS 预装
LAN/串口4/44/4
USB 2.022
视频输出1 x VGA1 x VGA
接口扩展1 x mPCIe1 x mPCIe
添加到报价查看收藏夹添加到报价查看收藏夹

添加至收藏夹

MC-1100 系列

MC-1111-E2-T

moxa-mc-1111-e2-t-image.jpg | Moxa

Buy online from our distributors

MC-1100 系列

MC-1111-E4-T

moxa-mc-1111-e4-t-image.jpg | Moxa

Buy online from our distributors

MC-1100 系列

MC-1121-E2-T

moxa-mc-1121-e2-t-image.jpg | Moxa

Buy online from our distributors

MC-1100 系列

MC-1121-E4-T

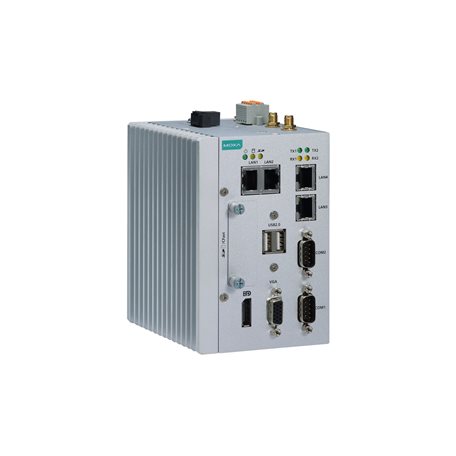

moxa-mc-1121-e4-t-image.jpg | Moxa
