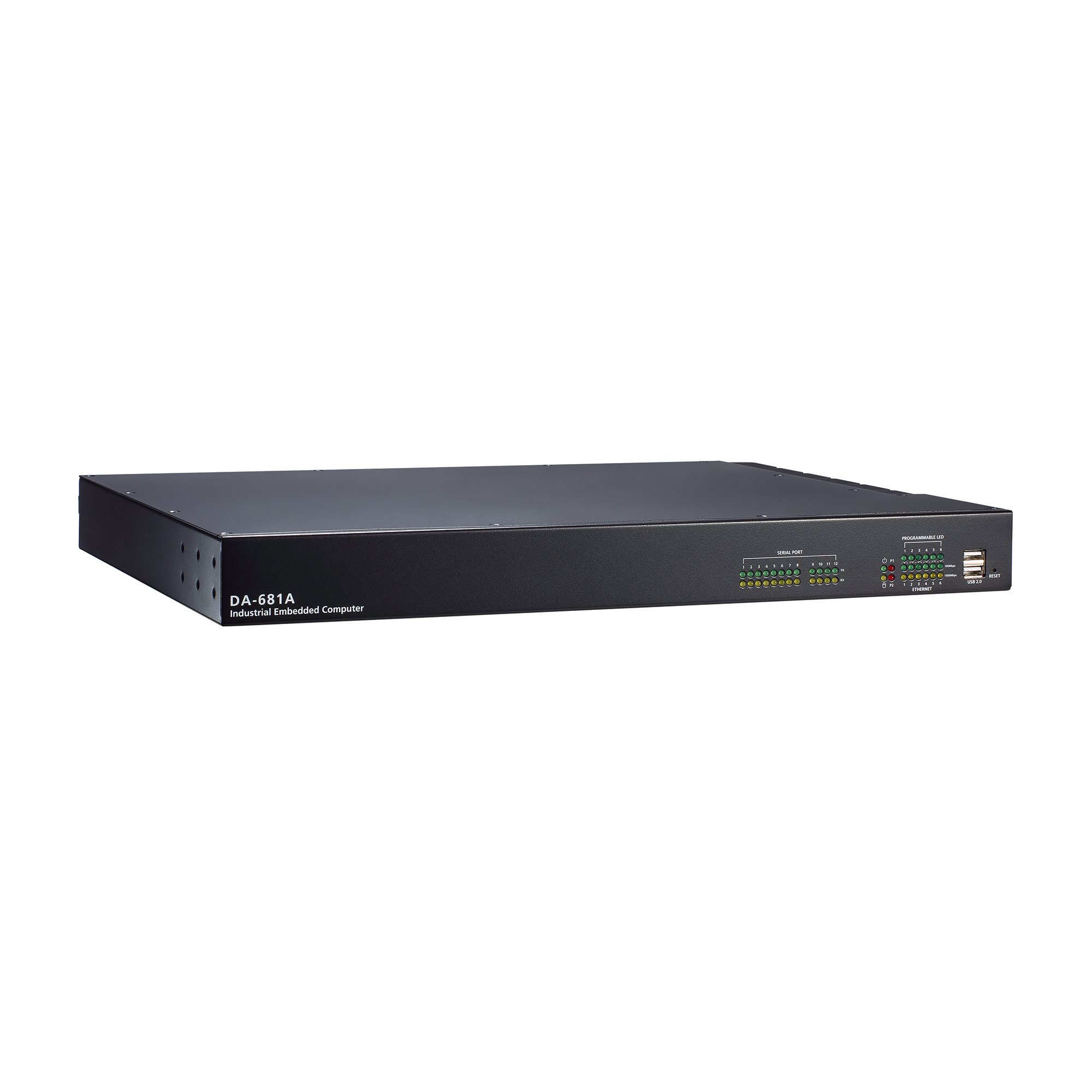

DA-681A-I-WL1 系列

x86 1U 19 英寸机架式计算机,配备 Intel® Celeron® 4305UE 2.0 GHz 处理器、6 个以太网端口、2 个 RS-232/422/485 隔离串口、10 个 RS-485 隔离串口、1 个 VGA 端口,1 个 用于安装 mSATA 的 mPCIe 插槽、4 个 USB 端口,-25 至 55°C 工作温度

moxa-da-681a-i-wl1-series-image-(1).jpg | Moxa
moxa-da-681a-i-wl1-series-image-1-(1).jpg | Moxa
moxa-da-681a-i-wl1-series-image-2-(1).jpg | Moxa
moxa-da-681a-i-wl1-series-image-3-(1).jpg | Moxa
moxa-da-681a-i-wl1-series-image-4-(1).jpg | Moxa
moxa-da-681a-i-wl1-series-image-5-(1).jpg | Moxa

特点和优势

  • 第 8 代 Intel® Celeron® 4305UE 2.0 GHz 处理器
  • 1 个内置 DDR4 内存插槽
  • 1 个 mSATA 用于安装 OS,1 个 2.5 英寸 HDD 或 SSD 存储扩展
  • 6 个千兆以太网端口,支持网络冗余
  • 2 个 USB 3.0 和 2 个 USB 2.0 端口,用于连接高速周边设备
  • 2 个带隔离的 RS-232/422/485 和 10 个带隔离的 RS-485 端口
  • 支持 100 至 240 VAC 和 100 至 240 VDC 电源输入(提供单电源和双电源型号)

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

DA-681A-I-WL1 系列机架式嵌入式计算机搭载Intel® Celeron® 4305UE 2.0 GHz 处理器,配有 1 个 VGA 端口、4 个 USB 端口、6 个千兆以太网端口、2 个 RS/232/422/485 三合一隔离串口和 10 个 RS-485 隔离串口。DA-681A-I-WL1 配备一个 mSATA 存储插槽,用于安装操作系统。这款产品还配有带 2 kV 数字隔离保护的串口,以保障严苛工业环境下通信的可靠性。

DA-681A-I-WL1 专为控制、监控、数据采集和协议转换应用而设计。 高接口密度和坚固的设计使其适用于工业自动化应用,如电力自动化、可再生能源和储能。



外观

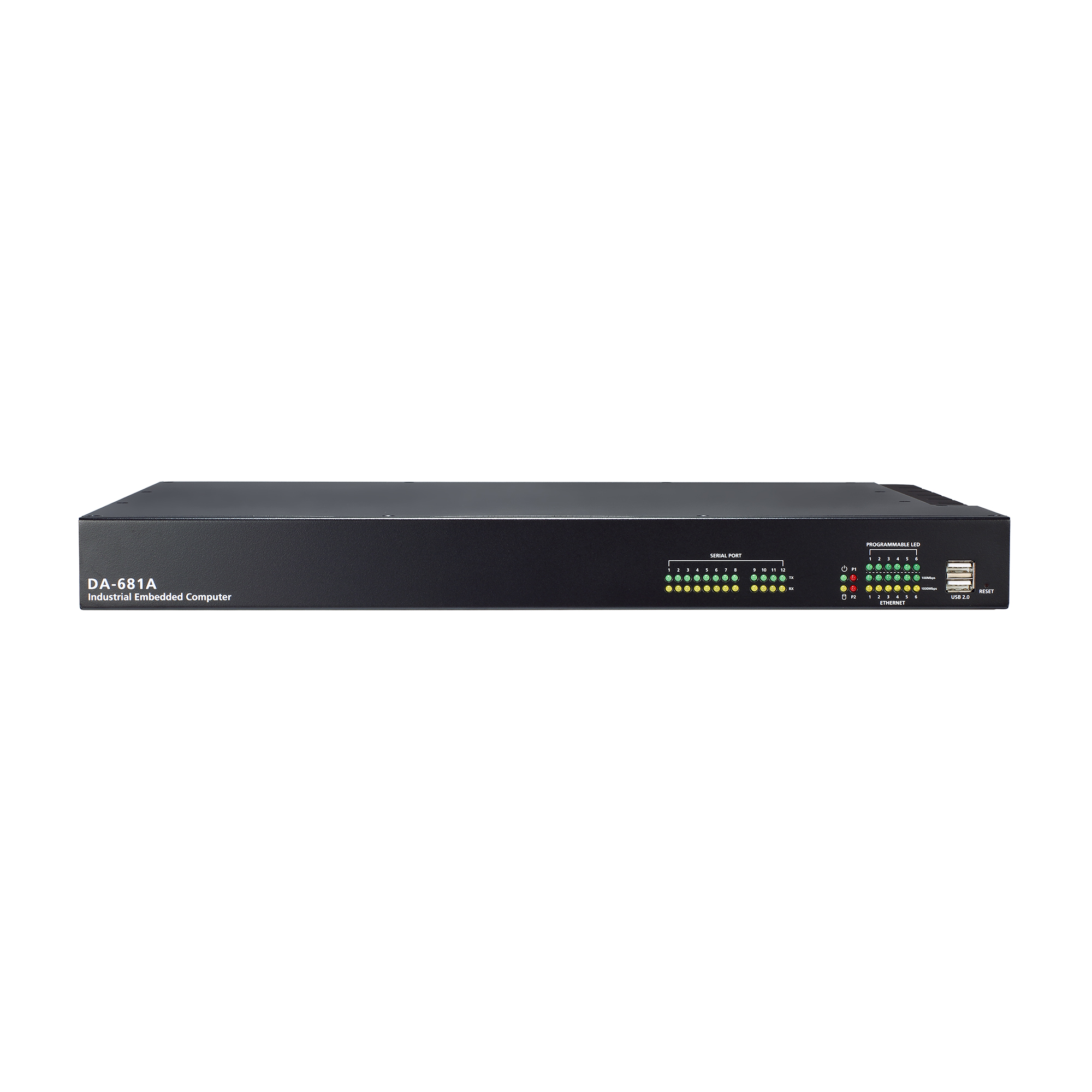

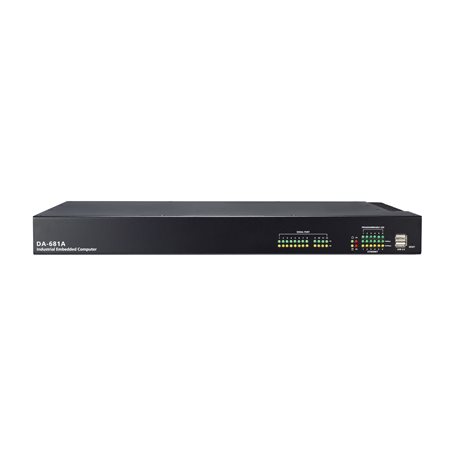

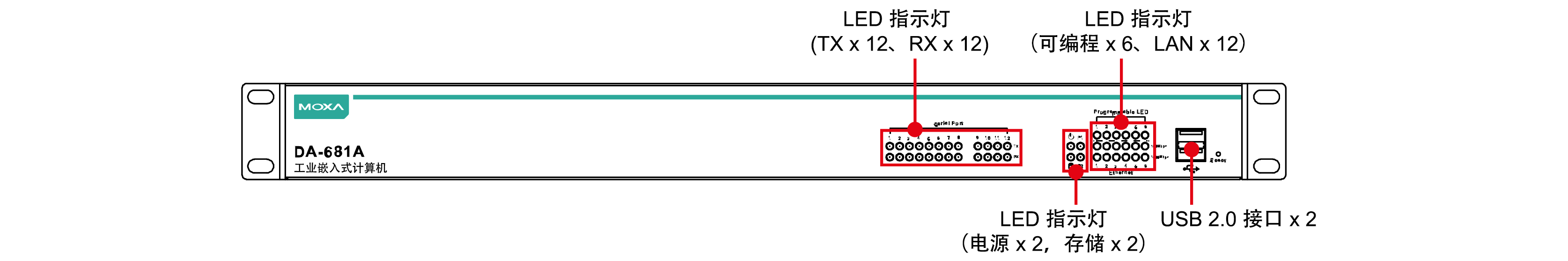

前视图

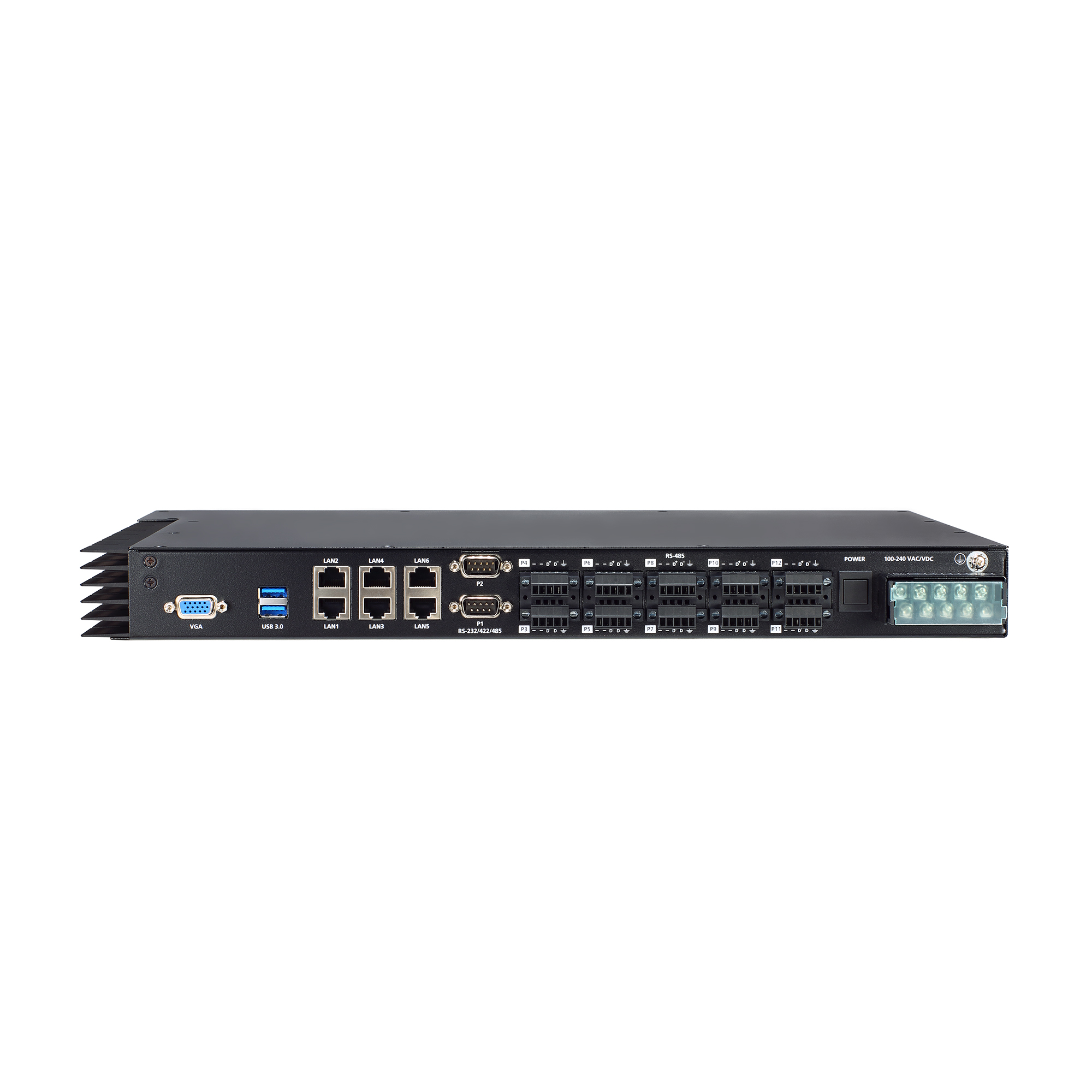

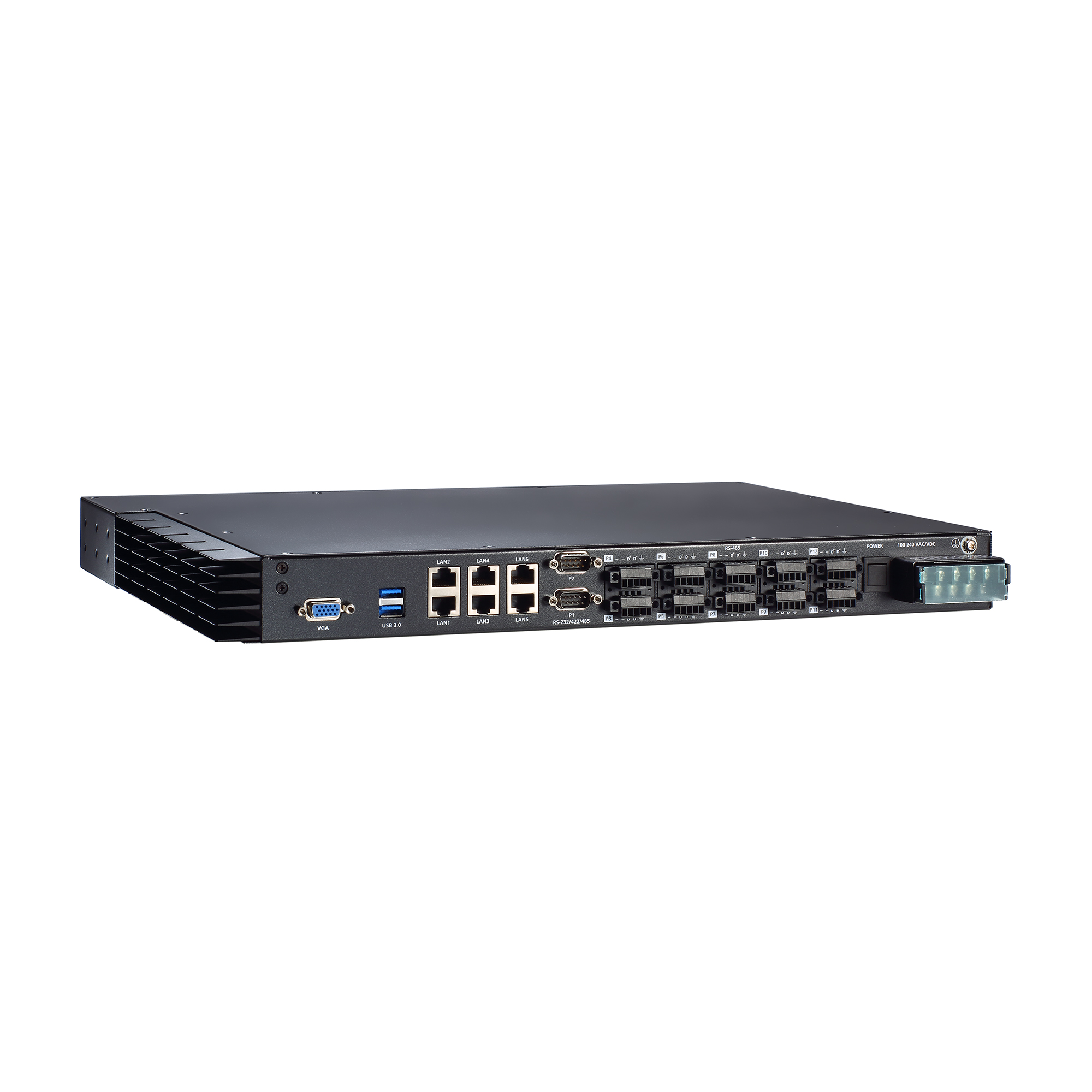

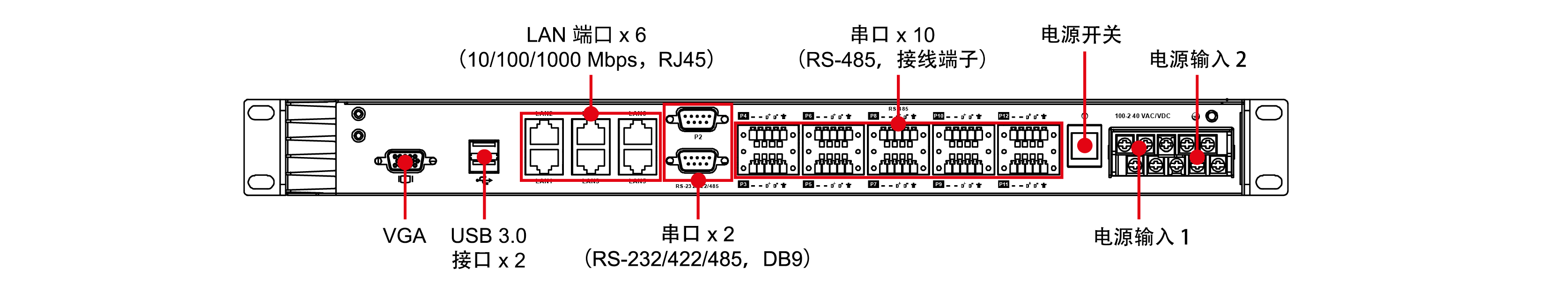

后视图



  • CPU

    Intel® Celeron® 4305UE 处理器(2M 缓存,2 Ghz)

  • 图形控制器

    Intel® HD Graphics

  • 存储卡槽

    2.5 英寸 HDD/SSD 插槽 x 1
    mSATA x 1

  • 系统内存插槽

    SODIMM DDR4 插槽 x 1,最大 16 GB

  • 支持的 OS

    Linux Debian 10(内核 4.19),64 位
    Windows10 IoT Enterprise LTSC 1809,64 位

    注意:标准型号中未预装 OS;其只能以自定义安装的形式包含在内。

  • 以太网端口

    自适应 10/100/1000 Mbps 端口(RJ45 接头)x 6

  • USB 3.0

    USB 3.0 接口 x 2,type A 接头
    (后面板端口)

  • USB 2.0

    USB 2.0 接口 x 2,type A 接头
    (前面板端口)

  • 串口

    RS-232/422/485 端口 x 2,软件可选(DB9 公头)
    RS-485 端口 x 10,软件可选(接线端子)

  • 视频输入

    VGA x 1,15-pin D-sub 接头(母头)

  • 系统

    电源 x 1
    存储 x 1
    可编程 x 6

  • LAN

    每个端口 2 个 (10/100/1000 Mbps)

  • 波特率

    50 bps 至 115.2 kbps

  • 数据位

    5、6、7、8

  • 隔离保护

    2 kV

  • 校验位



  • 停止位

    1、1.5、2

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    TxD+、TxD-、RxD+、RxD-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    TxD+、TxD-、RxD+、RxD-、GND

  • 工作电压

    DA-681A-I-SP-WL1:单输入
    DA-681A-I-DPP-WL1: 双输入
    100 至 240 VDC、100 至 240 VAC
    (自动范围为 47 至 63 Hz,最大 1.05 A)
    100 至 240 VAC
    (接线端子,最大 0.7 A)

  • 电源键

    开/关(后面板)
    复位按钮(前面板)

  • 电源功耗

    70 W(最大值)

  • 外壳

    金属

  • 尺寸(无挂耳)

    440 x 315 x 45 mm(17.32 x 12.40 x 1.77 英寸)

  • 重量

    4,416 g (9.74 lb)

  • 安装

    19 英寸机架式安装

  • 工作温度

    -25 至 55°C(-13 至 131°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:8 kV;空气:15 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:4 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:4 kV,信号:4 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8:100 A/m
    IEC 61000-4-9IEC 61000-4-10
    IEC 61000-4-11
    IEC 61000-4-18

  • 安全

    UL 62368-1

  • 绿色产品

    RoHS、CRoHS、WEEE

软件、固件和驱动程序

筛选

名称 类型 校驗和 版本 操作系统 发布日期
Utility for DA-681A-I-WL1 Series (Windows 10 IoT Enterprise LTSC 2019)
16.5 KB
管理工具
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2019
2024年2月29日 2024年2月29日 发布说明

支持文件

名称 类型 语言 版本 发布日期
Manual for DA-681A-I-WL1 Series (hardware)
3.3 MB
手册 英文 v1.0 2024年2月19日 2024年2月19日
DA-681A-I-WL1 系列产品资料表
2.6 MB
产品资料表 中文 v1.3 2024年2月19日 2024年2月19日

可用型号 (2)

显示图片
DA-681A-I-SP-WL1DA-681A-I-DPP-WL1
CPUIntel® Celeron® 4305UEIntel® Celeron® 4305UE
电源输入
100 ~ 240 VAC/VDC
单电源双电源
工作温度-25 ~ 55°C-25 ~ 55°C
