UC-8100 系列

ARM 架构无线导轨式工业计算机，带 2 个串口和 2 个 LAN 端口

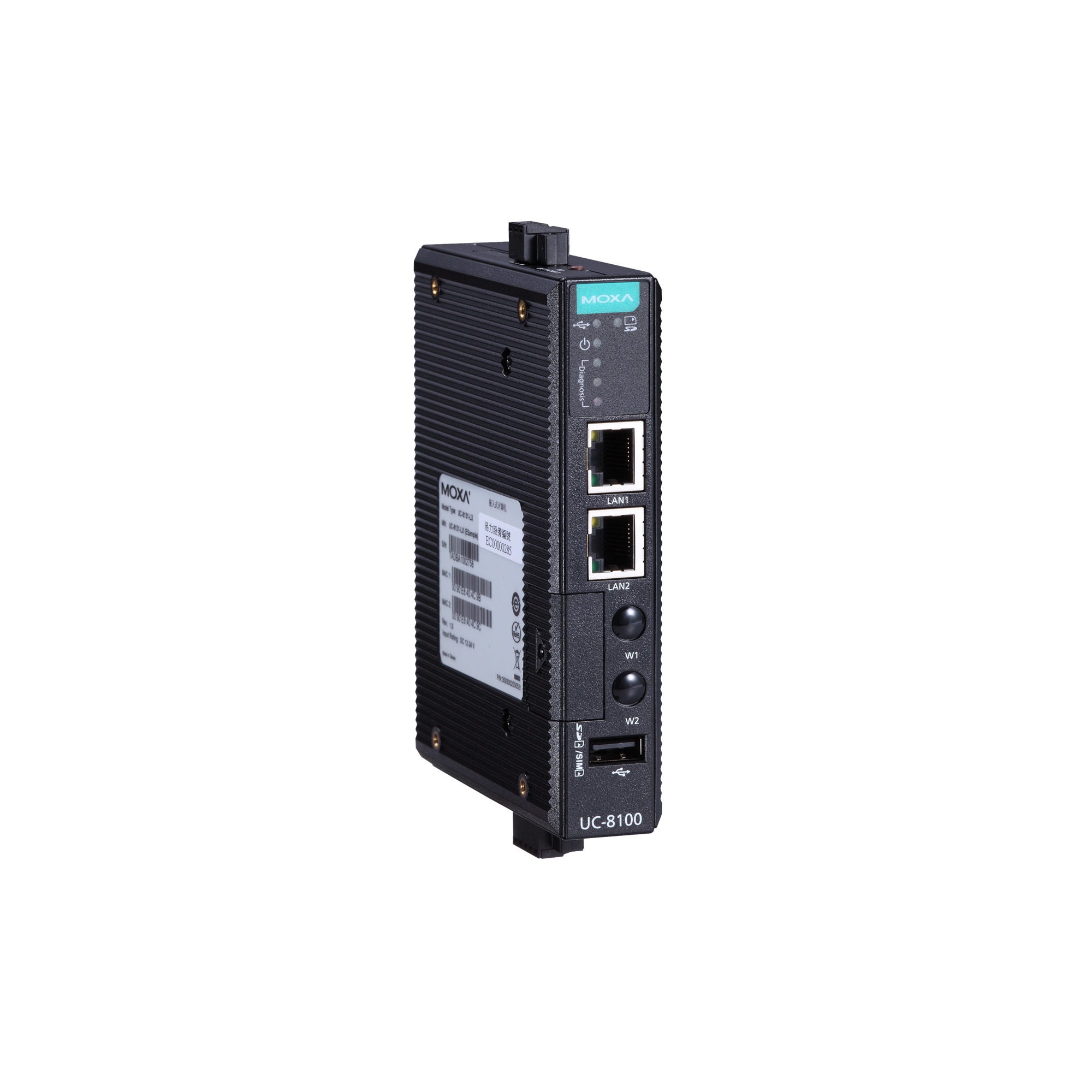

moxa-uc-8100-series-image-1-(1).jpg | Moxa

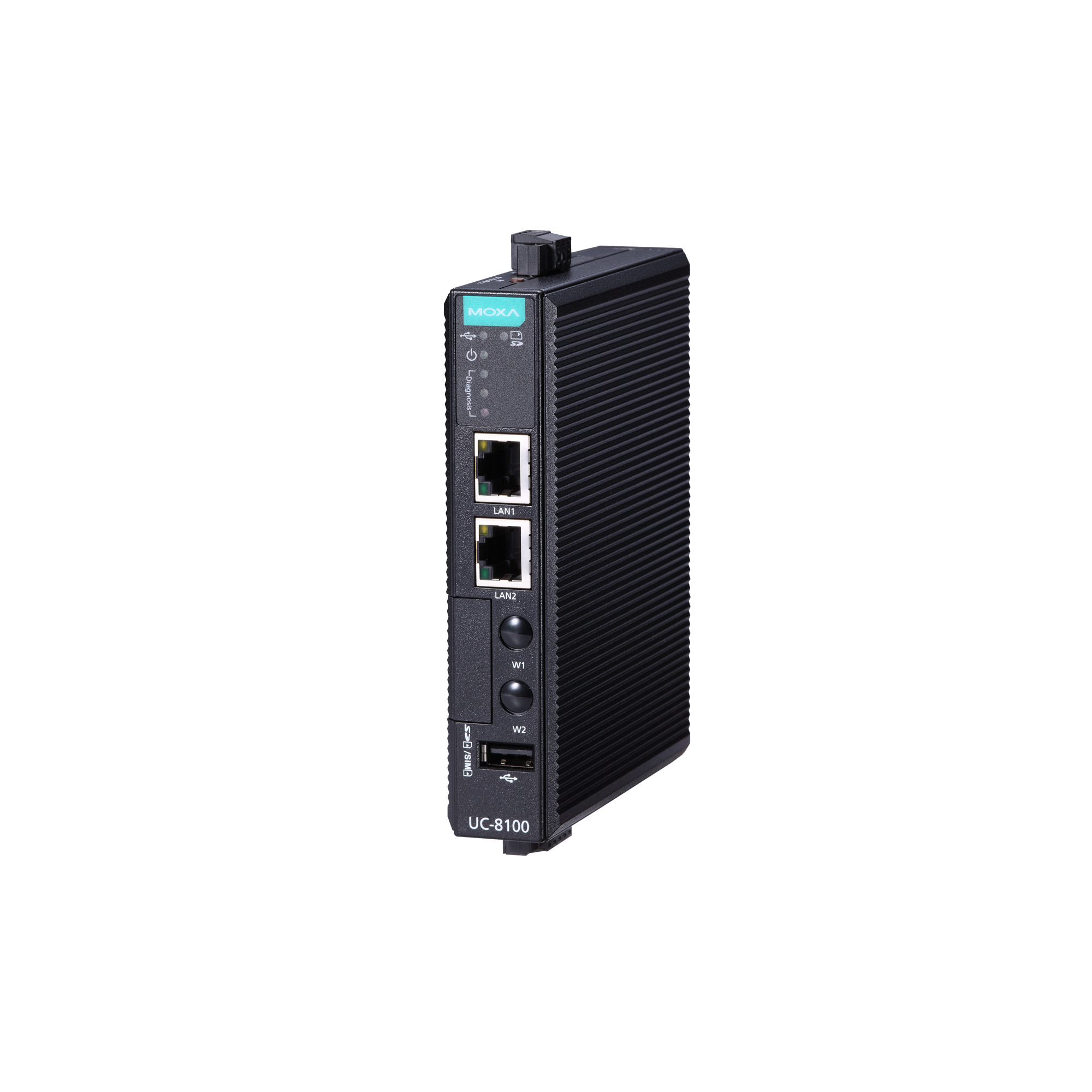

moxa-uc-8100-series-image-2-(1).jpg | Moxa

特点和优势

  • Armv7 Cortex-A8 300/600/1000 MHz 处理器
  • 2 个自适应 10/100 Mbps 以太网端口
  • 丰富的可编程 LED 和可编程按钮，便于安装和维护
  • Debian 9 开放平台
  • 网络安全功能

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

UC-8100 计算平台专为嵌入式数据采集应用而设计。这款计算机配备 1 个或 2 个 RS-232/422/485 串口、2 个 10/100 Mbps 以太网端口，以及 1 个支持蜂窝模块的 mini PCIe 插槽。多功能通信功能使用户能够有效地将 UC-8100 应用于各种复杂的通信解决方案。

UC-8100 搭载 Cortex-A8 ARM 处理器，该处理器针对能源监控系统进行了优化，但仍适用于广泛的各种工业解决方案。通过灵活的接口选项，这款微型嵌入式计算机是现场数据采集和处理的可靠安全网关，也是许多大规模部署可用的强大通信平台。



外观

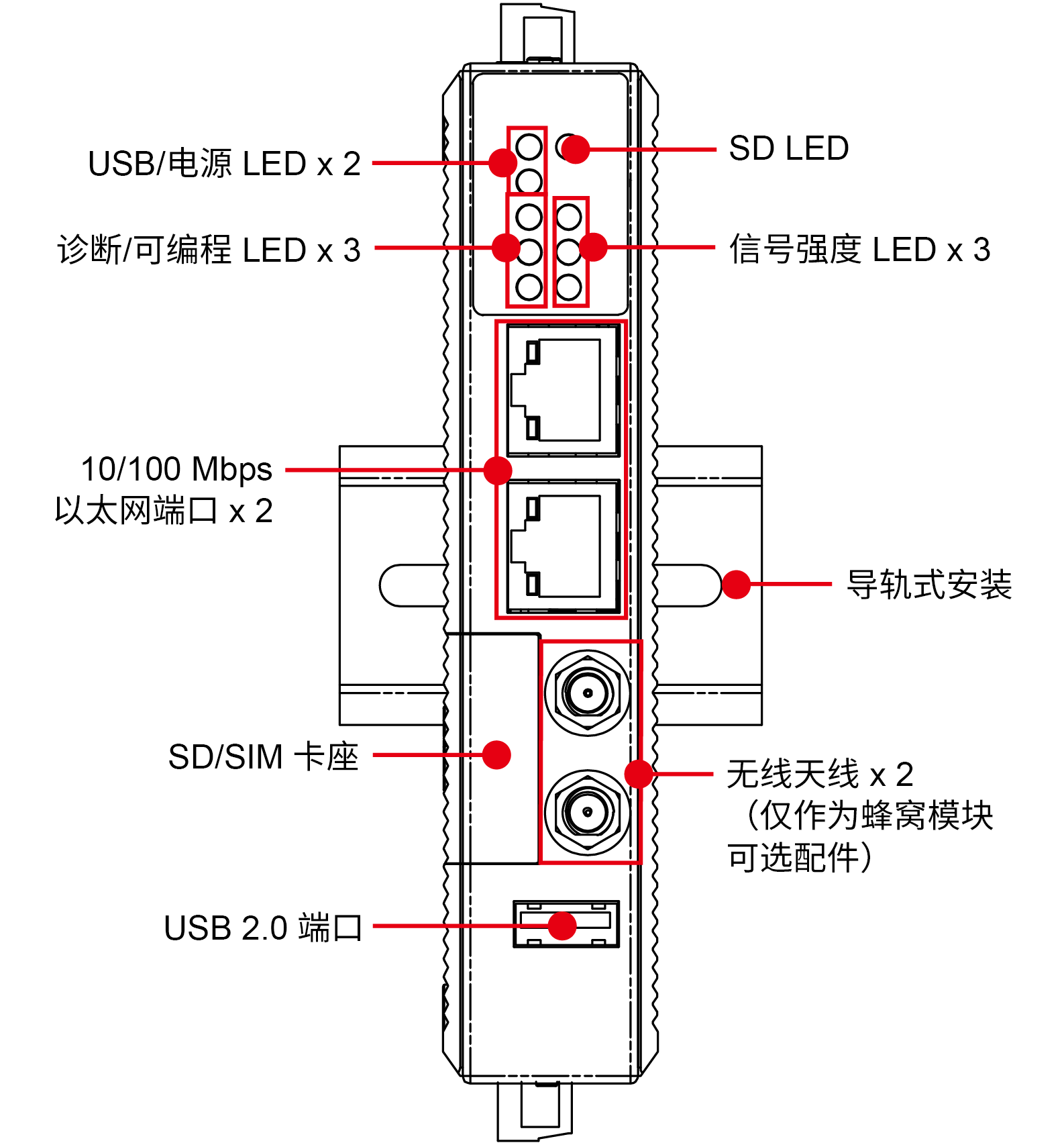

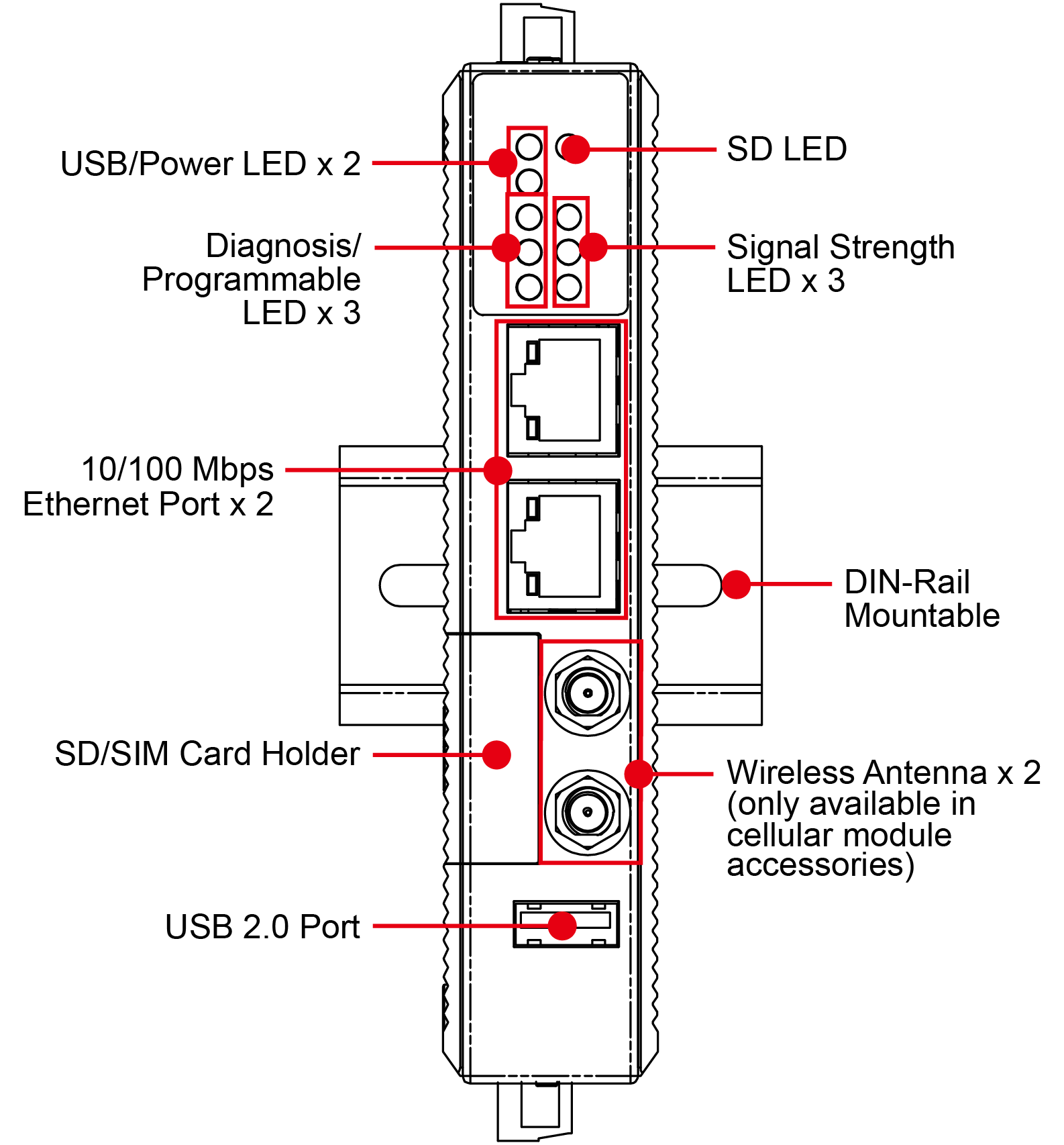

前视图

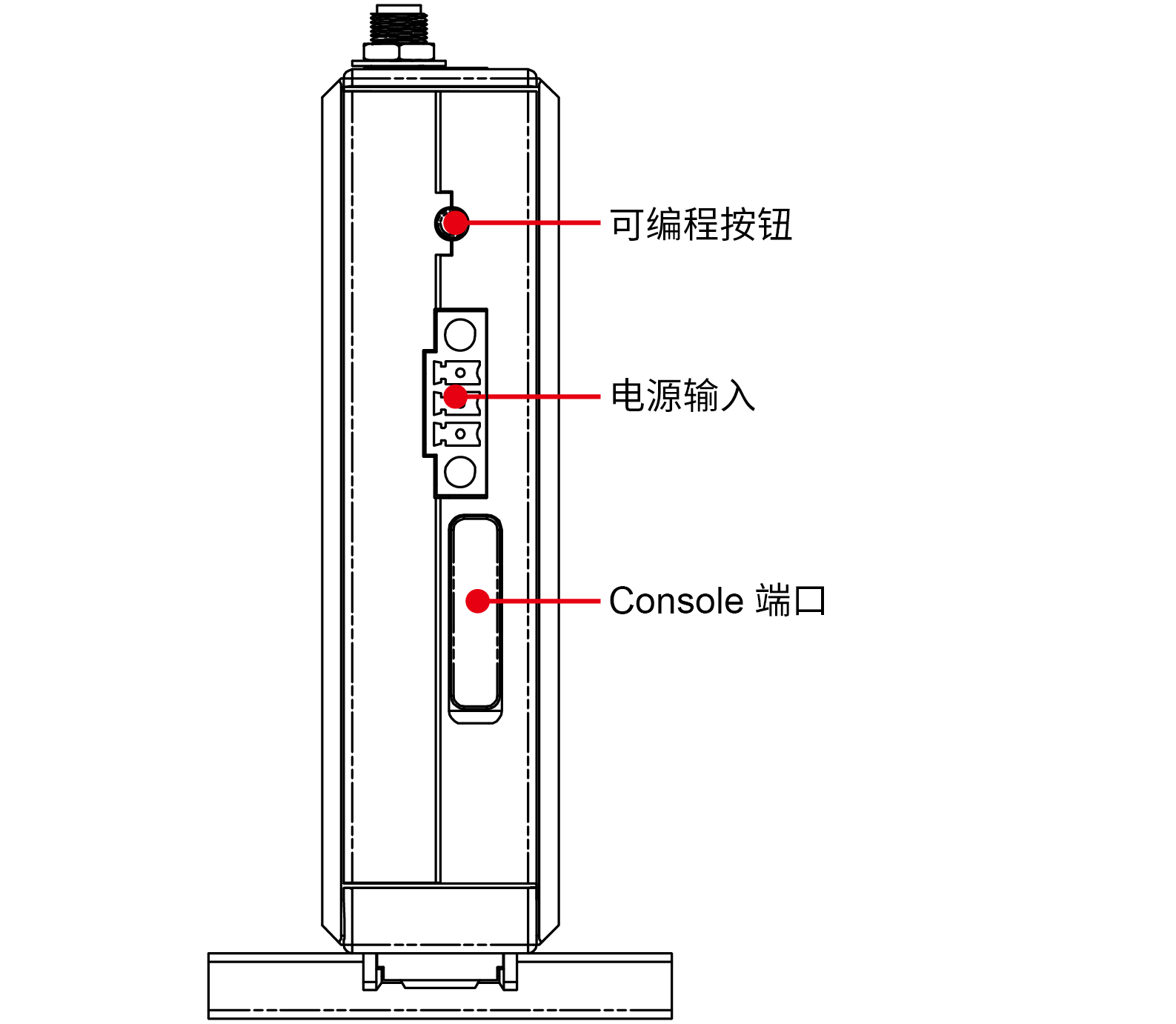

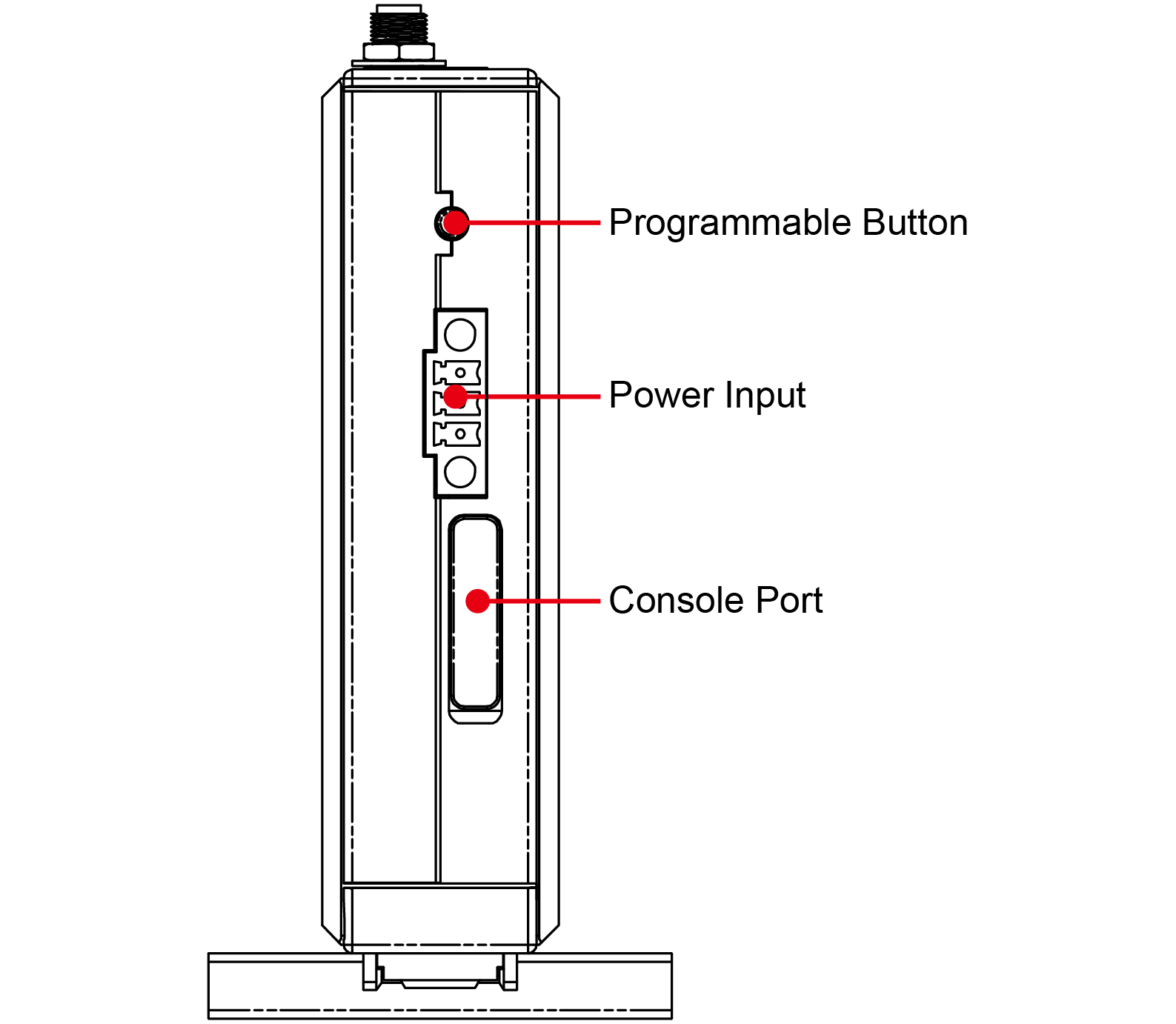

俯视图

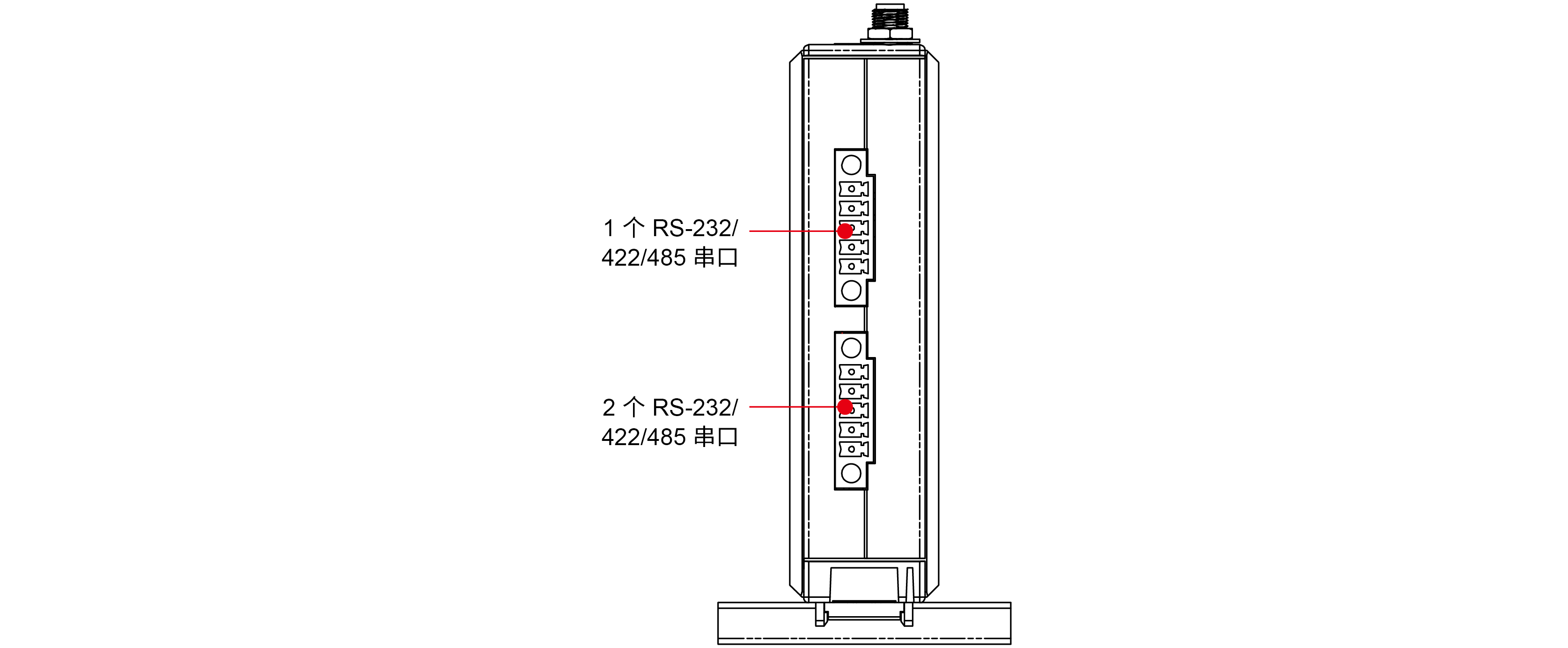

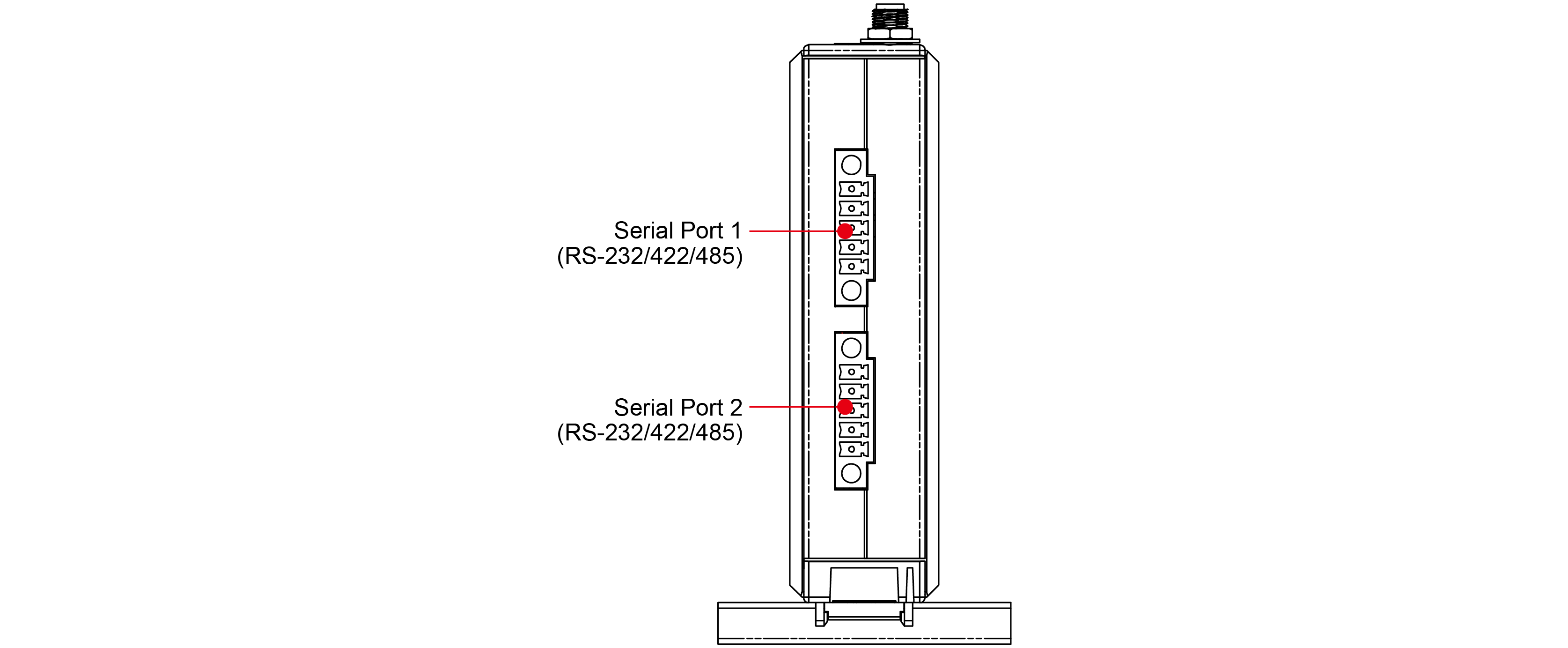

仰视图



  • CPU

    UC-8131-LX：Armv7 Cortex-A8 300 MHz
    UC-8132-LX：Armv7 Cortex-A8 300 MHz
    UC-8162-LX：Armv7 Cortex-A8 600 MHz
    UC-8112-LX：Armv7 Cortex-A8 1 GHz

  • DRAM

    UC-8112-LX：512 MB DDR3
    UC-8131-LX：256 MB DDR3
    UC-8132-LX：256 MB DDR3
    UC-8162-LX：512 MB DDR3

  • 预装 OS

    Linux Debian 9（Linux 内核 v4.4）

  • 预装存储

    8 GB eMMC

  • 存储卡槽

    SD 插槽 x 1

  • USB 2.0

    USB 2.0 接口 x 1，type A 接头

  • 扩展插槽

    UC-8112-LX：mPCIe 插槽 x 1
    UC-8132-LX：mPCIe 插槽 x 1
    UC-8162-LX：mPCIe 插槽 x 1

  • SIM 数量

    UC-8112-LX：1
    UC-8132-LX：1
    UC-8162-LX：1

  • SIM 格式

    Mini

  • 按钮

    复位按钮

  • 以太网端口

    自适应 10/100 Mbps 端口（RJ45 接头）x 2

  • 电磁隔离保护

    1.5 kV（内置）

  • 系统

    电源 x 1
    SD 插槽 x 1
    可编程 x 3

  • 无线信号强度

    蜂窝/Wi-Fi x 3

  • 串口

    2 x RS-232/422/485

  • Console 端口

    1 x 4-pin 接头转 DB9 console 端口

  • 数据位

    5、6、7、8

  • 校验位

    无、偶、奇、Space、Mark

  • 校验位

    1、1.5、2

  • 波特率

    300 bps 至 921.6 kbps

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 输入电压

    12 至 24 VDC

  • 输入电流

    480 mA @ 12 VAC
    225 mA @ 24 VAC

  • 电源功耗

    5.4 W

  • 报警工具

    RTC（实时时钟）

  • 自动重启触发器

    内置 WDT（看门狗定时器）

  • 外壳

    塑料

  • 尺寸

    101 x 27 x 128 mm（3.98 x 1.06 x 5.04 英寸）

  • 重量

    224 g (0.5 lb)

  • 安装

    导轨式安装，壁挂式安装（带可选套件）

  • 工作温度

    -10 至 60°C（14 至 140°F）

  • 存储温度（含包装）

    -20 至 80°C（-4 至 -176°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 振动

    2 个 Grms @ IEC 60068-2-64，随机波，5-500 Hz，每个轴 1 小时（未连接 USB 设备）

  • 冲击

    IEC 60068-2-27

  • 安全

    UL 60950-1

  • EMC

    EN 55032/24，KC (UC-8162)

  • EMI

    CISPR 32，FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
    IEC 61000-4-4 EFT：电源：1 kV；信号：0.5 kV
    IEC 61000-4-5 Surge：电源：0.5 kV
    IEC 61000-4-6 CS：3 V
    IEC 61000-4-8 PFMF

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    UC-8131-LX：1,465,546 小时
    UC-8132-LX/8162-LX：1,195,173 小时
    UC-8112-LX：1,149,242 小时

  • 标准

    Telcordia (Bellcore) 标准

软件、固件和驱动程序

筛选

全部 固件 资源库 软件包 管理工具
名称 类型 校驗和 版本 操作系统 发布日期
OS Image for UC-8100 Series
282.3 MB 		固件
SHA-512
v3.7
  • Moxa Industrial Linux 1 (Debian 9)
 2024年3月21日 2024年3月21日 发布说明
OS Image for UC-8100 Series
261.9 MB 		固件
SHA-512
v3.6
  • Moxa Industrial Linux 1 (Debian 9)
 2023年3月6日 2023年3月6日 发布说明
ThingsPro Edge Software Package (build 3726 for UC-2112-LX/T-LX, UC-8112-LX, UC-3100, UC-8100A-ME-T, and UC-8200 Series)
291.0 MB 		软件包
SHA-512
v2.3.2
  • Moxa Industrial Linux 1 (Debian 9)
 2022年12月16日 2022年12月16日 发布说明
OS Image for UC-8100 Series
261.0 MB 		固件
SHA-512
v3.5
  • Moxa Industrial Linux (Debian 9)
 2022年5月4日 2022年5月4日 发布说明
OS Image for UC-8100 Series
253.9 MB 		固件
SHA-512
v3.4
  • Moxa Industrial Linux (Debian 9)
 2020年11月25日 2020年11月25日 发布说明
OS Image for UC-8100 Series
246.7 MB 		固件
SHA-512
v3.3
  • Moxa Industrial Linux (Debian 9)
 2020年6月24日 2020年6月24日 发布说明
OS Image for UC-8100 Series
225.8 MB 		固件
SHA-512
v3.2
  • Debian 9.x
 2020年1月20日 2020年1月20日 发布说明
OS Image for UC-8100 Series
314.8 MB 		固件
SHA-512
v3.1
  • Debian 9.x
 2018年8月8日 2018年8月8日 发布说明
Software Package for UC-8100 Series (BIOS)
235.0 bytes 		软件包
SHA-512
v3.0
  • Moxa Industrial Linux (Debian 9)
 2018年6月26日 2018年6月26日
Software Package for UC-8100 Series (example code)
12.0 KB 		软件包
SHA-512
v3.0
  • Moxa Industrial Linux (Debian 9)
 2018年6月26日 2018年6月26日
OS Image for UC-8100 Series
248.5 MB 		固件
SHA-512
v2.1
  • Debian 8.x
 2017年7月28日 2017年7月28日 发布说明
Software Package for UC-8100 Series
98.4 MB 		软件包
SHA-512
v2.0
  • Linux
 2017年7月24日 2017年7月24日
OS Image for UC-8100 Series
248.9 MB 		固件
SHA-512
v2.0
  • Debian 8.x
 2017年7月24日 2017年7月24日 发布说明
Library for UC-8100 Series
7.9 MB 		资源库
SHA-512
v1.2
  • Linux
 2015年1月15日 2015年1月15日
Utility for UC-8100 Series
1.6 KB 		管理工具
SHA-512
v1.2
  • Linux
 2015年1月15日 2015年1月15日

支持文件

筛选

全部 兼容性指南 产品资料表 声明书 手册 QIG 技术说明
名称 类型 语言 版本 发布日期
Declaration of Conformity for UC-8100 Series
280.9 KB 		声明书 英文 v1.0 2024年11月5日 2024年11月5日
Moxa Industrial Linux 1 (Debian 9) Manual for Arm-based Computers
1.9 MB 		手册 英文 v5.2 2024年6月18日 2024年6月18日
FOSS Statement for Moxa Industrial Linux 1.3
204.5 KB 		声明书 英文 v1.0 2024年3月20日 2024年3月20日
Manual for UC-8100 Series (hardware)
2.8 MB 		手册 英文 v4.1 2024年3月6日 2024年3月6日
QIG for UC-8100 Series
1.8 MB 		QIG 英文 v5.0 2024年1月11日 2024年1月11日
Tech Note: Keeping IIoT Gateway Software Up-to-date and Free of Vulnerabilities
279.2 KB 		技术说明 英文 v1.0 2021年7月12日 2021年7月12日
UC-8100 系列产品资料表
2.3 MB 		产品资料表 中文 v1.4 2019年11月14日 2019年11月14日
Manual for UC-8100 Series (software, Debian 8)
3.1 MB 		手册 英文 v3.0 2018年9月18日 2018年9月18日
Manual for UC-8100 Series (software, Debian 7)
3.2 MB 		手册 英文 v4.3 2017年7月3日 2017年7月3日
Compatibility Guide for UC-8100 Series
236.4 KB 		兼容性指南 英文 v2.1 2016年12月13日 2016年12月13日

相关内容

筛选

全部 解决方案手册 白皮书

可用型号 (4)

显示图片
比较
moxa-uc-8131-lx-image.jpg | MoxaUC-8131-LX
比较
moxa-uc-8132-lx-image.jpg | MoxaUC-8132-LX
比较
moxa-uc-8162-lx-image.jpg | MoxaUC-8162-LX
比较
moxa-uc-8112-lx-image.jpg | MoxaUC-8112-LX
CPUArmv7 Cortex-A8 300 MHzArmv7 Cortex-A8 300 MHzArmv7 Cortex-A8 600 MHzArmv7 Cortex-A8 1 GHz
RAM256 MB256 MB512 MB512 MB
存储8 GB eMMC8 GB eMMC8 GB eMMC8 GB eMMC
存储卡槽SD 卡SD 卡SD 卡SD 卡
Mini-PCIe 插槽，用于无线模块–1--
