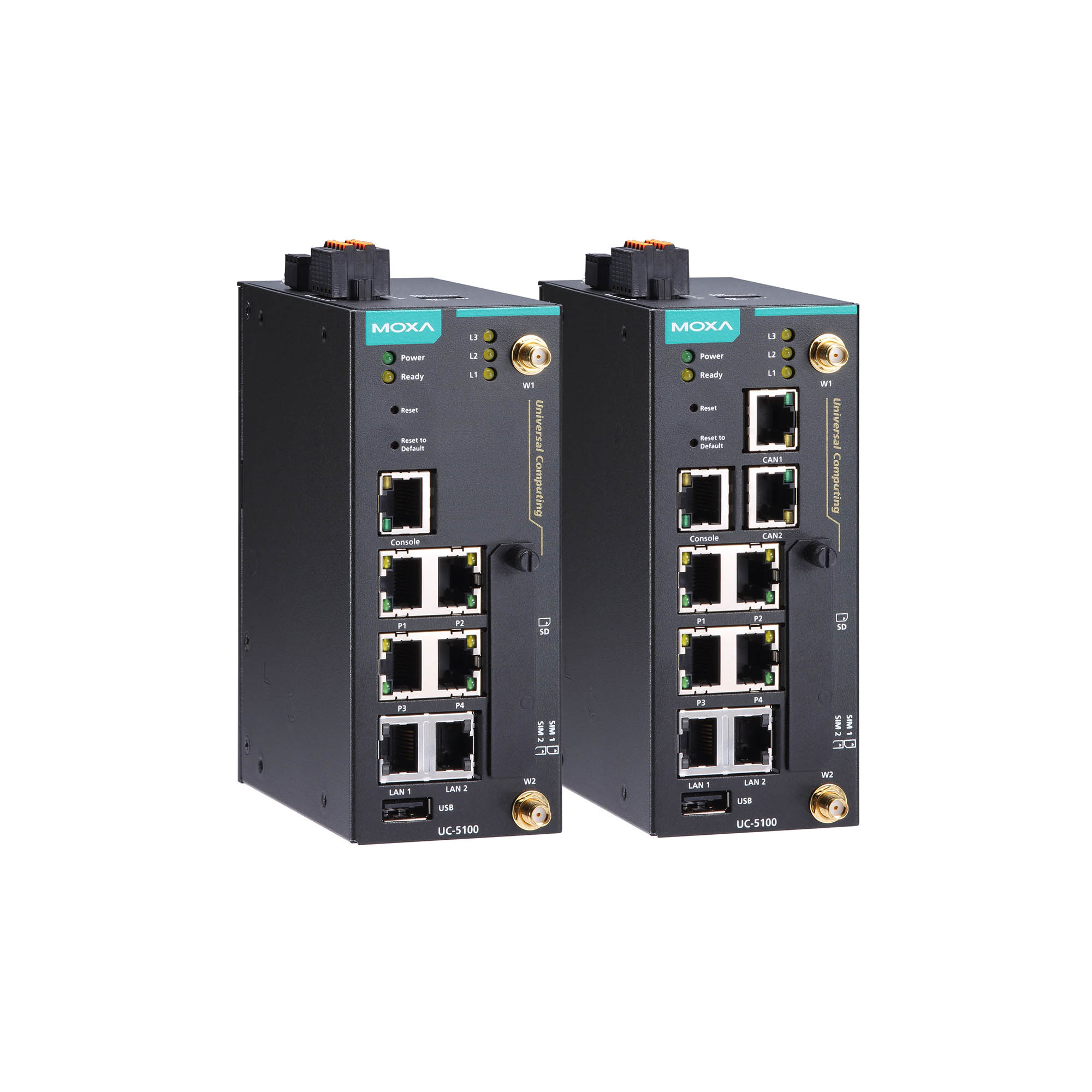

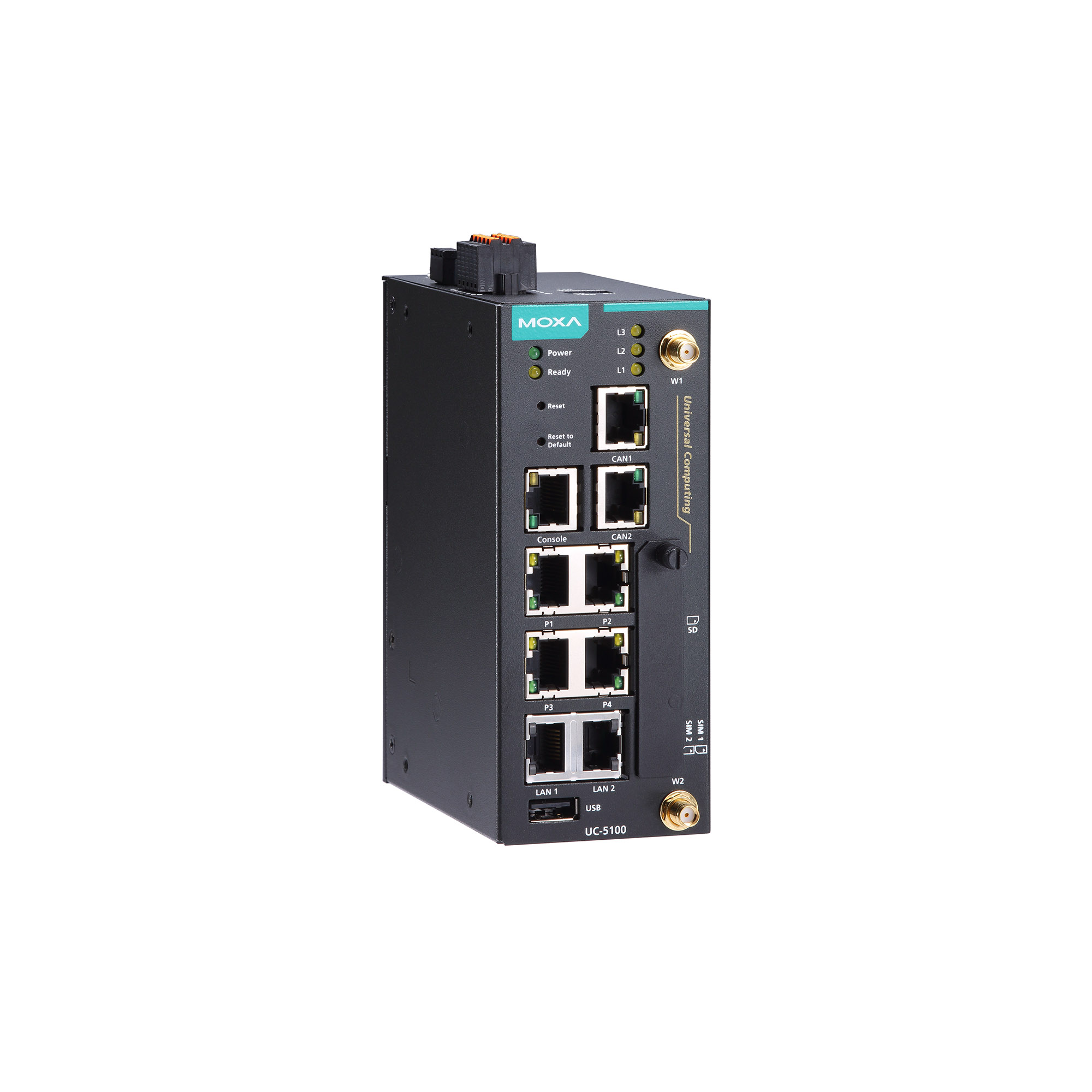

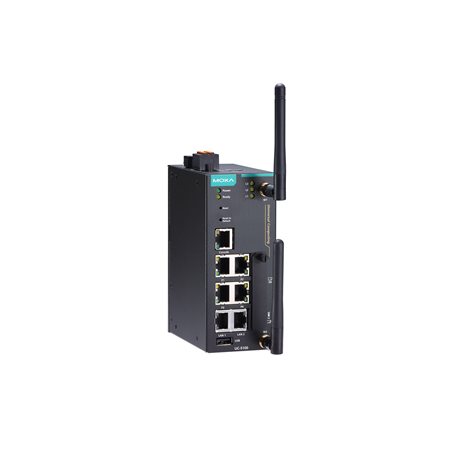

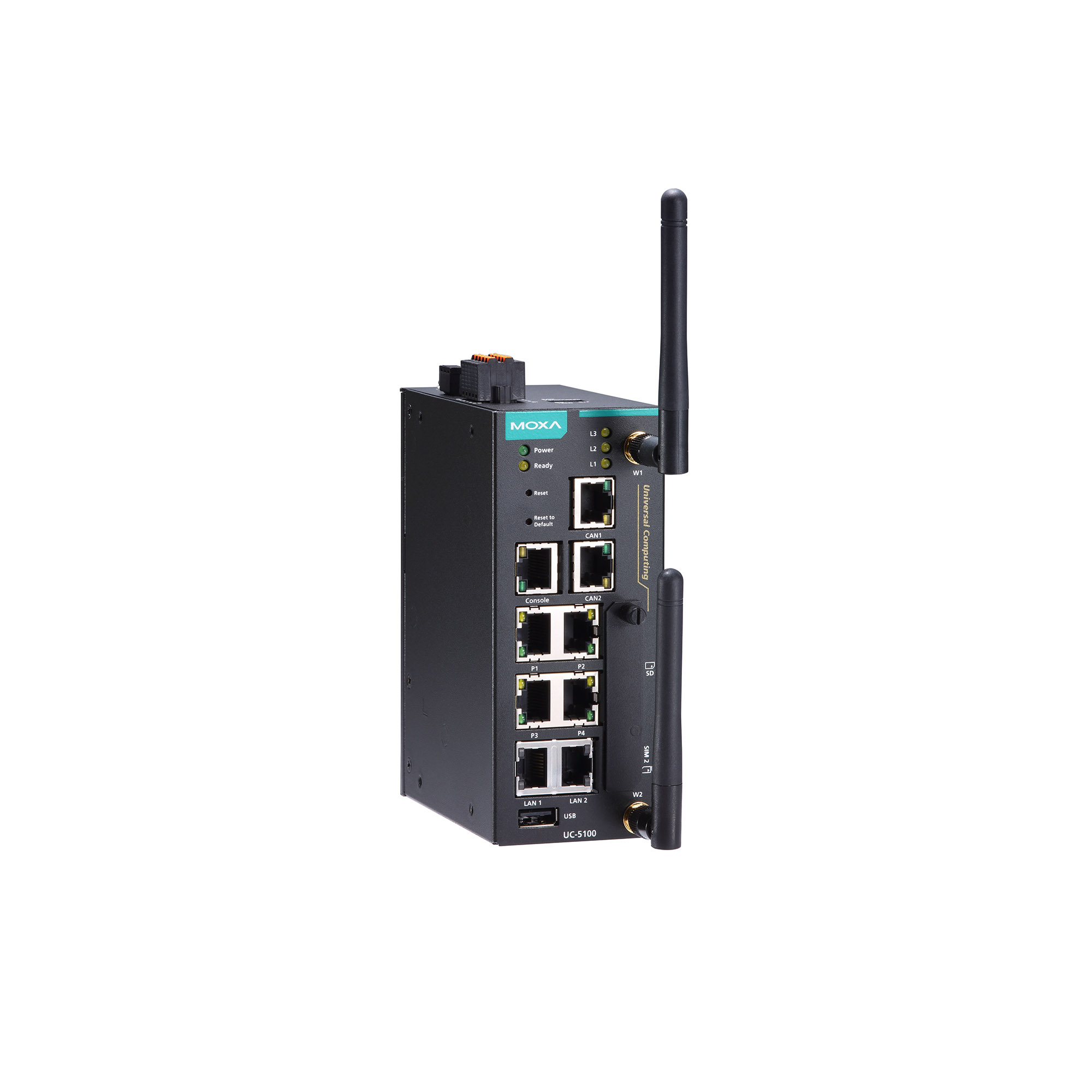

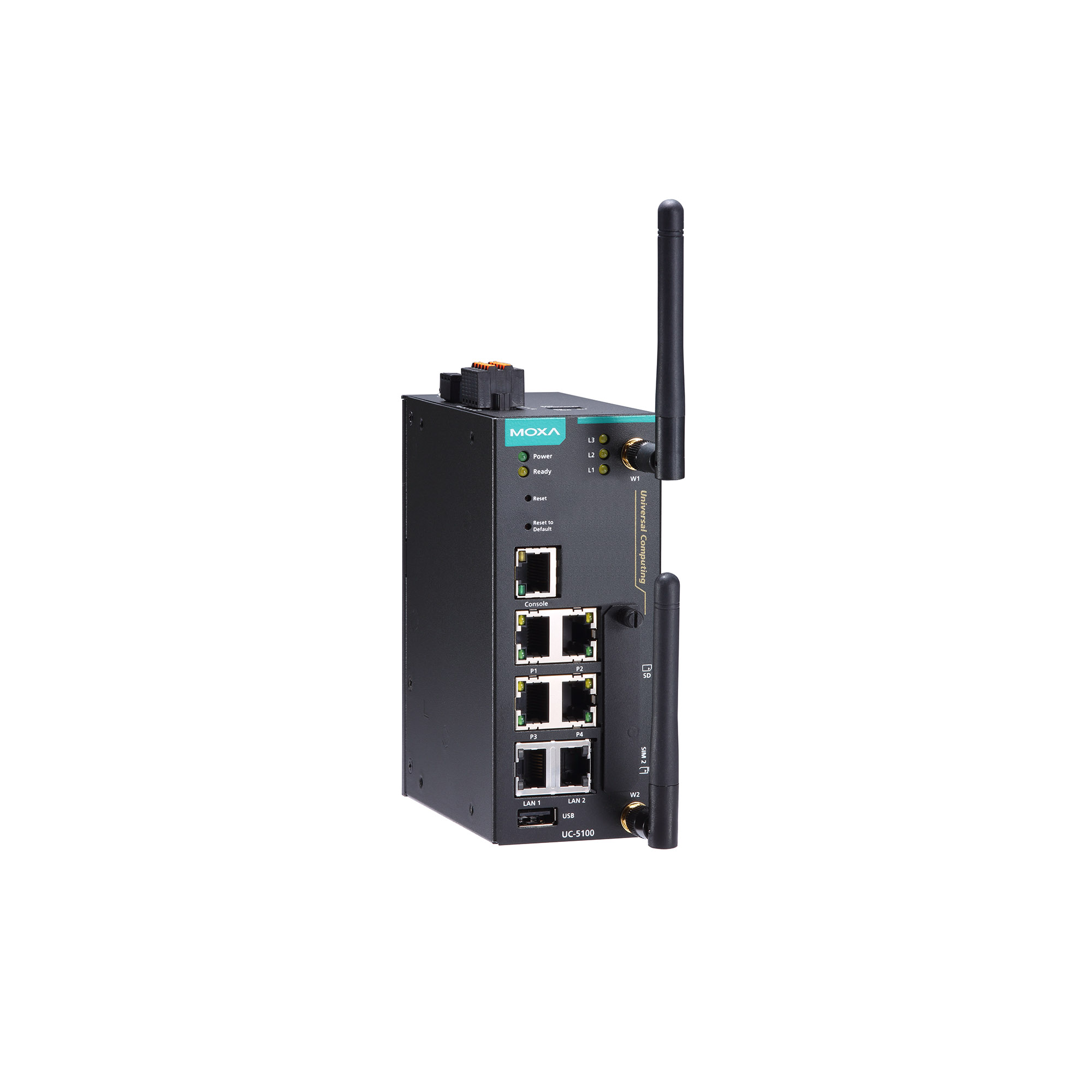

UC-5100 系列

Arm Cortex-A8 1 GHz IIoT 网关,带 1 个用于无线模块的 mini PCIe 扩展插槽,4 个串口,2 个 CAN 端口,4 个 DI 和 4 个 DO

moxa-uc-5100-series-image-(1).jpg | Moxa
moxa-uc-5100-series-image-1-(1).jpg | Moxa
moxa-uc-5100-series-image-2-(1).jpg | Moxa
moxa-uc-5100-series-image-3-(1).jpg | Moxa
moxa-uc-5100-series-image-4-(1).jpg | Moxa

特点和优势

  • Armv7 Cortex-A8 1000 MHz 处理器
  • 2 个自适应 10/100 Mbps 以太网端口
  • 4 个软件可选的 RS-232/422/485 端口,支持所有信号
  • 双 CAN 端口,支持工业 CAN 2.0 A/B 协议
  • Moxa 工业 Linux 提供 10 年的软件版本维护
  • Mini PCIe 插槽,可用于 Wi-Fi/蜂窝模块
  • SD 插槽,提供存储拓展
  • 支持 -40 至 85°C 宽温工作,LTE 型号可支持 -40 至 70°C
  • 符合 IEC 61000-6-2/6-4 标准,适用于严苛工业环境

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

UC-5100 系列嵌入式计算机专为工业自动化应用设计。此系列计算机机壳紧凑并提供前侧检修面板,配备了 4 个 RS-232/422/485 全信号串口,并配有可调节的上拉/下拉电阻、2 个 CAN 端口、2 个以太网端口、4 个数字输入通道、4 个数字输出通道、USB 接口和 SD 插槽。为满足各种工业应用的需求,UC-5100 系列计算平台提供配备 2 个 CAN 端口和 1 个用于无线连接的 mini PCIe 插槽,可通过双 SIM 卡实现网络冗余的型号。UC-5100 采用直立式导轨规格,可轻松安装在小型机柜中。UC-5100 节省空间还便于布线,因此特别适合作为工业应用的前端嵌入式控制器。此外,所有型号均配备了 Moxa 工业 Linux,提供 10 年的软件版本维护以及优化的软件功能。

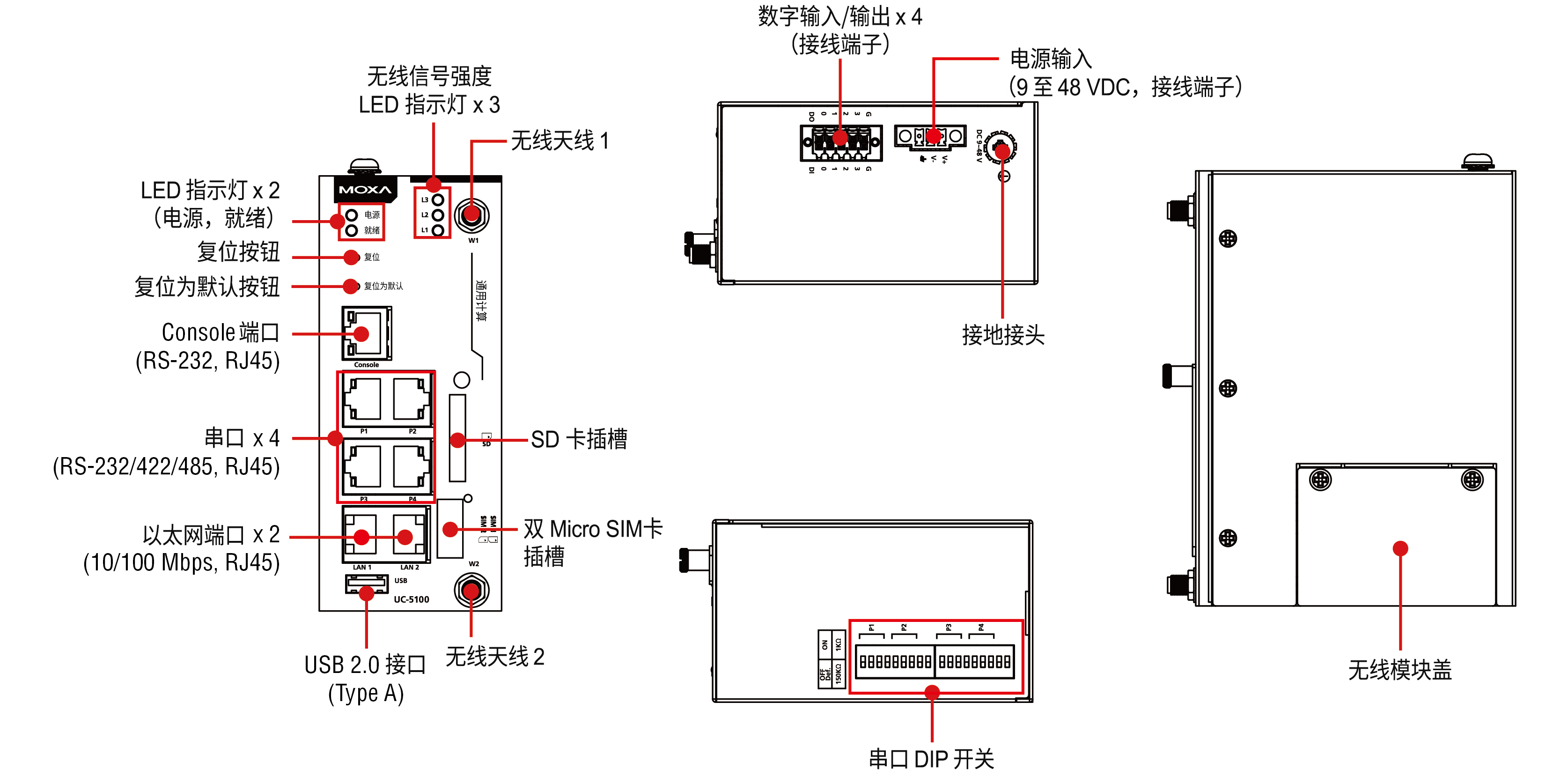

外观

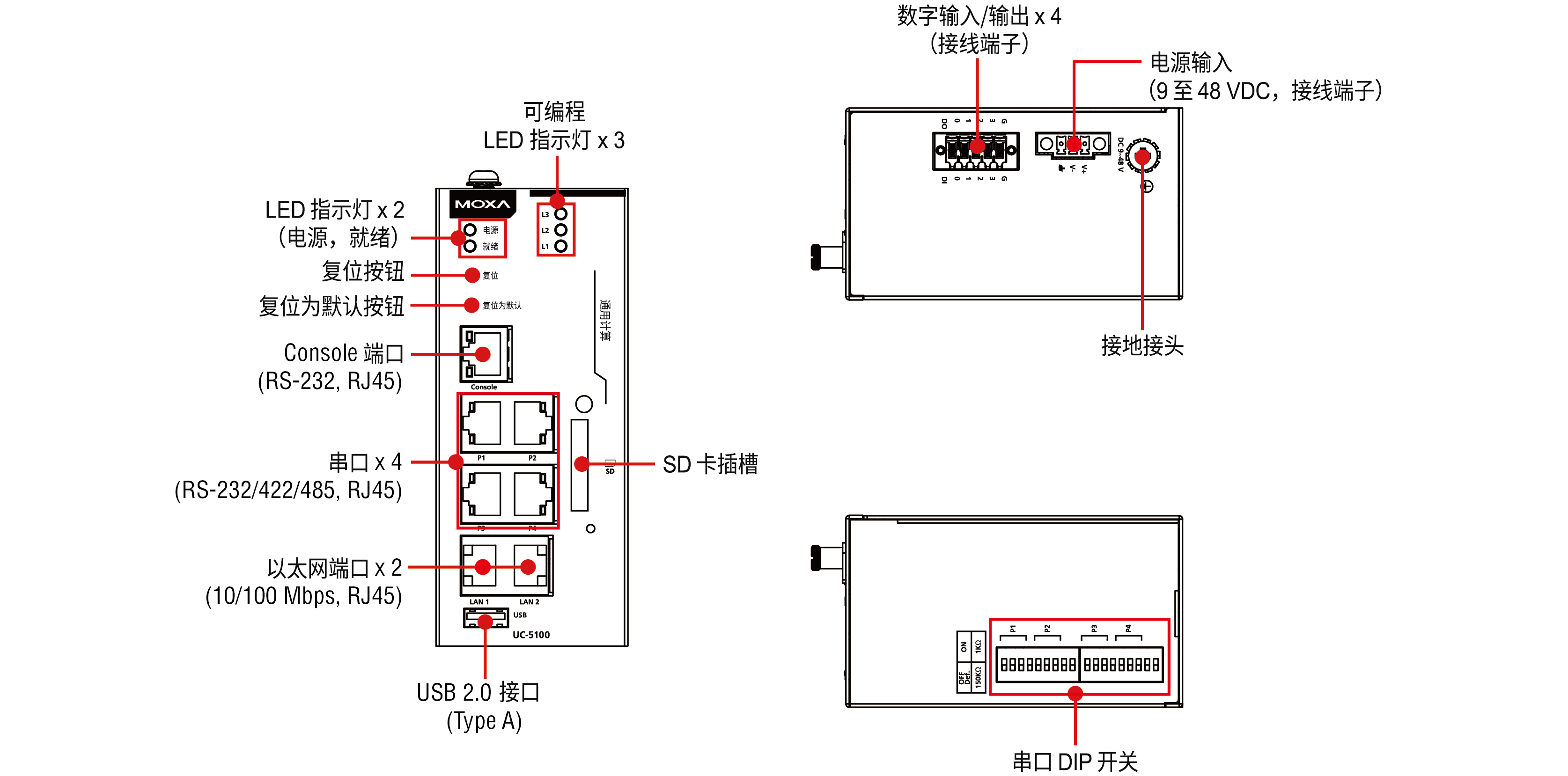

UC-5101

UC-5102

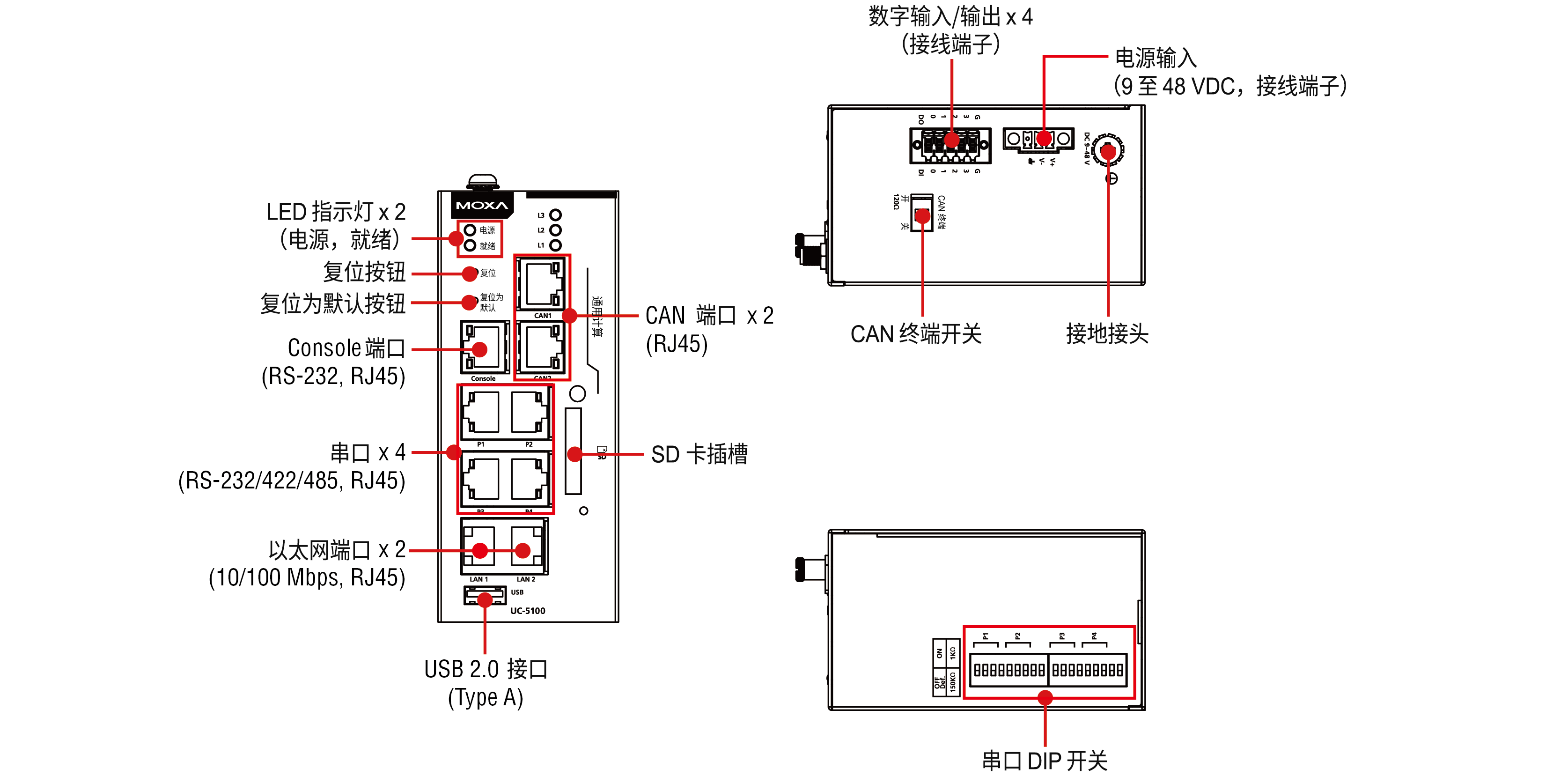

UC-5111

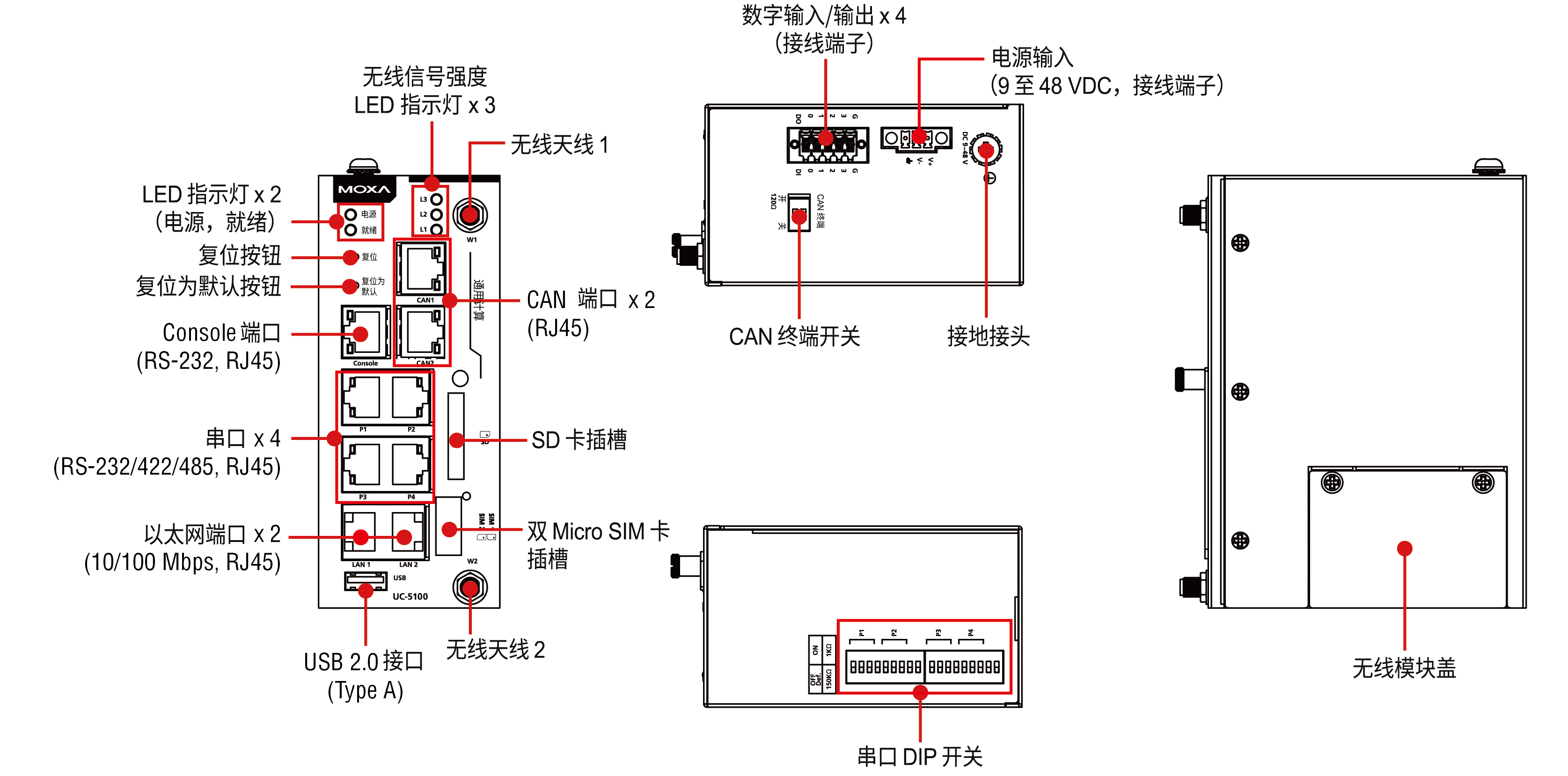

UC-5112



  • CPU

    Armv7 Cortex-A8 1 GHz

  • 预装 OS

    Linux Debian 9 内核 4.4(Moxa 工业 Linux)

  • DRAM

    512 MB DDR3

  • 预装存储

    8 GB eMMC

  • 存储卡槽

    SD 插槽 x 1

  • 扩展插槽

    UC-5102-LX:mPCIe 插槽 x 1
    UC-5112-LX:mPCIe 插槽 x 1
    UC-5102-T-LX:mPCIe 插槽 x 1
    UC-5112-T-LX:mPCIe 插槽 x 1

  • USB 2.0

    USB 2.0 接口 x 1,type-A 接头

  • SIM 数量

    2

  • SIM 格式

    Micro

  • 串口

    RS-232/422/485 端口 x 4,软件可选 (RJ45)

  • 数字输入

    DI x 4

  • 数字输出

    DO x 4

  • 按钮

    复位按钮,可用于配置串口和 CAN 端口的 DIP 开关

  • Console 端口

    RS-232(TxD、RxD、GND),RJ45 输出(115200、n、8、1)

  • 以太网端口

    自适应 10/100 Mbps 端口(RJ45 接头)x 2

  • 电磁隔离保护

    1.5 kV(内置)

  • 串口

    4 x RS-232/422/485

  • 数据位

    5、6、7、8

  • 校验位

    无、偶、奇、Space、Mark

  • 停止位

    1、1.5、2

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 端口数量

    UC-5111-LX: 2
    UC-5111-T-LX:2
    UC-5112-LX:2
    UC-5112-T-LX:2

  • 信号

    UC-5111-LX:CAN_L、CAN_H、CAN 信号 GND
    UC-5111-T-LX:CAN_L、CAN_H、CAN 信号 GND
    UC-5112-LX:CAN_L、CAN_H、CAN 信号 GND
    UC-5112-T-LX:CAN_L、CAN_H、CAN 信号 GND

  • 终端电阻

    UC-5111-LX:N/A,120 Ω(基于 DIP)
    UC-5111-T-LX:N/A,120 Ω(基于 DIP)
    UC-5112-LX:N/A,120 Ω(基于 DIP)
    UC-5112-T-LX:N/A,120 Ω(基于 DIP)

  • 电压

    0 至 0.8 VDC
    2.0 至 5.5 VDC

  • 额定电流

    24 mA/通道

  • 电压

    0 至 0.55 VDC
    2.5 至 3.3 VDC

  • 系统

    电源 x 1
    系统就绪 x 1

  • LAN

    每个端口 2 个 (10/100 Mbps)

  • 串口

    每个端口 2 个(Tx,Rx)

  • CAN

    UC-5111-LX:每个端口 2 个(Tx,Rx),UC-5112-LX:每个端口 2 个(Tx,Rx),UC-5111-T-LX:每个端口 2 个(Tx,Rx),UC-5112-T-LX:每个端口 2 个(Tx,Rx)

  • 无线信号强度

    UC-5112-LX:蜂窝/Wi-Fi x 3
    UC-5102-LX:蜂窝/Wi-Fi x 3
    UC-5102-T-LX:蜂窝/Wi-Fi x 3
    UC-5112-T-LX:蜂窝/Wi-Fi x 3

  • 外壳

    金属

  • 重量

    600 g (1.32 lb)

  • 尺寸

    57 x 136 x 100 mm(2.24 x 5.35 x 3.94 英寸)

  • 安装

    导轨式安装,壁挂式安装(带可选套件)

  • 输入电压

    9 至 48 VDC

  • 输入电流

    0.95 A @ 9 VDC,0.23 A @ 48 VDC

  • 电源功耗

    6 W

  • 工作温度

    标准型号:-10 至 60°C(14 至 140°F)
    宽温型号:
    产品净重:-40 至 85°C(-40 至 185°F)
    带 LTE 配件:-40 至 70°C(-40 至 158°F)
    带 Wi-Fi 配件:-10 至 70°C(14 至 158°F)

  • 存储温度

    UC-5101-LX:-20 至 70°C(-4 至 158°F)
    UC-5102-LX:-20 至 70°C(-4 至 158°F)
    UC-5111-LX:-20 至 70°C(-4 至 158°F)
    UC-5112-LX:-20 至 70°C(-4 至 158°F)
    UC-5101-T-LX:-40 至 85°C(-40 至 185°F)
    UC-5102-T-LX:-40 至 85°C(-40 至 185°F)
    UC-5111-T-LX:-40 至 85°C(-40 至 185°F)
    UC-5112-T-LX:-40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 振动

    2 个 Grms @ IEC 60068-2-64,随机波,5-500 Hz,每个轴 1 小时(未连接 USB 设备)

  • 冲击

    IEC 60068-2-27

  • 安全

    UL 60950-1、EN 60950-1、IEC 60950-1

  • EMC

    EN 55032/24、EN 61000-6-2/-6-4

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:1 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:1 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 报警工具

    外部 RTC(实时时钟)

  • 自动重启触发器

    外部 WDT(看门狗计时器)

  • 时间

    UC-5101-LX:728,216 小时
    UC-5101-T-LX:728,216 小时
    UC-5102-LX:704,409 小时
    UC-5102-T-LX:704,409 小时
    UC-5111-LX:584,470 小时
    UC-5111-T-LX:584,470 小时
    UC-5112-LX:568,997 小时
    UC-5112-T-LX:568,997 小时

  • 标准

    Telcordia (Bellcore) 标准 TR/SR

软件、固件和驱动程序

筛选

名称 类型 版本 操作系统 发布日期
Firmware for UC-5100 Series
121.9 MB
固件 v1.2
  • Moxa Industrial Linux (Debian 9)
2019年7月8日 2019年7月8日 发布说明
Utility for UC-5100 Series (toolchain)
53.2 MB
管理工具 v1.0
  • Linux
2018年11月27日 2018年11月27日
Software Package for UC-5100 Series (example code)
287.0 bytes
软件包 v1.0
  • Moxa Industrial Linux (Debian 9)
2018年11月27日 2018年11月27日
Software Package for UC-5100 Series (kernel source)
259.0 bytes
软件包 v1.0
  • Linux Kernel 4.x
2018年11月27日 2018年11月27日

支持文件

名称 类型 语言 版本 发布日期
QIG for UC-5100 Series
917.0 KB
QIG 英文 v1.1 2020年7月22日 2020年7月22日
UC-5100 系列产品资料表
3.0 MB
产品资料表 中文 v1.5 2020年3月10日 2020年3月10日
Manual for UC-5100 Series (hardware)
1.7 MB
手册 英文 v1.3 2020年2月26日 2020年2月26日
Arm-based Computer Linux User Manual for Debian 9
2.2 MB
手册 英文 v4.2 2019年12月26日 2019年12月26日
2D CAD for UC-5100 Series (UC-5101)
229.3 KB
2D CAD 英文 2018年11月28日 2018年11月28日
2D CAD for UC-5100 Series (UC-5102)
460.0 KB
2D CAD 英文 2018年11月28日 2018年11月28日
2D CAD for UC-5100 Series (UC-5111)
457.2 KB
2D CAD 英文 2018年11月28日 2018年11月28日
2D CAD for UC-5100 Series (UC-5112)
378.1 KB
2D CAD 英文 2018年11月28日 2018年11月28日

可用型号 (8)

显示图片
moxa-uc-5101-lx-image.jpg | MoxaUC-5101-LXmoxa-uc-5101-t-lx-image.jpg | MoxaUC-5101-T-LXmoxa-uc-5102-lx-image.jpg | MoxaUC-5102-LXmoxa-uc-5102-t-lx-image.jpg | MoxaUC-5102-T-LX
CPU1 GHz1 GHz1 GHz1 GHz
RAM512 MB512 MB512 MB512 MB
存储8 GB8 GB8 GB8 GB
以太网2222
串口4444
CAN
microSD1111
USB1111
Mini PCIe1 (dual-SIM socket)1 (dual-SIM socket)
工作温度-10 to 60°C-40 to 85°C-10 to 60°C-40 to 85°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-uc-5111-lx-image.jpg | MoxaUC-5111-LXmoxa-uc-5111-t-lx-image.jpg | MoxaUC-5111-T-LXmoxa-uc-5112-lx-image.jpg | MoxaUC-5112-LXmoxa-uc-5112-t-lx-image.jpg | MoxaUC-5112-T-LX
CPU1 GHz1 GHz1 GHz1 GHz
RAM512 MB512 MB512 MB512 MB
存储8 GB8 GB8 GB8 GB
以太网2222
串口4444
CAN2222
microSD1111
USB1111
Mini PCIe1 (dual-SIM socket)1 (dual-SIM socket)
工作温度-10 to 60°C-40 to 85°C-10 to 60°C-40 to 85°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
