INJ-24 系列

千兆以太网 IEEE 802.3af/at PoE+ 电源供电器

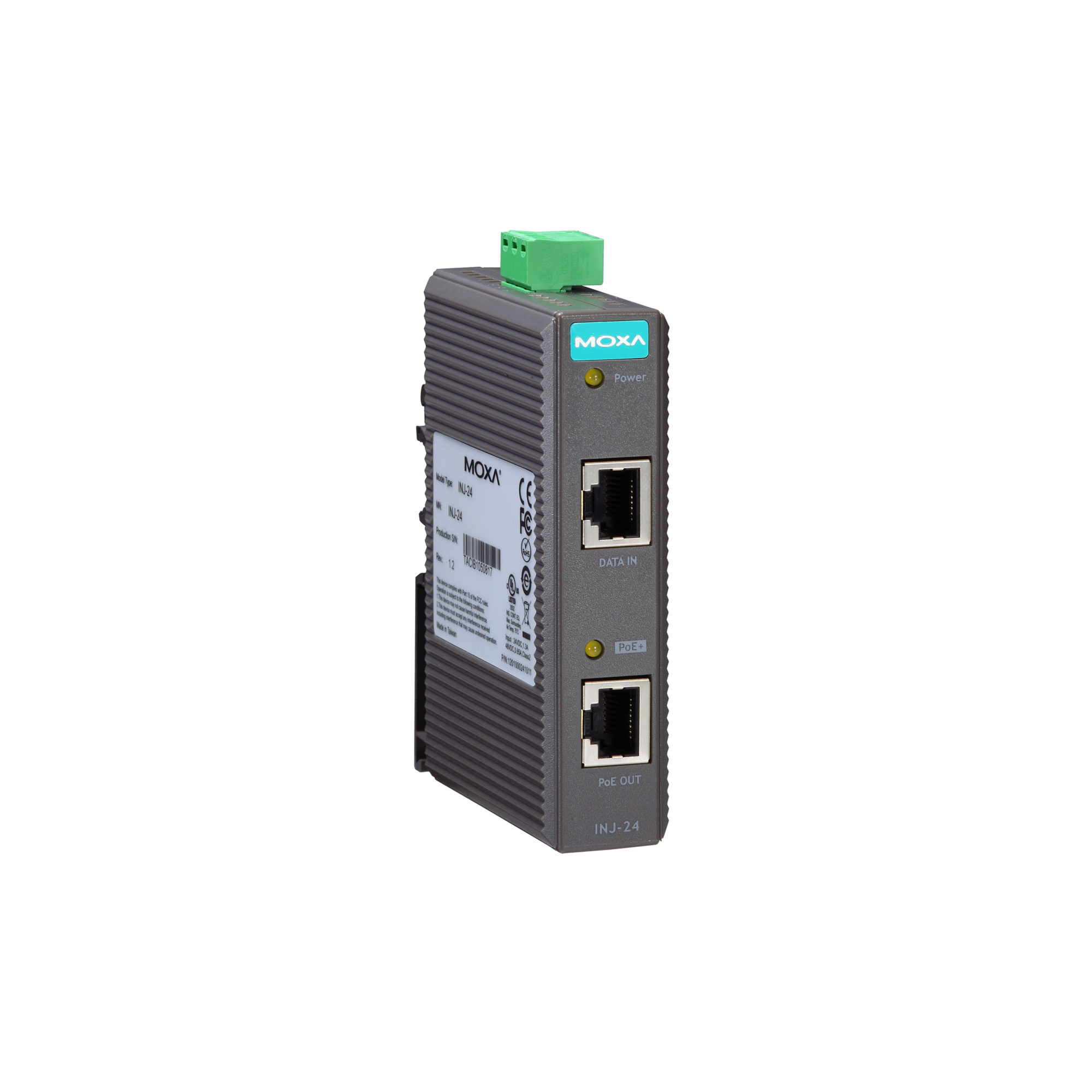

moxa-inj-24-series-image-1-(1).jpg | Moxa

特点和优势

  • 支持 10/100/1000M 网络的 PoE+ 电源供电器;向受电设备 (PD) 供电和发送数据
  • 符合 IEEE 802.3af/at 标准;支持 30 W 全输出
  • 24/48 VDC 宽范围电源输入
  • 支持 -40 至 75°C 工作温度(-T 型号)

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

INJ-24 是一款千兆以太网 IEEE 802.3at PoE+ 电源供电器,整合了电力和数据,并通过单根以太网线缆传送至受电设备。INJ-24 供电器专为耗电设备而设计,PoE 电源供电可达 30 W。支持 -40 至 75°C(-40 至 167°F)工作温度,使 INJ-24 非常适合在恶劣的工业环境中运行。



  • 10/100/1000BaseT(X) 端口(RJ45 接头)

    1
    全/半双工模式
    自动 MDI/MDI-X 连接
    速率自适应

  • PoE 端口(10/100/1000BaseT(X),RJ45 接头)

    1
    全/半双工模式
    自动 MDI/MDI-X 连接
    速率自适应

  • PoE 出线

    V+、V+、V-、V-,用于 4、5、7、8-pin(Midspan,MDI,Mode B)

  • 标准

    IEEE 802.3,用于 10BaseT
    IEEE 802.3u,用于 100BaseT(X)
    IEEE 802.3ab,用于 1000BaseT(X)
    IEEE 802.3af/at,用于 PoE/PoE+ 输出

  • 输入电压

    24/48 VDC

  • 工作电压

    22 至 57 VDC

  • 输入电流

    1.42 A @ 24 VDC

  • 功耗(最大)

    最大 4.08 W 满载,排除 PD 损耗

  • 功率预算

    总 PD 损耗最大 30 W
    各 PoE 端口最大 30 W

  • 连接

    1 个可拆卸 3 触点接线端子

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 外壳

    塑料

  • IP 等级

    IP30

  • 尺寸

    24.9 x 100 x 86.2 mm(0.98 x 3.93 x 3.39 英寸)

  • 重量

    115 g (0.26 lb)

  • 安装

    导轨式安装

  • 工作温度

    INJ-24: 0 至 60°C(32 至 140°F)
    INJ-24-T:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 安全

    UL 508,EN 60950-1

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:1 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:2 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 自由落体

    IEC 60068-2-31

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 时间

    2,525,278 小时

  • 标准

    Telcordia (Bellcore),GB

支持文件

名称 类型 语言 版本 发布日期
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
技术说明 英文 v1.0 2019年2月12日 2019年2月12日
INJ-24 系列产品资料表
1.7 MB
产品资料表 中文 v1.0 2018年11月12日 2018年11月12日
2D CAD for INJ-24 PCBA
512.8 KB
2D CAD 英文 2018年1月19日 2018年1月19日
2D CAD for INJ-24 TOP
534.2 KB
2D CAD 英文 2018年1月19日 2018年1月19日
QIG for INJ-24 Series
1.2 MB
QIG 英文 v4.0 2017年4月17日 2017年4月17日

可用型号 (2)

显示图片
moxa-inj-24-image.jpg | MoxaINJ-24moxa-inj-24-t-image.jpg | MoxaINJ-24-T
10/100/1000BaseT(X) 端口
RJ45 接头
11
PoE 端口,10/100/1000BaseT(X)
RJ45 接头
11
工作温度0 to 60°C-40 to 75°C
