个案研究

管道监控远距离无线通讯

  • 应用 管道网络骨干
  • 行业 油气
  • 区域 美国

介绍

管道沿线分布着多个增压站,间距达19.3 千米。每个增压站都是现场信息的汇总点,它们需要汇总从RTU设备和传感器中收集到的压力和气体水平等信息 。为实现中心化管理资产,该公司为其远距离通讯系统部署了 900 MHz 的串口无线电。但是,现在无线电通讯效果不如不如预期稳定,导致该公司没有能达到预期的通讯管理效果。鉴于管道绵延数十公里,铺设有线成本过高,所以该公司希望找到一个高性价比,且更稳定可靠的无线通讯方案,以此来帮助公司建立起增压站和网络控制中心的稳定无线通讯系统,帮助监控中心管理现场数据。

系统需求

  • 提升回程网络、增压站和网络操作中心的远距离无线通讯能力
  • 通过无线网络读取 Modbus 串口数据,实现数据汇总
  • 通过 Class 1 Division 2 ATEX 和 IECEx 认证,支持宽温

Moxa 解决方案

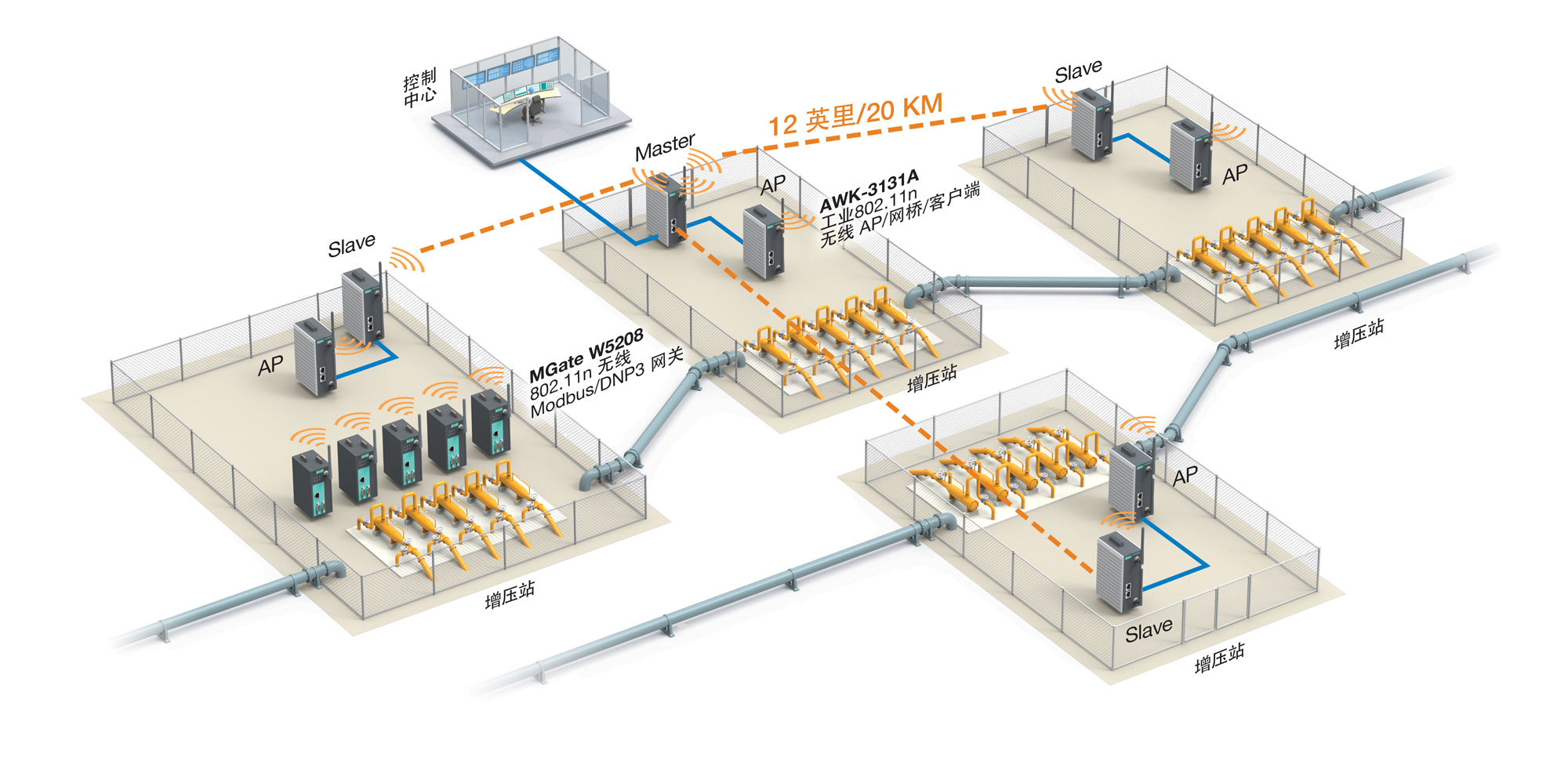

为建立稳定的无线通讯网络,该公司部署了 Moxa 的 WK-3131A 802.11n AP/网桥/客户端,这一产品支持通过 Master/Slave 模式实现基于Wi-Fi的无线网桥连接桥连接。而稳定的无线通讯的一大挑战在于,如何避免干扰,提高通讯的可靠性。该公司选择了 5 GHz 频段的 AWK-3131A,相较于只能使用传统2.4GHz频段进行通讯的Wi-Fi产品而言,使用5GHz更能降低干扰。但一般来说,使用5GHz频段受限于频率限制,将很难实现这种20千米的长距离传输。但是,AWK-3131A 系列使用了 Moxa 的专有机制解决了这一限制,成功在增压站和网络操作中心之间建立起了稳定的无线通讯网络。

该公司还部署了 Moxa 的 MGate W5208 无线协议网关用于汇总现场信息。这一产品可读取现场 Modbus 数据,并通过无线连接发送给增压站。由于该公司之前就采用了无线通讯方式汇总数据,部署 MGate W5208 无线协议网关无需新建有线通讯网络,有效节省了成本。通过与回程网络无线连接,汇总的数据得以无缝传输。该公司利用 Moxa 的无线协议网关完成了通过高性价比解决方案采集数据的预期目标。

为什么选择 Moxa?

  • 回程网络即使长达 20 千米,依然能可靠安全地无线通讯
  • 二合一网关将 Modbus 串口设备连接到无线 WLAN 网络,有效降低成本和系统复杂性
  • 性价比高,是数据汇总和网络回程建设的不二之选
