个案研究

Turbo Chain 技术高度灵活,助力智能配电网

  • 应用 配电网
  • 行业 电力
  • 区域 中国

介绍

广东省省会广州是中国第三大城市、华南最大城市,也是重要的交通枢纽。其面积达 7434 平方千米,人口约 1865.2 万人,位居广东省第一、全国第五(至 2019 年)。广州发现 Moxa 的 PowerTrans IEC 61850-3 以太网交换机性能稳定,非常适合该市的智能配电自动化项目。广州的配电系统是由多个区的电网连接而成的复杂网络,相应的布线要求也很复杂;需要寻找新技术,实现高价值、高效可靠的运作,应对大规模配电自动化项目的各种关键问题。

系统需求

  • 网络高度可用,确保跨区电力传输
  • 网络架构经济有效,简化远距离配电网的网络连接
  • 极端温度下性能稳定
  • 适配大规模网络的三层交换能力

Moxa 解决方案

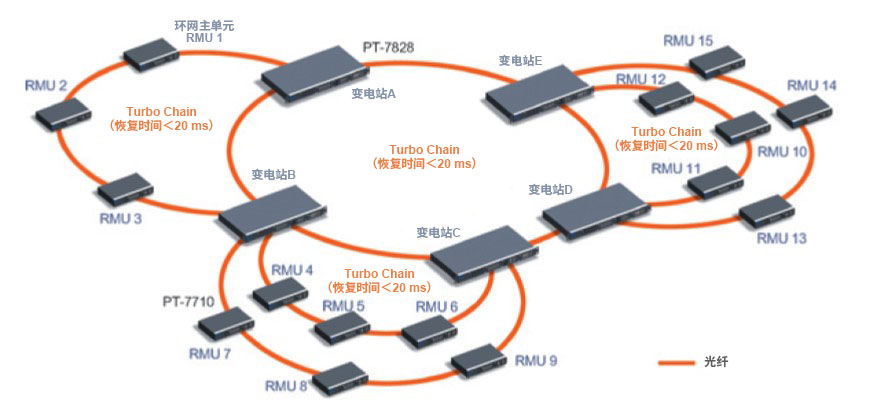

Moxa 突破性的 Turbo Chain 冗余技术极大地简化了在分散式配电网内创建多个冗余连接的过程。通过 Turbo Chain 技术,PowerTrans 以太网交换机可将两个环网主单元 (RMU) 用菊花链拓扑连接,每个菊花链都与配电变电站连接。如果某一链段出现故障,断开的路径将在 20 毫秒内迅速恢复,确保网络随时可用。Moxa 突破性的Turbo Chain 技术使系统构建者无需再使用成本昂贵、限制繁多的传统环形架构。同样是生成环形耦合路径,与传统的环形拓扑结构相比,Turbo Chain 可省去数千米的电缆和额外的以太网端口。此外,PowerTrans PT-7828 三层以太网交换机支持“开放最短路径优先”(OSPF) 协议,根据“链路状态”而非“跳数”确定网络路由。与路由信息协议 (RIP) 相比,OSPF 的网络融合速度更快且网络流量消耗更少。

为什么选择 Moxa?

  • 使用 Moxa 的 Turbo Chain 技术可以在部署分散式配电网时节省大量的开发成本、时间、精力,也能节约电缆、减少以太网端口。
  • Moxa Turbo Chain 打破了传统冗余环网技术的局限,能轻松应对复杂配电网连接带来的各种挑战,并以出色的自愈能力(恢复时间少于 20 毫秒)确保网络随时可用。
  • Moxa PowerTrans 系列专为无风扇作业设计,可在 -40 至 85℃ 的温度范围内运作。
  • Moxa PT-7828 三层以太网交换机支持“开放最短路径优先”(OSPF) 协议,提高数据流量及网络效率。
